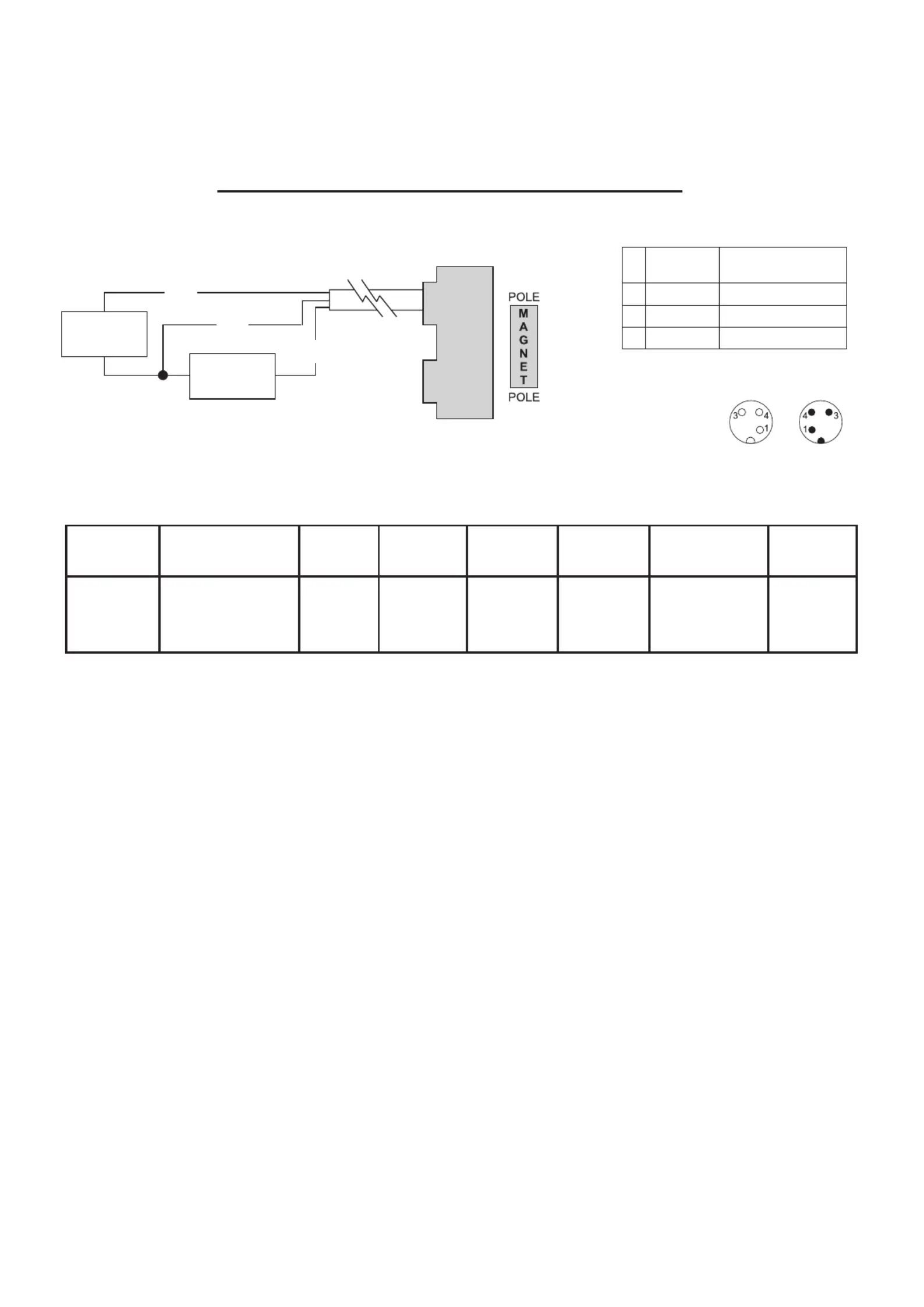

SDBF-FDS-1L-NU-... ELECTRONIC SWITCH
Wiring Diagram
A56-1706 Rev.00
SUPPLY
6-24 VDC
LOAD
Power Supply Polarity MUST be observed for proper operation.
-
+
C
A
B
Switch
Type
DescriptionFunction
Switching
Voltage
Switching
Current
Switching
Power
Switching
Speed
Voltage
Drop
-NU-...-LE
-NU-...-M12
Electronic for Reed
Magnet, LED &
Sinking, 3 Wire
Normally
Open
NPN
6 - 24
VDC
1 Amps
Max.
24 Watts
Max.
1.5 µs operate
0.5 µs release
0.5 Volts
Festo SE & Co. KG
Postfach
D-73726 Esslingen
+49 (0)711 347 0
www.festo.com
Gauss Rating: 85 - Minimum Gauss rating required for proper operation as measured on sensor surface.
3 Pin
FemaleMale
Pin 1 = Brown
Pin 3 = Blue
Pin 4 = Black
9' Wired
Style
12mm Male Quick
Connector Style
AREDPin 1 (BRN)
BBLKPin 3 (BLU)
CWHTPin 4 (BLK)
8167320
2021-12
[8167321]
