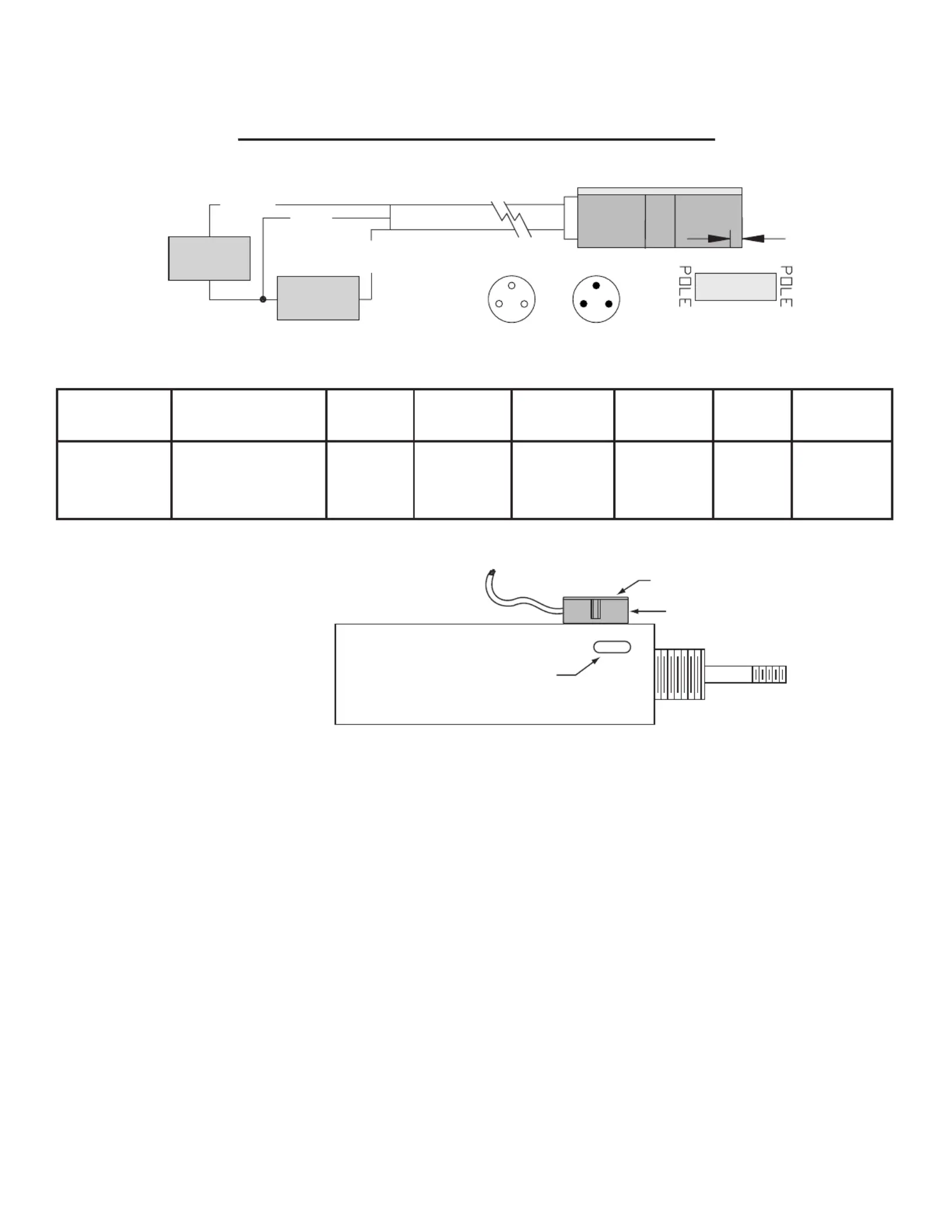

SDBF-FES-1L-NU-... ELECTRONIC SWITCH
Wiring Diagram
**Minimum Gauss rating required for proper operation; as measured on sensor surface
*Size of sensing area depends upon size and strength of magnet and thickness of cylinder wall
*Sensing Surface Area
Transparent Top
Metal Housing
A56-3034 Rev.00
-Warning-
Do not exceed 24 VDC.
Permanent damage to
sensor may occur.
SUPPLY
6-24 VDC
LOAD
MAGNET
Power Supply Polarity MUST be observed for proper operation.
+
-
POLAR
ORIENTATION
same as reed magnet
Female
Connector
4
1
3
4
1 3
Male
Connector
BLK =
PIN 4
BLU =
PIN 3
BRN =
PIN 1
Switch
Type
Description Function
Switching
Voltage
Switching
Current
Switching
Power
Voltage
Drop
Magnetic**
Sensitivity
-NU-...-LE
-NU-...-M8
Electronic for Reed
Magnet, Red LED
& Sinking
Normally
Open
NPN
6 - 24
VDC
0.5 Amps
Max.
12 watts
Max.
1.0 Volts 85 Ga.
0.20" to center
of sensing area
8185939
2022-12
[8185940]
Festo SE & Co. KG
Postfach
D-73726 Esslingen
+49 (0)711 347 0
www.festo.com
