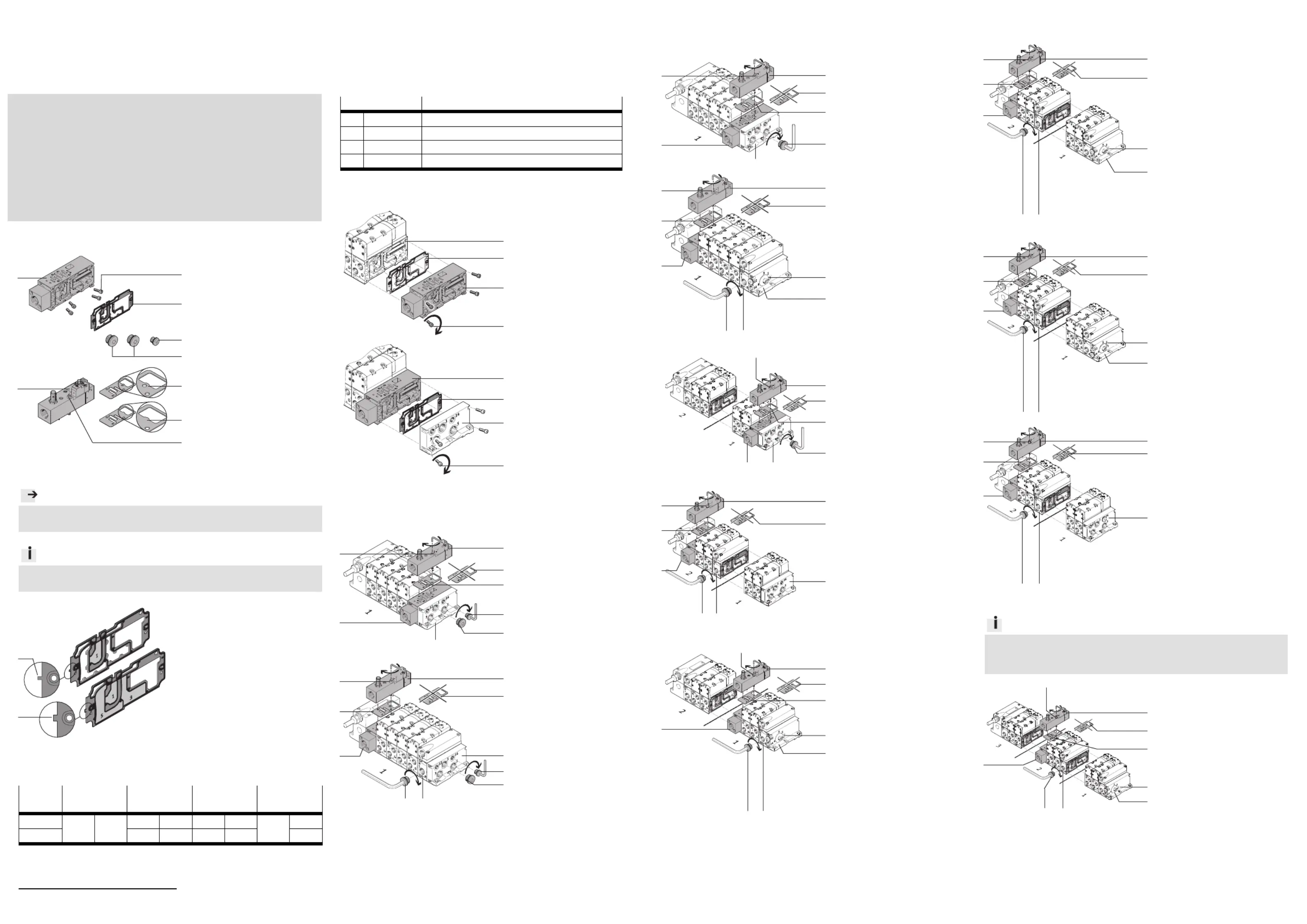

Montageanleitung (de)

727 551 / 2008-05NH

†‡

Verkettungsplatte

VABV-S6-1Q-...

Festo SE &G Co. K

Postfach

D-73726 Esslingen

++49/(0)711/347-0

www.festo.com

1.Teileliste

12131d_

2

1Verkettungsplatte (1x)

VABV-S6-1Q-...

2Schraube (4x)

3Dichtung (1x)

VABD-S6-1-C

4Blindstopfen (1x)

5Blindstopfen (2x)

12131d_1

6Druckaufbauventil (1x)

VABF-S6-1-P5A4-...

7Dichtung (1x) Steuerluft-

bohrung offen

8Dichtung (1x) Steuerluft-

bohrung geschlossen

9Schraube (2x)

Hinweis

Um Funktionsstörungen zu vermeiden:

•Halten Sie die zulässigen Anziehdrehmomente ein (! Tabelle).

Info

Bei mehreren Druckzonen: Die Kanaltrennung ist an der Dichtungscodie-

rung (X) bzw. (Y) zu erkennen, auch bei montierter Ventilinsel.

12131d_9

(X) Dichtung

Kanal 1 getrennt

(Y)Dichtung

Kanal 1, 3 und 5 getrennt

Kanal 1 (Zuluft)

Kanal 3 und 5 (Entlüftung)

•Prüfen Sie an welcher Stel-

le der Kanal 1 der Ventilin-

sel VTSA getrennt ist.

2.Schraubengrößen und Anziehdrehmomente M

A

1)

VABV-S6-

1Q-

24/(D)[Nm] [Nm] 5 [Nm] 9[Nm]

G12

M5x16 3

± 10%

G1/4 7 G1/2 7

M5x48

3

N12NPT1/4 14 NPT1/214

1)

Toleranz für nicht tolerierte Anziehdrehmomente > 1 Nm: ± 20 %

3.Allgemeine Montagehinweise

•Prüfen Sie wie viel Druckzonen ihre Ventilinsel besitzt.

•Prüfen Sie welche der folgenden Bauteile in Ihrer Ventilinsel vorhanden

sind, anhand der Typenschilder.

Bezeichnung

T

YP

(E) Endplatte VABE-S6-1RZ-G12/-N12

(F) Endplatte VABE-S6-1RZ-G-B1/-N-B1

(G) Endplatte VABE-S6-1R-G12/-N12

(H) Versorgungsplatte VABF-S6-1-P1A...-G12/-N12

•W

ä

hlen Sie dazu eine der Montagevarianten aus (! Abschnitt 4. bis 8.).

12131d_3

•Positionieren Sie die vor-

handene Dichtung (B) zwi-

schen der angrenzenden

Platte (A) und der Verket-

tungsplatte 1.

•Drehen Sie die Schrauben 2

fest.

12131d_4

•Positionieren Sie die mitge-

lieferte Dichtung 3 zwi-

schen der Verkettungsplat-

te 1 und einer angrenzen-

den Platte (C) (Anschluss-

platte, Versorgungsplatte

oder Endplatte).

•Drehen Sie die Schrau-

ben (D) fest.

4.Eine Druckzone und

interne Steuerluftversorgung über Druckaufbauventil 6

6

6

66

4a.Mit Endplatte (E)

12131d_5

•Montieren Sie die Dich-

tung 7 und das Druckauf-

bauventil 6 auf die Verket-

tungsplatte 1.

•Drehen Sie die Blindstop-

fen 4 und 5 in die Endplat-

te (E) am Anschluss 1 und

14.

Dichtung 8 bleibt übrig.

4b.Mit Versorgungsplatte (H) und Endplatte (E)

12131d_6

•Montieren Sie die Dich-

tung 7 und das Druckauf-

bauventil 6 auf die Verket-

tungsplatte 1.

•Drehen Sie die Blindstop-

fen 4 und 5 in die Endplat-

te (E) am Anschluss 1 und

14.

•Drehen Sie einen Blindstop-

fen 5 in die Versorgungs-

platte (H) am Anschluss

1.

Dichtung 8 bleibt übrig.

5.Eine Druckzone und externe Steuerluftversorgung über Endplatte

5a.Mit Endplatte (E)

12131d_7

•Montieren Sie die Dich-

tung 8 und das Druckauf-

bauventil 6 auf die Verket-

tungsplatte 1.

•Drehen Sie den Blindstop-

fen 5 in die Endplatte (E)

am Anschluss 1.

Dichtung 7 bleibt übrig.

5b.Mit Versorgungsplatte (H) Endplatte (F)

12131d_8

•Montieren Sie die Dich-

tung 8 und das Druckauf-

bauventil 6 auf die Verket-

tungsplatte 1.

An der Endplatte (F) steht der

Codierdeckel (I) auf Stellung 1

und der Anschluss 12 ist mit

Blindstopfen verschlossen.

•Drehen Sie den Blindstop-

fen 5 in die Versorgungs-

platte (H) am Anschluss 1.

Dichtung 7 bleibt übrig.

6.Zwei Druckzonen und externe Steuerluftversorgung über Endplatte

6a.Mit Endplatte (E)

12131d_10

•Montieren Sie die Dich-

tung 8 und das Druckauf-

bauventil 6 auf die Verket-

tungsplatte 1 in der Druck-

zone 1.

•Drehen Sie den Blindstop-

fen 5in die Endplatte (E)

am Anschluss 1.

Dichtung 7 bleibt übrig.

6b.Mit Versorgungsplatte (H) und Endplatte (E)

12131d_14

•Montieren Sie die Dich-

tung 8 und das Druckauf-

bauventil 6 auf die Verket-

tungsplatte 1 in der Druck-

zone 2

.

•Drehen Sie den Blindstop-

fen 5in die Versorgungs-

platte (H) am Anschluss 1.

Dichtung 7 bleibt übrig.

6c.Mit Versorgungsplatte (H) und Endplatte (F)

Variante 1

12131d_11

•Montieren Sie die Dich-

tung 8 und das Druckauf-

bauventil 6 auf die Verket-

tungsplatte 1 in der Druck-

zone 1.

An der Endplatte (F) steht der

Codierdeckel (I) auf Stellung 1

und der Anschluss 12 ist mit

Blindstopfen verschlossen.

•Drehen Sie den Blindstop-

fen 5 in die Versorgungs-

platte (H) am Anschluss 1.

Dichtung 7 bleibt übrig.

Variante 2

12131d_15

•Montieren Sie die Dich-

tung 8 und das Druckauf-

bauventil 6 auf die Verket-

tungsplatte 1 in der Druck-

zone 2.

An der Endplatte (F) steht der

Codierdeckel (I) auf Stellung 1

und der Anschluss 12 ist mit

Blindstopfen verschlossen.

•Drehen Sie den Blindstop-

fen 5 in die Versorgungs-

platte (H) am Anschluss 1.

Dichtung 7 bleibt übrig.

7.Zwei Druckzonen und interne Steuerluftversorgung über Ventilinsel

7a.Mit Versorgungsplatte (H) und Endplatte (F)

12131d_13

•Montieren Sie die Dich-

tung 8 und das Druckauf-

bauventil 6 auf die Verket-

tungsplatte 1 in der Druck-

zone 2.

An der Endplatte (F) steht der

Codierdeckel (I) auf Stellung 2

und der Anschluss 12 und 14 ist

mit Blindstopfen verschlossen.

•Drehen Sie den Blindstop-

fen 5 in die Versorgungs-

platte (H) am Anschluss 1.

Dichtung 7 bleibt übrig.

7b.Mit Versorgungsplatte (H) und Endplatte (G)

12131d_12

•Montieren Sie die Dich-

tung 8 und das Druckauf-

bauventil 6 auf die Verket-

tungsplatte 1 in der Druck-

zone 2

.

An der Endplatte (G) ist der An-

schluss 14 mit Blindstopfen

verschlossen.

•Drehen Sie den Blindstop-

fen 5in die Versorgungs-

platte(H) am Anschluss 1.

Dichtung 7 bleibt übrig.

8.Mehrere Druckzonen

Info

Bei Ventilinseln mit mehreren Druckzonen entspricht die Montage der Ver-

kettungsplatte 1 dem gleichen Ablauf wie bei Ventilinseln mit nur zwei

Druckzonen.

12131d_16

•Wählen Sie die entsprechen-

de Montagevariante aus Ab-

schnitt 6. / 7. und übertra-

gen Sie den Montageablauf

auf Ihre Ventilinsel.

Hier ist als Beispiel die Monta-

gevariante 6c. (!Variante 2)

bei drei Druckzonen abgebildet.

2

6

8

7

7

6

1

5

4

6

1

5

4

7

B

A

1

C

3

1

D

8

8

H

5

6

1

5

8

7

6

1

8

7

H

I

F

8

6

5

7

8

6

1

7

I

F

6

1

7

8

5

H

6

1

7

I

F

5

H

9

9

9

9

9

9

9

9

9

2

1

3

4

5

E

E

E

H

6

1

7

I

F

5

8

H

9

X

Y

E

5

1

6

1

7

5

8

H

9

6

1

7

I

F

5

8

H

9

5

G

8

E
