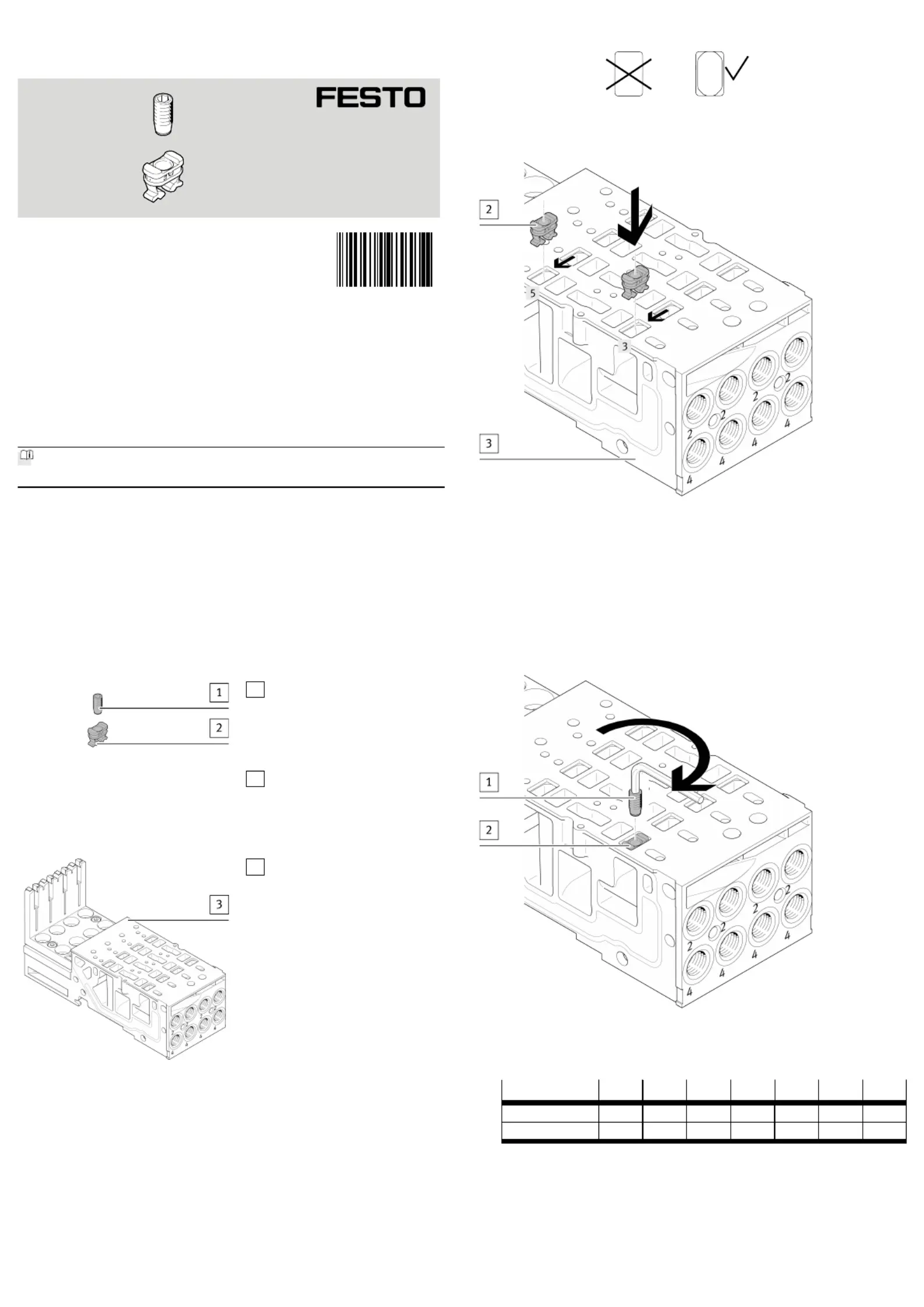

Seite 1/1
Originalbetriebsanleitung
© 2020 alle Rechte sind der Festo SE & Co. KG vorbehalten
1 Mitgeltende Dokumente
Alle verfügbaren Dokumente zum Produkt www.festo.com/sp.è
2 Sicherheit
2.1 Sicherheitshinweise
– Produkt nur an Bauteile montieren, die sich in einem sicheren Zustand befin
den.
2.2 Bestimmungsgemäße Verwendung
Das FestdrosselSet stellt den Durchfluss der Entlüftung fest ein.
3 Lieferübersicht
3.1 Lieferumfang
FestdrosselSet VMPA...FTNW...
1
Festdrossel
VMPAFTNW...,
jede Nennweite der Festdrossel
– bei VMPA1FTNW...(2x)
– bei VMPA14FTNW...(4x)
– bei VMPA2FTNW...(4x)
2
Halter(2x)
VMPA...FTI...
Fig. 1
3.2 Nicht im Lieferumfang
3
Anschlussplatte(1x)
MPA1L/S
Fig. 2
4 Montage
– Montagebeispiel: FestdrosselSet VMPA1FTNW...
4.1 Montage Halter
Fig. 3
• Entlüftungskanäle 3 und 5 mit abgerundeten Öffnungen auswählen.
Fig. 4
• Den Halter bündig in die Entlüftungskanäle 3 und 5 der2
Anschlussplatte drücken.3
4.2 Montage Festdrossel
Bei VMPA1FTNW...:
– Eine Festdrossel in den Halter eindrehen.1 2
Bei VMPA14FTNW... und VMPA2FTNW...:
– Zwei Festdrosseln in den Halter eindrehen.1 2
Fig. 5
• Festdrossel gewindeformend in den Halter bündig eindrehen. Bei er1 2
neutem Eindrehen bereits vorhandene Gewindegänge verwenden.
VMPA-FT-NW... 0.3 0.5 0.7 1.0 1.2 1.5 1.7
Nennweite [mm] 0,3 0,5 0,7 1,0 1,2 1,5 1,7
Farbe orange grün violett schwarz rot blau farblos
Tab. 1
8132025
VMPA...-FT-NW...
Festdrossel-Set
8132025
202003c
[8132026]
Montageanleitung
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Deutschland
+49 711 3470
www.festo.com
