バックロードホーン型スピーカーボックス
取扱説明書
BK108NS
この度は当社製品をお買い上げいただき、
ありがとうございました。
ご使用前にこの取扱説明書をよくお読みい
ただきまして、正しくご使用ください。

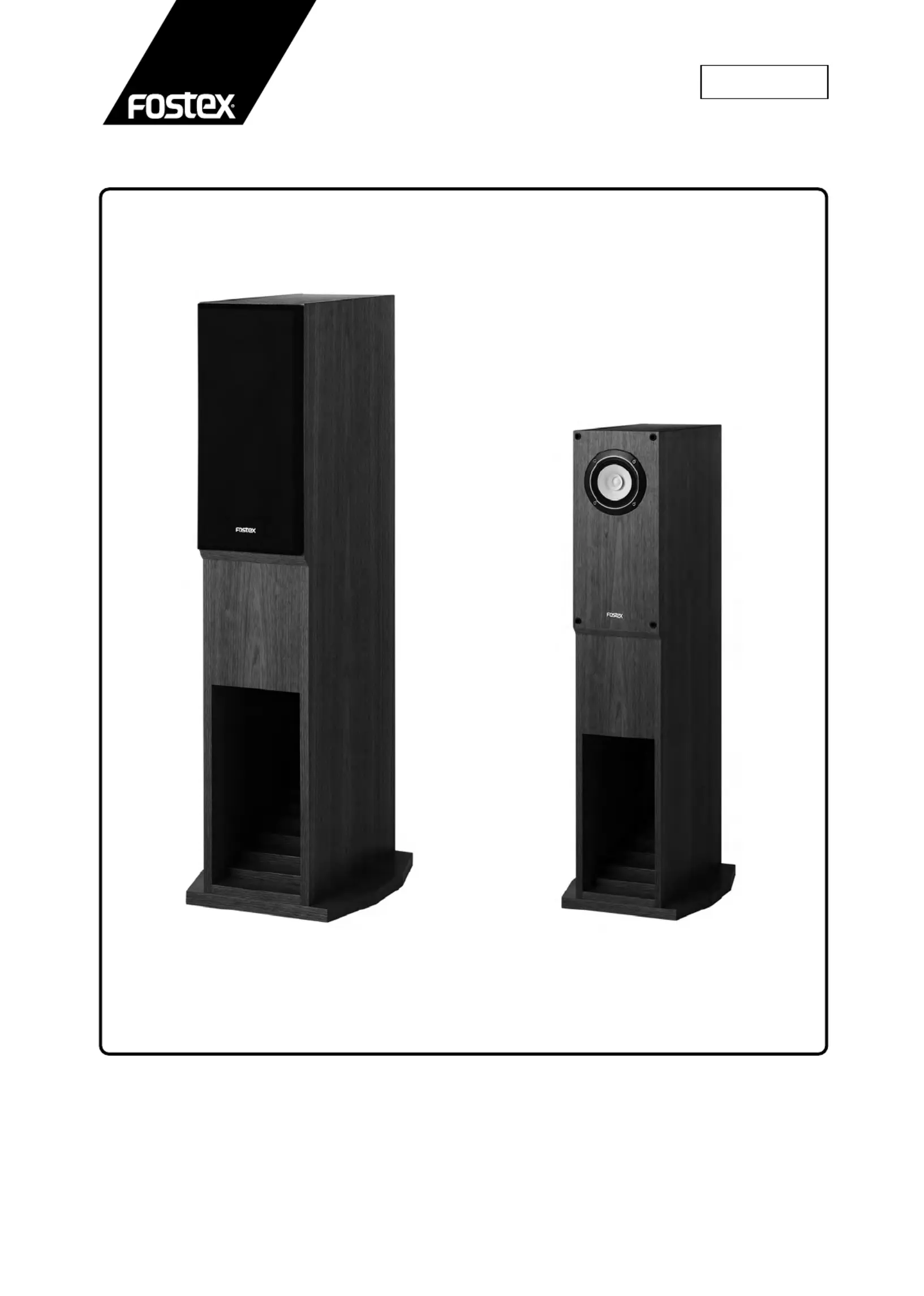

スピーカーユニット装着イメージ
※スピーカーユニットは別売です。
BK108NS は FE108NS 専用バックロードホーン型スピーカーボックスで、ターミナル、内部配線、音質
調整の吸音材等を組み込んだ製品となっております。BK108NS の内部配線を FE108NS に接続し付属の
ネジで取り付けるだけで、優れた音質と豊かな低音、ダイナミックレンジの広い音楽再生を手軽に楽し
んでいただけます。
主な特長
周波数特性

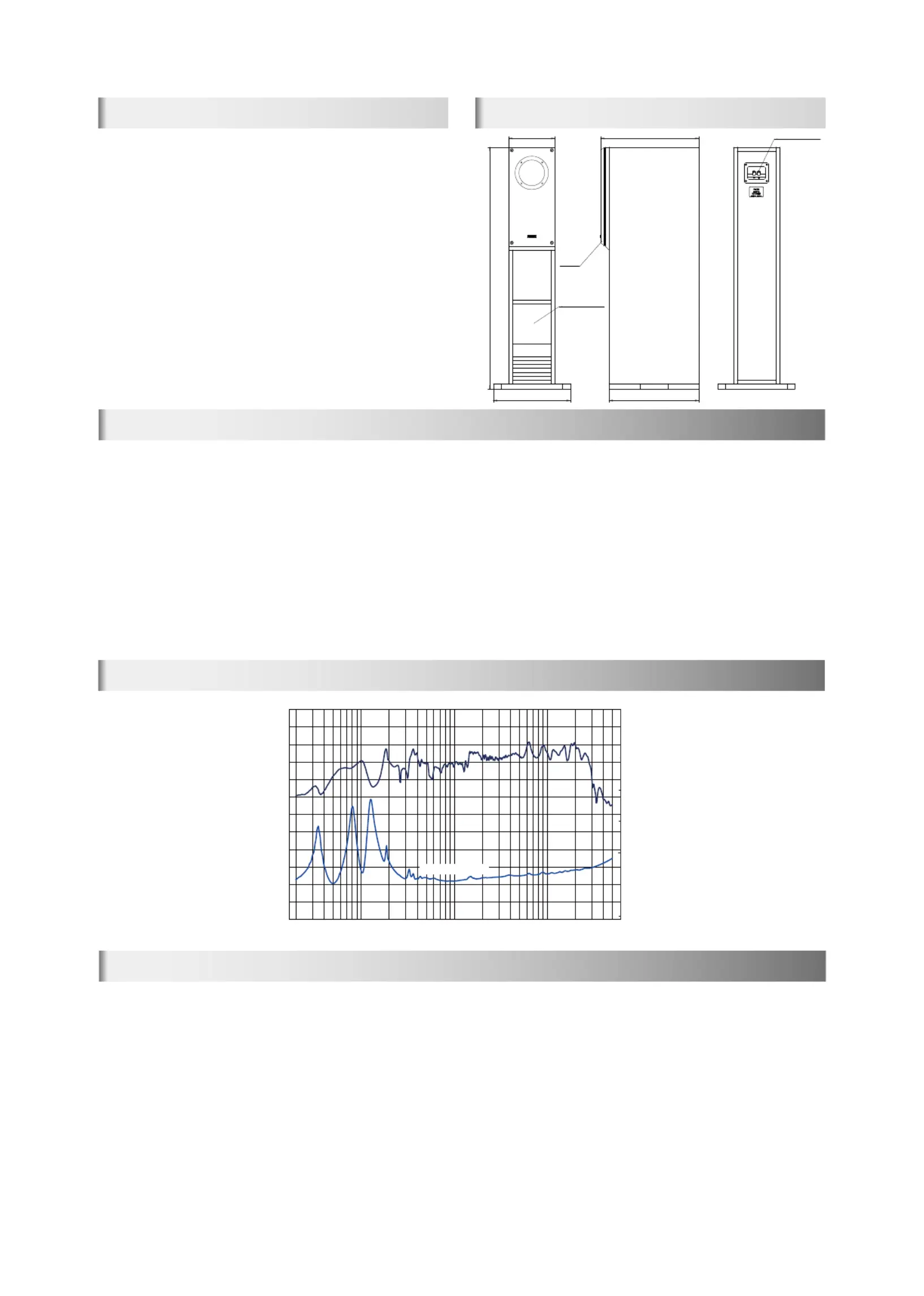

外形寸法図
仕様
スピーカーユニットの 付け取り
・ 入力端子にはバナナプラグ対応金メッキターミ
ナ ル を 採 用 し て い ま す。内 部 配 線 に は 弊 社
SFC103 の芯線と同じ OFC 同芯撚り線を使用し、
入力端子からスピーカーユニットまでの音質劣
化を軽減させています。
・音響用に適したシナ合板を使用し、豊かな響き
と自然な余韻を実現しています。
・仕上げには美しく落ち着きのあるウォールナッ
ト突板貼りを採用しました。
・ホーン開口部を前面とし、ホーンロードにはエ
クスポネンシャルカーブに近い広がりを持たせ
た構造を使用することで、タイトでハイスピー
ドな迫力あるバックロードホーンサウンドをお
楽しみいただけます。
■形式
■外形寸法
■質量
■ホーン長
■空気室容積
■クロスオーバー周波数(fx)
■材質
■仕上げ
■適合ユニット
■付属品
バックロードホーン型
300(W)×941(H)×383(D)mm、※グリル含む
13.5kg
約180cm
3.5L
約120Hz
シナ合板/t15
ウォールナット突板＋クリア塗装
FE108NS
ワッシャー×4個、M4L20キャップボルト×4本、Lレンチ×1本、
グリル×1、本取扱説明書×1
■取り付け前の注意事項
●スピーカーユニット
本製品にスピーカーユニットは付属しておりません。本製品に適合するスピーカーユニットをご確認の
上、別途お買い求めください。
●磁気漏洩
本製品には大型のフェライトマグネットを使用したスピーカーユニットが搭載されるため、多量の磁束
が外部へ漏洩します。このため、鉄や磁性金属製の小工具、部品などを接近させると強力に吸着されま
すので、注意して作業してください。
また、磁気の影響を受けやすいハードディスクや磁気カード、時計類等を接近させますと、記憶されて
いる情報の欠落、誤作動などが発生する恐れがありますので、十分にご注意ください。
●付属品の確認
スピーカーユニットを取り付けるために必要な M4 ネジ（キャップボルト）、ワッシャー、L レンチをご
確認ください。
[dB]
10
20
30
40
50
60
70
80
90
100
110
120
20 50 100 200 500 1k 2k 5k 10k 20k 50k
64
32
16
8
4
128
[Ω]
インピーダンス
FE108NS 装着時
グリル
ホーン開口部
TERMINAL(+)
350
941
383180
300

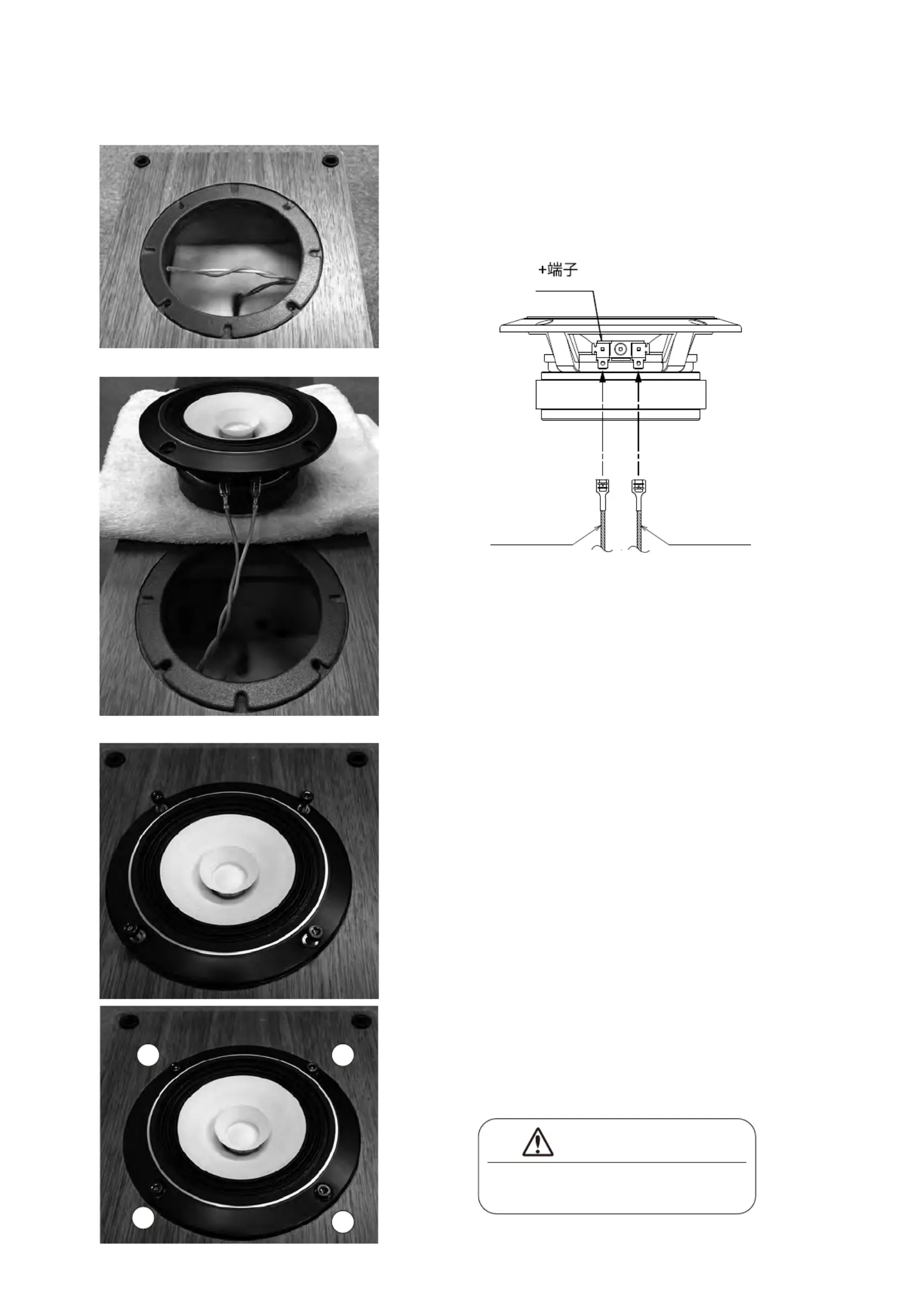

2. 内部配線コードの接続
3. スピーカーユニットの取り付け固定
1. パッキンの装着
■取り付け
スピーカーユニットに付属しているパッキンをスピー
カーボックスの上に置きます。パッキンは、スピーカー
ボックスとスピーカーユニットを密着させ気密性を保つ
ために必要です。パッキンを使用しないと、隙間から空
気が漏れてスピーカーボックス本来の性能を発揮するこ
とが出来ませんので、必ず装着してください。
コード（−）
被覆：透明
コード（＋）
被覆：赤
内部配線コードの端子をスピーカーユニットの端子に接
続します。
接続は、極性を間違えないよう上図を参照してください。
コードを接続する時は、スピーカーボックスの上にタオ
ルなど を敷き、ス ピーカー ユニット を その上 に 置くと、
スピーカーボックスを傷付けずに安全に作業を行うこと
が出来ます。
フレームとパッキンを合わせた状態で、スピーカーボッ
クスのバッフル穴にスピーカーユニット入れます。この
時、フレームの取付穴とスピーカーボックスのネジ穴を
合わせてください。
付属のネジ（キャップボルト）とワッシャーを左図のよ
うに入れ、締めます。
まず、指で 4 本すべてを予備締めします。
次に、L レンチで写真の順番通りに対角に締めていき、最
後に一番目に締めたネジ（キャップボルト）を締めると、
均一に固定することが出来ます。
スピーカーユニットの
取り付け作業について
取り付け には、L レンチ などでス作業時 の先端
ピーカーユニットの振動板やエッジを傷付けた
り破壊したりしないよう注意してください。
1
2
3
4
RED MARKING
