GIGABYTE GAMING 360 ICE / GIGABYTE GAMING 360
12cm fans x 3
12cm x 3風扇
12cm
风扇
x 3
12cm ファン x 3
12cm x 3팬
12 x 3
12
x 3
12 cm Lüfter x 3
Ventiladores de 12 cm x 3
Ventilateurs de 12 cm x 3
12 см вентиляторов x 3
12 cm fan x 3
LGA1851/1700/1200/115x Stud
LGA1851/1700/1200/115x 螺柱
LGA1851/1700/1200/115x
螺柱
LGA1851/1700/1200/115x スタッド
LGA1851/1700/1200/115x 스터드
LGA1851/1700/1200/115x
LGA1851/1700/1200/115x
LGA1851/1700/1200/115x Stift
Estuche LGA1851/1700/1200/115x
Étui LGA1851/1700/1200/115x
Лоток LGA1851/1700/1200/115x
LGA1851/1700/1200/115x Çivisi
Intel Backplate
Intel 後背板
Intel
后背板
Intel
バックプレート
Intel
백플레이트
Intel
Intel
Intel Rückplatte
Placa trasera de Intel
Plaque arrière Intel
задняя панель Intel
Intel Arka Plaka
Thermal Grease
散熱膏
热导膏
サーマルグリス
서멀 그리스
Wärmeleitpaste
Pasta térmica
Pâte thermique
термопаста
Termal Macun
AMD Studs x 4
AMD x 4螺柱
AMD
螺柱
x 4
AMD
スタッド
x 4
AMD
스터드
x 4
AMD
x 4
AMD x 4
AMD Stift x 4
Estuche AMD x 4
Écrou AMD x 4
AMD лоток x 4
AMD Çivisi x 4
Washers x 12
墊圈 x 12
垫圈
x 12
ワッシャー
x 12
와셔
x 12
x 12
x 12
Unterlegscheiben x 12
Arandelas x 12
Rondelles x 12
шайбы x 12
Yıkayıcılar x 12
Thumbscrew Caps
螺帽
螺丝帽
サムスクリューキャップ
손나사 캡
Daumenschraubenkappen
tapas de tornillos de mano
bouchons de vis à main
крышки для винтов с ручкой
Başparmak Vida Kapakları
Fan Screws x 12
風扇螺絲 x 12
风扇螺丝
x 12
ファンネジ
x 12
팬 나사
x 12
x 12
x 12
Lüfterschrauben x 12
Tornillos para ventilador x 12
Vis pour ventilateur x 12
винтов для вентилятора x 12
Fan Vidası x 12
Radiator Screws x 12
散熱排螺絲 x 12
散热器螺丝
x 12
ラジエーターネジ
x 12
라디에이터 나사
x 12
x 12
x 12
Radiator-Schrauben x 12
Tornillos para radiador x 12
Vis pour radiateur x 12
винта для радиатора x 12
Radyatör Vidası x 12
Intel Mounting Bracket
Intel 安裝支架
Intel
安装支架
Intel マウントブラケット
Intel
장착 브래킷
Intel
Intel
Intel Montageschiene
Soporte de montaje Intel
Support de montage Intel
монтажная скоба Intel
Intel Montaj Braketi
AMD Mounting Bracket
AMD 安裝支架
AMD
安装支架
AMD マウントブラケット
AMD
장착 브래킷
AMD
AMD
AMD Montageschiene
Soporte de montaje AMD
Support de montage AMD
монтажная скоба AMD
AMD Montaj Braketi
GIGABYTE GAMING 360 ICE / GIGABYTE GAMING 360 Installation Guide
Intel LGA1851 / 1700 / 1200 / 115x Socket
LGA1851/1700
LGA1200/115x
Package Contents /
包裝內容
/
包装内容
/
パッケージ内容
/
패키지 내용물
/
/ / Packungsinhalt / Contenido del paquete / Contenu de l'emballage /
Содержимое упаковки / Paket İçeriği /
Notice: Please remove the protect tape before installing
注意：安裝前請先撕下保護膜
注意：安装前请移除保护胶膜
注意：インストール前に保護テープを取り外してください
주의 설치 전에 보호 테이프를 제거하십시오: .
:
:
Hinweis: Bitte entfernen Sie das Schutzband vor der Installation
Nota: Por favor, retire la cinta protectora antes de la instalación
Remarque : Veuillez retirer le ruban de protection avant l'installation
Внимание: Пожалуйста, удалите защитную ленту перед установкой
Uyarı: Lütfen kurulumdan önce koruyucu bandı çıkarın
:
The suggestion of the screw sequence
螺絲安裝順序建議
螺丝安装顺序建议
ネジの順番に関する推奨
나사 순서에 대한 권장 사항
Vorschlag zur Schraubenabfolge
Sugerencia sobre la secuencia de tornillos
Suggestion pour la séquence des vis
Рекомендация по последовательности установки винтов
Vida sıralaması önerisi
AMD AM5 / AM4 Socket

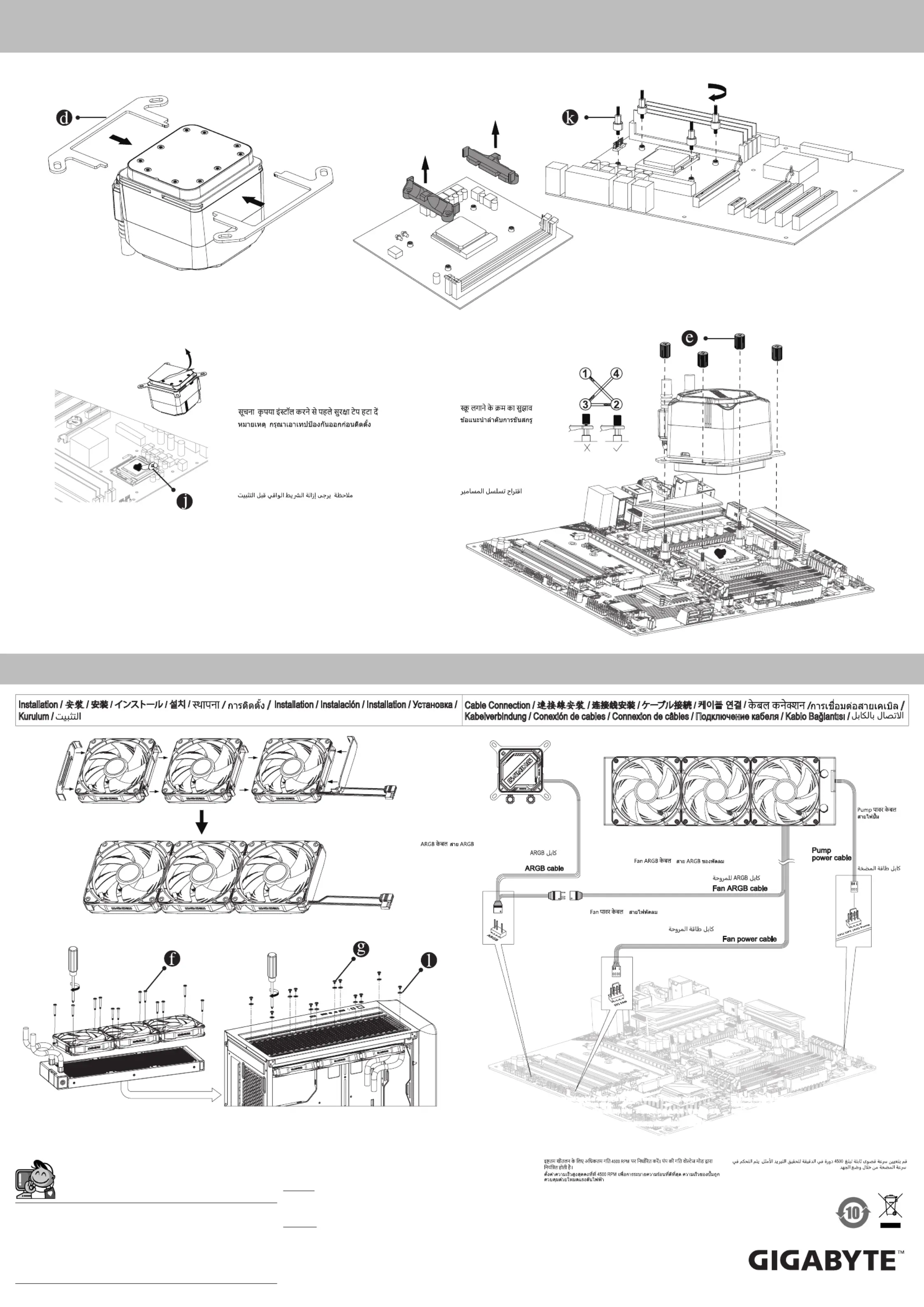

Installation / Cable Connection
ƅ
GIGA-BYTE TECHNOLOGY CO., LTD.
技嘉科技股份有限公司
Address: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
地址：新北市 新店區寶強路 號231 6
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tech. and Non-Tech. Support (Sales/Marketing) : https://esupport.gigabyte.com
WEB address (English): https://www.gigabyte.com
WEB address (Chinese): https://www.gigabyte.com/tw
Contact Us
Copyright
© 2025 GIGA-BYTE TECHNOLOGY CO., LTD. All rights reserved.
The trademarks mentioned in this manual are legally registered to their respective
owners.
Disclaimer
Information in this manual is protected by copyright laws and is the property of GIGABYTE.
Changes to the specications and features in this manual may be made by GIGABYTE
without prior notice.
No part of this manual may be reproduced, copied, translated, transmitted, or
published in any form or by any means without GIGABYTE's prior written permission.
For product-related information, check on our website at: https://www.gigabyte.com
Installation /
安裝 /
安装 /
インストール /
설치 /
/
/
Installation / Instalación / Installation / Установка /
Kurulum /
Cable Connection /
連接線安裝 /
连接线安装
/
ケーブル接続 /
케이블 연결 /
/
/
Kabelverbindung / Conexión de cables / Connexion de câbles / Подключение кабеля / Kablo Bağlantısı /
※
Set a xed max speed of 4500 RPM for optimal cooling. The pump speed is
controlled through voltage mode.
※
建議設定固定的最大轉速為 4500 RPM，以保持最佳散熱效果。幫浦轉速透過
電壓模式控制。
※
建议设置固定最大转速 ，以保持最佳散热性能。水泵转速透过电压模式4500 RPM
控制。
※
最適な冷却のために最大回転数を に固定します。ポンプの速度は電圧4500 RPM
モードで制御されます。
※
최적의 냉각을 위해 최대 속도를 으로 고정합니다 펌프 속도는 전압 모드 4500 RPM .
로 제어됩니다 .
※
※
※
Eine feste maximale Drehzahl von 4500 U/min für optimale Kühlung festlegen. Die
Pumpengeschwindigkeit wird über den Spannungsmodus gesteuert.
※
Establezca una velocidad máxima ja de 4500 RPM para una refrigeración óptima.
La velocidad de la bomba se controla mediante el modo de voltaje.
※
Réglez une vitesse maximale xe de 4500 tr/min pour un refroidissement optimal. La
vitesse de la pompe est contrôlée via le mode tension.
※
Установите фиксированную максимальную скорость 4500 об/мин для
оптимального охлаждения. Скорость насоса регулируется в режиме напряжения.
※
Optimum soğutma için sabit maksimum hız 4500 RPM olarak ayarlanmalıdır. Pompa
hızı voltaj modu ile kontrol edilir.
※
.
.
Notice: Please remove the protect tape before installing
注意：安裝前請先撕下保護膜
注意：安装前请移除保护胶膜
注意：インストール前に保護テープを取り外してください
주의 설치 전에 보호 테이프를 제거하십시오: .
:
:
Hinweis: Bitte entfernen Sie das Schutzband vor der Installation
Nota: Por favor, retire la cinta protectora antes de la instalación
Remarque : Veuillez retirer le ruban de protection avant l'installation
Внимание: Пожалуйста, удалите защитную ленту перед установкой
Uyarı: Lütfen kurulumdan önce koruyucu bandı çıkarın
:
The suggestion of the screw sequence
螺絲安裝順序建議
螺丝安装顺序建议
ネジの順番に関する推奨
나사 순서에 대한 권장 사항
Vorschlag zur Schraubenabfolge
Sugerencia sobre la secuencia de tornillos
Suggestion pour la séquence des vis
Рекомендация по последовательности установки винтов
Vida sıralaması önerisi
風扇 連接線ARGB /
风扇 连接线ARGB /
ファン ケーブルARGB
/
팬 케이블ARGB
/
/
/
Lüfter ARGB Kabel/Cable ARGB del ventilador/Câble ARGB du ventilateur/
ARGB кабель вентилятора/Fan ARGB kablosu/
風扇電源線 /
风扇电源线
/
ファン電源ケーブル
/
팬 전원 케이블
/
/
/
Lüfter Stromkabel/Cable de alimentación
del ventilador/Câble d'alimentation du ventilateur/Кабель питания
вентилятора/Fan güç kablosu/
水冷幫浦電源線 /
水泵电源线 /
ポンプ電源ケーブル /
펌프 전원 케이블 /
/
/
Pumpen Stromkabel/
Cable de alimentación de
la bomba/
Câble d'alimentation de
la pompe/
Кабель питания насоса/
Pompa güç kablosu/
ARGB /連接線
ARGB
连接线
/
ARGB
ケーブル
/
ARGB 케이블
/
/
/ARGB Kabel/Cable ARGB/
Câble ARGB/ARGB кабель/ARGB kablosu/
