Seite 1/4

REV2020-06-24

V1.0 SM

Goobay

by Wentronic GmbH | Pillmannstraße 12

38112 Braunschweig | Germany

Änderungen vorbehalten. | Subject to change without notice. | Sous réserve de modications. | Con riserva di modiche.

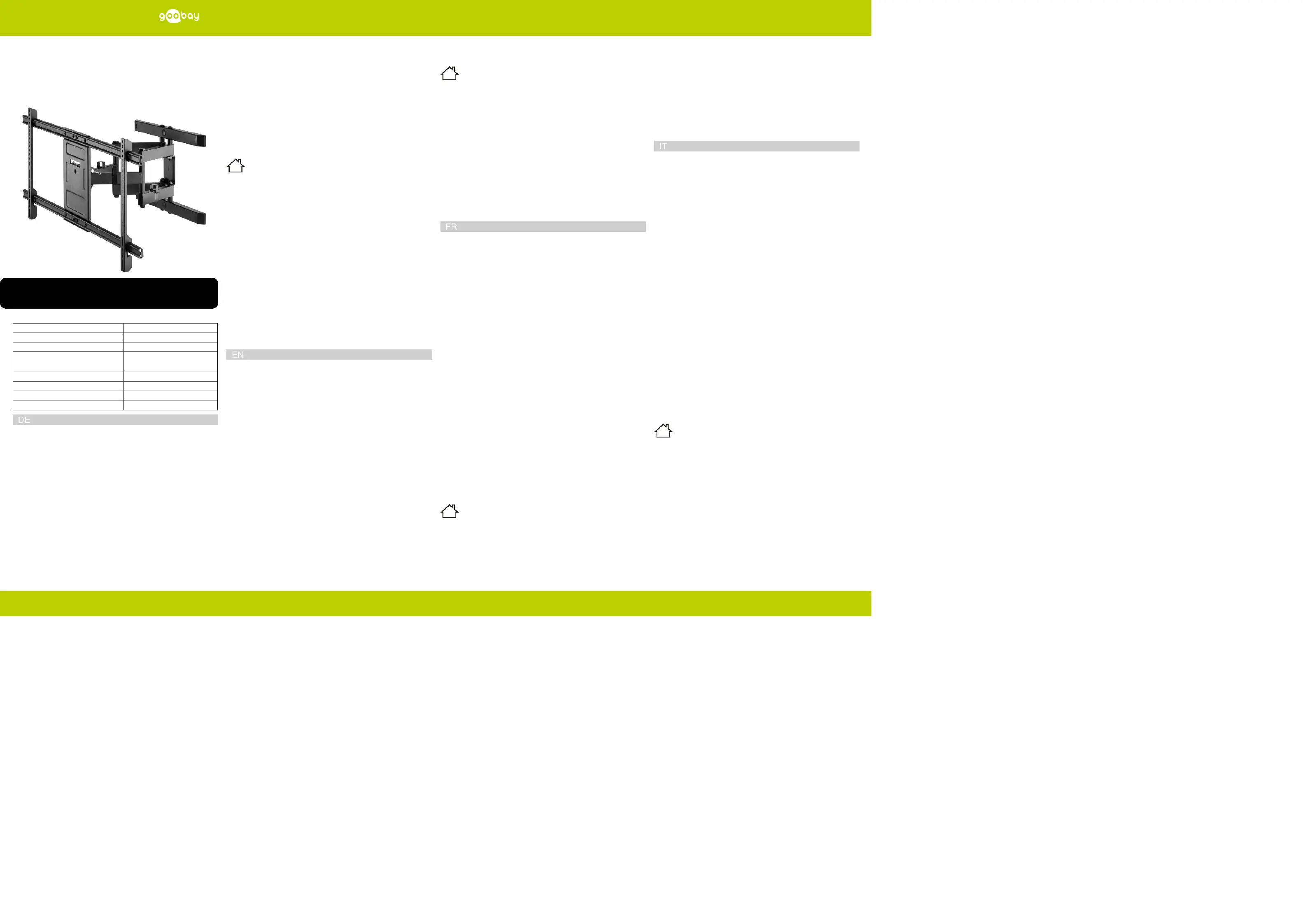

WH Pro Fullmotion XL

wide range

Betriebsanleitung

User manual

Mode d‘emploi

Istruzioni per l‘uso

Art. 49746

Technische Daten / Specications / Spécications / Speciche

TV size 109 - 254 cm (43 - 100“)

Load capacity 60 kg

Wall distance 77 mm - 428 mm

Distance between threaded holes according

to VESA standard (vertical x horizontal)

300x200, 300x300, 400x200,

400x300, 400x400, 600x400,

800x400

Dimensions (length x width x height) 428 x 840 x 425 mm

Swivel range + 60 ° ~ - 60 °

Tilt range + 3 ° ~ - 15 °

Rotation range + 3 ° ~ - 3 °

1 Sicherheitshinweise

1.1 Allgemein

• Lesen Sie vor Gebrauch vollständig und sorgfältig die Betriebsanleitung.

Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige

Hinweise zum korrekten Gebrauch.

• Bewahren Sie die Betriebsanleitung auf.

Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des Produk-

tes verfügbar sein.

• Produkt und Zubehör nicht.Modizieren Sie

• Benutzen Sie Produkt, Produktteile und Zubehör nur in einwandfreiem

Zustand.

• Wenden Sie sich bei Fragen, Defekten, mechanischen Beschädigungen,

Störungen und anderen nicht durch die Begleitdokumentation behebbaren

Problemen, an den Händler oder Hersteller.

Nicht für Kinder und Personen mit physisch und/oder psychisch eingeschränk-

ten Fähigkeiten geeignet.

• Lassen Sie die Montage, Demontage-, Wartungs- und Reparaturarbeiten nur

von Fachpersonal durchführen.

• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen unbeab-

sichtigte Benutzung.

• Vermeiden Sie extreme Belastungen wie Hitze und Kälte, Nässe und

direkte Sonneneinstrahlung, Mikrowellen, sowie Vibrationen und mecha-

nischen Druck.

• Platzieren, installieren und transportieren Sie das Produkt, Produktteile und

Zubehör sicher.

• Sichern Sie sich und den Arbeitsort bei Arbeiten mit Lasten und lassen Sie

sich von einer zweiten Person helfen.

• Montieren Sie das Produkt nicht an Stellen mit direkter Sonneneinstrah-

lung bzw. starkem Licht. Dies fördert das Ermüden der Augen!

• Achten Sie während des Gebrauchs auf die Beweglichkeit des Produktes.

Bewegliche Produktteile können Gliedmaßen einklemmen oder quetschen.

• Lassen Sie um Quell- und Ausgabegeräte sowie um Schwenk- und Neigebe-

reich ausreichend Platz für gute Belüftung und Beweglichkeit.

• Vergleichen Sie die technische Daten aller verwendeten Produkte.

Diese müssen übereinstimmen oder im angegebenen Bereich liegen.

Das mitgelieferte Montagematerial ist ausschließlich für die Montage an massiven

 HolzbalkenundBetondeckengeeignet.DietragendenOberächenmüssendas

Gewicht der Wandhalterung und den daran befestigten Geräten sicher aushalten

können.

• Nutzen Sie bei abweichender Bescha󰀨enheit geeignetes Montagematerial.

• Verwenden Sie nur die mitgelieferten Einbauschrauben.

• Ziehen Sie die Schrauben nicht zu fest an.

Gewinde können beschädigt werden.

2 Beschreibung und Funktion

Universelle Wandhalterung zur Befestigung Ihres Fernsehers oder Bildschirms an

vertikalen und stabilen Zimmerwänden.

• mit verstellbarem Gelenkarm zur einfachen Positionseinstellung

auch nach der Montage; einfache Ausrichtung durch Schnellverschlüsse

• mit verstellbaren VESA-Maßen für die Nutzung von Fernsehern unterschied-

lichster Größe

3 Bestimmungsgemäßer Gebrauch

Eine andere Verwendung als in Kapitel „Beschreibung und Funktion“ bzw.

in den „Sicherheitshinweisen“ beschrieben, ist nicht zugelassen. Dieses

Produkt darf nur in trockenen Innenräumen benutzt werden. Das Nicht-

beachten und Nichteinhalten dieser Bestimmungen und der Sicherheits-

hinweise kann zu schweren Unfällen und Schäden an Personen und

Sachen führen.

4 Wartung, Pege, Lagerung und Transport

• Lassen Sie Wartungs- und Reparaturarbeiten nur von Fachpersonal durch-

führen.

• Schützen Sie die Gelenke vor Schmutz und schmieren Sie diese regelmäßig

mit leichtem Maschinenöl.

• Verwenden Sie nur ein trockenes und weiches Tuch zum Reinigen.

• Gehen Sie beim Reinigen vorsichtig vor, um Kratzer zu vermeiden.

Bei starker Verschmutzung kann das Reinigungstuch leicht mit Wasser angefeuch-

tet werden.

• Verwenden Sie keine Reinigungsmittel und Chemikalien.

• Kontrollieren Sie regelmäßig den festen Sitz des Produktes/der Schrauben.

Befestigungsbohrungen können sichtbar bleiben, wenn das Produkt demontiert wird.

Nach längerem Gebrauch kann ein Fleck auf dem Untergrund zurückbleiben.

• Lagern Sie das Produkt bei längerem Nichtgebrauch für Kinder unzugänglich

und in trockener und staubgeschützter Umgebung.

• Heben Sie die Originalverpackung auf und verwenden Sie diese für den

Transport.

5 Entsorgungshinweise

Dieses Produkt gehört nicht in den Hausmüll. Geben Sie es am Ende seiner

Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete,

ö󰀨entliche Sammelstellen kostenlos zurück. Einzelheiten zur Entsorgung regelt das

jeweilige Landesrecht. Wertsto󰀨e werden dem Recyclingkreislauf zugeführt, um

daraus neue Rohsto󰀨e zu gewinnen. Folgende Wertsto󰀨e werden in kommunalen

Sammelstellen gesammelt: Altglas, Kunststo󰀨e, Altmetalle, Bleche uvm. Mit dieser

Art der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz

unserer Umwelt.

6 Garantie

Detaillierte Garantiebedingungen auf www.mygoobay.com

1 Safety Instructions

1.1 General

• Read the user manual completely and carefully before use.

The user manual is part of the product and contains important information for

correct use.

• Keep this user manual.

The user manual must be available for uncertainties and passing the product.

• Do not modify product and accessories.

• Use product, product parts and accessories only in perfect condition.

• In case of questions, defects, mechanical damage, trouble and other

problems, non-recoverable by the documentation, contact your dealer or

producer.

Not recommended for children and people with physical and / or mentally limited

capabilities.

• Secure packaging, small parts and insulation against accidental use.

• Avoid stresses such as heat and cold, moisture and direct sunlight

vibration and mechanical pressure.

• Place, install and transport product, product parts and accessories in a safe

way.

• When working with burdens, secure yourself and the working place, let a

second person help you.

• Let only qualied personnel perform installation, disassembly, maintenance

and repair work.

• Do not install the product to places with direct sunlight or bright light.

This contributes to eye fatigue.

• Do not hold limbs between shear parts during use.

Moving product parts can pinch or squeeze limbs.

• Mind the mobility of the product during use.

• Keep enough space around product and to the whole system to ensure proper

ventilation and mobility.

• . Compare the specications of all used products

Thespecicationsofallusedproductsmustmatchorbewithinthespeciedrange.

The included mounting material is only suitable for mounting on massive stone or

concrete ceilings. The bearing surfaces must be able to withstand the weight of the

wall bracket and the devices attached to it.

• For other ceiling types use suitable mounting material.

• Use the mounting screws provided.

• Do not over-tighten the screws. Threads can be damaged.

2 Description and Function

Universal wall bracket for mounting your TV or screen on vertical and stable room

walls.

• with adjustable articulated arm for easy position adjustment

also after mounting; easy alignment due to quick release fasteners

• with adjustable VESA dimensions for the use of televisions of di󰀨erent sizes

3 Intended Use

We do not permit using the device in other ways like described in chapter

„Description and Function“ or „Safety Instructions“. Use the product only in dry

interior rooms. Not attending to these regulations and safety instructions might

cause fatal accidents, injuries, and damages to persons and property.

4 Maintenance, Care, Storage and Transport

• Let maintenance and repair work carry out only by qualied personnel.

• Protect the joints from dirt and grease them regularly with light machine oil.

• Only use a dry and soft cloth for cleaning.

Use caution when cleaning to avoid scratches. In case of heavy soiling, the clea-

ning cloth can be slightly moistened with water.

• Do not use detergents or chemicals.

• Regularly check the tightness of product/screws.

Fixing holes can remain visible when the product is removed. After prolonged use, a

stain may remain on the underground.

• Store the product out the reach of children and in a dry and dust-protec-

ted ambience when not in use.

• Keep and use the original packaging for transport.

5 Disposal Instructions

This product does not belong into the household waste. At the end of its working

life, give it back to the manufacturer, the sales outlet or established for this purpose,

public collection points for free. Details of disposal are regulated by the respective

country‘s law. Recyclables are into the recycle circuit, in order to gain new raw

materials. The following recyclable materials are collected in municipal collection:

Waste glass, plastics, scrap metal, sheets and much more. With this type of scrap

usage you are making an important contribution to protecting our environment.

6 Warranty

Detailed warranty conditions on www.mygoobay.com

1 Consignes de sécurité

1.1 En général

• Lisez le mode d‘emploi attentivement et complètement avant de l‘utiliser.

Le mode d‘emploi fait partie intégrante du produit et comprend d‘importantes

informations pour une bonne installation et une bonne utilisation.

• Conservez soigneusement ce mode d‘emploi.

Le mode d‘emploi doit être disponible à des incertitudes et transfert du produit.

• Ne modiez pas produit et les accessoires.

• Utilisez le produit, pièces et accessoires des produits uniquement en parfait

état.

• En cas de questions, les défauts, les dommages mécaniques, des

ingérences et d‘autres problèmes, non récupérables par la documentation,

contactez votre revendeur ou le producteur.

Non recommandé pour les enfants et les personnes dont les capacités physiques

et / ou mentaux limités.

• Les opérations de montage, de démontage, d’entretien et de réparation doivent

être conées uniquement à du personnel qualié.

• Sécuriser l‘emballage, petites pièces et l‘isolation contre l‘utilisation accidentelle.

• Éviter des conditions extrêmes, telles que la chaleur extrême et froid, l‘humidité

et de la lumière directe du soleil, ainsi que microondes, des vibrations et de la

pression mécanique.

• Placer, installer et transporter le produit, pièces et accessoires des produits

d‘une manière secure.

• En cas de manipulation de lourdes charges, il convient d’assurer sa protection,

de protéger le site et de se faire aider par une autre personne.

• N‘installez pas le produit dans un endroit en contact direct avec la lumière du

soleil ou à la lumière vive.

Ceci contribue à la fatigue oculaire.

• Ne gardez pas membres entre parties en cisaillement.

Les pièces mobiles du produit peuvent pincer ou serrer les membres.

• Gardez un espace su󰀩sant autour du produit et de l‘ensemble du système

pour assurer une ventilation adéquate et la mobilité.

• Comparer les caractéristiques techniques de tous les produits utilisés.

Celles-ci doivent correspondre entre elles ou être comprises dans la plage

indiquée. Le matériel de montage fourni n’est adapté que pour le montage sur des

poutres en bois massives et des plafonds en béton. Les surfaces portantes doivent

pouvoir facilement supporter le poids du support mural et des objets accrochés à

celui-ci.

• Utiliser du matériel de montage adapté si la surface portante est di󰀨érente.

• Utilisez les vis de montage fournies.

• Serrer pas les vis pas trop. Les ls peuvent être endommagés.

2 Description et fonction

Support mural universel permettant de xer votre téléviseur ou votre écran sur les

murs verticaux et stables d‘une pièce.

• avec bras articulé réglable pour un ajustement facile de la position

également après le montage ; alignement facile grâce à la libération rapide

conclusions

• avec des dimensions VESA ajustables pour l‘utilisation de téléviseurs de di󰀨é-

rentes tailles

3 Utilisation prévue

Nous n’autorisons pas l’utilisation du dispositif d’une façon di󰀨érente de

celle décrite au chapitre „Description et Fonction“ et „Consignes de sécurité“.

Utilisez le produit uniquement en intérieur dans des pièces sèches et fermées.

Ne pas respecter ces instructions de sécurité et points de règlement est

susceptible de provoquer des accidents mortels, blessures et dommages à la

personne et à ses biens.

4 Maintenance, Entretien, Stockage et Transport

• Laissez l‘entretien et les travaux de réparation portent uniquement par du

personnel qualié.

• Protégez le bras articulé de l’appareil de la saleté et lubriez-le régulièrement

avec de l’huile pour machines.

• Utilisez uniquement un chi󰀨on doux et sec pour le nettoyage.

Nettoyezl’appareilavecprécautionand’éviterl’apparitionderayures.En cas de

 saletétenace,vouspouvezhumidierlégèrementvotrechionavecdel’eau.

• Ne pas utiliser de détergents et de produits chimiques.

• Vériez régulièrement l‘étanchéité du produit/du vis.

Il est possible que les trous de perçage restent visibles une fois le produit démonté.

Après un usage prolongé, une tache peut apparaître et rester sur le support.

• Conserver le produit hors de la portée des enfants et dans une ambiance

sèche et protégé de la poussière lorsqu‘il ne est pas en cours d‘utilisation.

• Conserver et utiliser l‘emballage d‘origine pour le transport.

5 Instructions pour l’élimination

Ce produit ne fait pas partie des déchets ménagers. Donnez-lui à la n de sa durée

de vie au fabricant, le point de vente ou créé à cette n, collection publique souligne

retour gratuitement. Détails élimination réglemente la loi du pays respectif.

Recyclables sont recyclés circuit, an d‘obtenir de nouvelles matières premières.

Les matières recyclables suivantes sont collectées dans la collecte municipale: Les dé-

chets de verre, plastique, ferraille, des feuilles et beaucoup plus. Avec ce type d‘utilisation

de la ferraille vous faites une contribution importante à la protection de notre envi-

ronnement.

6 Garantie

Conditions de garantie détaillées sur www.mygoobay.com

1 Istruzioni per la sicurezza

1.1 Generalmente

• Leggere attentamente e completamente le istruzioni prima dell‘uso.

Le instruzioni per l‘uso è parte integrante del prodotto e contiene importanti infor-

mazioni per un uso corretto.

• Conservare questo istruzioni per l‘uso.

Le istruzioni per l‘uso essere disponibile per le incertezze e trasferimento del pro-

dotto.

• Non modicare prodotti e accessori.

• Utilizzare il prodotto, le parti del prodotto e gli accessori solo in perfette condi-

zioni.

• In caso di domande, difetti, danni meccanici, interferenze e altri problemi, non

recuperabili per la documentazione, rivolgersi al rivenditore o produttore.

 Nonraccomandatoperibambinielepersoneconcapacitàsichee/omentalmen-

te limitato.

• Far eseguire gli interventi di montaggio, smontaggio, manutenzione e ripara-

zione esclusivamente da personale specializzato.

• Imballaggio sicuro, piccole parti e l‘isolamento contro l‘uso accidentale.

• Evitare condizioni estreme, calore estremo e ispezionata la freddezza, umidità

e luce diretta del sole, così come forni a microonde, vibrazioni e pressione

meccanica.

• Luogo, installare e trasportare prodotti, parti e accessori prodotti in modo

sicuro.

• In caso di lavori in presenza di carichi, mettere in sicurezza la propria persona

e il luogo di lavoro, inoltre farsi aiutare da qualcun altro.

• Non eseguire il montaggio in luoghi caratterizzati da un’irradiazione solare

diretta o un’intensa illuminazione, in quanto queste condizioni contribuiscono a

stancare la vista!

• Prestare attenzione alla mobilità del prodotto durante l’uso.

Le componenti mobili del prodotto possono serrare o schiacciare gli arti.

• In prossimità dei dispositivi sorgente e di uscita, nonché nell’area di orienta

mento e inclinazione, lasciare spazio a su󰀩cienza per un’adeguata ventilazio-

ne e per garantire la mobilità.

• Confrontare i dati tecnici di tutti i prodotti utilizzati: tali dati devono corrisponde-

re o rientrare nell’intervallo specicato.

Il materiale di montaggio fornito in dotazione è compatibile esclusivamente per

 ilmontaggiosutraviinlegnomassiccioesottiincalcestruzzo.Lesupercipor-

tanti devono poter sopportare in sicurezza il peso del supporto a parete e dei

 dispositiviaquestossati.

• In caso di condizioni di󰀨erenti, utilizzare un idoneo materiale di montaggio.

• Utilizzare esclusivamente le viti di installazione fornite.

• Non stringere le viti troppo stretto. Le discussioni possono essere danneggiati.

2 Descrizione e Funzione

Supporto da parete universale per il montaggio del televisore o dello schermo su

pareti verticali e stabili della stanza.

• con braccio articolato regolabile per una facile regolazione della posizione

anche dopo il montaggio; facile allineamento grazie allo sgancio rapido

conclusioni

• con dimensioni VESA regolabili per l‘utilizzo di televisori di diverse dimensioni

3 Uso previsto

Non è consentito l’uso del dispositivo in modo diverso da quello descritto

nel capitolo „Descrizione e Funzione“ o „Istruzioni per la sicurezza“. Usare il

prodotto solamente in ambienti interni asciutti. La mancata osservanza di

queste regole e delle istruzioni per la sicurezza può provocare incidenti fatali,

lesioni e danni a persone e proprietà.

4 Manutenzione, cura, conservazione e trasporto

• Essere e󰀨ettuate solo da personale qualicato di manutenzione e di riparazione.

• Proteggere i giunti dallo sporco e procedere alla loro lubricazione a intervalli

regolari con un olio delicato per macchine.

• Utilizzare un panno asciutto e morbido solo per la pulizia.

Durantelapulizia,procedereconcautelaalnedievitaregra.In caso di sporco

ostinato è possibile inumidire leggermente il panno di pulizia con dell’acqua.

• Non utilizzare detergenti e prodotti chimici.

• Controllare regolarmente la tenuta del prodotto/vite.

Iforidissaggiopossonorimanerevisibiliseilprodottodevepoiesseresmontato.

A seguito di un utilizzo prolungato potrà formarsi una macchia sul fondo.

• Conservare il prodotto fuori dalla portata dei bambini e in un ambiente asciutto

e protetto dalla polvere quando non in uso.

• Conservare e utilizzare l‘imballaggio originale per il trasporto.

5 Note per lo smaltimento

Questo prodotto non appartiene ai riuti domestici. Dare al termine della sua vita

utile al produttore, il punto vendita o previsti per questo scopo, raccolta pubblica

punti indietro per libero. Dettagli Smaltimento regola legge del rispettivo paese.

Recyclables vengono riciclati circuito, per ottenere nuove materie prime. I seguenti

materiali riciclabili sono raccolti in collezione comunale: Riuti di vetro, plastica,

rottami metallici, fogli e molto altro ancora. Con questo tipo di utilizzo rottame si

stanno facendo un importante contributo alla tutela del nostro ambiente.

6 Garanzia

Condizioni di garanzia dettagliate su www.mygoobay.com

REV2020-06-24

V1.0 SM

Änderungen vorbehalten. | Subject to change without notice. | Sous réserve de modications. | Con riserva di modiche.

Betriebsanleitung | User manual | Mode d‘emploi | Istruzioni per l‘uso

WH Pro Fullmotion XL wide range

49746

Goobay

by Wentronic GmbH | Pillmannstraße 12

38112 Braunschweig | Germany

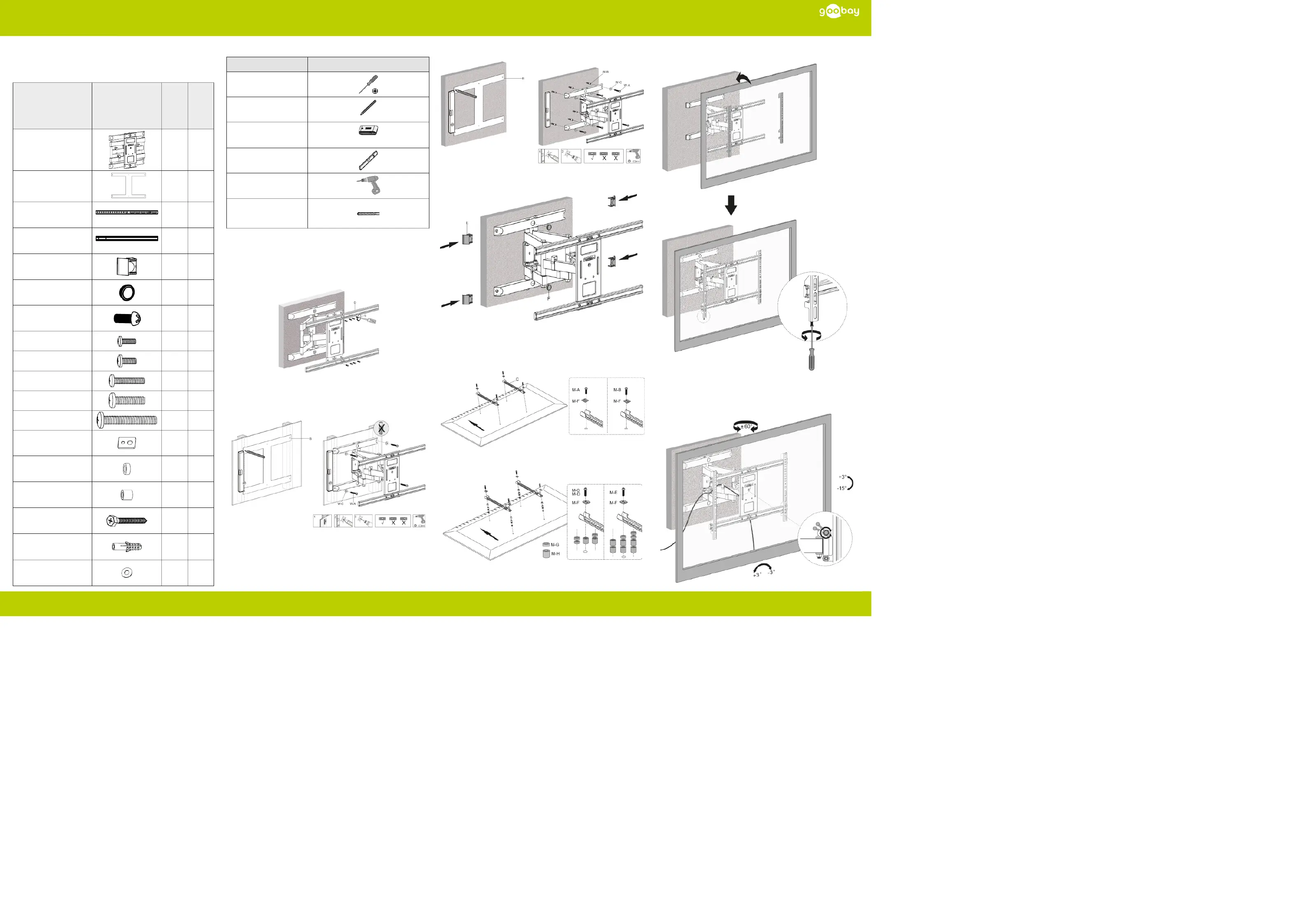

7 Lieferumfang | Scope of delivery | Contenu de la livrai-

son | Contenuto della confezione

Kontrollieren Sie den Lieferumfang auf Vollständigkeit und Unversehrtheit. |

Check the scope of delivery for completeness and integrity. |

Vériez le Contenu de livraison pour l‘exhaustivité et l‘intégrité. |

Controllare fornitura sia completa e garantire l‘integrità.

Kürzel

Abbre-

viation

Abré-

viation

Sigla

Stck.

Pcs.

Pièce

Numero

TV-Wandhalterung

TV wall bracket

Support mural TV

Supporto a muro per TV

A 1

Bohrschablone

Drilling template

Gabarit de perçage

Modello di foratura

B 1

Adapterhalterung

Adapter bracket

Support adaptateur

Sta󰀨a adattatore

C 2

Montageschiene

Mounting rail

Rail de montage

Guide di montaggio

D 4

Abdeckungen

Covers

Couvre

Copre

E 4

Abdeckung

Cover

Couvercle

F 2

Kreuzschraube

Cross screw

Vis cruciforme

Vite a croce

G 8

M5x14

M-A 4

M6x14

M-B 4

M6x30

M-C 4

M8x30

M-D 4

M8x50

M-E 4

Unterlegscheibe

Washer

Rondelle

Rondella

M-F 4

TV-Abstandhalter

TV spacer

Entretoise TV

Distanziatore TV

M-G 8

TV-Abstandhalter

TV spacer

Entretoise TV

Distanziatore TV

M-H 8

Wandschraube 8x60

Wall screw 8x60

Vis murale 8x60

Vite a muro 8x60

W-A 6

Betondübel 12.0 mm

Concrete dowel 12.0 mm

Cheville en béton 12.0 mm

Tassello di cemento 12.0 mm

W-B 6

Unterlegscheibe

Washer

Rondelle

Rondella

W-C 6

8 Benötigtes Werkzeug | Required Tools | Outils requis |

Utensile necessario

Werkzeug | Tool | Outil |

Utensile

Abb. | Fig. | Illusr. | Fig.

Kreuzschlitzschraubendreher

Philips screwdriver

Tournevis cruciforme

Cacciavite a croce

Bleistift

Pencil

Crayon

Matita

Leitungssucher

Line nder

Détecteur de câbles

Rilevatore di linee

Wasserwaage

Spirit level

Niveau à bulle

Livello di spirito

Bohrmaschine

Drill

Perceuse électrique

Trapano

geeigneten Bohrer (Stein/Holz)

suitable drill (stone / wood)

foret approprié (pierre / bois)

trapano adatto (pietra / legno)

(Ø 12.0 mm)

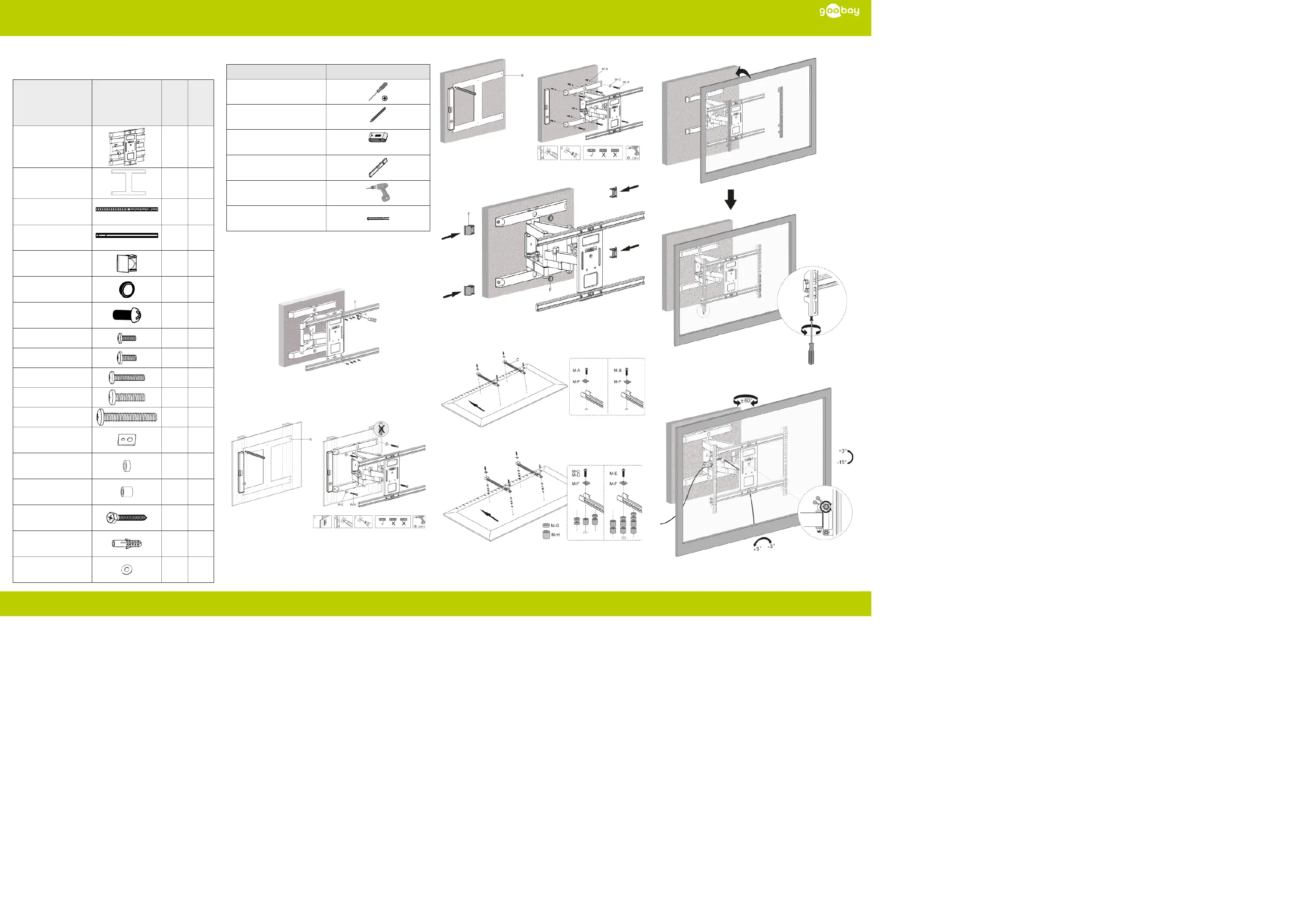

9 Montage | Mounting | Montage | Montaggio

9.1 Anbringen der Montageschienen an der TV-Wandhalterung |

Attaching the mounting rails to the TV wall bracket | Fixation

des rails de montage au support mural de la télévision |

Fissaggio delle guide di montaggio al supporto a parete

del televisore

9.2 TV-Wandhalterung befestigen | Fastening the ceiling plate |

Fixation de la plaque de plafond | Fissaggio piastra a so󰀩tto

9.2.1 Montage an eine stabile Holzwand | Installation on a sturdy

wooden ceiling | Montage sur un plafond en bois stable |

Montaggio su un so󰀩tto stabile in legno

9.2.2 Montage an eine Betonwand | Installation on a concrete ceiling |

Montage sur un plafond en béton | Montaggio su un so󰀩tto in

calcestruzzo

9.3

Anbringen der Abdeckungen |

Attaching the covers |

Fixation des couvertures | Fissaggio dei coperchi

9.4

Anbringen der Adapterhalterungen an einen Flachbildschirm |

Attaching the adapter brackets to the at screen | Fixez les

supports de l‘adaptateur à l‘écran plat | Collegare le sta󰀨e

dell‘adattatore allo schermo piatto

9.4.1 mit acher Rückseite / with a at back / avec un dos plat /

con un dorso piatto

9.4.2 mit gewölbter Rückseite / with a curved back / avec un dos

incurvé / con una parte posteriore curva

9.5 Einhängen und Sichern des Flachbildschirms | Attaching

and securing the at screen | Fixez et sécurisez l‘écran plat |

Collegare e ssare lo schermo piatto

9.6 Einstellen des Neige- und Schwenkwinkels | Adjusting the

tilt and swivel angle | Réglage de l‘inclinaison et de l‘angle

de pivotement | Regolazione dell‘inclinazione e dell‘angolo

di rotazione

REV2020-06-24

V1.0 SM

Reservado el derecho a realizar modicaciones. | Wijzigingen voorbehouden. | Z zastrzeżeniem zmian.

Instrucciones de uso | Gebruiksaanwijzing | Instrukcja obsługi

WH Pro Fullmotion XL wide range

49746

Goobay

by Wentronic GmbH | Pillmannstraße 12

38112 Braunschweig | Germany

7 Alcance de entrega | Leveringsomvang | Zakres

dostawy

Compruebe que el volumen de suministro esté completo e íntegro. |

Controleer of de leveringsomvang volledig en onbeschadigd is. |

Sprawdzić zawartość opakowania pod względem kompletności i integralności.

Parte | Deel | Część Ilust. | Illust. | Ilust.

Abre-

viatura

afkor-

ting

skrot

pieza

stuk

kawa-

lek

Soporte de pared para TV

TV muurbeugel

Uchwyt ścienny do telewizora

A 1

Plantilla de perforación

Boorsjabloon

Wzorzec wiercenia

B 1

Soporte adaptador

Adapterbeugel

Uchwyt adaptera

C 2

Riel de montaje

Montagerail

Szyna montażowa

D 4

Cubre

Omvat

Okładki

E 4

Tapa

Afdekking

Pokrywa

F 2

Tornillo de cruceta

Kruiskopschroef

Śruba z łbem krzyżowym

G 8

M5x14

M-A 4

M6x14

M-B 4

M6x30

M-C 4

M8x30

M-D 4

M8x50

M-E 4

Arandela

Sluitring

Podkładka

M-F 4

Espaciador de TV

TV-afstandhouder

Odstęp TV

M-G 8

Espaciador de TV

TV-afstandhouder

Odstęp TV

M-H 8

Tornillo de pared 8x60

Muurschroef 8x60

Śruba ścienna 8x60

W-A 6

Taco de hormigón 12.0 mm

Betonnen plug 12.0 mm

Kołek betonowy 12.0 mm

W-B 6

Arandela

Sluitring

Podkładka

W-C 6

8 Herramientas requeridas | Vereist gereedschap |

wymagane narzędzia

Herramientas | gereedschap |

Narzędzia

Ilust. | Illust. | Ilust.

Destornillador Phillips

Kruiskopschroevendraaier

Śrubokręt krzyżakowy

Lápiz

potlood

ołówek

Buscador de línea

Lijnzoeker

Lokalizator linii

Nivel de burbuja

Waterpas

Poziomica

Perforadora

Boormachine

Wiertarka

taladro adecuado (piedra / madera)

geschikte boor (steen / hout)

odpowiednie wiertło (kamień / drewno)

(Ø 12.0 mm)

9 Asamblea | Vergadering | Zgromadzenie

9.1 Fijar los rieles de montaje al soporte de pared del televisor |

Bevestigen van de montagerails aan de TV-wandbeugel |

Mocowanie szyn montażowych do uchwytu ściennego

telewizora

9.2

Fije el soporte de pared para TV | Bevestig de tv-muurbeugel |

Przymocuj wspornik ścienny telewizora

9.2.1 Instalación en una pared de madera estable | Installatie op een

stabiele houten muur | Montaż na stabilnej drewnianej ścianie

9.2.2 Instalación en muro de hormigón | Installatie op een bet onnen

muur | Montaż na betonowej ścianie

9.3

Fijar las cubiertas |

Het bevestigen van de deksels |

Mocowanie okładek

9.4 Fije los soportes del adaptador a la pantalla plana | Bevestig

de adapter beugels aan het atscreen | Przymocuj wsporniki

adaptera do płaskiego ekranu

9.4.1 con respaldo plano | met een platte achterkant | z płaskim tyłem

9.4.2 con respaldo curvado | met een gebogen achterkant |

z zakrzywio nym tyłem

9.5 Adjunte y asegure la pantalla plana | Bevestig en bevestig

het atscreen | Zamocuj i zabezpiecz płaski ekran

9.6 Ajustando el ángulo de inclinación y giro | Instellen van de

kantel- en zwenkhoek | Regulacja kąta nachylenia i obrotu

Produktspezifikationen

Marke:	Goobay
Kategorie:	Wandstütze
Modell:	49746
Breite:	840 mm
Gewicht:	8350 g
Produktfarbe:	Schwarz
Höhe:	428 mm
Befestigungstyp:	Wand
Höchstgewichtskapazität:	60 kg
Neigungsverstellung:	Ja
Menge pro Packung:	1 Stück(e)
Verpackungsart:	Box
Gehäusematerial:	Stahl
Panel-Montage-Schnittstelle:	300 x 200,300 x 300,400 x 200,400 x 400,400 x 300,600 x 400,800 x 400 mm
Maximale Bildschirmgröße:	100 "
Einfache Installation:	Ja
VESA-Halterung enthalten:	Ja
Ausrichtung:	Landschaft
Anzahl der Display unterstützt:	1
Minimum Bildschirmgröße:	43 "
Minimale VESA-Halterung:	300 x 200 mm
Maximale VESA-Halterung:	800 x 400 mm
Abstand zur Wand (max):	77 mm
Abstand zur Wand (min):	428 mm
Verbessertes Kabelmanagement:	Ja
Drehwinkel:	60 °
Tiefe (max):	425 mm
Einstellbare Tiefe:	Ja
Schraubenmuttern enthalten:	Ja
