Gossen Metrawatt METRALINE ENERGY U281 Bedienungsanleitung

Lies die bedienungsanleitung für Gossen Metrawatt METRALINE ENERGY U281 (2 Seiten) kostenlos online; sie gehört zur Kategorie Energiekostensenker. Dieses Handbuch wurde von 19 Personen als hilfreich bewertet und erhielt im Schnitt 4.3 Sterne aus 10 Bewertungen. Hast du eine Frage zu Gossen Metrawatt METRALINE ENERGY U281 oder möchtest du andere Nutzer dieses Produkts befragen? Stelle eine Frage

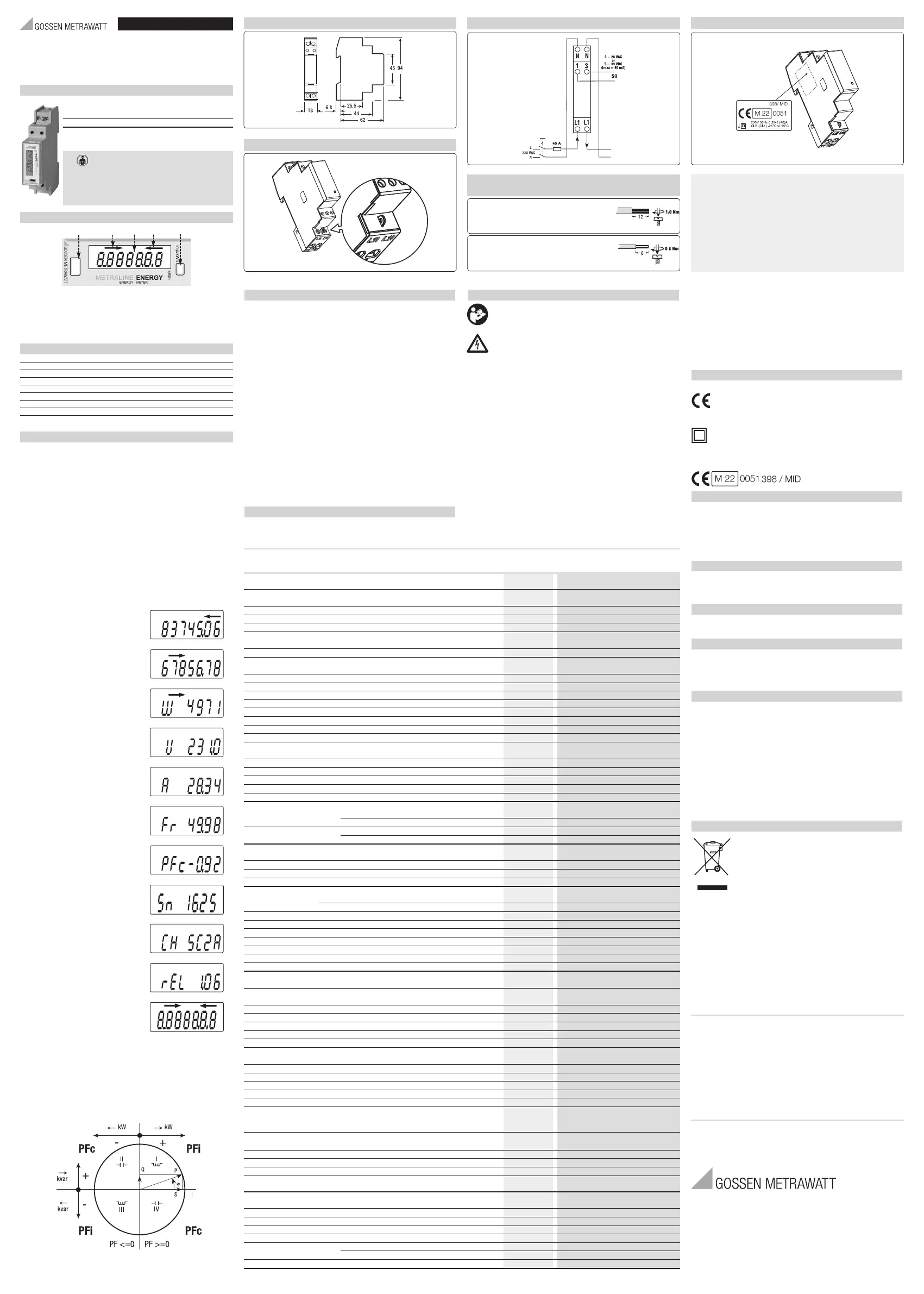

Digitale Wechselstromzähler

Direktanschluß bis 40 A

 STROMSCHLAG-,VERBRENNUNGS- UND

EXPLOSIONSGEFAHR

Das Gerät darf NUR von einem Elektriker installiert und gewartet

werden. Vor Installations- und Wartungsarbeiten sicherstellen,

dass das Gerät nicht mit Strom versorgt wird.

Bedienungsanleitung

Digitale Wechselstromzähler Direktanschluß mit eingebauten

4 Quadranten, 1 Tarife, 1 S0 Ausgang.

ModellKommunikationsmodul

U281A1 S0 Impulsausgänge MID-zertifiziert



Wirkenergie (Abgabe)

()























Reset: Befehlstaste für 10 Sek. drücken

MesswerteUnitSymbole

WirkenergiebezugkWh



WirkenergieabgabekWh



Bezug-und abgegebene WirkleistungWW



/ W



SpannungVV

StromAA

FrequenzHzFr

Leistungsfaktor über 4 Quadranten -PF

1)Befehlstaste

2)Anzeige Bezug (Leistung und Energie) ()

3)LCD mit 7 Stellen für andere Anzeigen

4)Anzeige Abgabe (Leistung und Energie) ()

5)LED Genauigkeitskontrolle Anzeige (5000 Imp./kWh)

Frontseite

Angezeigte Parameter

•Die Hauptseite wird beim Einschalten des Messgeräts und immer dann angezeigt, wenn die

"Befehlstaste" 20 Sekunden lang nicht gedrückt wird. Diese Seite zeigt automatisch den

Energiezähler an, der zu diesem Zeitpunkt ansteigt.

In der oberen Zeile wird die Energierichtung angezeigt (Bezug / Abgabe).

Durch Drücken der "Befehlstaste", werden folgenden Seiten rotierend angezeigt:

-Wirkenergie, zur Zeit zunehmend oder zuletzt zunehmend (Bezug / Abgabe)

- Alternative Wirkenergie /Bezug / Abgabe)

- Momentanleistung (Bezug / Abgabe)

- Netzspannung

- Strom

- Netzfrequenz

- Leistungsfaktor

- Firmware-Version (*) (*) Vorgabe der MID-Richtlinie

- Firmware-Prüfsumme (*)

- Anzeige der Testseite (*)

Menu Seiten

Wirkenergie (Bezug) ()



Wirkleistung (Bezug)

()

Spannung Volt RMS

Strom Ampere RMS

Netzfrequenz

Leistungsfaktor zwischen

-1.00 und +1.00

Firmware-Prüfsumme

Firmware version



Display Anzeige

IIST319-01 Stand 1/10.22

40 A Direktanschluss Hauptklemmen

Schraubendreher PZ1

Kabel-Abisolierlänge und max.

Drehmoment der Klemmenschrauben

Datenübertragungsklemmen

Schraubendreher Klinge 0.8x3.5 mm

Maße

MID Zertifizierung

Schaltbild

Plombierbare Klemmenabdeckungen

Seriennummer

Leistungsfaktor

Übereinstimmung gemäß IEC 62053-23

3-447-127-15

METRALINE I ENERGY

DEUTSCH

Support und Kontakt

Bitte wenden Sie sich an

+49 911 8602-0

Montag – Donnerstag: 08:00 Uhr – 16:00 Uhr

Freitag: 08:00 Uhr – 14:00 Uhr

[email protected]

Für Reparaturen, Ersatzteile und Kalibrierungen wenden Sie sich bitte an die GMC-I

Service GmbH:

+49 911 817718-0

[email protected]

www.gmci-service.com

CE-Erklärung

Das Gerät erfüllt die Anforderungen der geltenden EU-Richtlinien und nationalen

Vorschriften. Dies bestätigen wir durch die CE-Kennzeichnung.

Die CE-Erklärung finden Sie auf unserer Website:

https://www.gmc-instruments.de/services/download-center/

Gossen Metrawatt GmbH

Südwestpark 15 • 90449 Nürnberg • Germany

Telefon +49 911 8602-0 • Telefax +49 911 8602-669

E-Mail [email protected] • www.gossenmetrawatt.com

© Gossen Metrawatt GmbH

• Erstellt in Deutschland

• Änderungen / Irrtümer vorbehalten

• Eine PDF-Version finden Sie im Internet.

Alle Handelsmarken, eingetragenen Handelsmarken, Logos, Produktbezeichnungen und

Firmennamen sind das Eigentum ihrer jeweiligen Besitzer.

U281A

5 000

②

④①③

⑤

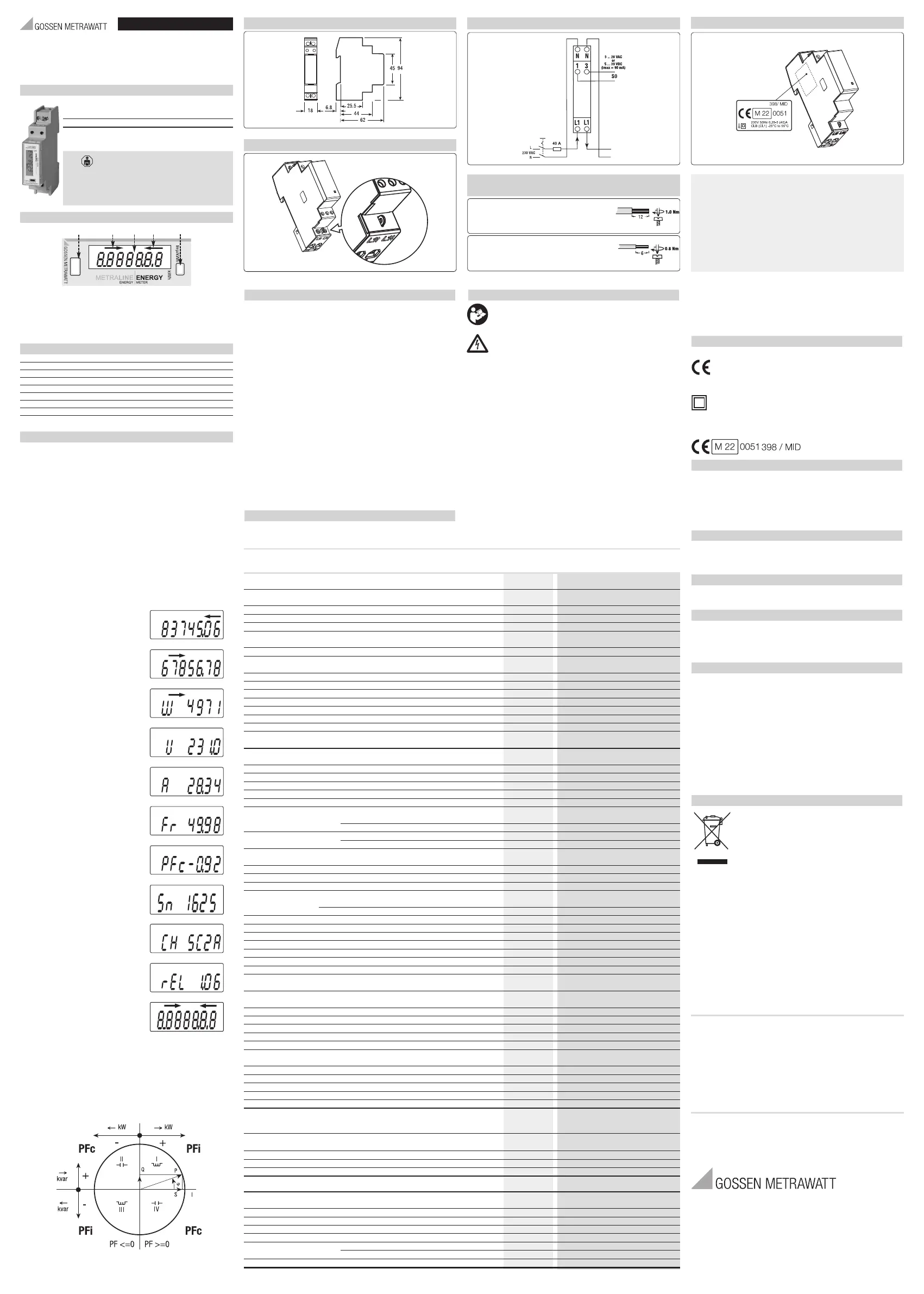

Lesen Sie diese wichtigen Informationen!

Verwendungszweck / Bestimmungsgemäße Verwendung

Das Gerät ist ein gemäß MID zertifizierter digitaler Energiezähler. Er wird zur Erfassung

und Abrechnung der Wirkenergie eingesetzt. Die 4-Quadranten-Messung erlaubt die

Messung von Energiebezug und -abgabe.

Durch die MID-Zertifizierung können die gewonnen Daten (Display) auch zur Ener-

giekostenabrechnung gegenüber Dritten verwendet werden. Über integrierte Kom-

munikationsschnittstellen können die Werte parallel an übergeordnete

Managementsysteme übertragen werden. Der Manipulationsschutz wird durch geei-

gnete Maßnahmen (plombierbare Abdeckung) sichergestellt.

Nur bei bestimmungsgemäßer Verwendung ist die Sicherheit von Anwender und Gerät

gewährleistet.

Bestimmungswidrige Verwendung

Alle Verwendungen des Gerätes, die nicht in der Produktdokumentation des Gerätes

beschrieben sind, sind bestimmungswidrig.

Haftung und Gewährleistung

Gossen Metrawatt GmbH übernimmt keine Haftung bei Sach-, Personen oder Folge-

schäden, die durch unsachgemäße oder fehlerhafte Anwendung des Produktes, in-

sbesondere durch Nichtbeachtung der Produktdokumentation, entstehen. Zudem

entfallen in diesem Fall sämtliche Gewährleistungsansprüche.

Auch für Datenverluste übernimmt Gossen Metrawatt GmbH keine Haftung.

1 Gerät (U281A)

1 Bedienungsanleitung

Anwendung

Lieferumfang

Für einen ordnungsgemäßen und sicheren Gebrauch diese Anleitung sor-

gfältig und vollständig lesen und befolgen. Für späteres Nachschlagen auf-

bewahren.

GEFAHR

Stromschlag durch spannungsführende Teile!

Lebensgefahr durch Lichtbogen!

Das Berühren spannungsführender Teile ist lebensgefährlich!

–Die Installation und alle Arbeiten am Gerät dürfen nur durch eine Elektrofachkraft

durchgeführt werden.

–Beachten und befolgen Sie alle nötigen Sicherheitsvorschriften für Ihre Arbeitsum-

gebung.

–Tragen Sie bei allen Arbeiten mit dem Gerät eine geeignete und angemessene per-

sönliche Schutz-ausrüstung (PSA).

–Bei der Installation muss die Installationsumgebung spannungsfrei sein. Beachten

Sie dazu die fünf Sicherheitsregeln gem. DIN VDE 0105-100.

ACHTUNG

Unsachgemäße Installation & unsachgemäßer Betrieb

Eine fehlerhafte Installation/falscher Betrieb kann zu Sachschäden am Produkt

und/oder an der Anlage führen.

Risiko von Betriebsstörungen.

Sicherheitshinweise

–Beachten Sie die angegebenen technischen Daten und Kennwerte sowie Umge-

bungsbedingungen.

–Betreiben Sie das Gerät nicht in explosionsgefährdeten Bereichen.

–Das Gerät darf nicht direkter Sonneneinstrahlung ausgesetzt werden.

–Installieren und Betreiben Sie das Gerät nur, wenn es und alle Anschlussleitungen

und -kabel unversehrt sind sowie einwandfrei funktionieren. Untersuchen Sie re-

gelmäßig das Gerät.

Falls das Gerät nicht einwandfrei funktioniert, nehmen Sie das Gerät dauerhaft

außer Betrieb und sichern es gegen unabsichtliche Wiederinbetriebnahme.

Europäische- Konformitätskennzeichnung

Doppelte Isolierung (Schutzklasse II)

CE- und Metrologiekennzeichnung mit Jahresangabe (M22) und Register-Nr. der be-

nannten Stelle für Modul D. Eichgültigkeitsdauer länderspezifisch

–DIN 43880

–EN 50470-1

–EN 50470-3

–EN 60715

–EN 62053-31

–IEC 62053-23

Transportieren und Lagern Sie das Gerät nur innerhalb der zulässigen Umweltbedin-

gungen. Sorgen Sie auch durch eine geeignete Verpackung für ausreichenden Schutz

vor Umgebungseinflüssen und mechanischer Beanspruchung.

Das Gerät ist wartungsfrei. Achten Sie auf eine saubere Oberfläche.

Reinigen Sie das Gerät ausschließlich mit einem trockenen Tuch.

Halten Sie die nationalen Vorschriften und Gesetze zur Nacheichung ein. Die Eichfrist

in Deutschland beträgt 8 Jahre.

Verletztes Herstellersiegel bedeutet, dass die Eichung erloschen ist. Das Gerät darf

nicht zu Abrechnungszwecken verwendet werden.

Sollte Ihr Gerät eine Reparatur benötigen, wenden Sie sich an unseren Service; siehe

Support& Kontakt.

Eigenmächtige konstruktive Änderungen am Gerät sind verboten. Dies beinhaltet auch

das Öffnen des Gerätes.

Falls feststellbar ist, dass das Gerät durch nicht autorisiertes Personal geöffnet wurde,

werden keinerlei Gewährleistungsansprüche betreffend Personensicherheit, Messge-

nauigkeit, Konformität mit den geltenden Schutzmaßnahmen oder jegliche Folge-

schäden durch den Hersteller gewährt. Durch Beschädigen oder Entfernen des

Herstellersiegels verfallen jegliche Garantieansprüche.

Der Garantiezeitraum für die Geräte beträgt 2 Jahre nach Lieferung. Die Hersteller-

garantie umfasst Produktions- und Materialfehler, ausgenommen sind Beschädigun-

gen durch nicht bestimmungsgemäßen Gebrauch oder Fehlbedienung sowie jegliche

Folgekosten.

• Die folgenden Ausführungen beziehen sich grundsätzlich auf die

Rechtslage in der Bundesrepublik Deutschland. Besitzer oder En-

dnutzer, die abweichenden nationalen Vorgaben unterliegen, sind

zur Einhaltung der jeweils anwendbaren nationalen Vorgaben und

deren korrekter Umsetzung vor Ort verpflichtet.

• Das nebenstehende Symbol der durchgestrichenen Abfalltonne

auf Rädern verweist auf die gesetzliche Verpflichtung des Besit-

zers bzw. Endnutzers (Elektro- und Elektronikgerätegesetzes Elek-

troG und Batteriegesetz BattG), Elektro-Altgeräte und Altbatterien

nicht mit dem unsortierten Siedlungsabfall („Hausmüll“) zu en-

tsorgen.

• Sie können Ihr in Deutschland genutztes Altgerät, elektrisches

oder elektronisches Zubehör sowie Altbatterien unter Einhaltung

der geltenden Vorgaben, insbesondere des Verpackungs- und Ge-

fahrgutrechts, unentgeltlich zur Entsorgung an Gossen Metrawatt

GmbH bzw. den beauftragten Dienstleister zurückgeben. Nähere

Informationen finden sich auf unserer Website.

Symbole auf dem Gerät

Normen, Richtlinien, Vorschriften

Transport & Lagerung

Wartung

Nacheichung

Reparatur & Herstellergarantie

Entsorgung & Umweltschutz

DEUTSCH

Technische Daten

Daten nach EN 50470-1, EN 50470-3 and EN 62053-31Direktanschluß 40 A

Schnittstellen S0

Allgemeine Daten

•GehäuseDIN 43880DIN1 Module

•BefestigungEN 6071535 mmDIN Verteilerschiene

•Bauhöhemm70

•Gewichtg60

Funktion

•BetriebsartDIN 43880n° Leiter2

•Speicherung der Einstellung und Zählerstandüber interne Flash-ja-yes-si

Beglaubigte Parameter (nach EN 50470-1 und EN 50470-3)

•Nennspannung UnVAC230

•Referenzstrom (Iref)A5

•Mindeststrom (Imin)A0.25

•Höchster Strom (Imax)A40

•Betriebsanlaufstrom (Ist) A0.02

•Nennspannung (fn)Hz50

•Anzahl der Phasen und der Leiter-1 (2)

•Beglaubigte Messgrößen kWh kWh T1,  kWh T1

•GenauigkeitsklasseWirkenergie und Wirkleistung (nach EN 50470-3) Klasse B

Betriebsspannung und Leistungsaufnahme

•BetriebsspannungsbereichV184 ... 276

•Höchste Leistungsaufnahme (Spannungmeßkreis)VA (W)

⩽

2 (1)

•Höchste Leistungsaufnahme in VA (Strommeßkreis) bei ImaxVA

⩽

1

•Spannungs-Wellenform- AC

•Spannungsimpedanz MΩ1

•Aktuelle ImpedanzmΩ

⩽

20

Überlastbarkeit

•Spannung kontinuierlichVAC 276

Momentane (1 Sek.)VAC 300

•Strom kontinuierlichA40

Momentane (10 ms)A1200

Eigenschaft der Meßbereiche

•SpannungsmeßbereichVAC184 ... 276

•StrommeßbereichA 0.02 ... 40

•Frequenzmeßbereich Hz45 ... 65

•Gemessene Grössen-kWh, kW, V. A, PF, Hz

Anzeige Daten

•Displayart LCD-7 (2 dezimal)

Abmessungen der Hauptanzeigemm 6 x 3

•Wirkenergie5-stellig + 2 Dezimalemin. ... max. kWh0.01 ... 99999.99

•Wirkleistung4-stellig mit VorzeichenW0 ... 11040

•Spannung3-stellig + 1 Dezimale V184.0 ... 276.0

•Strom2-stellig + 2 DezimaleA0.00 ... 40.00

•Leistungsfaktor1-stellig + 3 Dez.mit Vorzeichen + capac. / induc. Anzeige--1.00 ... +1.00

•Frequenz2-stellig + 2 DezimaleHz45.00 ... 65.00

•Anzeigezykluss1

Optische Schnittstelle (metrologische LED)

•Front LED rot blinkend (Genauigkeitskontrolle) Proportional zur Wirkenergie (Bezug u. Abgabe)p/kWh5000

Sicherheit

•Schutzklasse (EN 50470)Klasse II

•AC Spannungsfestigkeitstest (EN 50470-3, 7.2)kV4

•Verschmutzungsgrad -2

•BetriebsspannungV 300

•Prüfspannung1.2/50 μs-kV6

• Flammenwiderstand UL 94KlasseV0

S0 Schnittstellen (nach IEC 62053-31)

•Impulsrate p/kWh - p/kvarh1000

•Impulsdauer msec90

•Erforderliche Spannung Min. - Max.VAC (DC)3 ... 28 (5 ... 39)

•Zulässiger Strom ON im Bereich von 3 ... 28 VAC (5 ... 39 VDC)mA90

•Verluststrom OFF im Bereich von 3 ... 28 VAC (5 ... 39 VDC)μA1

•Isolationsklasse -SELV

Interface für zusätzliche Kommunikation

•Seitlich zur Anbindung von Kommunikationsmodulen -ja-yes-si

(LAN-TCP/IP / M-Bus / Modbus RTU / KNX)

Klemmen

•Schrauben Netzklemmen Kopf mit Z+/-POZIDRIV PZ1

•Schrauben Kommunikationsschnittstelle Kopf mit Z+/-POZIDRIV PZ1

•Querschnitt Netzklemmenflexibel, mit Hülse min. (max.)mm

2

0 (16)

•Querschnitt Kommunikationsschnittstelleflexibel, mit Hülse min. (max.)mm

2

0 (4)

Umweltbedingungen für Lagerung

•Temperaturbereich °C-25 ... +70

Betriebs-Umweltbedingungen

•Temperaturbereich °C-25 ... +55

•Mechanische Umgebung -M1

•Elektromagnetische Umgebung -E2

•Einbaufür Innenräume-ja-yes-si

•Höhe (max) meter

⩽

2000

•FeuchtigkeitJahres durchschnitt (ohne Kondensation)-

⩽

75%

für 30 Tage jährlich (ohne Kondensation)-

⩽

95%

•SchutzartEingebautes Gerät Frontseite/Klemmen-IP51(

*

)/IP40

(*) Für die MID-konforme Verwendung muss der Energiezähler in einem Verteilergehäuse installiert werden (Mindestschutzgrad IP51).

Produktspezifikationen
