Bedienungsanleitung

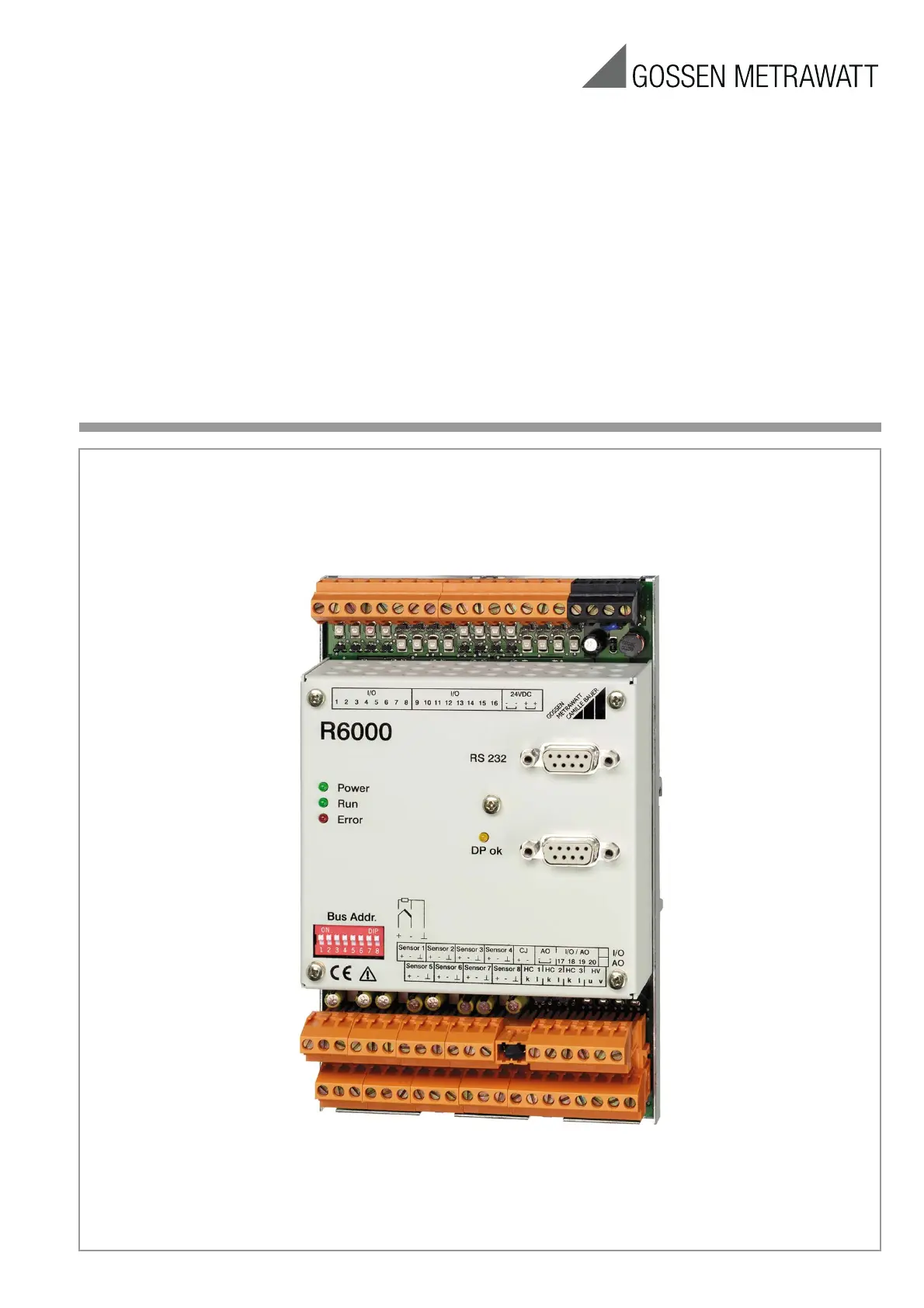

R6000

8-Kanal-Regler

Z307A

23/7.13

R6000–2 GMC-I Messtechnik GmbH

Inhalt Seite

1 Inbetriebnahme .......................................................................................................................................6

1.1 Sicherheitshinweise ................................................................................................................................................................6

1.2 Installation des Reglers ...........................................................................................................................................................6

1.3 Bedienung des Reglers über Schnittstelle ..............................................................................................................................6

2 Einstellungen des Reglers ......................................................................................................................7

2.1 Basis-Konfiguration als 2-/3-Punkt-Festwertregler ................................................................................................................7

2.1.1 Konfiguration der Temperaturmesseingänge ................................................................................................................................7

2.1.2 Konfiguration der Regelkanäle ....................................................................................................................................................7

2.1.3 Konfiguration der Stellausgänge ..................................................................................................................................................8

2.2 Konfiguration der Regelausgänge und Stellglieder .................................................................................................................8

2.2.1 2-Punkt-, 3-Punkt-Regler, Stetigregler, Schrittregler ....................................................................................................................8

2.2.2 Wasserkühlung ..........................................................................................................................................................................9

2.2.3 Extra Vorhalt beim Kühlen ...........................................................................................................................................................9

2.2.4 Heißkanalregler ..........................................................................................................................................................................9

2.2.5 Ansteuerung von Schützen .........................................................................................................................................................9

2.2.6 Leistungsbegrenzung .................................................................................................................................................................9

2.3 Verarbeitung der Soll- und Istwerte ......................................................................................................................................10

2.3.1 Sollwertrampen, Tauschsollwert, Sollwertbegrenzung .................................................................................................................10

2.3.2 Externer Istwert ........................................................................................................................................................................10

2.3.3 Adaptive Messwertkorrektur zur Istwert-Ermittlung .....................................................................................................................10

2.3.4 Unterdrückung periodischer Störungen ......................................................................................................................................11

2.3.5 Istwertkorrektur bei Temperaturfühlern ......................................................................................................................................11

2.3.6 Skalierung der 20 mA Eingänge ................................................................................................................................................12

2.3.7 pH-Linearisierung bei 20 mA Eingang .......................................................................................................................................12

2.3.8 Pt100 Linearisierung bei 20 mA Eingang ...................................................................................................................................12

2.3.9 Verwendung des Thermoelementeingangs als Linear-Eingang ....................................................................................................13

2.4 Konfiguration des Regelverhaltens ........................................................................................................................................14

2.4.1 Reglertyp .................................................................................................................................................................................14

2.4.2 Reglerarten ..............................................................................................................................................................................14

2.5 Steuerung der Regelfunktionen .............................................................................................................................................16

2.5.1 Gruppenbildung .......................................................................................................................................................................16

2.5.2 Steuerung der Reglerfunktion mit Binäreingang .........................................................................................................................16

2.5.3 Handbetrieb / Regler aus ..........................................................................................................................................................16

2.5.4 Störgrößenaufschaltung ...........................................................................................................................................................17

2.6 Heißkanalregelung ................................................................................................................................................................17

2.6.1 Anfahrschaltung .......................................................................................................................................................................17

2.6.2 Vorübergehende Sollwertanhebung (Boost) ................................................................................................................................17

2.6.3 Istwertführung, synchrones Hochheizen .....................................................................................................................................18

2.7 Ermittlung der Regelparameter .............................................................................................................................................19

2.7.1 Selbstoptimierung (Adaption) ....................................................................................................................................................19

2.7.2 Handoptimierung .....................................................................................................................................................................20

2.8 Überwachungsfunktionen ......................................................................................................................................................22

2.8.1 Übersicht kanalspezifische Alarme ............................................................................................................................................22

2.8.2 Übersicht gerätespezifische Alarme ...........................................................................................................................................22

2.8.3 Grenzwertüberwachung ...........................................................................................................................................................23

2.8.4 Begrenzer ................................................................................................................................................................................23

2.8.5 Heizkreisüberwachung .............................................................................................................................................................23

2.8.6 Heizstromüberwachung ............................................................................................................................................................24

2.8.7 Verhalten bei Fühlerfehler .........................................................................................................................................................25

2.8.8 Überwachung der binären Ausgänge .........................................................................................................................................26

2.8.9 Gerätefehler ............................................................................................................................................................................26

2.8.10 Löschen von Fehlerbits .............................................................................................................................................................26

2.8.11 Ausgabe von kanalspezifischen Alarmen ...................................................................................................................................26

2.8.12 Ausgabe von Sammelalarmen, Gruppenalarmen bzw. Selbstoptimierung aktiv .............................................................................26

2.9 Spezialfunktionen ..........................................................................................................

........................................................27

2.9.1

atenlogger .............................................................................................................................................................................27

2.9.2 Überprüfung der Zuordnung von Fühler und Heizung (Mapping) ..................................................................................................28

2.9.3 Alarm-Historie .........................................................................................................................................................................29

2.9.4 Steuerung der binären Ein-, Ausgänge ......................................................................................................................................29

2.9.5 Steuerung der Stetigausgänge ..................................................................................................................................................29
