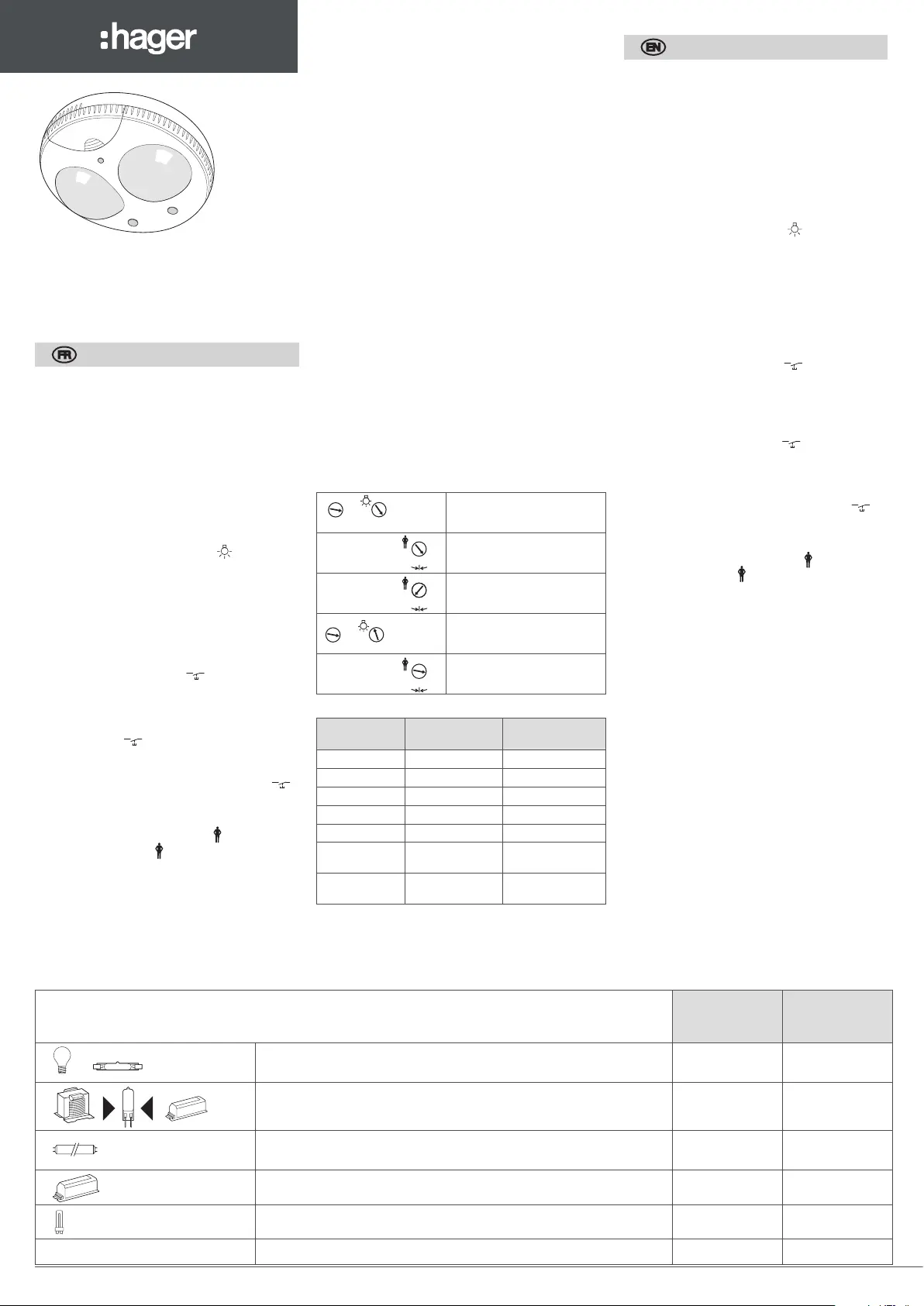

Detecteur de présence 2 canaux

z

Two-Channel Presence Detector

Le détecteur EE811, 52367 est un détecteur de

présence 2 canaux permettant de détecter des

mouvements de faible amplitude (ex : personne

travaillant à un bureau). Cette détection se fait à

l’aide de 2 capteurs pyroélectriques qui se trouvent

sous les lentilles de détection 5.

Le capteur 6 mesure en continu la luminosité dans

la pièce et la compare au niveau prédéfini par

réglage sur le potentiomètre 2.

La tête du détecteur est orientable à 90° et permet

d’adapter la zone de détection suivant la

configuration du local.

Commande sortie éclairage S1 :

La sortie éclairage S1 est commutée dès lors que le

niveau de luminosité défini par le potentiomètre 2

est jugé insuffisant et qu’une présence est détectée.

Après détection, la lumière reste allumée pendant la

durée prédéfinie par le potentiomètre 1 ou sera

coupée automatiquement dès que la luminosité

ambiante sera suffisante. La temporisation 1 est

relancée après chaque détection de présence. Un

bouton poussoir raccordé sur permet d'inverser

l'état de la sortie éclairage. Cet état est maintenu

pour la durée réglée par le potentiomètre 1. En

mode semi-automatique (potentiomètre 1 règlé sur

Sa), l'allumage est réalisé à l'aide du bouton pous

-

soir raccordé sur . L'extinction est effectuée à la

fin de la temporisation éclairage ou par le détecteur

dès lors que la luminosité ambiante est suffisante.

Association de plusieurs détecteurs : entrée

Il peut être associé à un ou plusieurs détecteurs

1 canal EE810, 52366 afin d’étendre la zone de

couverture.

Commande sortie présence S2 :

La sortie présence S2 est commandée pour la

durée prédéfinie par le potentiomètre

3

dès lors

qu’un mouvement est signalé.

Trois modes de fonctionnement sont proposés.

Dans le mode 1, le potentiomètre

3

est réglé sur

une temporisation T2 < 10'. Après 30s de su veil

-

lance, la sortie S2 est commandée pour une durée

T2 (application : relance de VMC, signalisation, ...).

Pour le mode 2, le potentiomètre

3

est réglé sur

une temporisation T2 >= 10'. Après 15' de surveil

-

lance, la sortie S2 est commandée pour une

durée T2 (application : changement de consigne

chauffage,...).

Dans le mode 3, le potentiomètre

3

est règlé sur P et

la commande se déclenche immédiatement.

La temporisation est fixe (2 min).

Mode Test :

Ce mode permet de valider la zone de détection.

Pour sélectionner ce mode, mettre le potentio-mètre

1 sur la position "test".

Chaque détection sera alors signalée par l’allumage

du voyant V1

4 durant 1 seconde, si le niveau

d'éclairement est inférieur au seuil réglé.

Les sorties d'éclairages S1 et S2 ne sont pas com-

mandées dans ce mode, les réglages de temporisa-

tion sont ignorés.

Mise sous tension

A la mise sous tension, la détection est inhibée pen-

dant 30 sec. maximum (la led rouge clignote).

Réglages

Les 2 tableaux ci-dessous vous permettront d’effec-

tuer les réglages nécessaires au bon fonctionnement

du détecteur.

Ordre de grandeur de luminosité

Les positions du potentiomètre de ce tableau sont

indicatives et dépendent de l'environnement

d'installation (mobilier, sol, mur…).

Montage

cf annexe

Detector EE811, 52367, is a two-channel presence

presence detector designed to detect low ampli

-

tude movements (e.g. workersitting at a desk).

Detection is by means of 2 pyroelectric sensors

located under detection lens

5.

The sensor

6 measures the brightness in the

room on a continuous basis and compares it

against the level preset by means of potentiom-

eter

2.The head of the detector is directional

at 90° and can be used to adjust the detection

area according to the room configuration.

Control of lighting output S1 :

The lighting output S1 is switched on as soon as

the brightness level set by thepotentiometer

2 is

considered too low and a presence is detected.

After detection, the light remains switched on

during the time period preset by the potentiometer

1 or will be switched off automaticallyas soon as

the brightness level in the room is high enough.

The time delay

1 is started each time presence

detection has occurred.

A push-button connected to makes it pos-

sible to reverse the lighting output state. This

state is maintained for the time period set by

the potentiometer

1

.

In Semi-Automatic Mode (potentiometer

1

set to Sa), switch-on is carried out by pressing

the connected push-button .

It is switched off at the end of the lighting

time-out or by the detector as soon as the

ambient lighting is sufficient.

Association of several detectors: input

It can be associated with one or several

one-channel detector EE810, 52366 in order to

extend its zone of coverage.

Control of presence output S2 :

Presence output S2 is controlled by the

potentiometer

3

preset time as soon as a

movement is detected.

Three alternative modes are offered.

In mode 1, potentiometer 3 is set to a time delay

T2 < 10 min. After 30 sec. monitoring period, S2

is under control for a time period T2 (application:

restart of forced draught, signalling,...).

In mode 2, potentiometer 3 is set to a time

delay T2 > = 10 min. After 15 min. monitoring

period, S2 is under control for a time period T2

(application: new setting of heating system).

In mode 3, potentiometer

3 is set to P and

the command is released immediately.

The delay is fixed (2min).

Test Mode:

This mode makes it possible to validate the

detection area.

To select this mode, set the potentiometer

1

to the position "test".

Indicator V1

4 will indicate any detection by

lighting for one second if the level of illumina-

tion is lower than the preset threshold.

The lighting output S1 is not controlled in this

mode, the time settings will remain ignored.

Power-on:

On power-on, detection is inhibited for 30 sec.

maximum (the red LED flickers).

Installation

See Appendix.

e

i

A

Notice d’instructions

Z

User instructions

Position du

potentiomètre

Valeur

en Lux

Lieux

d’application

15—

2100Couloir

3200Couloir, WC

4300Travail sur écran

5500Bureaux

6800

Salles de classes,

Laboratoire

On

Mesure de la

luminosité inhibée

AI1_EE811_T4_02_AR

test

<10'

>10'

lux

lux

5'

min

P

Commande éclairage

sortie S1

AI1_EE811_T4_02_AR

test

<10'

>10'

lux

lux

5'

min

P

Commande sortie S2

mode 1

AI1_EE811_T4_02_AR

test

<10'

>10'

lux

lux

5'

min

P

Commande sortie S2

mode 2

test

lux

lux

FI

lux

lux

On

5'

min

Test

AI1_EE811_T4_02_AR

test

<10'

>10'

lux

lux

5'

min

P

Commande sortie S2

mode 3

1

EE811, 52367

Type de charges / Lighting loads

S1

10A AC1

230 V

v

S2

2A max.

230 V

v

AI1_EE810_T4_06_AR.eps

Incandescentes, Halogène 230 V

Incandescent Halogen 230 V

2300 W

-

AI1_EE810_T4_06_AR.eps

Halogène TBT (12 ou 24 V) via transformateur ferromagnétique ou électronique

Halogen ELV (12 or 24 V) via ferromagnetic or electronic transformer

1500 W

-

AI1_EE810_T4_06_AR.eps

Tubes fluorescents compensés en parallèle

Parallel compensated fluorescent tubes

290 W / C=32µF

-

AI1_EE810_T4_06_AR.eps

Ballast électronique

Electronic ballast

1000 W

-

Lampes fluocompactes

Compact fluorescent

20 x 18 W

-

LED / LED

20 x 18 W

-

6LE001599B

EE810/

EE810/

EE810/

EE810/

EE810/

EE810/

+

Do not use

Ferromagnetic

Fluocompact

Fluorescent

zone non adhésive

25 mm

40 mm

8 mm

zone adhésif enlevable

6W0039

230 V v
