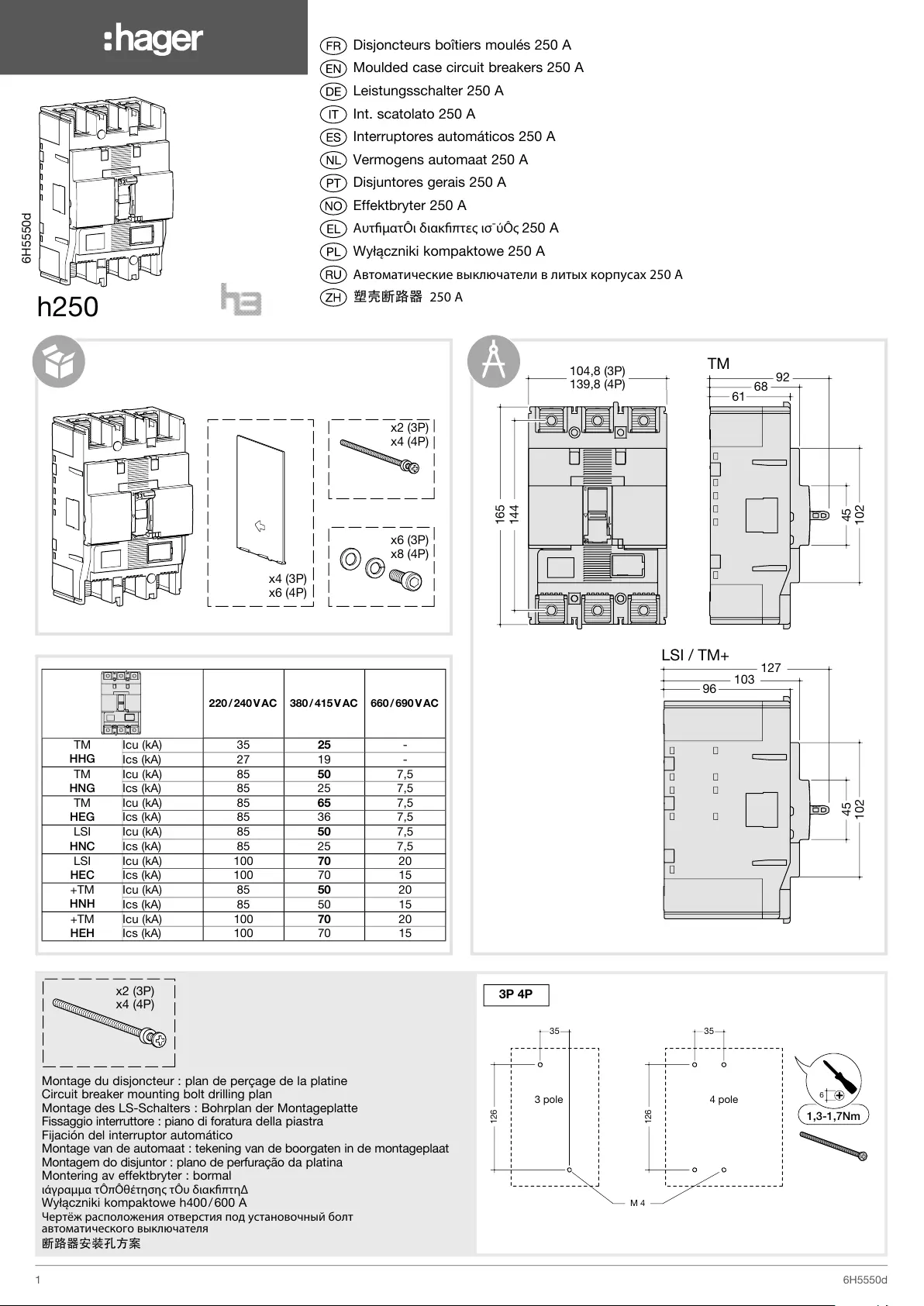

Seite 1/6
Ech. 30%
h250_T1_03
Ech. 50%
165
144
92
68
104,8 (3P)
139,8 (4P)
102
45
TM
127
103
102
45
LSI / TM+
61
96
h250_T1_01Ech. 25 %
h250
Disjoncteurs boîtiers moulés 250 A
Moulded case circuit breakers 250 A
Leistungsschalter 250 A
Int. scatolato 250 A
Interruptores automáticos 250 A
Vermogens automaat 250 A
Disjuntores gerais 250 A
Effektbryter 250 A
ΑυτfiµατÔι διακfiπτες ισ¯ύÔς 250 A
Wyłączniki kompaktowe 250 A
Автоматические выключатели в литых корпусах 250 A
塑壳断路器 250 A
AI1_h250_T1_06.eps
126
35
3 pole
126
35
4 pole
M 4
1,3-1,7Nm
6
Ech. ???
AI1_h250_T1_05.eps
x2 (3P)
x4 (4P)
3P 4P
Montage du disjoncteur : plan de perçage de la platine
Circuit breaker mounting bolt drilling plan
Montage des LS-Schalters : Bohrplan der Montageplatte
Fissaggio interruttore : piano di foratura della piastra
Fijación del interruptor automático
Montage van de automaat : tekening van de boorgaten in de montageplaat
Montagem do disjuntor : plano de perfuração da platina
Montering av effektbryter : bormal
ιάγραµµα τÔπÔθέτησης τÔυ διακfiπτη∆
Wyłączniki kompaktowe h400 / 600 A
Чертёж расположения отверстия под установочный болт
автоматического выключателя
断路器安装孔方案
x4 (3P)
x6 (4P)
x2 (3P)
x4 (4P)
x6 (3P)
x8 (4P)
AI1_h250_T1_04
Disjoncteur à 9%
220 / 240 V AC 380 / 415 V AC 660 / 690 V AC
TM
HHG
Icu (kA) 35 25 -
Ics (kA) 27 19 -
TM
HNG
Icu (kA) 85 50 7,5
Ics (kA) 85 25 7,5
TM
HEG
Icu (kA) 85 65 7,5
Ics (kA) 85 36 7,5
LSI
HNC
Icu (kA) 85 50 7,5
Ics (kA) 85 25 7,5
LSI
HEC
Icu (kA) 100 70 20
Ics (kA) 100 70 15
+TM
HNH
Icu (kA) 85 50 20
Ics (kA) 85 50 15
+TM
HEH
Icu (kA) 100 70 20
Ics (kA) 100 70 15
6H5550d
Insulation accessories
Insulation accessories may be required or even mandatory in
some cases. This table gives the rules to be respected to ensure
the insulation of the live parts around the h3 circuit breakers.
Front connection Rear
connection
Plug-in or
withdrawable
on back plate
For operating voltage ≤500VAC
Accessories No
insulation
accessory
Interphase
barriers
Earth plate Terminal
covers
Terminal cover
zero for rear
connections
Terminal cover
zero for MCCB
Feeding direction
ON
OFF
ON
OFF
ON
OFF
Type of conductor
Insulated
bars or
cables
-
for IP20
Non insulated
bars or ring
lugs
for IP20
for IP20
-
Extension
terminals
for IP20
- -
Cables with
external
cable
terminals
for IP20
- -
Mandatory on top
Possible
Not possible
Mandatory on top and bottom
6H5550d1Hager Electro S.A.S., Boulevard d'Europe, B.P. 3, 67215 OBERNAI CEDEX, France - www.hager.com OCOM 141897Hager 04.21 6H5550d6
6H5550d5
