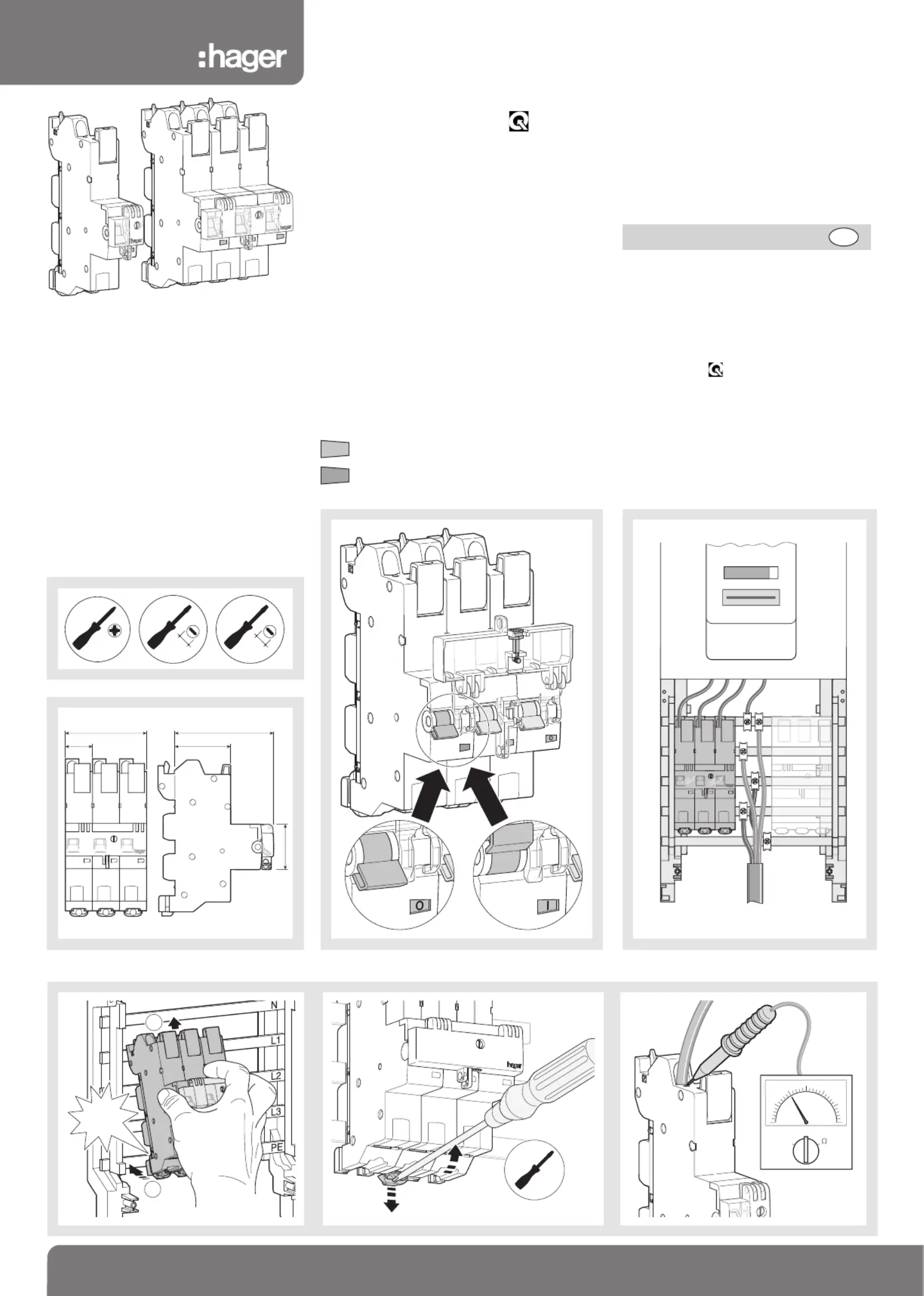

Seite 1/2

6H 5601.c

Sammelschienen-Montage 12 x 5 mm oder 12 x 10 mm

Bei Nichtbeachtung der Installationshinweise

können Brand oder andere Gefahren entstehen.

Einbau und Montage elektrischer Geräte dürfen

nur durch eine Elektrofachkraft erfolgen !

Allgemeine Sicherheitshinweise

SLS-Schalter sind zum Schutz von installierten

elektrischen Leitungen in Gebäuden gegen

Überströme, zum Trennen von

Verbraucheranlagen und zur Sicherstellung

einer entnehmbaren Leistung in einem weiten

Temperaturbereich bestimmt.

Sie sind für die Benutzung durch Laien und für

den wartungslosen Einsatz gebaut.

Bestimmungsgemäße Verwendung

Das manuelle Ein- und Ausschalten erfolgt über

den Betätigungsknebel je Phase.

Die SLS- Schalter sind zusätzlich mit einer vom

Betätigungsmechanismus unabhängigen eindeutig

ablesbaren Kontaktstellungsanzeige ausgestattet :

Grün: Ausgeschaltet

Rot: Eingeschaltet

Bedienung

Quick Connect Anschluss

•Anschluss Zugangsseite:

Schienensystem 40 mm nach DIN 43870 T.2,

12 x 5 mm und 12 x 10 mm.

•Anschluss Abgangsseite:

Leitungen nach DIN 43870 T.3 oder flexibel

ohne Aderendhülse, 1,5 bis 16 mm

Technische Daten

100

Click !

PZ2 oder Ø 5,5mm

230

000000

Zähler

Einspeisung

HTS ...

Spannungskontrolle

Es gelten die allgemeinen Geschäfstbedingungen der Hager

Tehalit Vertriebs GmbH bzw. die gesetzliche Regelung.

Garantie

SLS-Schalter für Sammelschienen-

montage Quick Connect

(selektiver Hauptleitungsschutzschalter,

SHA-Schalter)

Montage

und Bedienungsanleitung

PZ 2

5,5 4

Hager SAS - 132 bld d’Europe - BP 78 - 67 212 Obernai cedex (FRANCE) - Tél. +333 88 49 50 50 - www.hagergroup.net2

Hager 09.2009

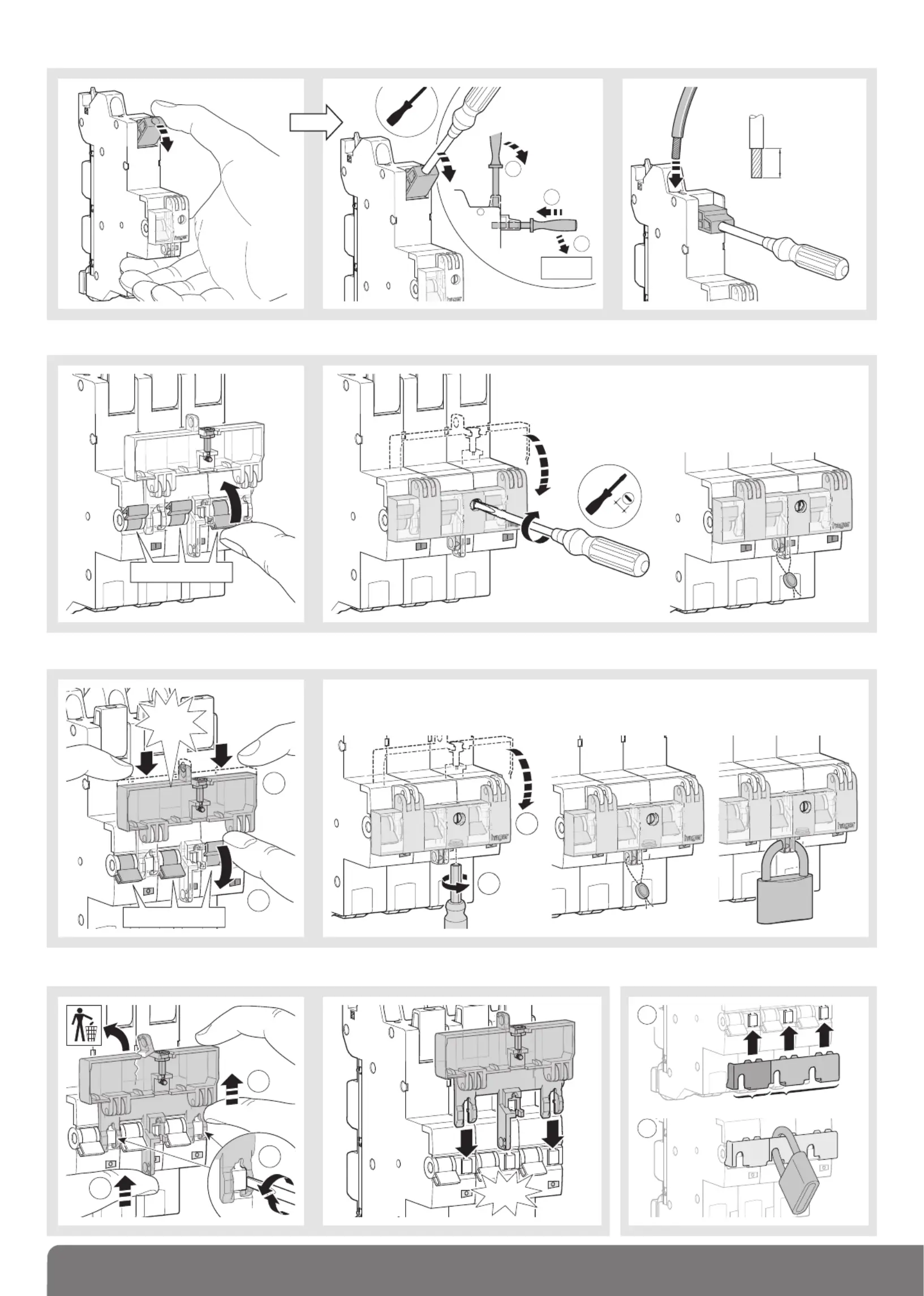

6H 5601.c

Anschluss

Bedienungsanleitung Multifunktionsverschluss

Verschieben von Kundenstellung auf VNB-Stellung (SLS ausgeschaltet)

Austauschen des Multifunktionsverschlusses

SLS einschalten

Verschließmöglichkeiten in der Kundenstellung

(Auslieferungszustand)

• In der Kundenstellung kann mit der Sperrschraube das

Gerät bei geschlossener Kappe gegen mutwilliges

Betätigen gesichert werden.

• Oder Sperrung mit Plombierdraht.

Click !

SLS ausschalten

Verschließmöglichkeiten in der VNB-Stellung

• Sperrung mit Spezialschlüssel

Anti-Lux.

• Sperrung mit Plombierdraht.

• Sperrung mit Vorhängeschloss

(Bügeldurchmesser bis 5 mm).

12 mm

Click !

Hand

wegnehmen

PZ2

Ø 5,5

ODER

Sperrteil HZT 532

Produktspezifikationen

Marke:	Hager
Kategorie:	Stromkreisunterbrecher
Modell:	HTS116E
AC Eingangsspannung:	230-400 V
Nominale Stromabgabe:	16 A
Anzahl der Pole:	1P
Reihe von Modulen:	1.5
