AVERTISSEMENT:Pour des raisons de sécurité, lire et com-

prendre toutes les instructions avant l’installation. Avant l’in-

stallation des fils, couper le courant au niveau de la boîte des

fusibles ou du disjoncteur.

Les appareils d’éclairage encastrés Halo sont conçus en con-

formité avec les exigences du dernier Code national de l’élec-

tricité et sont certifiés par les UL conformément aux normes

UL 1598. Avant de commencer à installer quelque luminaire

encastré que ce soit, veuillez vérifier votre code régional de

l’électricité. Ce code définit les normes en matière de câblage

pour votre région. Lisez-le attentivement avant l’installation

de l’appareil.

Installation dans une Nouvelle Construction

• Ce produit a été conçu pour une installation où il n’entrera

PAS en contact avec l’isolant. L’isolant thermique doit être

maintenu à une distance mini-male de trois pouces (3 po)

par rapport au boîtier.(Fig. 1).Toutes les autres matières

combustibles doivent être espacées non moins d’un dem

i-pouce (1/2”), soit 12,7 mm, de toutes les pièces de l’ap-

pareil d’éclairage. Les points d’appui et la garniture qui

ragréent l’ouverture au plafond ou à la surface du mur

seront permis de se mettre en contact avec les matières

combustibles.

•L’appareil est spécialement conçu pour les endroits où il

peut entrer en contact avec des isolants. (Voir Fig. 1)

•Grâce au système de verrouillage conçu pour les supports

de cet appareil, on peut installer le boîtier sur toute la

longueur des barres. Placer les supports de sorte que les

pattes d’attache (à clouer) ne sont pas tournées vers le boîti-

er. (Voir Fig. 2)

• Les supports peuvent être raccourcis pour s’adapter à un

cadre de 12 po. Faire passer les supports à l’intérieur de

chaque extrémité jusqu’à ce qu’ils se chevauchent, puis les

briser à la hauteur des encoches (aucun outil n’est néces-

saire et les supports n’ont pas besoin d’être retirés du cadre

en plâtre).

Étape 1 Allonger les supports pour qu’ils s’emboîtent dans

les solives. Installer l’appareil en enfonçant les pattes d’at-

tache dans les solives à l’aide d’un marteau. Les supports

doivent être parallèles au bord inférieur des solives. (Fig. 2)

Étape 2 Suivre dans l’ordre les Étapes 1 à 4 de la section intit-

ulée «Connexions Électriques».

Étape 3 Placer l’appareil sur les supports. Pour le fixer au pla-

fond, serrer la vis et/ou rentrer les pattes dans les supports

afin de bloquer l’appareil contre les supports. (Fig. 2)

Installation pour les Plafonds Suspendus

Étape 1 Marquer le centre de l’ouverture sur la tuile du pla-

fond et faire un trou (diamètre de 4-1/2").

Étape 2 Placer la tuile dans la grille de la barre en «T».

Étape 3 Placer l’appareil sur les supports en T. Les fixer à l’aide

de vis (non fournies) comme illustré (Fig. 3)

Risque de choc électrique

Couper le courant au fusible ou au dis-

joncteur avant l’installation ou toute

intervention

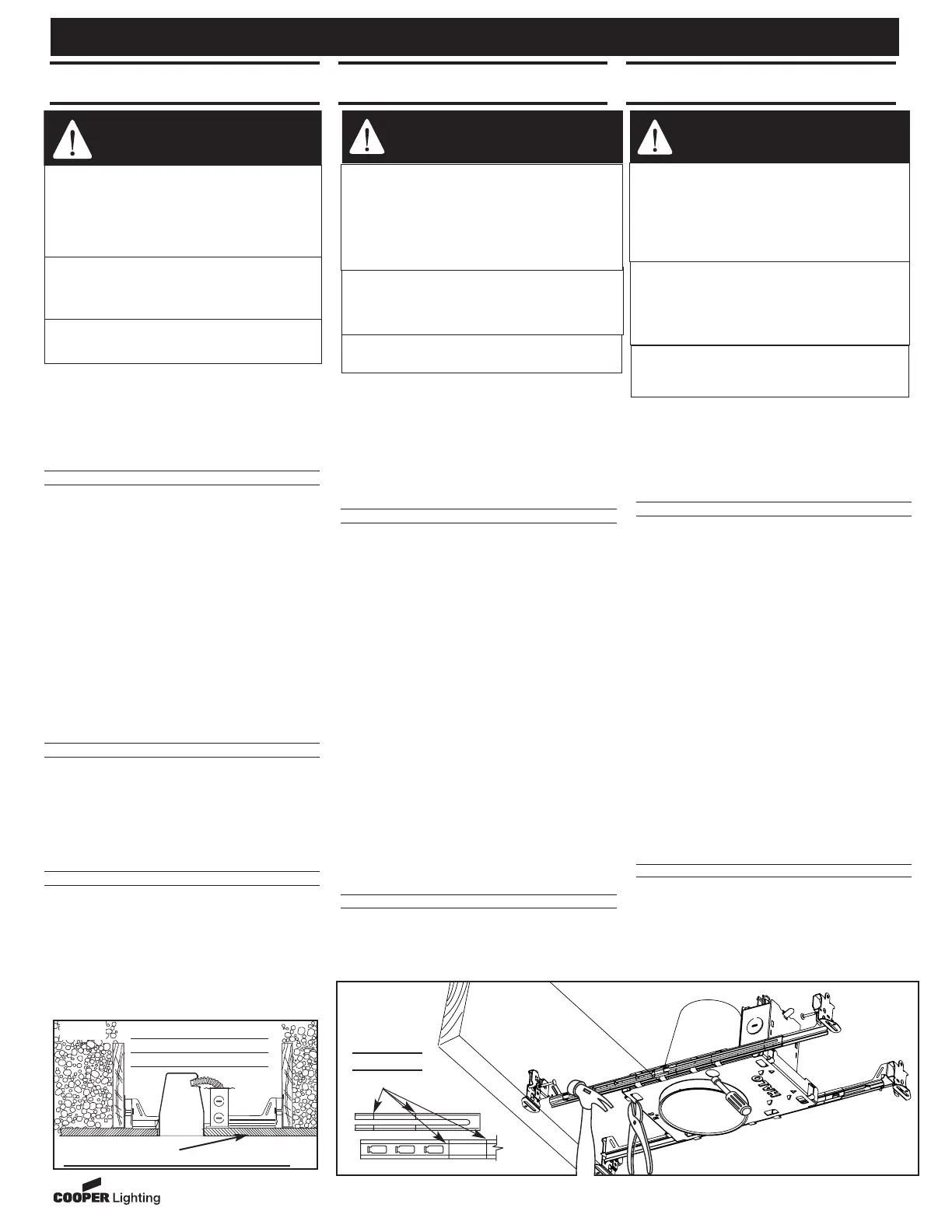

Recessed Downlight Luminaire EncastréLuminaria Empotrada

HALO

®

FIG 1

11632624Customer First Center • 1121 Highway 74 South • Peachtree City, GA 30269 • 770.486.4800 • FAX 770.486.4801

Ceiling Line/ Plafond / Línea del Cieloraso

Keep insulation 3”away

Maintenez l’isolant éloigné de 3 po.

Mantener el aislamiento a 3" de distancia

WARNING

Risk of Fire

Supply conductors (power wires)

connecting the fixture must be

rated minimum 90°C

If uncertain, consult an electrician

Risk of Electric Shock

Disconnect power at fuse or circuit

breaker before installing or servicing

Risk of Fire/Electric Shock

If not qualified, consult an electrician

Risque d’incendie

Les conducteurs d’alimentation (câbles

électriques) raccordant l’appareil

doivent supporter une température min-

imale de 90°C

En cas de doute, consulter un électricien

Riesgo de descarga eléctrica

Desconectar la electricidad en la caja

de fusibles o del disyuntor antes de

hacer la instalación o realizar tareas de

mantenimiento

Riesgo de incendio/ descarga eléctrica

Si usted no está habilitado, consulte

con un electricista

Riesgo de incendio

Los cables de alimentación (cables dis-

tribuidores de corriente) conectados a la

lámpara deben poder resistir temperat-

uras de 90°C como mínimo.

Si no está seguro, consulte con un electricista.

Risque d’incendie/de choc électrique

Consulter un spécialiste si non qualifié

ADVERTENCIA

WARNING: For your safety read and understand instructions

completely before starting installation. Before wiring to

power supply, turn off electricity at the fuse or circuit breaker

box. Halo recessed fixtures are designed to meet the latest

NEC requirements and are UL listed in full compliance with

UL 1598. Before attempting installation of any recessed fix-

ture check your local electrical code. This code sets the wiring

standards for your locality and should be carefully studied

before starting.

Installation in New Construction

• Fixture is designed for installation where it will NOT come in

contact with insulation. Thermal insulation must be kept a mini-

mum of three inches (3”) away from the housing.(Fig. 1).

All other combustible materials must be spaced no less than

one-half inch (1/2”) from all parts of the fixture. The points

of support and the trim finishing off the opening in the ceil-

ing or wall surface shall be permitted to be in contact with

combustible materials

• Bar Hangers for this fixture are of interlocking design to

allow positioning of housing along entire length of bars.

Position bar hangers as shown. (Fig. 2)

• Bar hangers may be shortened to fit 12" framing. Pass bar

hangers through each end until the bars overlap, then break

off at score lines (no tools required and bar hangers do not

need to be removed from plaster frame).

Step 1 Extend bar hangers to fit between joists. Position fix-

ture by hammering nails into joists. Hangers should be

level with bottom of joists. (Fig. 2)

Step 2 Follow Steps 1 through 4 under “Electrical Connection.”

Step 3 Position fixture on hanger bars. To secure fixture posi-

tion in ceiling, tighten screw and/or squeeze tabs into

hanger bars to lock fixture in place on bars. (Fig. 2)

Installation in Suspended Ceilings

Step 1 Locate center of proposed opening on ceiling tile and

cut a 4-1/2" diameter hole.

Step 2 Place ceiling tile in T-bar grid.

Step 3 Snap fixture on T-bars. Secure with screw (not included)

as shown (Fig. 3)

Step 4 Follow Steps 1 through 4 under “Electrical Connection.”

Step 5 Center Fixture over opening. To secure fixture position

in ceiling, tighten screw and/or squeeze tabs into

hanger bars to lock fixture in place on bars. (Fig. 2)

Installation in New Construction - Strapped Ceilings

Option 1 Nail Installation on the joist.

• Use guide hole below nail to align bar hanger bracket below

joist to adjust for the thickness of the strapping

• Align guide hole below the joist to where you just see

through the guide hole and hammer nails into joists

• Additional nails or screws may be used in the hanger tab hole

Option 2 Installation on strapping

• Use levelling flange to position housing on bottom of strap-

ping (strapping must be spaced between 12” to 24” apart)

• Use slot or hole in levelling flange to secure the bar hanger

ADVERTENCIA: Por su propia seguridad, lea cuidadosamente

las instrucciones antes de iniciar la instalación. Antes de conectar

la lámpara a la fuente eléctrica, desconecte dicha fuente desde la

caja de fusibles o bajando la palanca principal. Las lámparas Halo

encastradas satisfacen las más recientes normas de instalación

eléctrica (UL 1598). Consulte las regulaciones locales antes de

instalar cualquier lámpara. Estas regulaciones indican el tipo de

cableado autorizado en su localidad y deben ser estudiadas

detenidamente antes de iniciar la instalación.

Instalación en una Construcción Nueva

• ∑El portalámparas está diseñado para ser instalado en

lugares donde NO tenga contacto con el aislamiento. El ais-

lamiento térmico debe mantenerse a no menos de tres pul-

gadas 3" de distancia de la cubierta. (Fig. 1).Todo el resto de

materiales combustibles deben mantenerse a media pulga-

da (1/2”) de todas las piezas del portalámpara.

Los puntos de apoyo y el acabado de los adornos que se

desprenden de la abertura en el cielo raso o la superficie de

la pared pueden estar en contacto con los materiales com-

bustibles.

• Los colgadores de barra de este modelo permiten deslizar el

portalámparas a todo lo largo de la barra, hasta encontrar la

posición ideal. Coloque los colgadores de barra de modo

que las marcas sobre la barra queden en sentido opuesto al

portalámpara. (Fig. 2)

• Los colgadores de barra se pueden acortar para que entren

en un marco de 12". Pase los colgadores de barra a lo largo

de cada extremo hasta que las barras se superpongan,

luego rómpalos en las marcas para corte (no se necesitan

herramientas ni retirar los colgadores del marco de yeso).

Paso 1Extienda los colgadores de barra hasta que queden

fijos entre las vigas. Coloque el portalámparas entre las vigas,

usando un martillo para doblar sus extremos por las marcas

sobre la barra. Los colgadores deben quedar a la misma

altura que el fondo de las vigas. (Fig. 2)

Paso 2 Siga los Pasos 1 a 4 descritos en “Conexión Eléctrica.”

Paso 3 Coloque el portalámpara sobre los colgadores de barra.

Para fijar la posición de la lámpara sobre el cielo raso, asegure el

tornilo y/o inserte las lengüetas en los colgadores de barra para

bloquear la lámpara sobre los colgadores. (Fig. 2)

Instalación en un Cielo Raso Falso

Paso 1 Marque, sobre el elemento móvil del cielo raso falso,

el punto por donde entrará el portalámpara y recorte un

hueco de 4 1/2" de diámetro.

Paso 2 Coloque sobre el elemento móvil del cielo raso falso

la rejilla de la barra en “T”.

Paso 3 Encaje la lámpara sobre las barras en T Asegurar con

un tornillo (no incluido) como se muestra (Fig. 3).

Paso 4 Siga los Pasos 1 a 4 descritos en “Conexión Eléctrica.”

AVERTISSEMENT

FIG 2

Score Lines

Encoches

Marcas
