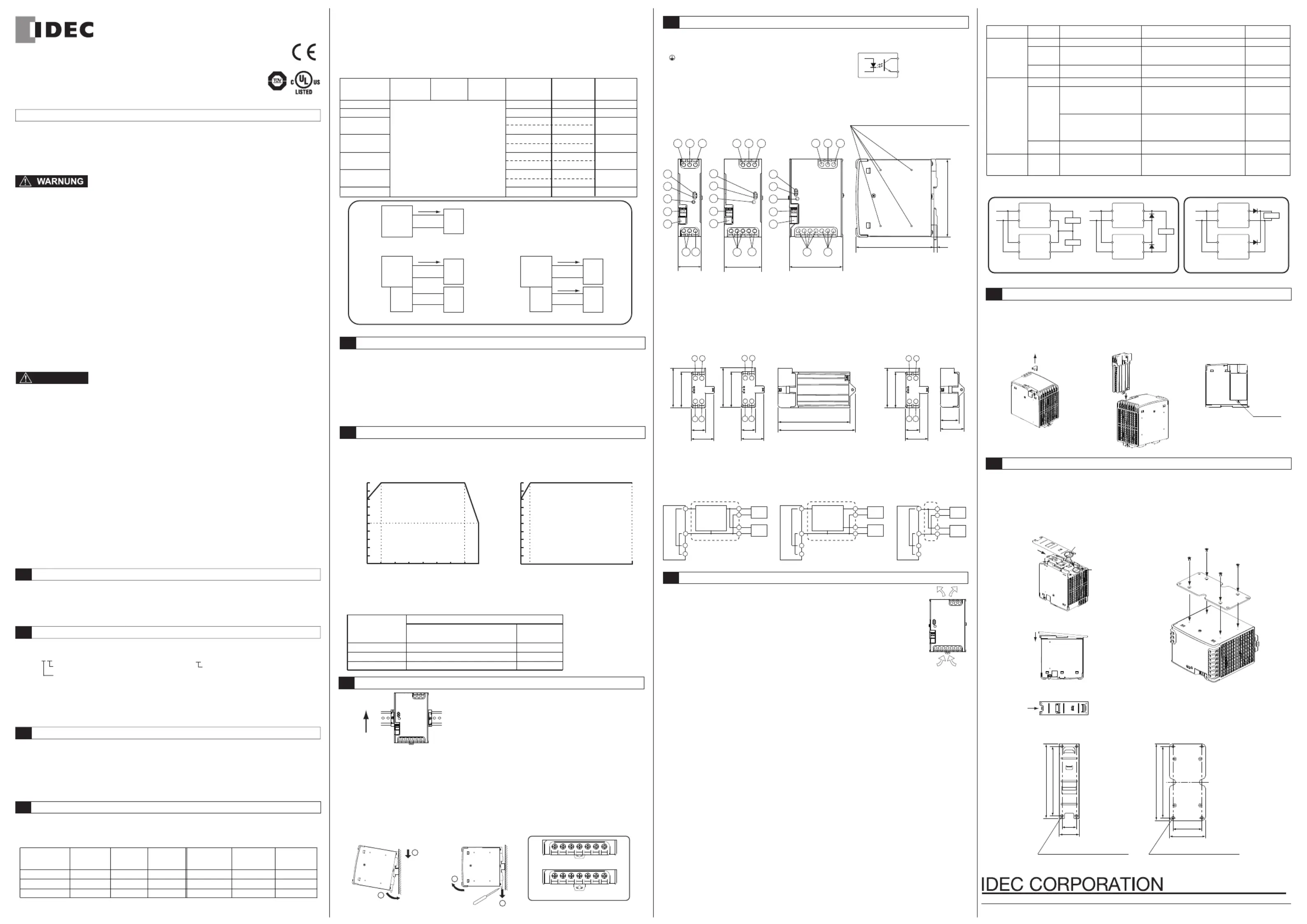

Betriebsanleitung
Schaltnetzgerät
PS6R Serie
B-1522(2)
Lesen Sie diese Betriebsanleitung sorgfältig durch, bevor Sie das Schaltnetzgerät in Betrieb nehmen.
Sicherheitsmaßnahmen
・Lesen Sie die folgenden Sicherheitsmaßnahmen sorgfältig durch, bevor Sie mit der Installation, der Verkabelung und dem
Betrieb beginnen, um eine störungsfreie Funktion des Gerätes zu gewährleisten.
・Diese Betriebsanleitung unterteilt die Sicherheitsmaßnahmen nach ihrer Wichtigkeit in die Hinweise "Warnung" und
"Vorsicht".Die Schaltnetzgeräte PS6R sind für den Einbau in einen Schaltschrank konzipiert. Das vorliegende Gerät darf nur
innerhalb eines anderen Geräts („Hauptgerät“) betrieben werden. Vergewissern Sie sich vor dem Einschalten der
Stromversorgung, dass das vorliegende Gerät ordnungsgemäß eingebaut ist und dass das Gehäuse des Hauptgeräts
ordnungsgemäß verschlossen ist.
Die Angabe "Warnung" bedeutet, daß nicht ordnungsgemäßer Betrieb zu schweren Verletzungen führen oder den Tod zur
Folge haben kann.
・Benutzen Sie die Schaltnetzgeräte nicht in Steuerungsanlagen von Flugzeugen, Zügen oder atomaren Einrichtungen, in
denen eine Funktionsstörung der Schaltnetzgeräte zu schweren Verletzungen führen oder Lebensgefahr bedeuten kann.
Diese Schaltnetzgeräte sind für den Einbau in allgemeinen elektronischen Geräten konzipiert, wie z.B. Kommunikations-
geräten, Messgeräten oder Industriesteuerungen.
・Achten Sie darauf, dass die Betriebsbedingungen den im Katalog angegebenen Werten entsprechen. Überprüfen Sie die
technischen Daten der Geräte, mit denen Sie die Schaltnetzgeräte verwenden möchten, bevor Sie die Geräte anschließen
und in Betrieb nehmen. Wenden Sie sich an IDEC, falls Sie dazu Fragen haben.
・Ändern oder reparieren Sie das Schaltnetzgerät nicht. Unsachgemäße Änderungen oder Reparaturen durch den Benutzer
können einen elektrischen Schlag, Beschädigungen, Brände, Fehlfunktionen oder andere schwere Unfälle zur Folge
haben.
・Installieren Sie die Schaltnetzgeräte nicht an Orten, an denen eine Person damit in Berührung kommen kann, während die
Schaltnetzgeräte eingeschaltet sind. Berühren Sie das Schaltnetzgerät nicht während des Betriebes oder unmittelbar nach
dem Ausschalten, da sich einige Bauteile erwärmt haben und andere unter hoher Spannung stehen, so daß mit
Verbrennungen oder einem elektrischen Schlag gerechnet werden muß. Die Schaltnetzgeräte PS6R sind für den Einbau in
einen Schaltschrank konzipiert.
・Verbinden Sie die Ausgangsklemmen oder die Ausgangsverdrahtung nicht miteinander. Der dabei entstehende Kurzschluß
könnte Beschädigungen oder einen Brand zur Folge haben.
・Das Gerät, in welches das Schaltnetzgerät eingebaut wird, muß über eine geeignete Schutzeinrichtung verfügen, damit bei
einer Funktionsstörung des Schaltnetzgerätes eine Beschädigung oder Zerstörung des Gerätes vermieden wird. Bei
Ausfall des Schaltnetzgerätes kann es an den Ausgangsklemmen zu sehr hohen Spannungsspitzen oder zu einem starken
Spannungsabfall kommen.
・Schalten Sie die Netzspannung ab, bevor Sie das Schaltnetzgerät anschließen. Sorgen Sie für eine ordnungsgemäße
Verdrahtung. Eine falsche Verdrahtung kann einen elektrischen Schlag oder Beschädigungen zur Folge haben.
Der Hinweis "Vorsicht" wird dort benutzt, wo ein unachtsamer Umgang zu Verletzungen von Personen oder Beschädigungen
am Gerät führen kann.
・Überprüfen Sie die korrekte Betriebsspannung. Eine falsche Eingangsspannung kann zu Sicherungsausfall,
Rauchentwicklung oder Brand führen. Achten Sie auf die richtige Polarität von Ein- und Ausgangsverdrahtung, bevor Sie
die Betriebsspannung anlegen.
・Berühren Sie niemals Teile im Inneren des Schaltnetzgerätes. Verhindern Sie, daß Fremdkörper in das Gehäuse des
Schaltnetzgerätes gelangen. Falls innen liegende Teile mit der Hand berührt werden oder Fremdkörper, wie z.B.
Büroklammern oder Schrauben, in das Innere des Gehäuses gelangen, können Beschädigungen oder Unfälle die Folge
sein.
・Beachten Sie die Reduzierung der Ausgangsleistung bei erhöhter Umgebungstemperatur. Bei nicht ausreichender Kühlung
ist die Umgebungstemperatur in unmittelbarer Nähe des SchaltnetzgerCtes gleich der Betriebstemperatur. Deshalb ist
darauf zu achten, daß das Schaltnetzgerät nur innerhalb der Grenzkurve für die Leistungsreduzierung betrieben wird.
Andernfalls steigt die Betriebstemperatur zu stark an und verursacht Beschädigungen.
・Bei DC-Betrieb ist eine externe Eingangssicherung vorzusehen.
・Verstellen Sie die Ausgangsspannung nur innerhalb des zulässigen Bereiches, da andernfalls die korrekte Funktionsweise
beeinträchtigt und das Gerät sogar beschädigt werden kann.
・Falls während des Betriebes Funktionsstörungen oder Beschädigungen auftreten, schalten Sie sofort die
Betriebsspannung ab und das Schaltnetzgerät aus. Wenden Sie sich an IDEC.
・Benutzen oder lagern Sie das Schaltnetzgerät nicht unter Umgebungsbedingungen, bei denen es starken Vibrationen oder
Stößen ausgesetzt ist. Andernfalls können Beschädigungen die Folge sein.
・Bevor Sie das Hauptgerät, in welches das vorliegende Gerät eingebaut ist, transportieren, müssen Sie sich vergewissern,
dass das vorliegende Gerät ordnungsgemäß befestigt ist. Andernfalls kann es zu Beschädigungen am vorliegenden Gerät
und/oder am Hauptgerät kommen.
・Installieren Sie das Schaltnetzgerät nicht in Umgebungsbedingungen, in denen es direktem Sonnenlicht, Eisenpartikeln,
Ölspritzern, Schwefelwasserstoffen oder anderen Chemikalien ausgesetzt ist. Benutzen Sie das Schaltnetzgerät nicht in
feuchten Räumen, wie Kellern oder Gewächshäusern, und nicht an Orten mit unzulässig niedrigen Temperaturen, wie in
Kühlschränken oder vor Luftaustritten von Klimaanlagen.
4
Nenndaten
●Netzteil
Die Ausgangsleistung des Schaltnetzgerätes darf die unten angeführten Werte nicht überschreiten.
Leckstrom : 1.0mA max
8
Kennzeichnung der Anschlüsse
2
Typenschlüssel
1
Sicherheitsbestimmungen
●Netzteil
PS6R- 24□
Normen: UL508(UL Listing), ANSI/ISA 12.12.01(UL Listing), CSA C22.2 Nr.107.1(c-UL Listing),
CSA C22.2 Nr.213(c-UL Listing), EN60950-1, EN50178
EMC : EN61204-3 Klasse B(Wickeln Sie bei Verwendung des Netzteils (PS6R-F24, -G24) in Verbindung mit der
Zubehöreinheit (PS9Z-6RM3, -6RM4, -6RM6) jeden Ausgangsdraht der Zubehöreinheit einmal um einen
Ferritkern (KITAGAWA INDUSTRIES CO., LTD. : RFC-13MA).)
Ausgangsspannungsschlüssel 24 : 24V
Ausgangsleistungsschluessel F : 120W
●
Netzteil
①(L) AC Eingangsklemme
②(N) AC Eingangsklemme
③( ) Erdung (Schutzerdung)
④(-V) DC Ausgangsklemme
⑤(+V) DC Ausgangsklemme
⑥(VR.ADJ) Einstellung der Ausgangsspannung
⑦(DC ON) Betriebsanzeige
⑧(DC LOW) Anzeige für niedrige Ausgangsspannung
* Beim Ein- oder Ausschalten des AC-Eingangs leuchtet
die LED kurzzeitig auf. Dies stellt jedoch kein Problem dar.
Kontakttyp: Transistorausgang
Kontaktnennwerte: max. 50 V DC, max. 50 mA
6
Leistungsminderung
1. Minderung in Abhängigkeit von der
Betriebsumgebungstemperatur
Die Betriebsumgebungstemperatur ist die Temperatur in
der Nähe des Netzgeräts.
Eingangsspannung (V)
85 100
0
10
20
30
40
50
60
70
80
90
100
Ausgangsstrom (%)
Montage A
① Achten Sie auf eine ausreichende Luftzirkulation, damit die im Betrieb
entstehende Wärme abgeleitet werden kann.
Die Öffnung des Schaltnetzgerätes darf nicht blockiert werden.
② Es muß ein freier Abstand von mindestens 20 mm rund um das Schaltnetzgerät vorhanden sein.
③ Falls bei erhöhter Umgebungstemperatur eine Reduzierung der Ausgangsleistung
nicht möglich ist, muß das Schaltnetzgerät fremdbelüftet werden.
④ Die Erdungsklemme ist vollständig an einen guten Erdungspunkt anzuschließen.
⑤ Nur Kupferdraht verwenden, der für mindestens 60°C geeignet ist.
Hinsichtlich des geeigneten Drahttyps und der Anzahl der Adern beachten Sie bitte die Auflistung in
Tabelle 1.
(Um Konformität mit UL508, CSA C22.2 Nr. 107.1 zu erzielen, muss der in Tabelle 1 genannte
Drahttyp verwendet werden.)
⑥ Anzugsdrehmoment der Schraubklemmen 0,8 N
•m.
⑦ Justierung der Ausgangsspannung
Die Ausgangsspannung kann innerhalb von ± 10% der Nennausgangsspannung mit dem Potentiometer VR.ADJ
(output voltage adjustment) eingestellt werden. Wird der Wert von 10% überschritten, kann der Überspannungsschutz
ansprechen.
⑧ Überlastschutz
Falls aufgrund einer Überlast ein zu hoher Strom fließt, fällt die Ausgangsspannung ab. Wird die Last auf ein normales
Niveau reduziert, wird die Ausgangsspannung wieder hergestellt. Es ist zu beachten, daß eine Überlast oder ein
Kurzschluß über einen längeren Zeitraum interne Bauelemente beschädigen oder zerstören kann.
⑨ Überspannungsschutz
(PS6R) Das PS6R Schaltnetzgerät wird durch Trennen vom Netz manuell zurückgesetzt. Tritt ein durch Überspannung
verursachter Ausgangsspannungsabfall auf, unterbrechen Sie die Betriebsspannung für ungefähr 1 Minute, um diesen
Fehler zu beseitigen.
(PS9Z-6RM ) Fällt die Ausgangsspannung infolge Überspannung ab, werden die internen Komponenten beschädigt. □
Wenden Sie sich in diesem Fall an IDEC.
⑩ Prüfung des Isolationswiderstandes und der Spannungsfestigkeit
Bei dieser Prüfung werden jeweils die Eingangs- und die Ausgangsklemmen verbunden. Ein zu schneller Anstieg oder
Abfall der Prüfspannung erzeugt einen Spannungsimpuls, der das Schaltnetzgerät beschädigen kann. Bei
Verwendung eines Zubehörgeräts dessen Ausgang mit dem Ausgang des PS6R (+ und -) kurzschließen.
⑪ Serienbetrieb
Zwei PS6R Schaltnetzgeräte können in Reihe geschaltet werden. [siehe Abb. 2] Wenn die Schaltnetzgeräte in Reihe
geschaltet werden, wie in Abb. 2(b) gezeigt, eine Schottkydiode in die Ausgangsleitung jedes Netzgeräts einsetzen.
DC-DC-Wandler können nicht in Reihe geschaltet werden.Wählen Sie eine Schottkydiode mit einer Umkehrspannung
aus, die größer oder gleich ist wie die Ausgangsspannung des Netzteils und deren Stromstärke dem verwendeten
Nennstrom entspricht.
⑫ Parallelbetrieb
Das Netzgerät PS6R kann sowohl als Reservegerät als auch zur Kapazitätssteigerung eingesetzt werden.
DC-DC-Wandler können nicht parallel geschaltet werden. Wird das PS6R zur Kapazitätssteigerung verwendet,
die folgenden Hinweise beachten:
(1) Die Umgebungstemperatur des PS6R darf nicht mehr als 40 °C betragen.
(2) Während des Parallelbetriebs können keine direkten Anschlüsse am Ausgang vorgenommen werden. Dioden an
der Ausgangsseite jedes Netzgeräts anschließen [siehe Abb. 3].
(3) Die Ausgänge der einzelnen Netzgeräte aneinander anpassen. Die Spannungsdifferenz zwischen den
Netzgeräten darf max. 30 mV betragen.
(4) Alle Ausgangskabel müssen denselben Querschnitt und dieselbe Länge haben.
(5) Die Ausgangsspannung nur so hoch einstellen, dass der abfallende Teil der Durchlassspannung (VF) der Dioden
ausgeglichen wird.
(6) Eingangsspannung gleichzeitig anlegen.
(7) Wählen Sie eine Diode mit einer Umkehrspannung aus, die größer oder gleich ist wie die Ausgangsspannung des
Netzteils, und deren Stromstärke größer oder gleich ist wie der dreifache Ausgangsstrom des Netzteils.Einen für
die von den Dioden erzeugte Wärme geeigneten Kühlkörper verwenden.
9
Installation des Schaltnetzgerätes
Betriebstemperatur : -10 bis +70
o
C
(Ohne Vereisung. Details zur Leistungsminderung sowie zu den sicherheitsrelevanten
Temperaturen finden Sie unter „6. Leistungsminderung“.)
Lagertemperatur : -25 bis +75
o
C (ohne Vereisung)
Luftfeuchtigkeit für Betrieb und Lagerung : 20 bis 90% rel. Luftfeuchtigkeit (keine Kondensation)
Seehöhe : Bis zu 2000 m
Verschmutzungsgrad : 2
3
Bedingungen
5
Zulässiger Eingang
Die Ausgangsleistung des Schaltnetzgerätes darf die unten angeführten Werte nicht überschreiten. (Nicht
entgegenkommend mit Sicherheitsstandards) Bei DC-Betrieb ist eine externe Eingangssicherung vorzusehen.
●Netzteil
・85 bis 264VAC / 110 bis 350VDC
(Eine Minderung ist jedoch erforderlich, wenn die Spannung zwischen 85 und 100 V AC und zwischen 110
und 140 V DC liegt. Zu weiteren Informationen siehe „6. Leistungsminderung“.)
●Zubehörgerät
・Diese an das Netzgerät (PS6R) anschließen. Die Zubehörgeräte können nicht als eigenständige Geräte
verwendet werden.
Umgebungsbetriebstemperatur (°C)
-10 0 10 20 30 40 50 60 70
0
10
20
30
40
50
60
70
80
90
100
Ausgangsstrom (%)
2. Minderung in Abhängigkeit von der
Eingangsspannung (Ta = 25°C)
264
7
Montage
<Montage auf einer 35 mm-DIN-Schiene>
(1) Befestigen Sie die DIN-Schiene auf einer Fronttafel.
(2) Führen Sie die Kerbe im Boden des Schaltnetzgerätes in die DIN-Schiene. Die Seite mit den Netzanschluessen muß
nach oben weisen. Drücken Sie das Schaltnetzgerät auf die Fronttafel.
(3) Benutzen Sie die Montageklammern BNL6 auf beiden Seiten des Schaltnetzgerätes, um das Gehäuse gegen
seitliches Verschieben zu sichern.
<Demontage>
Gemäß der nachstehenden Abbildung einen Schraubendreher mit flacher Klinge in den Haken einstecken und diesen
nach unten (Pfeil) ziehen, um die Sperre zu lösen. Das Schaltnetzgerät kann dann von der Schiene abgenommen
werden. Um das Schaltnetzgerät wieder auf die DIN-Schiene zu setzen, den DIN-Befestigungshaken eindrücken und das
Gerät auf die Schiene setzen.
Hinweis: Dieses Produkt kann nur in der Ausrichtung „Montage A“
(Standard-Montageausrichtung) verwendet werden.
Luft
PS6R-F24,-G24,-J24,PS9Z-6R□□
PS6R-F24,-G24,-J24
●Zubehörgerät (DC-DC-Wandler)
PS9Z-6RM□
Ausgangsspannungsschlüssel 1 : +5V
2 : +12V
3 : 5V/+5V-
4 : -15V/+15V
5 : +5V/+12V
6 : -12V/+12V
●Zubehörgerät (Erweiterungsmodul)
PS9Z-6RS1
●Zubehörgerät
Die Ausgangsleistung des Zubehörgerätes darf die unten angeführten Werte nicht überschreiten.
Bei Verwendung des DC-DC-Wandlers (PS9Z-6RM ) den Ausgangsstrom vom PS6R um 1 A verringern [siehe □
Abb. 1(b)].
Wenn das Erweiterungsmodul (PS9Z-6RS1) verwendet wird, darauf achten, dass der Gesamtausgangsstrom
und die Gesamtausgangsspannung des PS6R und des Erweiterungsmoduls den Nennausgangsstrom und die
Nennausgangsspannung des PS6R nicht überschreiten [siehe Abb. 1(c)].
110 140
350
(ACV)
(DCV)
10
Verwenden eines Zubehörgeräts
11
Verwenden einer Montagehalterung
Die nachstehenden Abbildungen beachten, wenn eine Montagehalterung (Zubehör) am PS6R befestigt wird.
Wenn davon auszugehen ist, dass das Hauptgerät, in welches das vorliegende Netzteil eingebaut ist, starken
Vibrationen oder Stößen ausgesetzt sein wird, empfehlen wir, das Hauptgerät an einer DIN-Schiene zu befestigen oder
das PS9Z-6R2F zu verwenden.
Die Anordnung der Montagebohrungen ist in den Abbildungen unten dargestellt.
39
28
135
145
4-M4 oder 4- 4,5 Bohrungenφ
PS9Z-6R1F
PS9Z-6R2F(Montage an der Unterseite)
4-M4 oder 4- 4,5 Bohrungenφ
<PS9Z-6R1F>
<PS9Z-6R2F>
Abb.2
Serienbetrieb
L
N
L
N
+V
-V
L
N
+V
-V
Laden
L
N
L
N
+V
-V
L
N
+V
-V
Laden
(a)
Abb.3 Parallelbetrieb
●Zubehörgerät (DC-DC-Wandler)
DC Ausgangs- DC Ausgangs- DC Ausgangs-⑪ ⑫ ⑬
klemme klemme klemme
PS9Z-6RM1: +5V +5V COM(0V)
PS9Z-6RM2: +12V +12V COM(0V)
PS9Z-6RM3: -5V +5V COM(0V)
PS9Z-6RM4: -15V +15V COM(0V)
PS9Z-6RM5: +12V +5V COM(0V)
PS9Z-6RM6: -12V +12V COM(0V)
●Zubehörgerät
(Erweiterungsmodul = PS9Z-6RS1)
⑭(-V) DC Ausgangsklemme
⑮(+V) DC Ausgangsklemme
①Schieben Sie die Klammer in die Position VERRIEGELN.
Schieben Sie das Teil A des Montagewinkels in die
Position B am Boden des Schaltnetzgerätes.
②Drücken Sie den Montagewinkel nach unten zum
Schaltnetzgerät hin.
③Überprüfen Sie, ob der Montagewinkel von der Klammer
verriegelt wurde.
Zum Befestigen der Montagehalterung am P6SR die
vier im Lieferumfang enthaltenen Schrauben (M3 × 6,
Flachkopfschraube) in die Schraubenlöcher
eindrehen.
Empfohlenes Anzugsmoment: 0,5 bis 0,6 N•m
Abb. 1 Max. Ausgangsstrom des PS6R bei Verwendung eines Zubehörgeräts
(a)PS9Z-6RM1,-2 (b)PS9Z-6RM3,4,5,6
・
Die Anschlüsse und der DC-DC-Wandler PS9Z-6RM1 und PS9Z-6RM2 sind intern verbunden. Darauf achten, dass ⑪ ⑫
der Gesamtausgangsstrom von und nicht größer ist als der Nennausgangsstrom der einzelnen DC-DC-Wandler.⑪ ⑫
・ ④Anschluss des PS6R und Anschluss des DC-DC-Wandlers sind intern verbunden.⑬
・ ④Anschluss des PS6R und Anschluss des Erweiterungsmoduls sowie Anschluss des PS6R und Anschluss ⑭ ⑤ ⑮
des Erweiterungsmoduls sind intern verbunden.
・Bei Modellen mit mehreren Ausgängen gibt es einen Unterschied hinsichtlich der zum Starten der Ausgänge
erforderlichen Zeit. Testen Sie daher den Betrieb mit dem betreffenden System, bevor Sie das Schaltnetzgerät in
Betrieb nehmen.
L
N
L
N
+V
-V
L
N
+V
-V
Laden
Laden
(b)
OBEN
(c)PS9Z-6RS1
PS6R
PS9Z-
6RM□
Laden
Io
PS6R
Laden
(Io-1) max.
Laden
PS9Z-
6RS1
PS6R
Laden
(Io-Is) max.
Laden
Is
(a) Nur PS6R
(b) PS6R + DC-DC-Wandler
(c) PS6R + Erweiterungsmodul
+V
-V
+V
-V
+V
-V
Io : Nennausgangsstrom des PS6R
Is : Ausgangsstrom des Erweiterungsmoduls
(jedoch Is ≤ 10 A und Is ≤ Io )
Montagebohrungen für die Montagehalterung des PS9Z-6R2F
Werden keine Schrauben der vorgegebenen Länge
verwendet oder wenn Fremdkörper in diese
Bohrungen gelangen, kann es zu Störungen oder
zum Brand kommen.
Zur Befestigung der Montagehalterung
PS9Z-6R2F nur diese
Bohrunverwenden.
C
E
(Empfohlenes Anzugsmoment:
1,4 bis 2,0 N•m)
(Empfohlenes Anzugsmoment:
1,4 bis 2,0 N•m)
<Demontage>
3
4
<Montage>
1
2
VORSICHT
<Verriegeln>
<Entriegeln>
Hakenposition
Einfacher Schaltplan:
*
Im Betrieb zur Kapazitätssteigerung darf die Umgebungstemperatur
des PS6R nicht mehr als 40 °C betragen.
Bei Verwendung eines Zubehörgeräts die nachstehenden Abbildungen beachten.
①Die Kappe vom PS6R abnehmen.
(Die abgenommene Kappe an
einem sicheren Ort aufbewahren.)
③Das Zubehörgerät mit der Schraube im
PS6R befestigen.
Empfohlenes Anzugsmoment: 0,5 bis
0,6 N•m
②Das Zubehörgerät in den
entsprechenden Anschluss
am PS6R einstecken.
Schraube
DC/DC
Wandlung
Laden
Laden
11
13
12
13
DC/DC
Wandlung
Laden
Laden
11
13
12
13
PS6R
PS6R
+V
-V
Laden
Laden
15
14
15
14
PS6R
5
4
5
4
5
4
+V
-V
10
10
+V
-V
10
10
10
10
2014.9
http://www.idec.com
Umgebungsbetriebstemperatur (°C)
Hinweis: Die Umgebungsbetriebstemperaturen sind gemäß UL508,
ANSI/ISA 12.12.01, CSA C22.2 Nr.107.1, CSA C22.2 Nr.213,
EN60950-1, EN50178 wie folgt festgelegt.
A
B
138,5
148,6
70
56
G : 240W
J : 480W
PS6R- 24 21,6 26,4 5,0 120100 240Ｆ- -
1,4
50/60
PS6R- 24 21,6 26,4 10,0 240100 240Ｇ- -
2,7
50/60
PS6R- 24 21,6 26,4 20,0 480100 240Ｊ- -
5,5 2,2-
50/60
Typenschlüssel
Eingangs-
spannung
V AC
Eingangs-
strom
A
Eingangs-
frequenz
Hz
Ausgangs-
spannung
V DC
Ausgangs-
strom
Max. A
Ausgangs
leistung
Max. W
PS6R-F24,-G24
60
PS6R-J24
60
60
55
PS9Z-6R□□
6060
Typenschlüssel
EN60950-1,
EN50178
UL508, ANSI/ISA 12.12.01,
CSA C22.2 Nr.107.1, CSA C22.2 Nr.213
・ ・PS9Z-6RM1,2,5 PS9Z-6RS1
33.4
21
115.2
107.2
35.8
27.8
53
59
33.4
21
11
13
12
13
15
14
15
14
53
59
33.4
21
53
59
13
11
12
13
・PS9Z-6RM3,4,6
・PS6R-J24
1
2
4
5
85
125
125
3
4
6037
・PS6R-G24・PS6R-F24
1
2
3
1
2
3
6
7
8
9
10
6
7
8
9
10
4
5
5
4
6
7
8
9
10
Eingangs-
strom
5 2,0 10
12 1,0 12
5 1,0
10
PS9Z-6RM1
PS9Z-6RM2
PS9Z-6RM3
24
10,0
PS9Z-6RS1
PS9Z-6RM4
15 0,4
12
-15
0,4
5 1,0
11
12
0,5
-5 1,0
12 0,5
12
-12
0,5
PS9Z-6RM5
PS9Z-6RM6
－
Diese am PS6R anschließen. Die
Zubehörgeräte können nicht als
eigenständige Geräte verwendet
werden.
Typenschlüssel
Eingangs-
spannung
V AC A
Eingangs-
frequenz
Hz
Ausgangs-
spannung
V DC
Ausgangs-
strom
Max. A
Ausgangs
leistung
Max. W
⑨DC-OK-Ausgang (Der Kontakt wird eingeschaltet, wenn das Netzgerät
in Betrieb ist und ausgeschaltet, wenn die Ausgangsspannung abfällt.)
⑩Anschluss für Zubehörgerät (Bei Verwendung eines Zubehörgeräts die
Kappe abnehmen und das Gerät an diesem Anschluss anschließen.)
Typenschlüssel
Adernquerschnitt,
AWG und Anzahl Adern
Drahttyp
Anzugsmoment,
in-lbs (N.m)
PS6R- 24Ｆ
7,0(0,8)
Eingang
AWG18 bis 14, 1 Ader Cu, unbearbeitet, Volldrähte/Litzendrähte
PS6R- 24Ｇ
DC-OK
-Ausgang
AWG22 bis 14, 1 Ader
Abisolierlänge:6 bis 7mm
PS6R- 24Ｊ
Ausgang
AWG18 bis 14, 2 Adern,
für jede Klemme denselben
Adernquerschnitt verwenden
(AWG18 – 7 A, AWG16 – 10 A,
AWG14 – 15 A)
Klemme
Cu, unbearbeitet, Volldrähte/Litzendrähte
-
Cu, unbearbeitet, Volldrähte/Litzendrähte
AWG12, 1 Ader
Cu, Volldrähte/Litzendrähte, Verwendung
mit UL-gelisteten Quetschverbindern, wie
mit Ring- oder Gabelkopf, am Ende des
Leiters vor Befestigung an den Klemmen
des Klemmenblocks
AWG18 bis 14, 1 wire,
(18 AWG - 7 A, 16 AWG - 10 A,
14 AWG - 15 A)
7,0(0,8)
Eingang
DC-OK
-Ausgang
Ausgang
AWG18 bis 14, 1 Ader
Cu, unbearbeitet, Volldrähte/Litzendrähte
AWG22 bis 14, 1 Ader
Abisolierlänge:6 bis 7mm
Cu, unbearbeitet, Volldrähte/Litzendrähte
-
7,0(0,8)
Cu, unbearbeitet, Volldrähte/Litzendrähte
7,0(0,8)
PS9Z-6R□
Ausgang
AWG18 bis 14, 1 Ader
(AWG18 - 7 A, AWG16 - 10 A,
AWG14 - 15 A)
Cu, unbearbeitet, Volldrähte/Litzendrähte
7,0(0,8)
7,0(0,8)
Tabelle 1
AWG22：
Stärke
0.33mm
2
, AWG20：
Stärke
0.52mm
2
, AWG18：
Stärke
0.82mm
2
AWG16：
Stärke
1.31mm
2
, AWG14：
Stärke
2.0mm
2
, AWG12：
Stärke
3.3mm
2
Produktspezifikationen
| Marke: | Idec |
| Kategorie: | Nicht kategorisiert |
| Modell: | PS6R-G24 |
Brauchst du Hilfe?
Wenn Sie Hilfe mit Idec PS6R-G24 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten
Bedienungsanleitung Nicht kategorisiert Idec
9 August 2025
9 August 2025
9 August 2025
25 Juli 2025
25 Juli 2025
14 Juli 2025
5 September 2024
5 September 2024
29 August 2024
29 August 2024
Bedienungsanleitung Nicht kategorisiert
- EXSHOW
- Hombli
- Healthy Choice
- ServIt
- Hogue
- Katrin
- Azusa
- Dynavox
- Scosche
- Hähnel
- Softing
- Alfatron
- IDENTsmart
- Proxxon
- MKC power
Neueste Bedienungsanleitung für -Kategorien-
9 August 2025
9 August 2025
9 August 2025
9 August 2025
9 August 2025
9 August 2025
9 August 2025
9 August 2025
9 August 2025
9 August 2025
