Seite 1/12

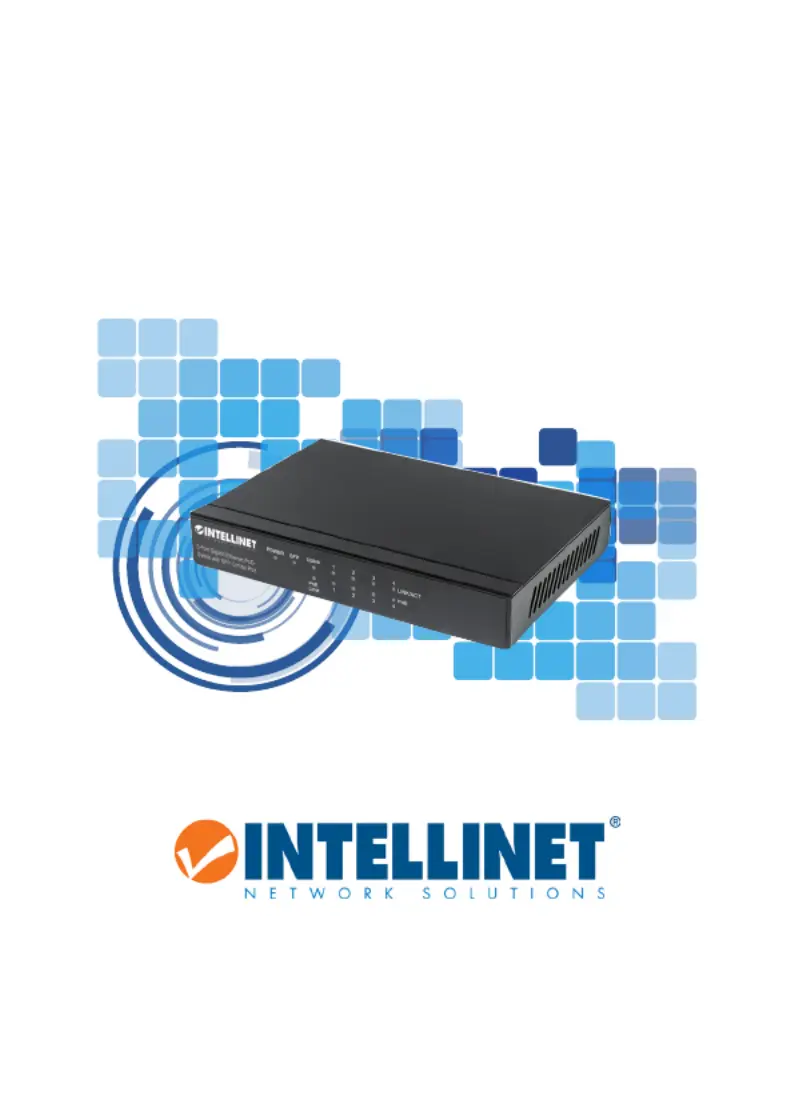

INT-561174_QiG-0317_REV-5.02

Important: Read before use. • Importante: Leer antes de usar.

intellinetnetwork.com

5-Port Gigabit Ethernet PoE+

Switch with SFP Combo Port

Quick Instruction Guide

Models 561174

This guide presents the basic steps to set up and operate this device. For detailed

instructions and specications, refer to the user manual enclosed with this product or at

intellinetnetwork.com.

Prior to use, place/position the switch:

• On a level surface that can support the weight of the switch (and any other items that

need to be considered);

• With a minimum of 25 mm (approx. 1”) of clearance on the top and sides

for adequate ventilation;

• Away from sources of electrical noise: radios, transmitters, broadband ampliers, etc.;

• Where it cannot be aected by excessive moisture.

All ports on the switch support Auto-MDI/MDI-X functionality, so you can use straight or

crossover UTP/STP cables to connect the RJ45 ports to PCs, routers, hubs, other switches,

etc.

5-Port Gigabit PoE+ Switch with SFP Combo Port

English

LED Status Operation

PWR On Power On

O Check connection; turn power on

1 - 5 On Valid port connection

Blinking Data transmitted/received

O No link established

PoE On Port is linked to PSE/PoE device

O No PSE/PoE device is linked

PoE Limit On Power draw of connected PoE devices exceeds available PoE budget

Uplink On Valid port connection on port 5

Blinking Valid port connection; data transmitted/received

O No link established

SFP On SFP module inserted, link established

• The LED indicators make monitoring and troubleshooting easier. If a status LED

doesn’t indicate a link or activity, check the corresponding device for proper setup and

operation.

• Use the included power adapter (54 VDC) to connect the receptacle on the back of the

switch to a power outlet, and conrm that the Power LED lights.

English

Placement

Connections

5-Port Gigabit Ethernet PoE+ Switch mit

SFP Combo-Port

Deutsch

Diese Kurzanleitung zeigt die grundlegenden Schritte zur Einrichtung und

Inbetriebnahme dieses Geräts. Für genauere Anweisungen nutzen Sie bitte das

beiliegende Handbuch oder auf intellinetnetwork.com.

Er wird empfohlen, den Switch vor der Nutzung folgendermaßen aufzustellen:

• Auf ebenem Untergrund, der das Gewicht des Switches

(und evtl. anderer Gegenstände) trägt;

• Mit mindestens 25 mm Abstand zu allen Seiten für angemessenen Luftdurchsatz;

• Fern von anderen Übertragungsgeräten wie Radios, Breitband- verstärker, etc.;

• Nicht in feuchten Umgebungen.

Alle Ports unterstützen Auto-MDIX Funktionalität, daher können Sie ein Crossover-

oder Nicht-Crossover UTP-/STP-Kabel verwenden, um die RJ45-Ports mit PCs, Routern,

Hubs, anderen Switchen etc. zu verbinden.

LED Status Bedeutung

PWR An

Gerät wird mit Strom versorgt

Aus

Stromanschluss prüfen/Gerät einschalten

1 - 5 An

Verbindung ist hergestellt

Blinkend Datenübertragung

Aus Verbindung ist nicht hergestellt

PoE An Port ist mit einem PSE-/PoE-Gerät verbunden

Aus Es ist kein PSE-/PoE-Gerät verbunden

PoE Limit An

Stromaufnahme der verbundenen PoE-Geräte übersteigt verfügbares

PoE-Budget

Uplink An Gültige Portverbindung an Port 5

Blinkend

Gültige Portverbindung; Daten gesendet/empfangen

Aus

Keine Verbindung hergestellt

SFP On SFP-Modul eingesteckt, Verbindung hergestellt

• Die LEDs zeigen Funktionen an und helfen bei Problemdiagnosen. Wenn eine LED

keine Verbindung/Aktivität anzeigt, überprüfen Sie das verbundene Gerät.

• Verwenden Sie das beiliegende Netzteil (54 VDC), um die Strombuchse auf der

Rückseite des Switches mit einer Steckdose zu verbinden und prüfen Sie, dass die

Power-LED leuchtet.

Deutsch

Nutzungsumgebung

Anschlüsse

Produktspezifikationen

Marke:	Intellinet
Kategorie:	Schalter
Modell:	561174
Breite:	160 mm
Tiefe:	110 mm
Gewicht:	950 g
Produktfarbe:	Schwarz
Höhe:	24 mm
AC Eingangsspannung:	100 - 240 V
AC Eingangsfrequenz:	50 - 60 Hz
Betriebstemperatur:	0 - 40 °C
Relative Luftfeuchtigkeit in Betrieb:	10 - 90 %
Netzstandard:	IEEE 802.3, IEEE 802.3ab, IEEE 802.3af, IEEE 802.3at, IEEE 802.3az, IEEE 802.3u, IEEE 802.3z
Schnellstartübersicht:	Ja
Zertifizierung:	FCC B, CE, IEC61000-4-2, IEC61000-4-4, IEC61000-4-5
Vollduplex:	Ja
Power over Ethernet (PoE):	Ja
Warentarifnummer (HS):	85176990
Stromverbrauch (max.):	90 W
Betriebsanleitung:	Ja
Gehäusematerial:	Metall
LED-Anzeigen:	Activity, Link, PoE, Power
Temperaturbereich bei Lagerung:	-20 - 70 °C
Anzahl der basisschaltenden RJ-45 Ethernet Ports:	5
Basic Switching RJ-45 Ethernet Ports-Typ:	Gigabit Ethernet (10/100/1000)
Netzstecker:	DC-Anschluss
Auto MDI/MDI-X:	Ja
10G-Unterstützung:	Nein
Kupfer Ethernet Verkabelungstechnologie:	10BASE-T, 100BASE-TX, 1000BASE-T
MAC-Adressentabelle:	2000 Eintragungen
Routing-/Switching-Kapazität:	10 Gbit/s
Jumbo Frames Unterstützung:	Ja
Anzahl Combo-SPF-Anschlüsse:	1
Store-and-Forward:	Ja
Auto-Negotiation-Funktion:	Ja
Unterstützung Datenflusssteuerung:	Ja
Netzteil enthalten:	Ja
Jumbo-Frames:	9000
Anzahl Power over Ethernet plus (PoE+) Anschlüsse:	4
Gesamtleistung Power over Ethernet (PoE):	80 W
Power over Ethernet (PoE) Leistung pro Anschluss:	30 W
Paketweiterleitungsrate (1 Gbit/s):	1488000 pps
Paketweiterleitungsrate (100 Mbit/s):	148800 pps
Paketweiterleitungsrate (10 Mbit/s):	14880 pps
