5-Port Gigabit

Ethernet PoE+

Switch with

SFP Port Instructions

Model 561822

Important: Read before use. • Importante: Leer antes de usar.

For additional benets:

or go to: register.intellinet-network.com/r/561822

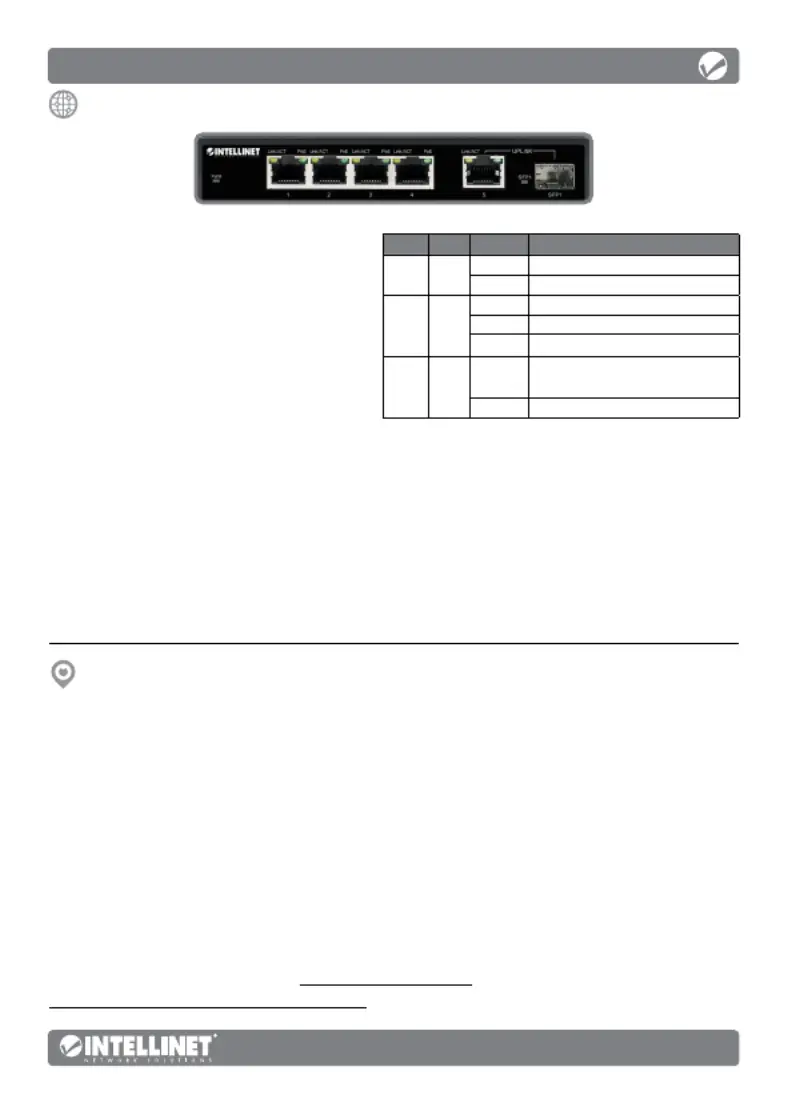

Connections & Indicators

LEDs

The LED indicators make it easier to monitor

the switch and its connections. NOTE: Ports

1 – 4 can provide power to a connected

powered device, and all powered devices

should comply with IEEE 802.3at/af.

Ports

All RJ45 ports on the switch support

Auto-MDI/MDI-X functionality, so you

can use straight or crossover UTP/STP

cables to connect the RJ45 ports to PCs, routers, hubs, other switches, etc. Cat5e/6

UTP/STP cables provide optimal performance; if a status LED doesn’t indicate a

link or activity, check the corresponding device for proper setup and operation.

Power

Use the included power cord and adapter to connect the device (on the rear

panel) to an AC outlet. Confirm that the PWR LED on the front panel is lit.

Installation

Prior to use, it is recommended that the switch be placed/positioned:

• on a level surface that can support the weight of the switch;

• with at least 25 mm (approx. 1”) of clearance for ventilation;

• away from sources of electrical noise: radios, transmitters, broadband amplifiers, etc.;

• within 100 m (approx. 328’) of network devices it’s to be connected to.

Attach the rubber feet to the bottom of each corner of the switch to increase stability.

Chassis Ground Column (Rear Panel)

Wire the grounding terminal to an earth grounding object to

protect equipment from external electrical surges.

For specifications, visit . Register your product at intellinetnetwork.com register.

intellinet-network.com/r/561822 or scan the QR code on the cover.

LED Color Status Status Description

PWR Green

Off Power Off

On Power On

Link/

ACT/

SFP1

Yellow

Off No link establlished.

On Valid port connection.

Flashing Sending or receiving data.

PoE Green

Off No PD is connected to the port.

The connected device

is receiving power.

Instructions

English

Anschlüsse & anzeigen

LED

Anzeigen Die LEDs vereinfachen

das Ablesen der Funktionen und

Anschlüsse. HINWEIS: Ports 1 – 4

können ein angeschlossenes Gerät

mit Strom versorgen, und alle mit

Strom versorgten Geräte sollten

IEEE 802.3at/af entsprechen.

Ports

Alle RJ45-Ports unterstützen Auto-MDIX Funktionalität, daher können Sie

ein Crossover- oder Nicht-Crossover UTP-/STP-Kabel verwenden, um die

RJ45-Ports mit PCs, Routern, Hubs, anderen Switchen etc. zu verbinden.

Cat5e/6- UTP/STP-Kabel bieten die beste Performance. Wenn eine LED

keineVerbindung/Aktivität anzeigt, überprüfen Sie das verbundene Gerät.

Strom

Schließen Sie das mitgelieferte Netzkabel und den Adapter an das Gerät (auf der

Rückseite) und an eine Steckdose an. Vergewissern Sie sich, dass die LED „PWR“ leuchtet.

Installation

Es wird empfohlen, den Switch vor der Nutzung folgendermaßen aufzustellen:

• auf ebenem Untergrund, der das Gewicht des Switches

• auf ebenem Untergrund mit mind. 25 mm Rundumabstand

für ausreichend Luftdurchsatz

• fern von anderen Übertragungsgeräten wie Radio, Breitbandverstärker, etc.

• max. 100 m vom zu verbindenden Netzwerkgerät entfernt.

Befestigen Sie die Gummifüße an der Unterseite jeder Ecke

des Schalters, um die Stabilität zu erhöhen.

Gehäuseerdungsschraube (Rückwand)

Verdrahten Sie die Erdungsklemme mit einem Erdungsobjekt, um

das Gerät vor externen Überspannungen zu schützen.

Die Spezifikationen finden Sie auf . Registrieren Sie Ihr Produkt auf intellinetnetwork.com

LED Farbe Status Bedeutung

PWR Grün

Aus Ausgeschaltet

An Gerät wird mit Strom versorgt.

Link/

ACT/

SFP1

Gelb

Aus Verbindung ist nicht hergestellt.

An Verbindung ist hergestellt.

Blinkend Senden oder Empfangen von Daten.

PoE Grün

Aus

Es ist kein Gerät

(PD)

an den

Port angeschlossen.

Das angeschlossene Gerät erhält Strom.

Deutsch

Anleitung

Produktspezifikationen

Marke:	Intellinet
Kategorie:	Schalter
Modell:	561822
Breite:	153 mm
Tiefe:	86 mm
Gewicht:	800 g
Mitgelieferte Kabel:	AC
Produktfarbe:	Schwarz
Höhe:	29 mm
Energiequelle:	AC
AC Eingangsspannung:	100 - 240 V
AC Eingangsfrequenz:	50 - 60 Hz
Betriebstemperatur:	0 - 40 °C
Relative Luftfeuchtigkeit in Betrieb:	20 - 85 %
Paketgewicht:	925 g
Netzstandard:	IEEE 802.3, IEEE 802.3ab, IEEE 802.3af, IEEE 802.3at, IEEE 802.3u, IEEE 802.3x
Zertifizierung:	FCC Class A, CE, RoHS, UKCA, NDAA
Power over Ethernet (PoE):	Ja
Stromverbrauch (max.):	96 W
Betriebsanleitung:	Ja
Gehäusematerial:	Metall
LED-Anzeigen:	Activity, Link, PoE, Power
Temperaturbereich bei Lagerung:	-10 - 70 °C
Luftfeuchtigkeit bei Lagerung:	5 - 90 %
Anzahl der basisschaltenden RJ-45 Ethernet Ports:	5
Basic Switching RJ-45 Ethernet Ports-Typ:	Gigabit Ethernet (10/100/1000)
10G-Unterstützung:	Nein
Kupfer Ethernet Verkabelungstechnologie:	10BASE-T, 100BASE-TX, 1000BASE-T
MAC-Adressentabelle:	2000 Eintragungen
Routing-/Switching-Kapazität:	12 Gbit/s
Rack-Einbau:	Nein
Wandmontage:	Ja
Store-and-Forward:	Ja
Unterstützung Datenflusssteuerung:	Ja
Netzteil enthalten:	Ja
Transferrate:	8928 Mpps
Gesamtleistung Power over Ethernet (PoE):	91 W
Ventilatorlos:	Ja
Anzahl installierten SFP Module:	1
