Melde- und Bedientableau
Melde- und Bedientableau
Art.-Nr. : MBT 2424
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere Gefahren
entstehen.
Zum Reinigen keine scharfen Gegenstände, Säuren oder organische Lösungsmittel
verwenden. Gerät kann beschädigt werden.
Gerät nicht mit scharfen oder spitzen Gegenständen bedienen. Die Oberfläche kann
beschädigt werden.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau

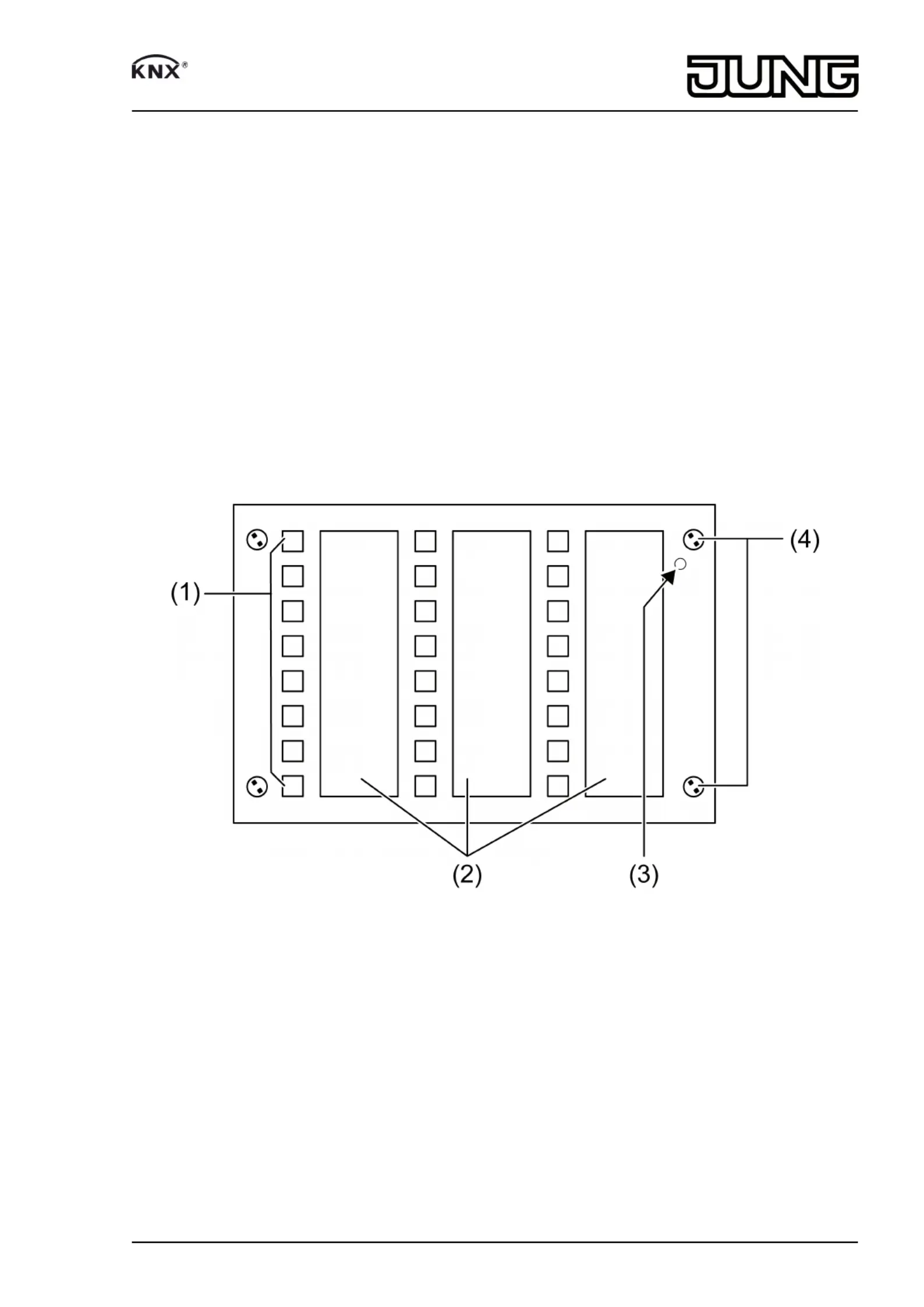

Bild 1: Frontansicht
(1) Sensorflächen mit Status-LED
(2) Beschriftung mit Einschubetiketten
(3) Position Programmier-LED
(4) Befestigungsschrauben Frontplatte
Passendes Werkzeug-Bit für Sicherheitsschraube liegt bei.
3 Funktion
Systeminformation
Dieses Gerät ist ein Produkt des KNX-Systems und entspricht den KNX-Richtlinien. Detaillierte
Fachkenntnisse durch KNX-Schulungen werden zum Verständnis vorausgesetzt.
Die Funktion des Gerätes ist softwareabhängig. Detaillierte Informationen über
Softwareversionen und jeweiligen Funktionsumfang sowie die Software selbst sind der
Produktdatenbank des Herstellers zu entnehmen. Planung, Installation und Inbetriebnahme des
1/7
82575503
J:0082575503
13.06.2013
Gerätes erfolgen mit Hilfe einer KNX-zertifizierten Software. Die Produktdatenbank sowie die
technischen Beschreibungen finden Sie stets aktuell auf unserer Internet-Seite.
Bestimmungsgemäßer Gebrauch
-Bedienen von Verbrauchern, z. B. Licht schalten und dimmen, Behänge steuern, etc.
-Visualisieren von Schaltzuständen
-Unterputz-Montage in Doppel-Gerätedose – ohne Mittelsteg – nach DIN 49073
Produkteigenschaften
-Tastenfunktionen Schalten, Tasten, Dimmen, Jalousie, Wertgeber, Szenenaufruf etc.
-Hochwertige Glasoberfläche mit 24 Sensorflächen
-Bedienung durch Berühren der Sensorflächen
-Beschriftung mit Einschubstreifen
-Statusanzeige mit 24 LED; Farbe rot, grün oder blau parametrierbar
-Akustische Signalanzeige, z. B. für Tastendruck
-Störmeldung bei Demontage
-Logik- und Zeitfunktionen
-Integrierte Busankopplung
-Versorgung durch separate Spannungsversorgung (Zubehör) oder den
Hilfsspannungsausgang der KNX Spannungsversorgung
4 Bedienung
Funktion oder Verbraucher bedienen
Jede Sensorfläche ist mit einer Funktion belegt. Die Bedienung erfolgt durch Drücken der
Sensorflächen und hängt von der jeweiligen Funktion ab.
oSchalten: Sensorfläche kurz drücken.
oDimmen: Sensorfläche lang drücken. Beim Loslassen der Sensorfläche stoppt der
Dimmvorgang.
oJalousie fahren: Sensorfläche lang drücken.
oJalousie anhalten oder verstellen: Sensorfläche kurz drücken.
oLichtszene aufrufen: Sensorfläche kurz drücken.
oLichtszene speichern: Sensorfläche lang drücken.
oWert setzen, z. B. Helligkeits- oder Temperatursollwert: Sensorfläche kurz drücken.
Oberfläche reinigen
oGlasoberfläche mit einem weichen Tuch reinigen. Falls nötig, das Reinigungstuch
anfeuchten.
iZum Reinigen keine scharfen Gegenstände verwenden.
iKeine scharfen Reinigungsmittel, Säuren oder organische Lösungsmittel verwenden.
iKeine Feuchtigkeit in das Gerät eindringen lassen.
5 Informationen für Elektrofachkräfte
5.1 Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile in der
Einbauumgebung.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten am Gerät freischalten und spannungsführende Teile in der
Umgebung abdecken!
2/7
82575503
J:0082575503
13.06.2013
Melde- und Bedientableau
Gerät montieren und anschließen

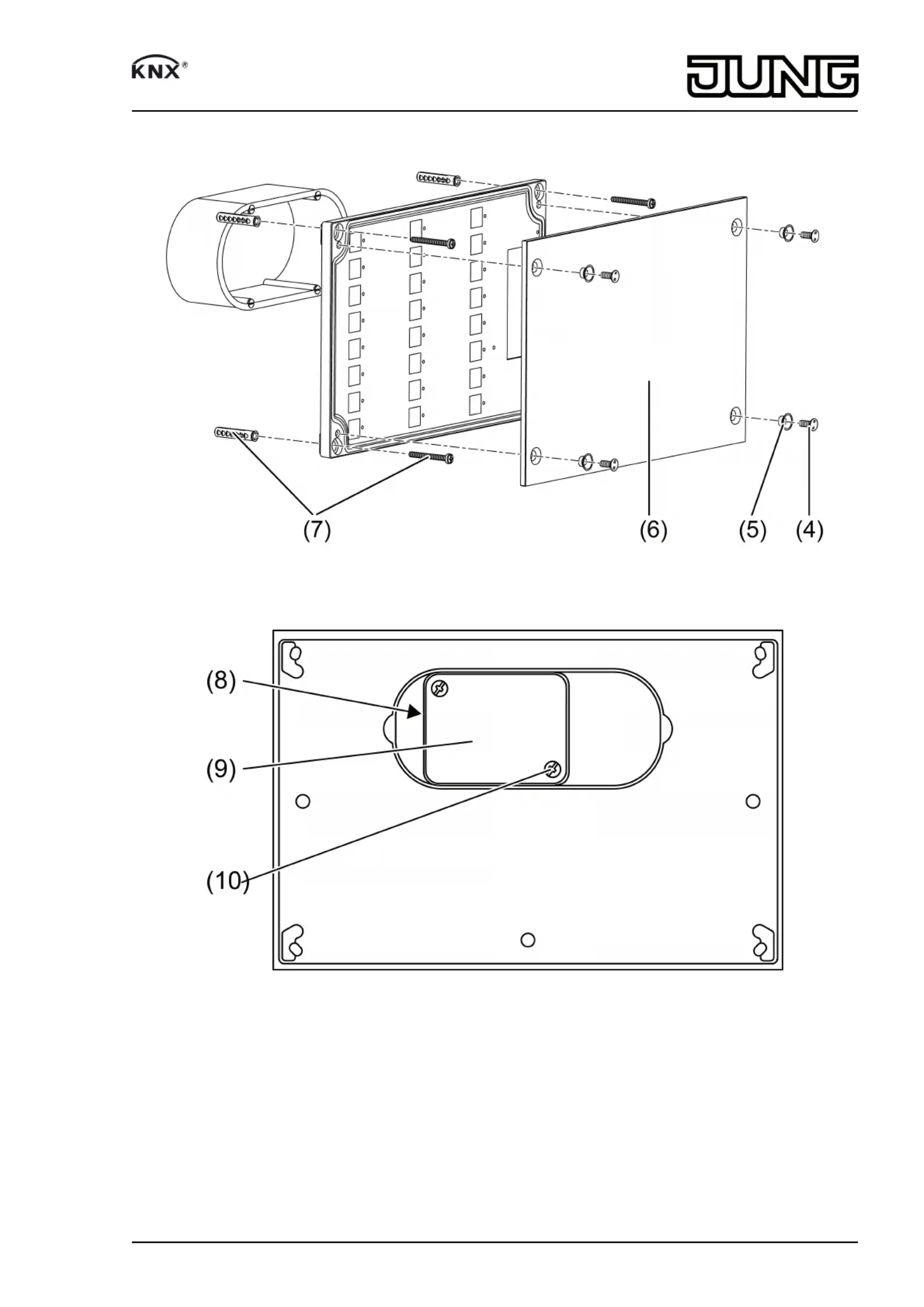

Bild 2: Montage – Übersicht
Bild 3: Rückansicht
3/7
82575503
J:0082575503
13.06.2013
Melde- und Bedientableau
