SICHERHEITSHINWEISE

BENUTZERHINWEISE / FUNKTIONEN

KÖNIG & MEYERGmbH & Co. KG

Kiesweg 2, 97877 Wertheim, www.k-m.de

21231-400-55 Rev.07 03-80-173-00 8/10

BEACHTE:

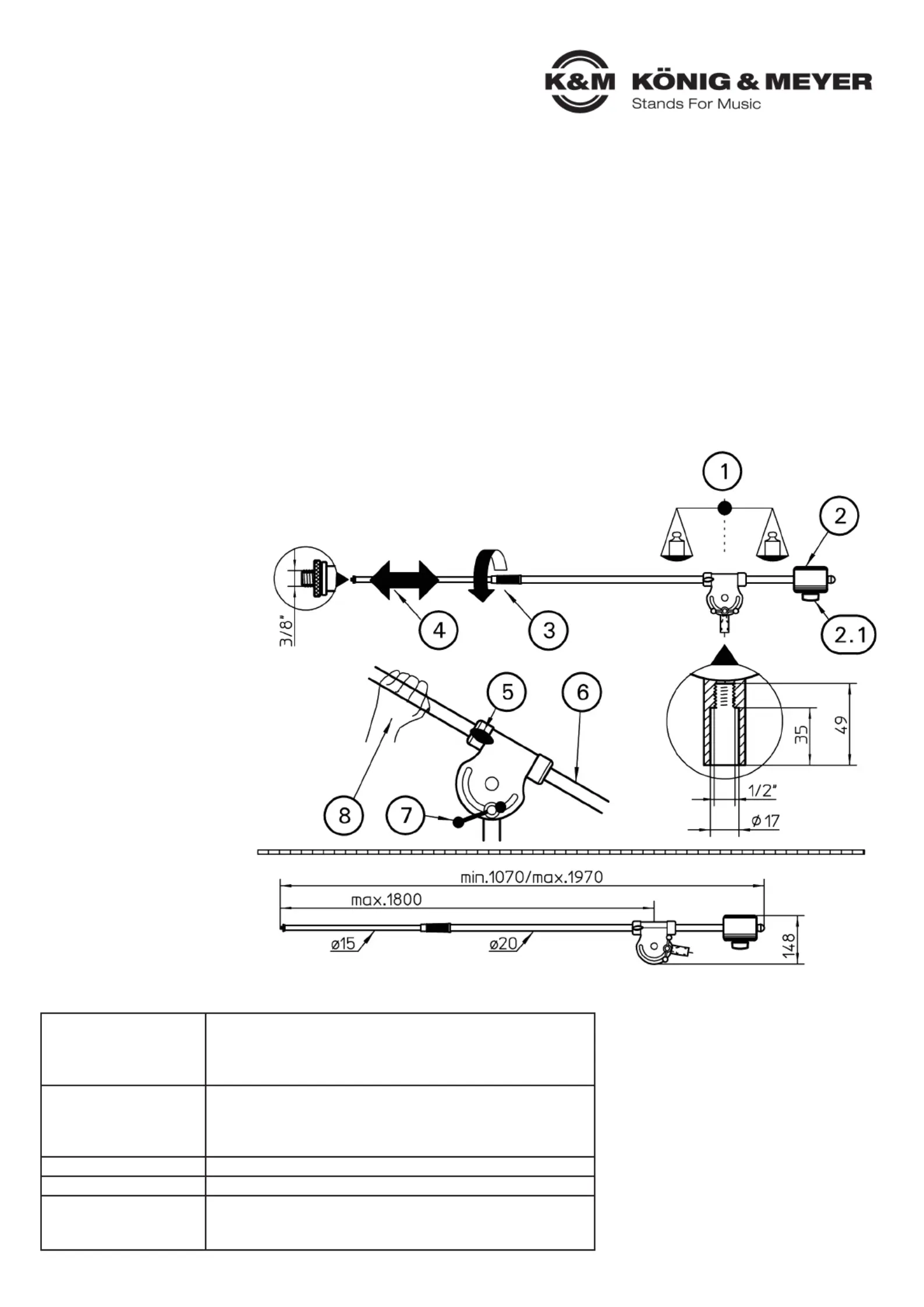

Die Balance (1) des Schwenkarmes wird durch entsprechende Positionierung des

Gegengewichtes (2) erreicht.

REICHWEITE:

Spannmuffe (3) lösen;

Auszugrohr (4) ausfahren;

Spannmuffe (3) wieder festdrehen

und/oder

Klemmschraube (5) am Schwenkgelenk lösen;

Grundrohr (6) verschieben;

Klemmschraube (5) wieder festdrehen.

NEIGUNG:

Schwenkarm (6) halten; Knebelmutter (7)

am Schwenkgelenk lösen und den

gewünschten Winkel einstellen;

Knebelmutter (7) wieder fest anziehen.

ABMESSUNGEN:

21231 Schwenkarm

- Ausziehbare Rohrkombination mit 3/8"-Mikrofonanschlußgewinde

- Zur Komplettierung der Grundmodelle 20811 und 21411; mit Stativanschlußgewinde 1/2"

- Große Reichweite (bis zu 180 cm) und stufenlose Neigungsverstellung; ausbalanciert durch Gegengewicht

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie über alle wich ti -

gen Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.

- Andere Lasten als Mikrofone sind nicht gestattet.

- Verschraubungen fest, aber nicht überfest anziehen.

- Schwenkarm stets in Balance halten (Dreiklang aus Mikro, Arm und Gegengewicht)

- Beim Lösen der zentralen Knebelmutter (7) die Rohrkombination mit der Hand (8) festhalten

- Gegengewicht nie mit gelöster Klemmschraube (2.1) zurücklassen, d.h. nach Einstellung ist diese immer festzudrehen.

- Schwenkarm nach Gebrauch einfahren bzw. aus dem Gesichtsfeld von Personen entfernen.

- Nur geeignete Stative verwenden (K&M 20811, 21411).

TECHNISCHE DATENPRÜFEN, WARTUNG

- Schonender Umgang mit dem Schwenk-

-arm erhält die Teleskopierbarkeit, die

-Tragkraft und die Sicherheit der Installation

- Bei Wartungsarbeiten

--stets im unbelasteten Zustand-

-auf evtl. Gefährdungen achten

-(Einklemmen, Anstoßen, Kippen)

- Zur Reinigung und Pflege am besten ein

-leicht feuchtes Tuch und ein nicht

-scheuerndes Reinigungsmittel benutzen

Material

Rohre, Gelenke, Gegengewicht - Stahl, schwarz gepulvert

Führungsbuchsen, Griffe - Polypropylen (PP), Polyamid (PA)

Verbindungselemente - Stahl vernickelt/verzinkt

Kontermutter - Alu, eloxiert

Abmessungen

Länge: min. 1050 mm/max. 1970 mm

Reichweite: max. 1800 mm

Mikrofonanschluss: 3/8"-Gewinde

Stativanschluss: 1/2"-Gewinde

Packmaß, Nettogewicht:L x B x H: 1070 x 95 x 150 mm, 4,1 kg

Karton, Bruttogewicht:L x B x H: 1110 x 120 x 200 mm, 4,4 kg

Zubehör (optional)

Mikrofonklammern 85035, 85050, 85055, 85060

Popkiller 23956, 23966

Mikrofonschienen 23550, 23560
