Lies die bedienungsanleitung für K&M 14045 (6 Seiten) kostenlos online; sie gehört zur Kategorie Nicht kategorisiert. Dieses Handbuch wurde von 2 Personen als hilfreich bewertet und erhielt im Schnitt 4.9 Sterne aus 1.5 Bewertungen. Hast du eine Frage zu K&M 14045 oder möchtest du andere Nutzer dieses Produkts befragen? Stelle eine Frage
Seite 1/6
SICHERHEITSHINWEISE

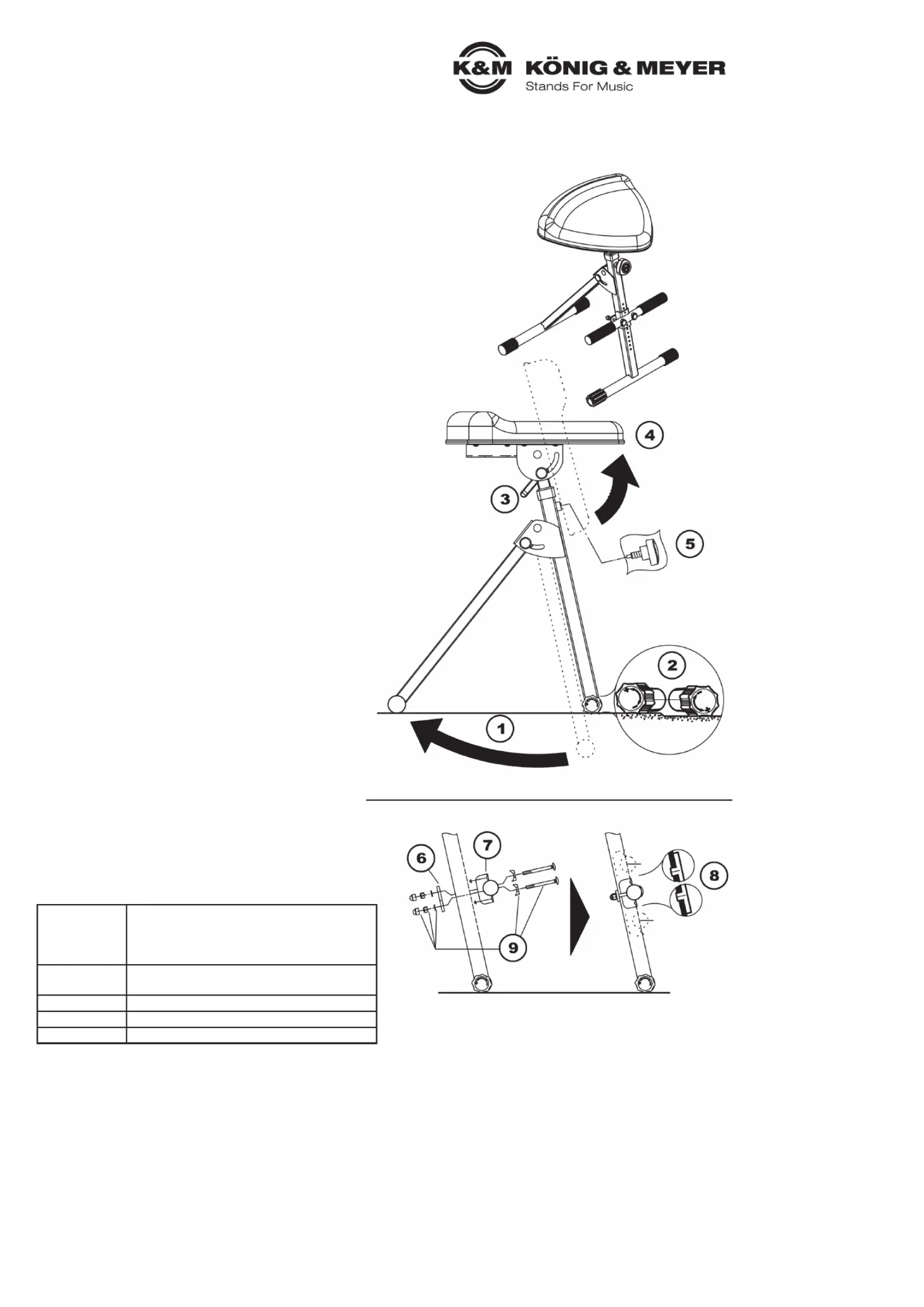

AUFBAUANLEITUNG
STEHHILFE
- Die beiden Fußrohre bis zum Anschlag
- auseinanderziehen und auf den Boden stellen 1
- Möglichen Bodenunebenheiten durch Drehen des
- Ausgleichsparkettschoners entgegenwirken. 2
- Knebelgriff lösen, Sitzfläche in gewünschte 3 4
- Stellung bringen, Knebelgriff wieder festziehen. 3
- Rast-Klemmschraube in das Gewindeauge des 5
- Grundrohres schrauben und den Bolzen in eine der
- Bohrungen des Auszugrohr eintauchen lassen
- (siehe Kapitel: Höhenverstellung).
FUSSSTÜTZE
Sie trägt wesentlich zur entspannenden Wirkung der
Stehhilfe bei und wird am Grundrohr befestigt
(9 Positionen sind möglich):
- Dazu die U-Lasche der Fußstütze über das 7
- Grundrohr legen und darauf achten, dass
- BEIDE Noppen in die entsprechenden 8
- Bohrungen eintauchen
- das Querrohr der Fußstütze jetzt zu beiden Seiten
- des Grundrohres mit der gegenüberliegenden
- Klemmlasche verschrauben 6 9
TECHNISCHE DATEN / SPEZIFIKATIONEN
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.
Diese Anleitung informiert Sie über alle wichtigen Schritte bei Aufbau und Handhabung.
Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
14044-000-55 Rev.23 / 14045-000-55 Rev.29 03-80-719-00 9/22
- Die Höhe der Stehhilfe wird eingestellt mit einer
- Rast-Klemmschraube ; es ist darauf zu achten, dass der Bolzen 5
- dieser Schraube stets in eine Bohrung des Auszugrohres eingreift.
- Bei Höhenverstellung darf der Sitz nicht belastet sein.
- Die Neigung des Sitzes wird mit einem Knebelgriff fixiert. 3
- Diesen fest anziehen - Handkraft genügt aber völlig.
- Die beiden Fußrohre werden zum Anschlag auseinandergezogen.
- Aufmerksame Handhabung erforderlich, da die
- Verstellmöglichkeiten Einklemmgefahren bergen.
14044/14045 Stehhilfe
- Ganz besonders - aber nicht nur - für Instrumentalisten
- gegen vorzeitige Ermüdung und zur Entlastung des Rückens
- komfortable, ergonomisch geformte Sitzfläche mit Stoff- oder Kunstlederbezug
- verstellbare Sitzfläche in Neigung und Höhe: 650-930 mm
- mit Fußablage, ebenfalls höhenverstellbar
- robust und stabil für absolut sicheren Stand
- mit Ausgleichparkettschoner bei Bodenunebenheiten
- transportfreundlich, da sehr flaches Packstück
- Gewicht: 5,6 kg
Material
Rohre, Blechteile, Schrauben: Stahl
Griffe, Führungen: Polyamid (PA)
Parkettschoner: TPE
Sitz: Stoffbezug (14044), Kunstleder (14045)
Abmessungen
Sitzhöhe: 650-930 mm
Aufstellmaß/Platzbedarf: B x T 400 x 450 mm
Eigengewicht 6,0 kg
Karton B x T x H: 880 x 410 x 210 mm
Zubehör optional: Rückenlehne 14032 oder 14033
BENUTZERHINWEISE / FUNKTION
HÖHENVERSTELLUNG NEIGUNG DES SITZES
PRÜFEN, INSTANDHALTEN, REINIGEN
- bei Wartungsarbeiten auf evtl. Gefährungen achten
- Zur Reinigung und Pflege am besten ein leicht feuchtes Tuch und
- ein nicht scheuerndes Reinigungsmittel benutzen
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Stehhilfe steht wackelig:
F: B: Untergrund prüfen bzw. in Ordnung bringen;
F: B: ggf. Ausgleichsparkettschoner einstellen.
F: B: Fußrohre bis zum Anschlag auseinanderziehen.
F: B: Schrauben, Rast-Klemmschraube, Klemmhebel nachziehen.
F: Fußstütze rutscht:
F: B: Noppen der U-Lasche in Grundrohr eintauchen lassen und 8
F: B: Schrauben nachziehen.
1.
Rast-Klemmschraube 5
etwas lösen
2.
Griff ziehen bis
Sicherungsbolzen
nicht mehr im
Eingriff
3.
Auszugrohr ein-
bzw. ausfahren
4.
Sicherungsbolzen in gewünschtes
Loch rasten lassen und
Rast-Klemmgriff 5
wieder fest
anziehen
- die Verschraubung soweit lösen bis die Noppen aus den 9
- Bohrungen ragen, dann die U-Lasche etwas anheben 7
- und in eine der gewünschten 9 Positionen schieben
- danach Schrauben wieder anziehen9
Der Neigungswinkel des Sitzes kann stufenlos eingestellt werden von 0° bis 75°.
Das bedeutet: - jede praktikable Sitzposition ist möglich
Das bedeutet: - der Sitz kann nicht nach hinten wegkippen
Das bedeutet: - die Stehhilfe kann sehr klein zusammen gelegt werden und eignet sich sehr gut für
Das bedeutet: - den mobilen Einsatz
Dazu Klemmhebel lösen, Sitz in gewünschte Position neigen, Klemmhebel wieder festziehen.3

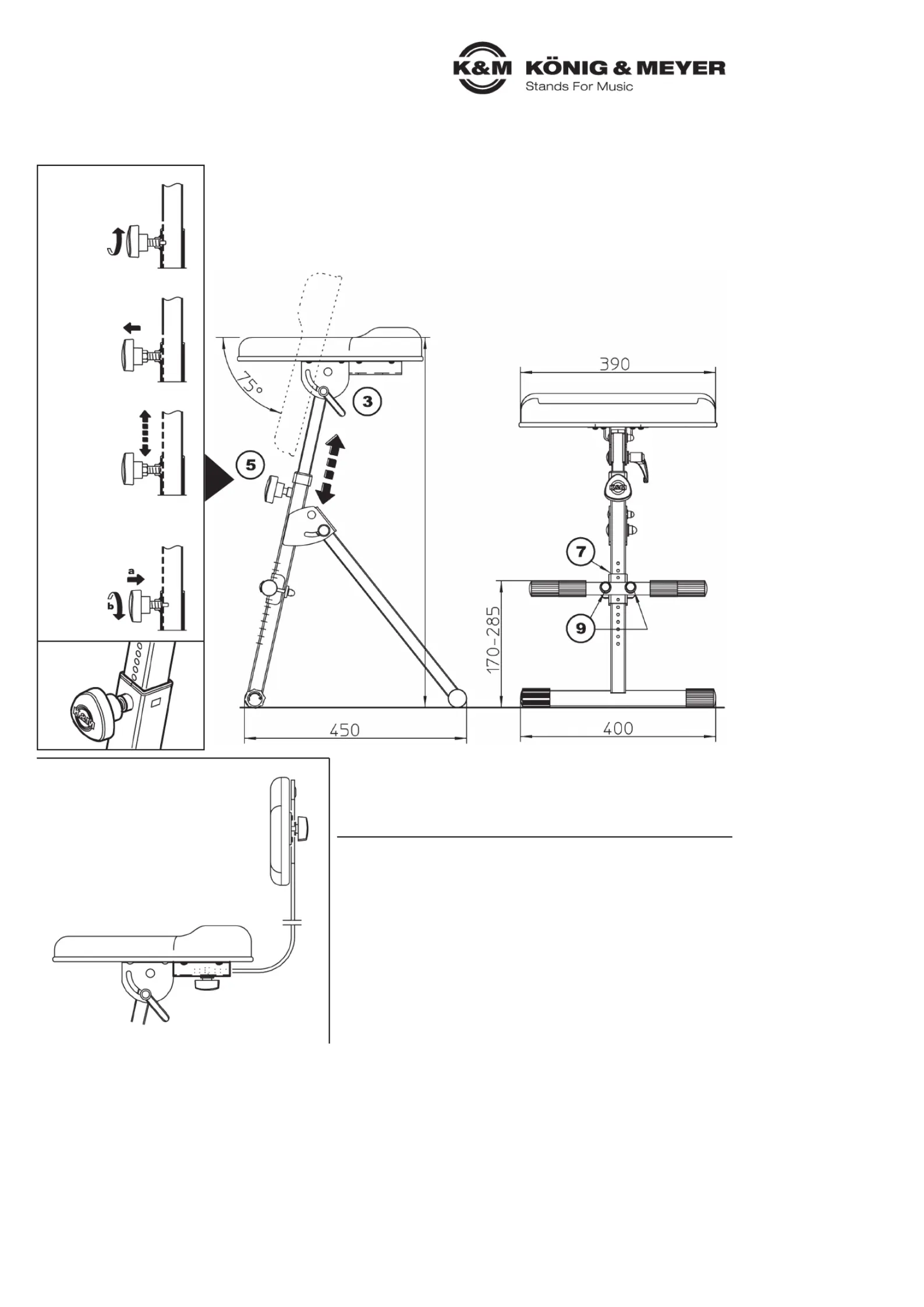

ABMESSUNGEN (in mm)
FUSSSTÜZE ANPASSEN
BENUTZERHINWEISE / FUNKTION
Bei Bedarf kann die Stehilfe mit einer
Rückenlehne ausgestattet werden:
- 14032-000-55 Kunstleder
- 14033-000-55 Stoffbezug
650 - 930

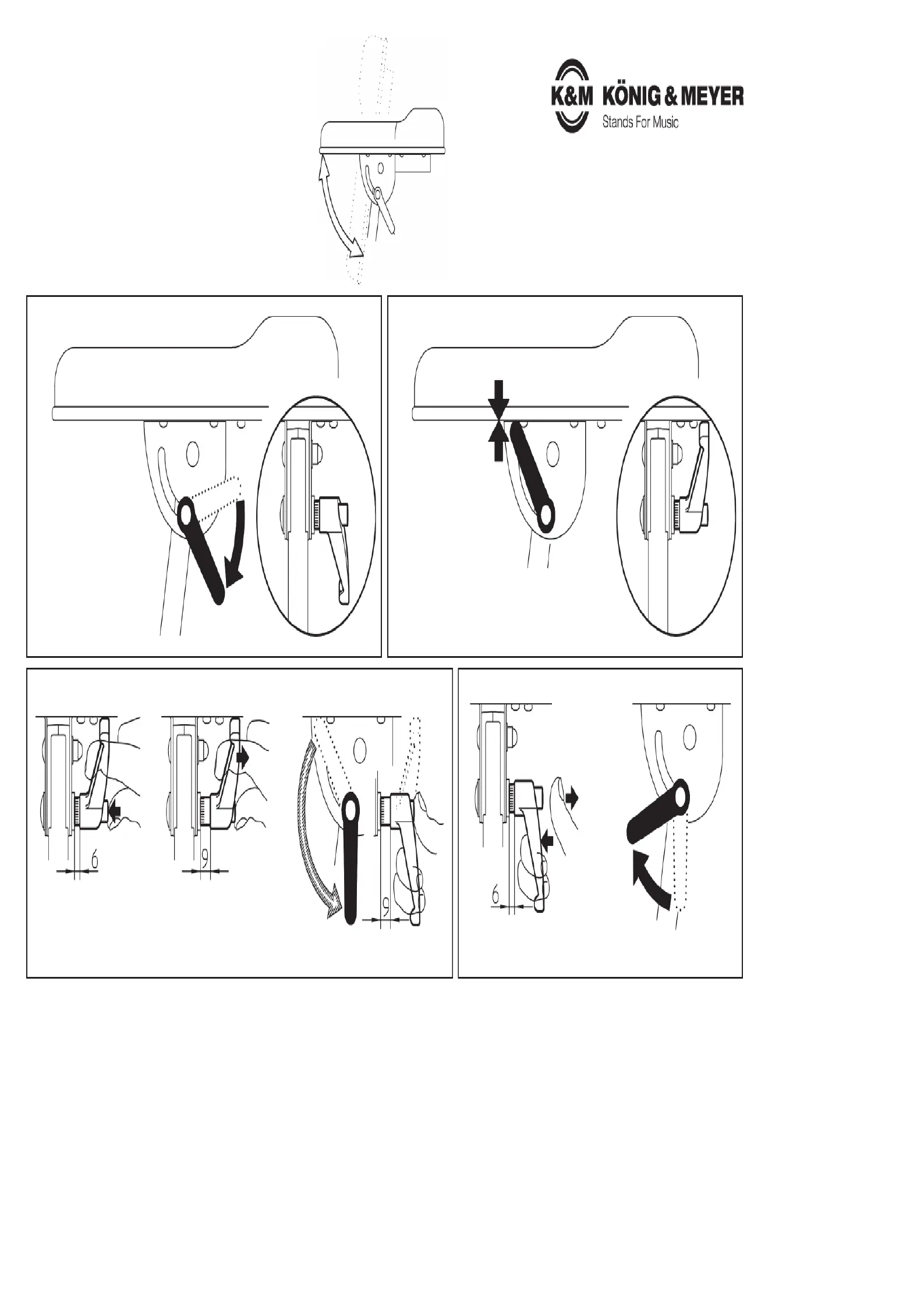

Klemmhebel Handhabung,
an den Stehhilfen:
14044 14045
14046 14047
14060 14061
1.a
Gewünschte Neigung
einstellen (zwischen
waagerecht u. -75°).
1.b
Klemmhebel im
Uhrzeigersinn drehen
und kräftig anziehen.
1. SITZ POSITIONIEREN UND KLEMMEN
3.a
Daumen gegen den
Knopf pressen und ...,
4.a
Daumen lösen und de
in die normale Position
3.b
... Griff bis zum Anschlag
nach hinten ziehen (3 mm);
der Griff ist nun entsperrt.
3.c
Den "angezogenen" Griff
ein Stück weit zurück schwenken.
3. KLEMMHEBEL JUSTIEREN 4. KLEMMHEBE
2.a
Manchmal kann es vor-
kommen, dass der Klemmhebel
an den Sitz stößt, ohne die nötige
Klemmkraft erreicht zu haben.
2.b
Wie diese Klemmkraft erreicht werden kan
unter Punkt 3. und 4. Diesen Vorgang ggf
2. KLEMMKRAFT ZU GERING
DER SITZ LÄSST SICH
STUFENLOS NEIGEN.
Produktspezifikationen
| Marke: | K&M |
| Kategorie: | Nicht kategorisiert |
| Modell: | 14045 |
