24350 Universal-Wandhalter
Nutzungsinformation
Bestimmungsgemäße Verwendung
Mit dem Universal-Wandhalter kann verschiedenes Equipment mit einem 3/8” oder 5/8” Gewinde
aufgenommen werden. Durch das Kugelgelenk kann das montierte Equipment 360° gedreht und
in jeder beliebigen Position geklemmt werden. Die Neigung ist stufenlos 90° einstellbar. Durch
diese Verstellmöglichkeiten können spezielle Aufnahmetechniken oder Antennenpositionen
realisiert werden. Die Montage kann an den verschiedensten Flächen erfolgen.
Vorhersehbare Fehlanwendung
Die Klemmschraube nicht öffnen, ohne das montierte Equipment festzuhalten.
Allgemeines
u Es muss sichergestellt werden, dass der Universal-Wandhalter fest an dem zu montierenden
u Untergrund angebracht werden kann.
u Der Untergrund muss ausreichend tragfähig sein und die zusätzlichen auftretenden Kräfte u
u u aufnehmen können.
u Je nach Beschaffenheit des Untergrundes muss das richtige Befestigungsmittel gewählt u
u u werden.
u Auf eventuell verlaufende Rohr- oder Elektroleitungen achten. u
u Die Montageanleitung der verwendeten Befestigungsmittel beachten.
u Das zu montierende Equipment muss mit einem 3/8” oder 5/8” Gewinde ausgestattet sein.
u Bedienungsanleitung bzw. Montageanleitung des verwendeten Equipments beachten. Hier gilt
u es die maximale Einschraubgewindetiefe zu berücksichtigen. Ein zu weit eingeschraubtes
u Gewinde kann Schäden am Equipment verursachen.
u Der Installateur muss körperlich und fachlich geeignet und mit den aktuell geltenden örtlichen/
u staatlichen Vorschriften vertraut sein.
u Durch Herabfallen der Universal-Wandhalterung können Personen und Sachschäden ent-
u stehen.
u Durch die Verstellmöglichkeit besteht Quetschgefahr zwischen den Bauteilen.
u Der Nutzer muss körperlich und fachlich geeignet sein.
u Die Nutzungsinformation ist Bestandteil des Artikels und ist für dessen Lebensdauer
u aufzubewahren bzw. an jeden nachfolgenden Besitzer oder Benutzer weiterzugeben.
Gewährleistung
Keine Gewährleistung wird übernommen für Schäden, die entstanden sind durch:
u Nichtbeachtung der Nutzungsinformation und der Allgemeinen Sicherheits- und
u Montagehinweise.
u Ungeeignete oder nicht bestimmungsgemäße Verwendung.
u Fehlerhafte Installation bzw. Inbetriebnahme durch den Käufer oder Dritte.
u Natürliche Abnutzung.
u Nachlässiger Umgang.
u Unsachgemäße Änderungen bzw. Instandsetzungsarbeiten durch Käufer oder Dritte.
u Einwirkung von Teilen fremder Herkunft.
u Verwendung von nicht originalen Ersatzteilen.
Veränderungen, An- und Umbauten, welche die Sicherheit beeinträchtigen können, sind ohne
Genehmigung des Herstellers untersagt.
Wartung, Reinigung und Instandsetzung
u Wartung: Regelmäßige Kontrolle auf festen Sitz der Schraubverbindungen.
u Zum Reinigen des Universal-Wandhalters ein leicht befeuchtetes Tuch benutzen. Reinigung:
u Keine chlorhaltigen oder scheuernde Reinigungsmittel verwenden. Diese können Schäden an
u der Oberfläche verursachen.
u Instandsetzen: Auftretende Schäden sofort beheben und Universal-Wandhalter nicht weiter
u benutzen. Instandhaltungsarbeiten dürfen nur durchgeführt werden, wenn Sie die erforderli-
u chen Kenntnisse hierfür besitzen. Bei fehlenden Teilen kontaktieren Sie den Hersteller über
u www.k-m.de. Hier gelangen Sie anhand der Artikelnummer, die Sie auf dem Typenschild
u finden, zu einem Ersatzteilblatt. Über dieses können Sie die fehlenden oder defekten Teile
u nachbestellen.
Montage
1.) Auspacken und Artikel auf Beschädigungen und Vollständigkeit prüfen.
!Durch die Verstellmöglichkeit besteht Quetschgefahr zwischen den Bauteilen!
!Durch die Lage der Universal-Wandhalterung besteht eine Gefahr durch herabfallende Teile!
Technische Daten
Material
Wandbefestigungsplatte, Klemmbolzen, Kugelgelenk:
Stahl pulverbeschichtet, schwarz
Reduziergewinde 3/8” - 5/8”: Stahl, verzinkt
Gelenkkörper: Druckguss pulverbeschichtet, schwarz
Gewindestift: Stahl blank
Klemmschraube: Stahl verzinkt, Kunststoff schwarz
Tragfähigkeit 1,5 kg
Maße (B) 69 x (T) 69 x (H) 211 mm; Aufnahmegewinde 3/8” oder 5/8”
Verpackung (B) 75 x (T) 75 x (H) 229 mm
Gewicht 0,435 kg
Der Universal-Wandhalter ist vollständig montiert.

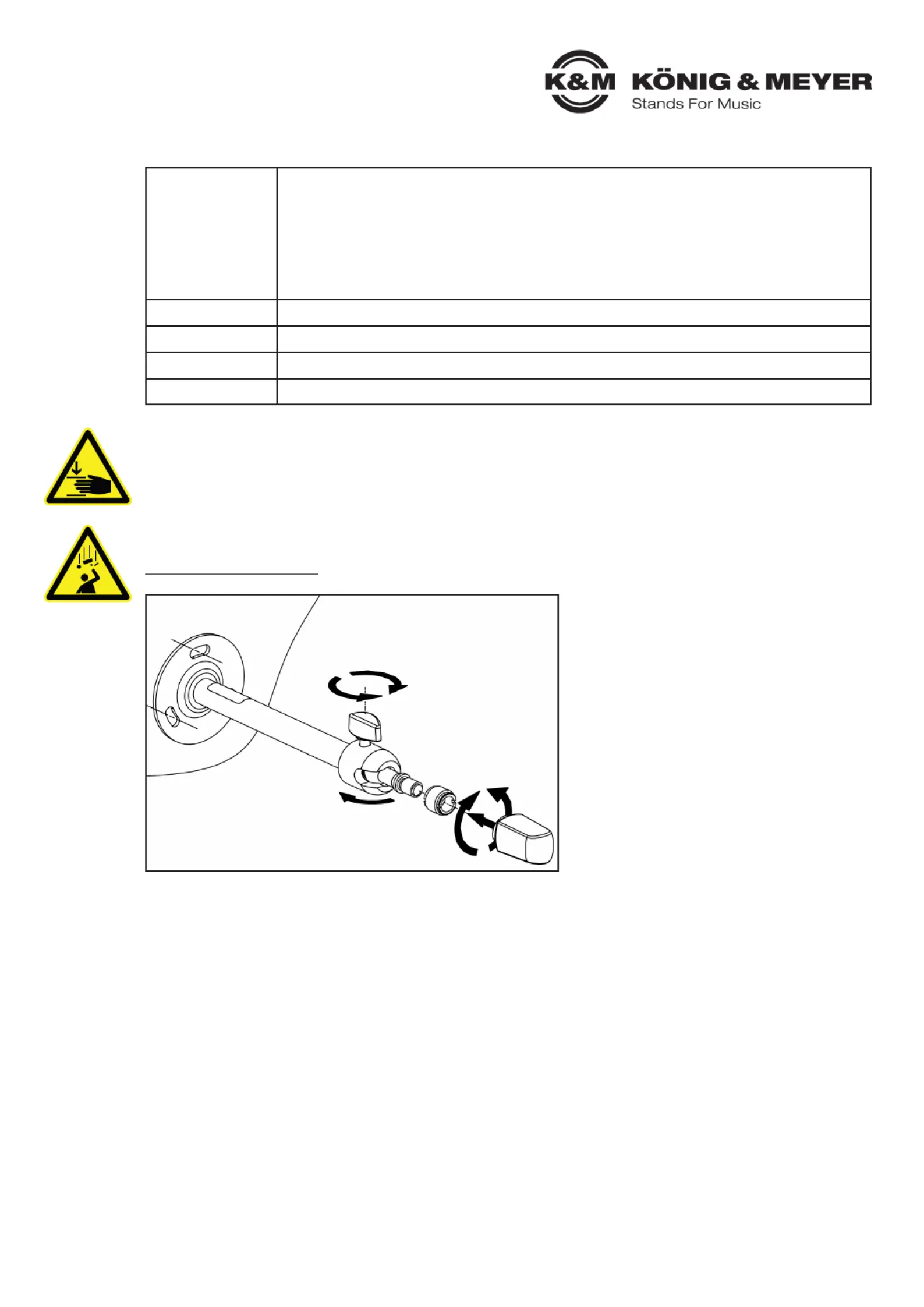

Wandhalter installieren
Es müssen alle drei Bohrungen des
Wandhalters für die Befestigung genutzt
werden. Ein geeignetes Befestigungs-
mittel muss nach der Untergrund-
beschaffenheit ausgewählt werden.
Wandhalter an dem Untergrund ausrich-
ten und die drei Befestigungslöcher an
ihm kennzeichnen. Bohrungen entspre-
chend dem gewählten Befestigungsmit-
tel herstellen und den Wandhalter fest
mit dem Untergrund verschrauben.
Equipment auf Wandhalter aufschrau-
ben. Je nach Gewindetyp des zu ver-
wendenden Equipments muss das werksseitig montierte Reduziergewinde entfernt werden.
Zum Einstellen der Richtung bzw. der Winkellage das aufgeschraubte Equipment festhalten und
die Klemmschraube lösen. Die gewünschte Position einstellen und die Klemmschraube wieder
befestigen.
Lagerung, Entsorgung
Lagern Sie die Ablage an einem trockenen Ort.
Führen Sie zerlegte Bestandteile der Wiederverwertung zu:
u Verschrotten Sie alle Komponenten aus Metall.
u Führen Sie alle Komponenten aus Kunststoff, Papier und Kartonage der Wiederverwertung
u bzw. Recycling zu.
u Sortieren Sie alle anderen Komponenten nach Materialbeschaffenheit und entsorgen Sie
u diese gemäß den örtlichen Bestimmungen.
Störung und Fehlersuche
Störung/Ursache Prüfen/Behebung
Halter wackelt am befestigten
Untergrund
● Schraubverbindung zwischen Untergrund und Halter
● prüfen und gegebenenfalls nachziehen.
Equipment schlingert auf
Kugelgelenk
● Klemmung am Kugelgelenk prüfen und ggf. nachziehen.
Equipment kann nicht auf
Kugelgelenk montiert werden
● Anschlussgewinde überprüfen.
● Ohne Reduziergewinde steht ein 3/8“ Gewinde zur Verfügung.
● Mit Reduziergewinde steht ein 5/8“ Gewinde zur Verfügung.
Kontaktinformation
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2
97877 Wertheim
Telefon: 09342/8060
Telefax: 09342/806-150
E-Mail: contact@k-m.de
Web: www.k-m.de
24350-000-55 Rev.09 03-80-919-00 12/23
