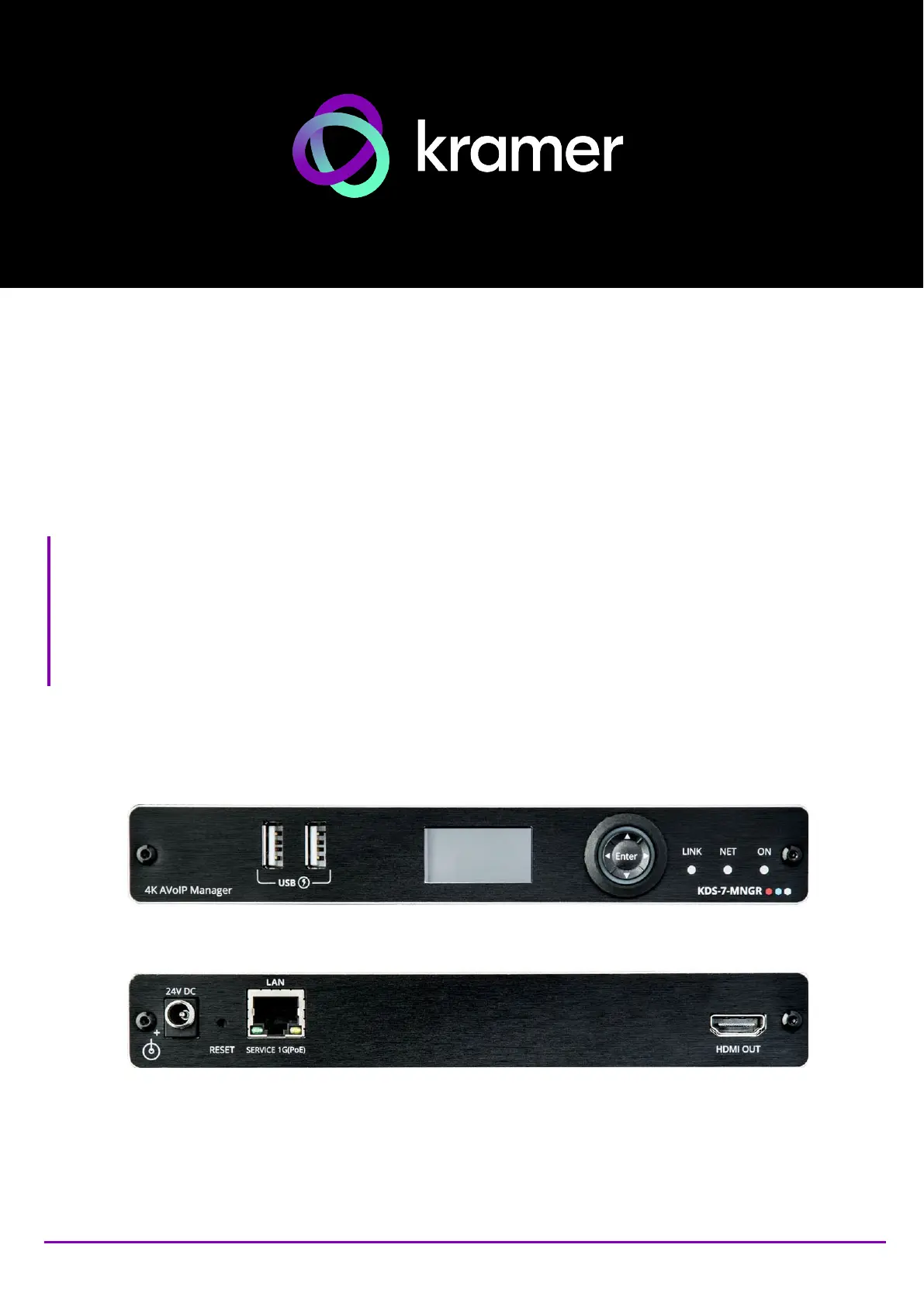

P/N: 2900-301556 Rev 6 www.kramerav.com

USER MANUAL

MODEL:

KDS-7-MNGR

4K AVoIP Manager

Kramer Electronics Ltd.

KDS-7-MNGR – Contents

Contents

Introduction 3

Getting Started 3

Overview 4

Typical Applications 5

Controlling your KDS-7-MNGR 5

Defining KDS-7-MNGR 4K AVoIP Manager 6

Mounting KDS-7-MNGR 7

Connecting KDS-7-MNGR 8

Understanding LED Functionality 9

Operating KDS-7-MNGR 10

Configuring the Network Switch 10

Using Menu Navigation Buttons 10

Operating via Ethernet 13

Using KDS-7-MNGR Embedded Web Pages 17

Defining AV Routing Parameters 19

Routing the Signals 20

Managing the Devices 35

Defining Manager Settings 48

Managing Device Status 64

Viewing the About Page 66

Technical Specifications 67

Default Communication Parameters 68

Embedded Web Page Default Values 68

Protocol 3000 69

Understanding Protocol 3000 69

Protocol 3000 Commands 70

Result and Error Codes 75

Produktspezifikationen

Marke:	Kramer
Kategorie:	Audio-/Video-Extender
Modell:	KDS-7-MNGR
Breite:	189 mm
Tiefe:	145 mm
Gewicht:	700 g
Produktfarbe:	Schwarz
Übertragungstechnik:	Kabelgebunden
Höhe:	27.6 mm
Energiequelle:	Gleichstrom
Gleichstrom-Anschluss (DC):	Ja
Betriebstemperatur:	0 - 45 °C
Relative Luftfeuchtigkeit in Betrieb:	10 - 90 %
Verpackungsbreite:	312 mm
Verpackungstiefe:	179 mm
Verpackungshöhe:	76 mm
Paketgewicht:	900 g
Unterstützte Sicherheitsalgorithmen:	HTTPS, TLS
Power over Ethernet (PoE):	Ja
Typ:	AV-Repeater
Menge pro Packung:	1 Stück(e)
LED-Anzeigen:	Activity, Link, Power
Temperaturbereich bei Lagerung:	-20 - 70 °C
Luftfeuchtigkeit bei Lagerung:	10 - 90 %
Unterstützte Grafik-Auflösungen:	3840 x 2160
USB-Stecker:	USB Typ-A
Anzahl der USB-Anschlüsse:	2
Maximale Bildwiederholrate:	60 Hz
Maximale Auflösung:	1920 x 1080 Pixel
Nachhaltigkeitskonformität:	Ja
Nachhaltigkeitszertifikate:	CE, Federal Communications Commission (FCC), RoHS, WEEE
Eingangsstrom:	5 A
Anzahl der HDMI-Ausgänge:	1
Arbeitsspannung:	24 V
Auflösung:	1920 x 1080 Pixel
RJ-45-Eingangsanschlüsse:	1
