Seite 1/27

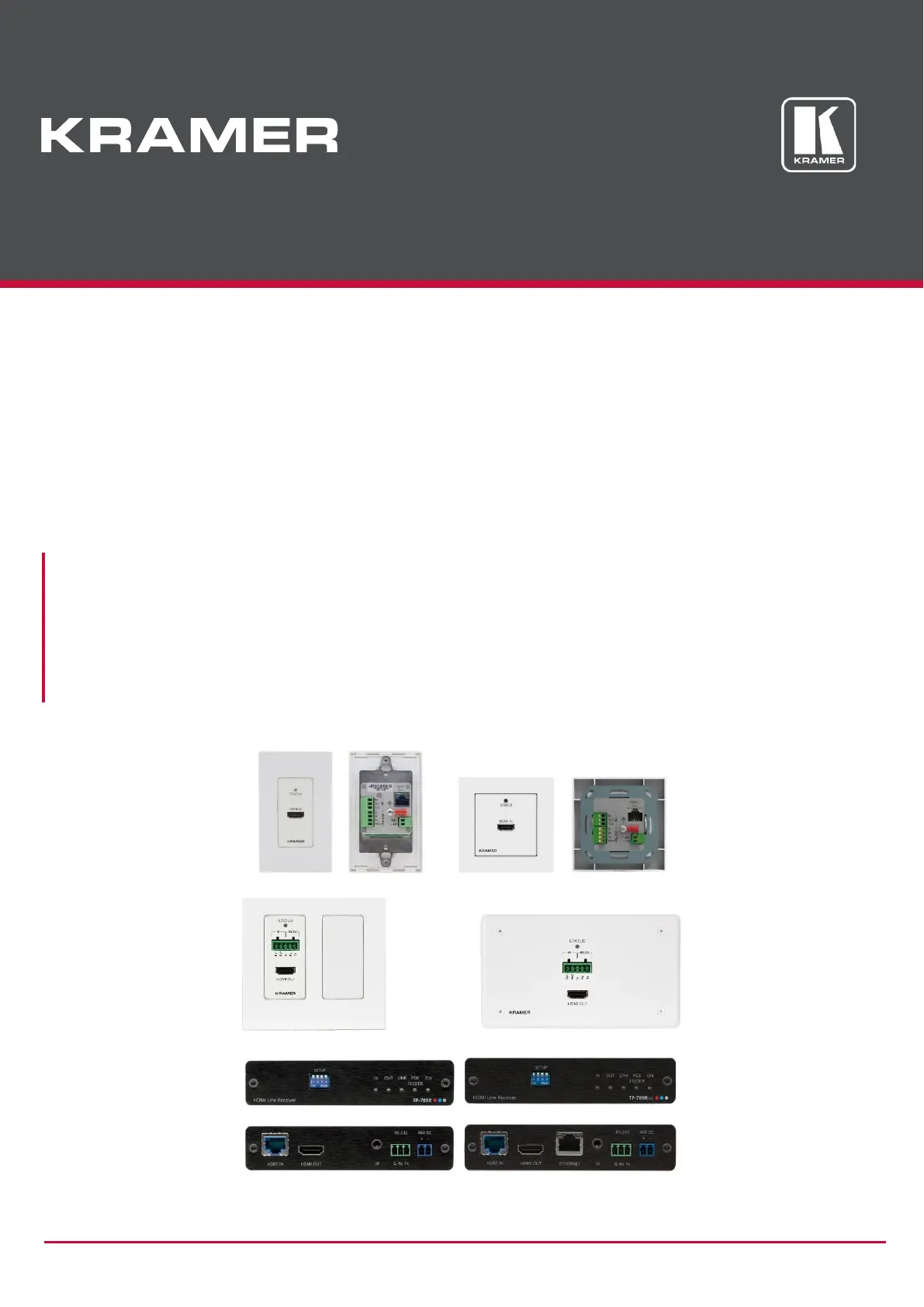

P/N: 2900-301206 Rev 2 www.kramerAV.com

USER MANUAL

MODEL:

WP-789T, WP-789R, TP-789R, TP-789Rxr

HDMI Line Transmitters and Receivers over

HDBaseT

Kramer Electronics Ltd.

WP-789T, WP-789R, TP-789R, TP-789Rxr – Contents
i

Contents
Introduction  1
Getting Started  1
Overview  2
Typical Applications  3
Defining WP-789T, WP-789R, TP-789R, TP-789Rxr HDMI Line Transmitters and Receivers over HDBaseT  4
Mounting  7
Mounting TP-789R, TP-789Rxr  7
Mounting WP-789T  8
Mounting WP-789R  9
Connecting WP-789T, WP-789R, TP-789R, TP-789Rxr  11
Connecting WP-789T to TP-789R/TP-789Rxr  11
Connecting WP-789R to TP-780T  12
Connecting TP-789R/TP-789Rxr to WP-20  13
Connecting TP-789R/TP-789Rxr as PoE Acceptor  14
Connecting to Device via RS-232  16
Grounding WP-789T, WP-789R (Optional)  16
Connecting to WP-789T, WP-789R IR Terminal Block  17
Configuring WP-789T, WP-789R, TP-789R, TP-789Rxr  19
Setting DIP-Switches  19
Setting IR Frequency  20
Setting HDBaseT Range Mode for TP-789Rxr  20
Upgrading Firmware  20
Technical Specifications  21
WP-789T Technical Specifications  21
WP-789R Technical Specifications  22
TP-789R/TP-789Rxr Technical Specifications  23

Produktspezifikationen

Marke:	Kramer
Kategorie:	Audio-/Video-Extender
Modell:	TP-789Rxr
AC-Netzadapter:	Ja
Produktfarbe:	Schwarz
Übertragungstechnik:	Kabelgebunden
Energiequelle:	Gleichstrom
Material:	Aluminium
Gleichstrom-Anschluss (DC):	Ja
Betriebstemperatur:	0 - 40 °C
Relative Luftfeuchtigkeit in Betrieb:	10 - 90 %
Verpackungsbreite:	157 mm
Verpackungstiefe:	120 mm
Verpackungshöhe:	87 mm
Paketgewicht:	700 g
Zertifizierung:	WEEE, CE, RoHs
Power over Ethernet (PoE):	Ja
Typ:	AV-Receiver
Menge pro Packung:	1 Stück(e)
LED-Anzeigen:	Ja
Temperaturbereich bei Lagerung:	-40 - 70 °C
Audio-System:	Stereo
HDCP:	Nein
Unterstützte Video-Modi:	1080p, 2160p
Maximale Bildwiederholrate:	60 Hz
Serielle Schnittstelle:	RS-232
Maximale Auflösung:	4096 x 2160 Pixel
Nachhaltigkeitszertifikate:	RoHS
Eingangsstrom:	1.36 A
Maximal mögliche Übertragungsstrecke:	180 m
Bandbreite:	10.2 Gbit/s
Fernbedienung (IR) output:	1
Empfängerdimensionen (B x T x H):	120 x 71.5 x 24.4 mm
Empfängergewicht:	300 g
HDMI-In:	1
Teilnehmerausgang:	1
RJ-45-Ausgangsanschlüsse:	1
HDBaseT zertifiziert:	Ja
Baudrate:	115.2 Kbit/s
Betriebsspannung (Empfänger):	48 V
Stromverbrauch (Empfänger) (max.):	1.36 mA
Ethernet/LAN:	Ja
