LANCOM LN-860

LANCOM LN-862

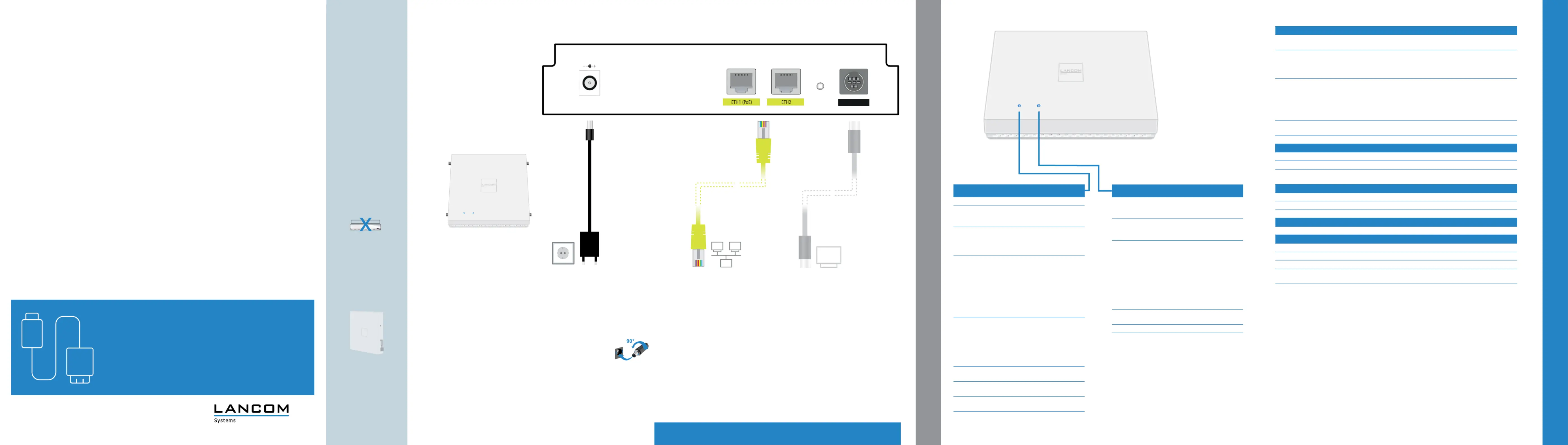

Hardware-Schnellübersicht

SICHER.VERNETZT.

DC 12 VResetConfig (Com)

ca

4

Das sollten Sie beim

Aufstellen beachten

ABei Aufstellung auf

dem Tisch Gummifüße

ankleben

AKeine Gegenstände auf

der Geräteoberseite

ablegen

ASeitliche Lüftungs-

schlitze freihalten

AAbschließbare Wand-

und Deckenmontage mit

Hilfe des LANCOM Wall

Mount (LN) (als Zubehör

erhältlich)

b

Ethernet-Schnittstelle

Verbinden Sie die Schnittstelle ETH1

(PoE) oder ETH2 mittels des

Ethernet-Kabels mit Ihrem PC oder

einem LAN-Switch.

Power

Drehen Sie den Bajonettstecker des

Kabels nach dem Einstecken ins

Gerät um 90° nach rechts, bis dieser

einrastet.

Verwenden Sie nur das mitgelieferte

Netzteil!

Serielle Schnittstelle

Verbinden Sie zur Konguration

das Gerät und einen PC mit einem

Kongurationskabel (als Zubehör

erhältlich).

Bitte beachten Sie, dass bei der Verwendung beider WLAN-Module im gleichen Frequenzband

gegenseitige Störungen nicht ausgeschlossen werden können.

5

MONTIEREN UND ANSCHLIESSEN

TECHNISCHE DATEN

LANCOM, LANCOM Systems und LCOS sind eingetragene Marken. Alle anderen verwendeten Namen und Bezeichnungen können Marken oder eingetragene

Marken ihrer jeweiligen Eigentümer sein. Änderungen vorbehalten. Keine Gewähr für technische Ungenauigkeiten und/oder Auslassungen. 111553/0317

Hardware

Spannungsversorgung12 V DC, externes Steckernetzteil (110 oder 230 V) mit Bajonett-Stecker zur Sicherung gegen

Herausziehen oder PoE nach 802.3at über ETH1

Leistungsaufnahmeca. 15,1 W über 12 V/2 A Steckernetzteil (Wert bezieht sich auf die Gesamtleistungsaufnahme

von Access Point und Steckernetzteil),

ca. 14,9 W über PoE (Wert bezieht sich ausschließlich auf die Leistungsaufnahme des Access

Points)

UmgebungTemperaturbereich 0–45 °C bei senkrechter Wandmontage mittels LANCOM Wall Mount (LN).

Temperaturbereich 0–37 °C bei waagerechter Deckenmontage mittels LANCOM Wall

Mount (LN).

Eine Überhitzung des Access Points wird durch automatische Drosselung der

WLAN-Funk module vermieden.

Luftfeuchtigkeit 0–95 %; nicht kondensierend

GehäuseRobustes Kunststoffgehäuse, Anschlüsse auf der Rückseite, für Wand- und Deckenmontage

vorbereitet; Maße 205 x 42 x 205 mm (B x H x T)

Anzahl LüfterKeine; lüfterloses Design ohne rotierende Teile, hohe MTBF

WLAN

Frequenzband 2400–2483,5 MHz (ISM) oder 5180–5700 MHz (landesspezische Einschränkungen möglich)

Funkkanäle 2,4 GHzBis zu 13 Kanäle, max. 3 nicht überlappend (2,4-GHz-Band)

Funkkanäle 5 GHzBis zu 19 nicht überlappende Kanäle (verfügbare Kanäle je nach landesspezischer

Regulierung und mit automatischer, dynamischer DFS-Kanalwahl verbunden)

Schnittstellen

ETH1 (PoE)10 / 100 / 1000 Base-TX, Autosensing, Auto Node-Hub, PoE nach IEEE 802.3at erforderlich

ETH210 / 100 / 1000 Base-TX, Autosensing, Auto Node-Hub

Serielle SchnittstelleSerielle Kongurationsschnittstelle / COM-Port (8-pol. Mini-DIN): 9.600–115.000 Baud

Konformitätserklärung

Die Konformitätserklärung nden Sie auf der Produktseite auf unserer Website www.lancom-systems.de

Lieferumfang

HandbuchInstallation Guide (DE/EN), Hardware-Schnellübersicht (D/EN)

Antennen (nur LN-862)Vier 3 dBi Dipol-Dualband-Antennen

KabelEthernet-Kabel, 3 m

NetzteilExternes Steckernetzteil, NEST 12 V / 1,5 A DC/S, Hohlstecker 2,1 / 5,5 mm Bajonett,

LANCOM Art.-Nr. 111507 (EU, 230 V); LANCOM Art.-Nr. 111302 (UK, 230 V)

aPower

ausGerät ausgeschaltet

grün dauerhaft an*Gerät betriebsbereit

bzw. Gerät gekoppelt und LANCOM

Management Cloud (LMC) erreichbar

rot/grün blinkendKein Kongurationskennwort gesetzt.

Ohne Kongurationskennwort sind die

Kongurationsdaten des Geräts unge-

schützt.

orange/grün

blinkend im

Wechsel mit der

WLAN-Link-LED

Mindestens ein WLAN-Modul bendet sich

im Managed-Modus und hat noch keinen

WLAN-Controller gefunden. Das bzw.

die entsprechenden WLAN-Module sind

ausgeschaltet, bis sie einen WLAN-

Controller gefunden haben, von dem sie

eine Konguration beziehen können bzw.

bis sie manuell auf eine andere Betriebsart

umgestellt werden.

orange/rot

blinkend im

Wechsel mit der

WLAN-Link-LED

Mindestens ein WLAN-Modul bendet sich

im Managed-Modus und hat einen WLAN-

Controller gefunden. Der WLAN-Controller

kann dem WLAN-Modul jedoch keine

Konguration zuweisen, da Firmware- und/

oder Loader-Version des Geräts nicht mit

dem WLAN-Controller kompatibel sind.

1x grün invers

blinkend*

Verbindung zur LMC aktiv, Pairing OK,

Claiming-Fehler.

2x grün invers

blinkend*

Pairing-Fehler bzw. LMC-Aktivierungscode

/ PSK nicht vorhanden.

3x grün invers

blinkend*

LMC nicht erreichbar bzw.

Kommunikationsfehler.

ab

bWLAN Link

ausKein WLAN-Netz deniert oder

WLAN-Modul deaktiviert. Es werden keine

Beacons vom WLAN-Modul gesendet.

grünMindestens ein WLAN-Netz deniert und

WLAN-Modul aktiviert. Es werden Beacons

vom WLAN-Modul gesendet.

grün invers

blitzend

Anzahl der Blitzer = Anzahl der

verbundenen WLAN-Stationen und P2P-

Funkstrecken, danach folgt eine Pause

(Default).

Alternativ kann die Frequenz der Blitzer

die Signalstärke anzeigen, mit der eine

denierte P2P-Verbindung empfangen

wird bzw. die Signalstärke zu dem Access

Point, zu dem das Gerät im Client Mode

verbunden ist.

grün blinkendDFS Scanning oder anderer Scan-

Vorgang.

rot blinkendHardwarefehler im WLAN-Modul.

WLAN 1 Ant 1

WLAN 1 Ant 2

WLAN 2 Ant 1

WLAN 2 Ant 2

d

WLAN-Antennen (nur LN-862)

Schrauben Sie die mitgelieferten

WLAN-Antennen an die Anschlüsse

WLAN 1 Ant 1 / Ant 2 und

WLAN 2 Ant 1 / Ant 2.

Das gewünschte MIMO-Verhalten

muss ggf. unter

> Physikalische WLAN-Einstellungen

> Radio

> Antennengruppierung

konguriert werden.

bcd

a

*) Die zusätzlichen Status der Power-LED werden alternierend im 5-Sekunden-Wechsel angezeigt, wenn die Verwaltung

des Gerätes über die LANCOM Management Cloud aktiviert ist.
