Seite 1/1
LANCOM LN-1700
LANCOM LN-1702

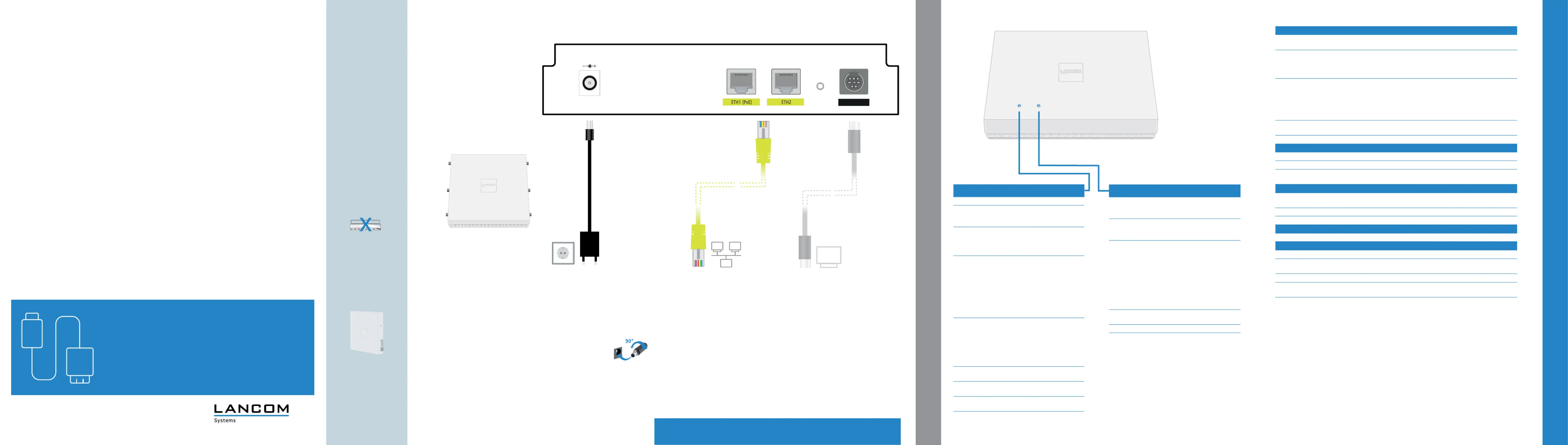

Hardware-Schnellübersicht
SICHER. VERNETZT.
DC 12 V Reset Config (Com)
ca
4
Das sollten Sie beim
Aufstellen beachten
A Bei Aufstellung auf
dem Tisch Gummifüße
ankleben
A Keine Gegenstände auf
der Geräteoberseite
ablegen
A Seitliche Lüftungs-
schlitze freihalten
A Abschließbare Wand-
und Deckenmontage mit
Hilfe des LANCOM Wall
Mount (LN) (als Zubehör
erhältlich)
b
Ethernet-Schnittstelle
Verbinden Sie die Schnittstelle ETH1
(PoE) oder ETH2 mittels des Ethernet-
Kabels mit Ihrem PC oder einem
LAN-Switch.
Power
Drehen Sie den Bajonettstecker des
Kabels nach dem Einstecken ins
Gerät um 90° nach rechts, bis dieser
einrastet.
Verwenden Sie nur das mitgelieferte
Netzteil!
Serielle Schnittstelle
Verbinden Sie zur Konguration
das Gerät und einen PC mit einem
Kongurationskabel (als Zubehör
erhältlich).
Bitte beachten Sie, dass bei der Verwendung beider WLAN-Module im gleichen Frequenzband
gegenseitige Störungen nicht ausgeschlossen werden können.
5
a
b c
M O N T I E R E N U N D A N S C H L I E S S E N
T E C H N I S C H E D A T E N
LANCOM, LANCOM Systems und LCOS sind eingetragene Marken. Alle anderen verwendeten Namen und Bezeichnungen können Marken oder eingetragene
Marken ihrer jeweiligen Eigentümer sein. Änderungen vorbehalten. Keine Gewähr für technische Ungenauigkeiten und/oder Auslassungen. 111552/0317
Hardware
Spannungsversorgung 12 V DC, externes Steckernetzteil (110 oder 230 V) mit Bajonett-Stecker zur Sicherung gegen
Herausziehen oder PoE nach 802.3at über ETH1
Leistungsaufnahme ca. 21 W über 12 V / 2 A Steckernetzteil (Wert bezieht sich auf die Gesamtleistungsaufnahme
von Access Point und Steckernetzteil),
ca. 19,4 W über PoE (Wert bezieht sich ausschließlich auf die Leistungsaufnahme des Access
Points)
Umgebung Temperaturbereich 0–45 °C bei senkrechter Wandmontage mittels LANCOM Wall Mount (LN),
Temperaturbereich 0–37 °C bei waagerechter Deckenmontage mittels LANCOM Wall
Mount (LN).
Eine Überhitzung des Access Points wird durch automatische Drosselung der WLAN-
Funk module vermieden.
Luftfeuchtigkeit 0–95 %; nicht kondensierend
Gehäuse Robustes Kunststoffgehäuse, Anschlüsse auf der Rückseite, für Wand- und Deckenmontage
vorbereitet; Maße 205 x 42 x 205 mm (B x H x T)
Anzahl Lüfter Keine; lüfterloses Design ohne rotierende Teile, hohe MTBF
WLAN
Frequenzband 2400–2483,5 MHz (ISM) oder 5180–5700 MHz (landesspezische Einschränkungen möglich)
Funkkanäle 2,4 GHz Bis zu 13 Kanäle, max. 3 nicht überlappend (2,4-GHz-Band)
Funkkanäle 5 GHz Bis zu 19 nicht überlappende Kanäle (verfügbare Kanäle je nach landesspezischer
Regulierung und mit automatischer, dynamischer DFS-Kanalwahl verbunden)
Schnittstellen
ETH1 (PoE) 10 / 100 / 1000 Base-TX, Autosensing, Auto Node-Hub, Leitungsbündelung mittels LACP,
PoE nach IEEE 802.3at erforderlich.
ETH2 10 / 100 / 1000 Base-TX, Autosensing, Auto Node-Hub, Leitungsbündelung mittels LACP
Serielle Schnittstelle Serielle Kongurationsschnittstelle / COM-Port (8-pol. Mini-DIN): 9.600–115.000 Baud
Konformitätserklärung
Die Konformitätserklärung nden Sie auf der Produktseite auf unserer Website www.lancom-systems.de
Lieferumfang
Handbuch Installation Guide (DE/EN), Hardware-Schnellübersicht (D/EN)
Antennen
(nur LN-1702)
Sechs 3 dBi Dipol-Dualband-Antennen
Kabel Ethernet-Kabel, 3 m
Netzteil Externes Steckernetzteil, NEST 12 V / 1,5 A DC/S, Hohlstecker 2,1 / 5,5 mm Bajonett,
LANCOM Art.-Nr. 111507 (EU, 230 V); LANCOM Art.-Nr. 111302 (UK, 230 V)
a Power
aus Gerät ausgeschaltet
grün dauerhaft an* Gerät betriebsbereit
bzw. Gerät gekoppelt und LANCOM
Management Cloud (LMC) erreichbar
rot/grün blinkend Kein Kongurationskennwort gesetzt.
Ohne Kongurationskennwort sind die
Kongurationsdaten des Geräts unge-
schützt.
orange/grün
blinkend im
Wechsel mit der
WLAN-Link-LED
Mindestens ein WLAN-Modul bendet sich
im Managed-Modus und hat noch keinen
WLAN-Controller gefunden. Das bzw.
die entsprechenden WLAN-Module sind
ausgeschaltet, bis sie einen WLAN-
Controller gefunden haben, von dem sie
eine Konguration beziehen können bzw.
bis sie manuell auf eine andere Betriebsart
umgestellt werden.
orange/rot
blinkend im
Wechsel mit der
WLAN-Link-LED
Mindestens ein WLAN-Modul bendet sich
im Managed-Modus und hat einen WLAN-
Controller gefunden. Der WLAN-Controller
kann dem WLAN-Modul jedoch keine
Konguration zuweisen, da Firmware- und/
oder Loader-Version des Geräts nicht mit
dem WLAN-Controller kompatibel sind.
1x grün invers
blinkend*
Verbindung zur LMC aktiv, Pairing OK,
Claiming-Fehler.
2x grün invers
blinkend*
Pairing-Fehler bzw. LMC-Aktivierungscode
/ PSK nicht vorhanden.
3x grün invers
blinkend*
LMC nicht erreichbar bzw.
Kommunikationsfehler.
a b
b WLAN Link
aus Kein WLAN-Netz deniert oder
WLAN-Modul deaktiviert. Es werden keine
Beacons vom WLAN-Modul gesendet.
grün Mindestens ein WLAN-Netz deniert und
WLAN-Modul aktiviert. Es werden Beacons
vom WLAN-Modul gesendet.
grün invers
blitzend
Anzahl der Blitzer = Anzahl der
verbundenen WLANStationen und P2P-
Funkstrecken, danach folgt eine Pause
(Default).
Alternativ kann die Frequenz der Blitzer
die Signalstärke anzeigen, mit der eine
denierte P2P-Verbindung empfangen
wird bzw. die Signalstärke zu dem Access
Point, zu dem das Gerät im Client Mode
verbunden ist.
grün blinkend DFS Scanning oder anderer Scan-
Vorgang.
rot blinkend Hardwarefehler im WLAN-Modul.
WLAN 2 Ant 3
WLAN 2 Ant 4
WLAN 2 Ant 2
WLAN 2 Ant 1
d
d
WLAN-Antennen (nur LN-1702)
Schrauben Sie die mitgelieferten
WLAN-Antennen an die Anschlüsse
WLAN 1 Ant 1 / Ant 2 und
WLAN 2 Ant 1 bis Ant 4.
Das gewünschte MIMO-Verhalten
muss ggf. unter
> Physikalische WLAN-Einstellungen
> Radio
> Antennengruppierung
konguriert werden.
WLAN 1 Ant 1WLAN 1 Ant 2
*) Die zusätzlichen Status der Power-LED werden alternierend im 5-Sekunden-Wechsel angezeigt, wenn die Verwaltung
des Gerätes über die LANCOM Management Cloud aktiviert ist.
