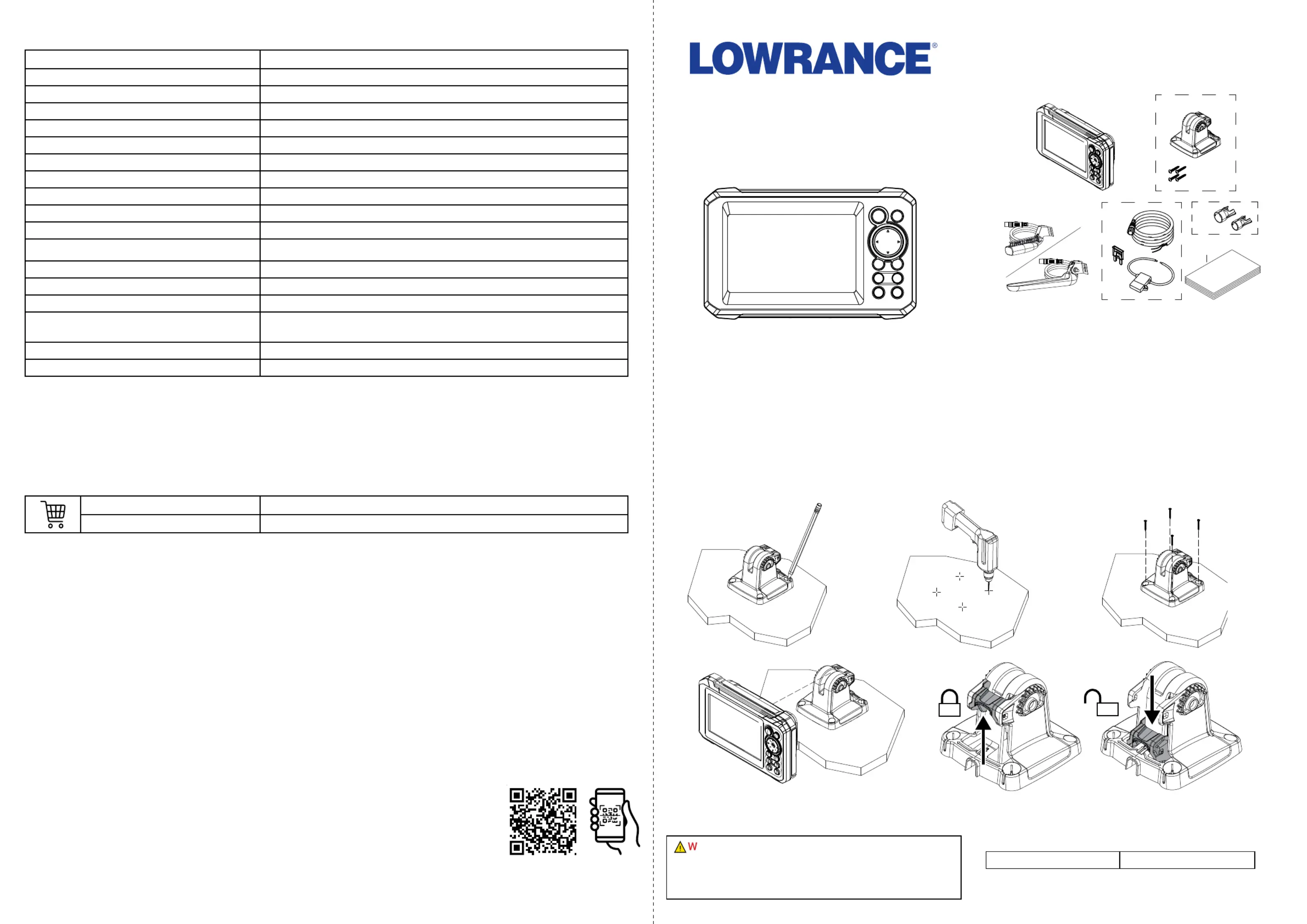

Im Lieferumfang enthalten
A EAGLE5-Display
B U-Bügelhalterungssatz
C SplitShot- oder TripleShot-Skimmer-Schwinger
D Netzkabelsatz
E Kabel-Sicherungsringe
F Dokumentation
EAGLE
®
5
Installationsanleitung
und Montageschablone
C
A
D
F
B
E
1
32
A B
4
WARNUNG: Tragen Sie beim Bohren, Schneiden oder
Schleifen stets eine geeignete Brille, einen Gehörschutz
und eine Staubmaske. Achten Sie beim Bohren oder
Schneiden auf die Rückseite aller Oberächen.
Empfohlene Vorbohrlöcher
Weiche/harte Materialien Ø 3,8–4,8mm (3/16Zoll)
Dokumentversion: 001
©2024 Navico Group. Alle Rechte vorbehalten. Navico Group ist ein Geschäftsbereich der Brunswick Corporation.
www.lowrance.com
U-Bügel-Montage
Technische Daten
Zubehör
Das folgende Zubehör ist bei Ihrem Händler vor Ort separat erhältlich.
Sonnenschutzabdeckung 000-16249-001
Armaturenbrett-Dichtungssatz 000-16253-001
Warenzeichen
®Reg. U.S. Pat. & Tm. Off und ™ Common-Law-Zeichen.
Nähere Informationen zu den globalen Markenrechten und Akkreditierungen der Navico Group und anderer Unternehmen
nden Sie unter www.navico.com/intellectual-property.
• Navico
®
ist ein Warenzeichen der Navico Group.
• Lowrance
®
ist ein Warenzeichen der Navico Group.
• EAGLE
®
ist ein Warenzeichen der Navico Group.
• SD
®
und microSD
®
sind Warenzeichen von SD-3C, LLC.
Display
Auösung 800 x 480
Ablesewinkel in Grad 80° oben/unten/links/rechts
Elektrik
Versorgungsspannung 12VDC(10,8–18VDC)
Stromverbrauch (max.) 3,48W (290mA bei 12 VDC)
Empfohlener Sicherungswert 3A
Umwelt
Betriebstemperaturbereich -15°C bis 55°C (5°F bis 131°F)
Lagertemperatur -20°C bis 60°C (4°F bis 140°F)
Wasserfestigkeit IPX7
Schnittstelle/Konnektivität
Sonar 1Anschluss (kompatibel mit SplitShot und TripleShot)
Kartenleser 1Steckplatz (microSD
®
max. 32GB)
Physikalische Daten
Maße Weitere Informationen nden Sie in diesem Dokument im Abschnitt
„Abmessungen“.
Gewicht (nur Display) 0,46kg (1,01lb)
Montagetyp Paneel- oder U-Bügel-Montage
24.0 mm
(0.94")
120.8 mm
(4.76”)
110.6 mm
(4.35")
93.0 mm
(3.66")
182.1 mm
(7.17")
113.2 mm
(4.46")
127.7 mm
(5.03")
2
1
3

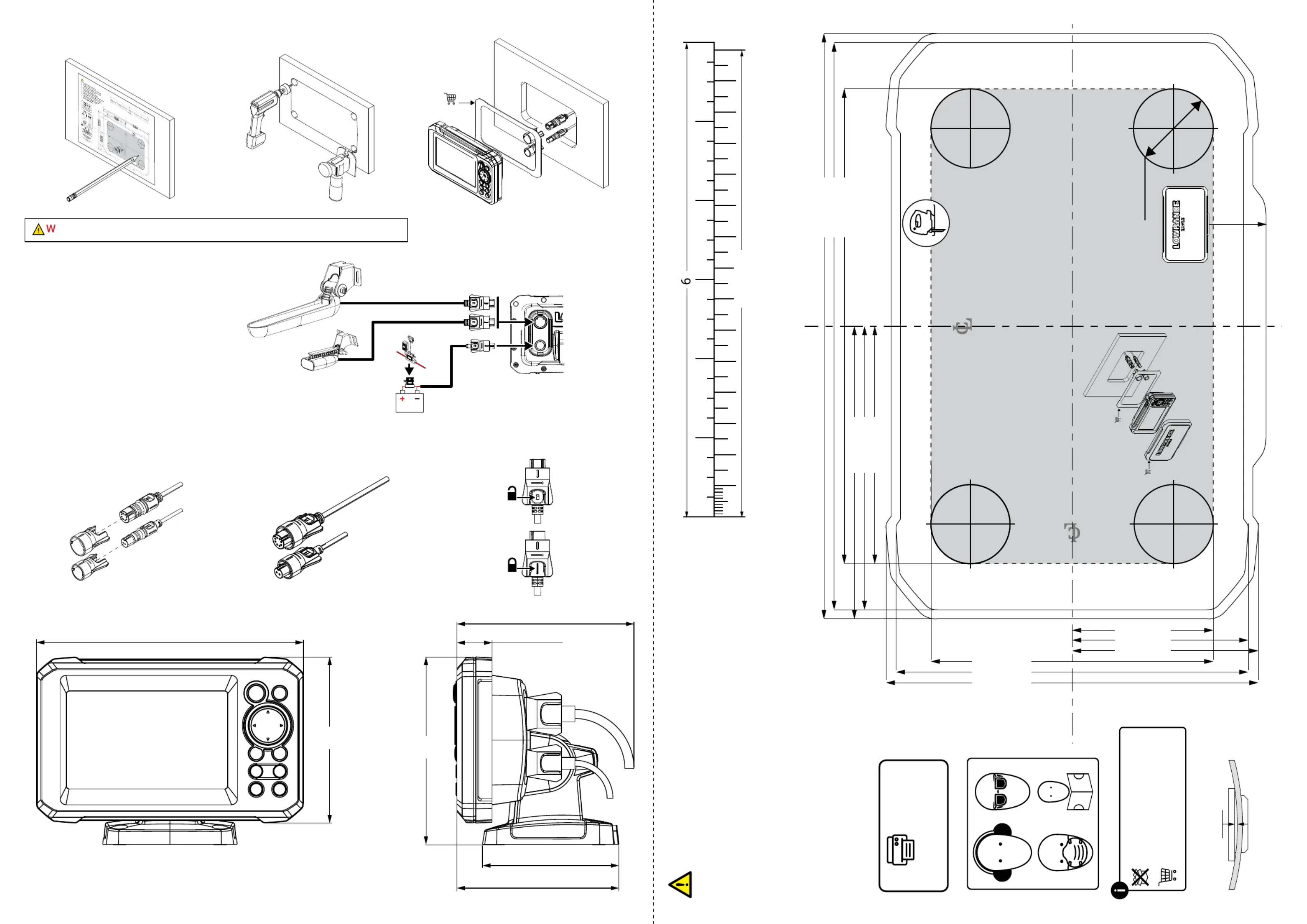

Paneelmontage
Abmessungen
Verkabelung
1
2
Kabel-Sicherungsring
¼Hinweis:
• Schließen Sie entweder einen SplitShot- oder
einen TripleShot-Schwinger an.
• Weitere Informationen nden Sie in den mitgelieferten
Installationsinformationen für den Schwinger.
WARNUNG: Die Paneelmontage kann die GPS-Leistung beeinträchtigen.
152.5 mm (6.00”)
188.0 mm (7.40”)
182.1 mm (7.16”)
76.3 mm (3.00”)
94.0 mm (3.70”)
91.1 mm (3.58”)
45.4 mm (1.79”)
56.6 mm (2.23”)
59.8 mm (2.36”)
90.7 mm (3.57”)
113.2 mm (4.45”)
119.7 mm (4.71”)
Ø 25.4 mm (1”)
Maximum curve of the dash
Courbe maximale du tiret
0.5 mm (0.02”)
Suncover sold separately
Capot de protection d'écran vendu séparément
SKU: 000-16249-001
Dash gasket sold separately
Joint de tableau de bord vendu séparément
SKU: 000-16253-001
www.lowrance.com/dealer-locator
*
*
1:1
A3: 420 mm x 297 mm
(16.54”x 11.69”)
6”
150 mm
EN Do not resize this mounting template if printing.
DE Ändern Sie beim Ausdrucken nicht die Größe dieser Montagevorlage.
ES No cambie el tamaño de esta plantilla de montaje si va a imprimirla.
FI Älä muuta kiinnitysmallin kokoa tulostettaessa.
FR Ne redimensionnez pas ce gabarit en cas d’impression.
IT Non cambiare le dimensioni della dima di montaggio nel caso si decida di stamparla.
NL Pas het formaat van deze montagesjabloon niet aan als u hem afdrukt.
NO Ikke endre størrelsen på denne monteringsmalen hvis den skrives ut.
PT Se imprimir este modelo de montagem, não o redimensione.
SV Ändra inte storlek på monteringsmallen vid utskrift.
ZH 如果打印，请勿调整此安装模板的大小。
