Seite 1/2
HDS
®
PRO
12Zoll und 16Zoll

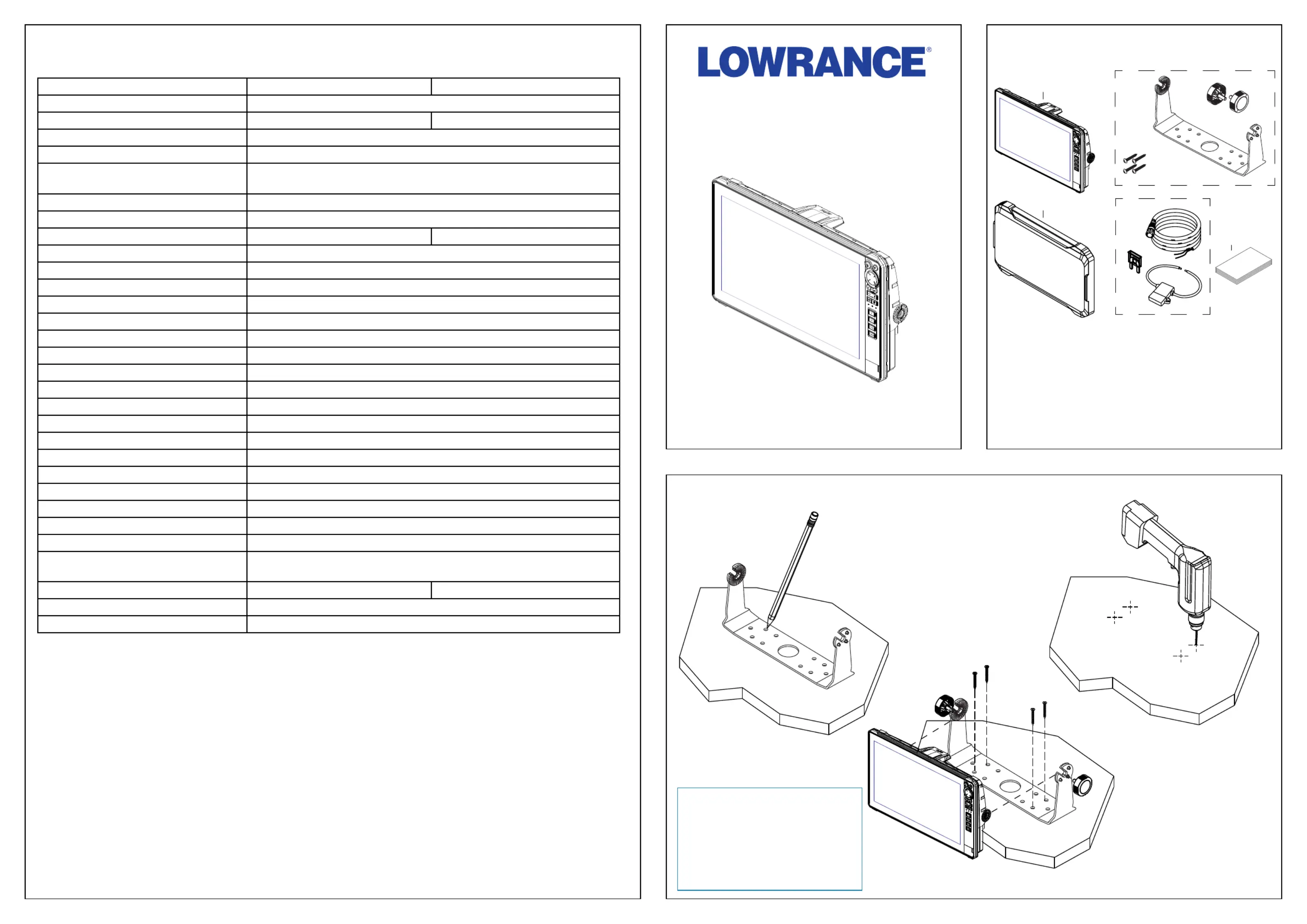

Installationsanleitung
Technische Daten
Lieferumfang
C
A
D
B
E
A HDS
®
Pro, 12- oder 16-Zoll-Display
B Bügelhalterung
C Sonnenschutz
D Netzkabelsatz
E Dokumentation
12 Zoll 16 Zoll
Display
Auflösung 1280 x 800 1920 x 1080
Helligkeit >1200NIT
Touchscreen Multitouch
Ablesewinkel in Grad
(typischer Wert bei Kontrastverhältnis = 10)
85° oben/unten, 85° links/rechts
Elektrik
Versorgungsspannung 12VDC(10,8–18VDC)
Stromverbrauch (max.) 48W (3,6A bei 13,8VDC) 57W (4,1A bei 13,8VDC)
Empfohlener Sicherungswert 5 A
Umwelt
Betriebstemperatur -15°C bis 55°C (5°F bis 131°F)
Lagertemperatur -30°C bis 70°C (-22°F bis 158°F)
Wasserfestigkeit IPX6 und IPX7
Schock und Vibration 100.000 Zyklen von 20G
Schnittstelle/Konnektivität
NMEA 2000
®
1Port (Micro-C-Steckverbinder)
NMEA 0183
®
1Anschluss (über das Netzkabel)
Sonar 2Anschlüsse (9-polig)
HDMI
®
1 Anschluss für externen Eingang (HDMI
®
-1.4-Senke und HDCP)
USB 1Anschluss (USB-A) Ausgang: 5VDC; 1A
Analog-Videoeingang 1Anschluss (über das Netzkabel, Adapterkabel separat erhältlich)
Ethernet 100BASE-T, 2Anschlüsse (5-polig)
Kartenleser 2Steckplätze (microSD
®
SDXC)
Wi-Fi
®
Innen 802.11b/g/n
Bluetooth
®
Bluetooth
®
5.2 mit Unterstützung für Bluetooth
®
Classic
Physikalische Daten
Maße Weitere Informationen nden Sie in den Maßzeichnungen in diesem
Dokument.
Gewicht (nur Display) 2,61kg (5,76lb) 3,60kg (7,94lb)
Kompass-Sicherheitsabstand 65 cm (2,1 ft)
Montagetyp Montage auf Pult oder an Halterung
Montage der Bügelhalterung
2
3
⚠WARNUNG: Tragen Sie beim
Bohren, Schneiden oder Schleifen
stets eine geeignete Brille, einen
Gehörschutz und eine Staubmaske.
Achten Sie beim Bohren oder
Schneiden auf die Rückseite aller
Oberflächen.
1
www.lowrance.com
Dokumentversion: 001
®Reg. US-Pat. & Tm. Off und ™ Common-Law-Zeichen. Nähere Informationen zu den globalen
Markenrechten und Akkreditierungen der Navico Holding AS und anderer Unternehmen nden Sie
unter www.navico.com/intellectual-property.
Copyright © 2023 Navico Holding AS
Maße
Strom- und NMEA0183
®
-Kabel (A)
Stellen Sie eine Stromversorgung für das Gerät mit
12V Gleichstrom über eine 5-A-Sicherung oder einen
Schutzschalter an der positiven Versorgungsleitung her.
Es ist gegen Verpolung sowie Unter- und Überspannung
geschützt (für einen begrenzten Zeitraum).
Symbol Zweck Farbe
1+12 V DC Rot
2DC negativ Schwarz
3Sicherung -
4Zubehöraktivierung oder Ping-Sync Gelb
5NMEA0183
®
-Sender A (Tx_A) Gelb
6NMEA0183
®
-Sender B (Tx_B) Blau
7NMEA0183
®
-Empfänger A (Rx_A) Orange
8NMEA0183
®
-Empfänger B (Rx_B) Grün
9NMEA 0183
®
-Masse (Abschirmung) -
Sonar1– blaue Mutter (B)
Unterstützt die folgenden Sonartechnologien und -frequenzen:
• Sonar: Low-, Medium- und High-CHIRP bis zu 1kW.
• DownScan: 455kHz, 800kHz
CHIRP: 700kHz und 1200kHz
375.2 mm
(14.77”)
347.5 mm
(13.68”)
69.9 mm
(2.75”)
13.0 mm
(2.75”)
228.5 mm
(9.00”)
241.9 mm
(9.52”)
80.0 mm
(3.15”)
99.0 mm
(3.90”)
130.2 mm
(5.13”)
463.1 mm
(18.23”)
430.5 mm
(16.95”)
74.8 mm
(2.95”)
13.0 mm
(0.51”)
259.2 mm
(10.20”)
262.9 mm
(10.35”)
80.0 mm
(3.15”)
102.0 mm
(4.01”)
134.1 mm
(5.28”)
12-Zoll-Gerät
16-Zoll-Gerät

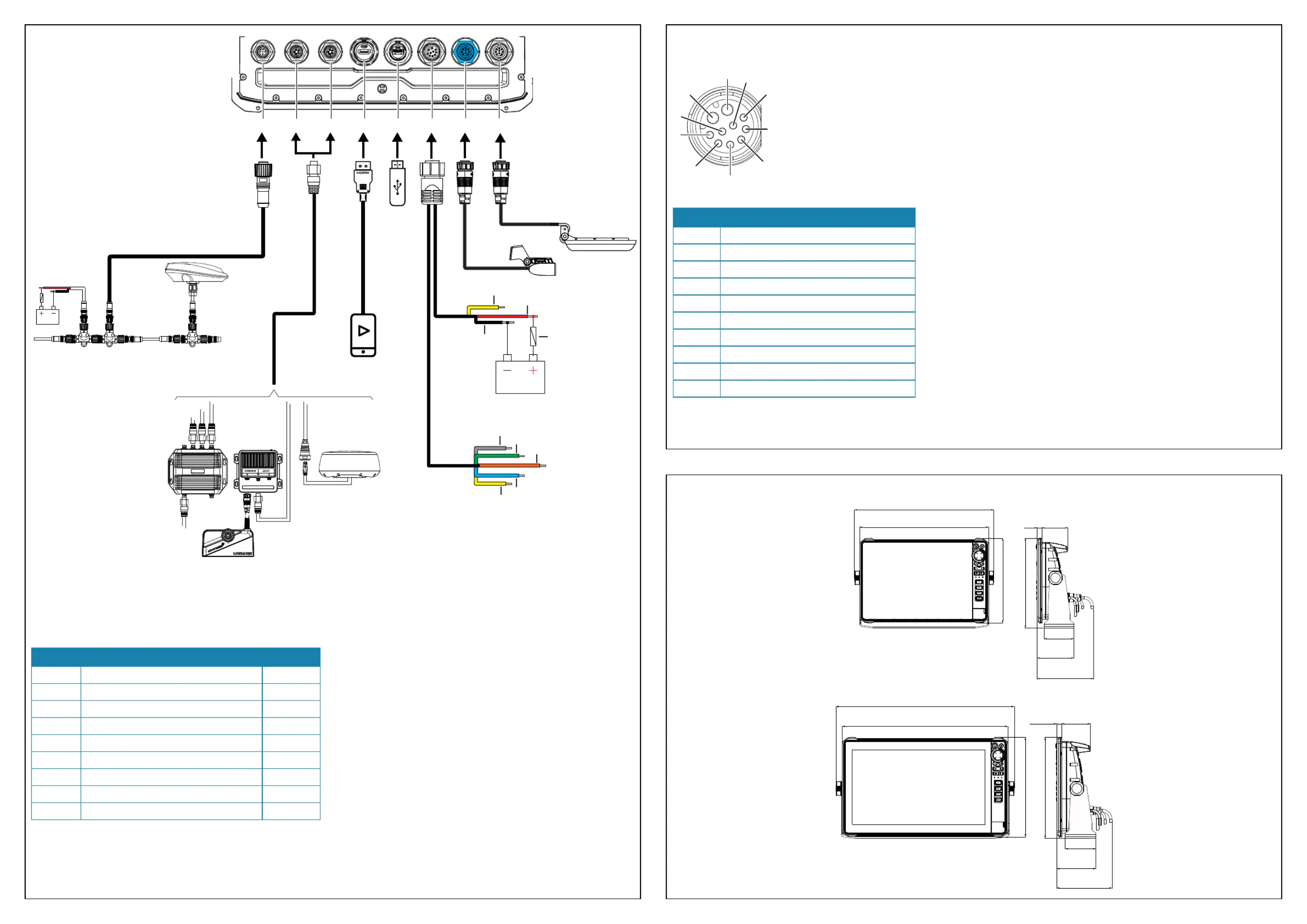

Verkabelung
A Stromversorgung, NMEA0183
®
und
Video – 10-poliger Anschluss
B Sonar1– 9-poliger Anschluss
(blaue Mutter)
C Sonar2/Imaging– 9-poliger
Anschluss (schwarze Mutter)
D Ethernet– 5-poliger Steckverbinder
E NMEA2000
®
– Micro-C-Stecker
F HDMI
®
G USB-A
¼Hinweis: Diese Abbildung zeigt
Anschlussbeispiele. Zubehör und
Zusatzgeräte sind separat erhältlich.
1
3
2
4
9
5
6
8
7
A B CDE
D
G
F
IN
Sonar 2/Imaging– schwarze Mutter (C)
Unterstützt die folgenden Sonartechnologien und -frequenzen:
• Sonar: Low-, Medium- und High-CHIRP bis zu 1kW.
• DownScan: 455kHz, 800kHz. CHIRP: 700 kHz und 1200 kHz.
• SideScan: 455kHz, 800kHz. CHIRP: 455 kHz und 1075 kHz.
Ethernet (D)
Ethernet wird verwendet, um Geräte wie Radar, Displays und
Sonarmodule wie ActiveTarget
®
2 oder S3100 zu verbinden.
Schließen Sie ein Gerät direkt an den Ethernet-Anschluss
an, oder verwenden Sie ein Netzwerkerweiterungsgerät, um
mehrere Geräte anzuschließen.
NMEA2000
®
(E)
Der NMEA2000
®
-Anschluss unterstützt die gemeinsame
Nutzung von Daten durch die angeschlossenen Quellen und ist für
einen Kompass, Motorcomputer und andere Sensoren geeignet.
HDMI
®
(F)
Verwenden Sie ein Zubehörkabel/einen Adapter (nicht
im Lieferumfang enthalten), um eine externe Videoquelle
anzuschließen.
USB-A (G)
Schließen Sie ein USB-A-Speichergerät an, um die Software zu
aktualisieren und Nutzerdaten zu sichern bzw. zu übertragen.
Stromversorgung, NMEA 0183
®
- und
Videoeingang
4
7
8 6
3
5
2
1
9
10
Gerätebuchse
Pin Zweck
1Zubehör-Aktivierung
2Empfänger B (Rx_B)
3Videoeingang +
4Sender B (Tx_B)
5Beilauflitze
6Sender A (Tx_A)
7+12VDC
8DC negativ
9Videoeingang -
10 Empfänger A (Rx_A)
¼Hinweis: Um die Videoeingangsfunktion nutzen zu
können, muss ein Adapterkabel verwendet werden:
SKU 000-11010-001 (separat erhältlich).
NMEA 0183
®
Das Gerät verfügt über eine integrierte serielle
NMEA0183
®
-Schnittstelle mit Ein- und Ausgang. Der Anschluss/
die Anschlüsse nutzt/nutzen den NMEA0183
®
-Standard (seriell
ausgeglichen) und kann/können in der Software für unterschiedliche
Baudraten mit bis zu 38.400Baud konguriert werden.
Sender und Empfänger
Gemäß dem NMEA0183
®
-Protokoll kann nur ein Sprecher
(Ausgabegerät) an den seriellen Eingang (RX) des Gerätes
angeschlossen werden. Je nach Funktionsumfang der Hardware
können jedoch bis zu drei Zuhörer (Empfänger) an den Ausgang
(TX) des Gerätes angeschlossen werden.
Video-Eingang
Das Gerät kann eine Verbindung zu einer FBAS-Quelle herstellen und
Videobilder auf dem Display anzeigen.
¼Hinweise:
• Kamerakabel sind nicht im Lieferumfang enthalten und müssen
entsprechend des Abschlusses ausgewählt werden– RCA-
Steckverbinder am Gerät und üblicherweise BNC- oder RCA-
Stecker am Kameraende.
• Videobilder werden nicht über das Netzwerk an andere Geräte
weitergegeben. Videos können nur auf dem Gerät angezeigt
werden, das an die Videoquelle angeschlossen ist.
• Sowohl das NTSC- als auch das PAL-Format werden unterstützt.
Konguration des Videoeingangs
Kongurationen für den Videoeingang werden im Videofeld
vorgenommen. Weitere Informationen nden Sie in der Online-
Bedienungsanleitung: www.lowrance.com/downloads/hdspro
