MDT technologies GmbH

•

51766 Engelskirchen

•

Papiermühle 1

Tel.: + 49 - 2263 - 880

•

Fax: + 49 - 2263 - 4588

•

[email protected]

•

www.mdt.de

Stand: 0322

Technische Änderungen und Irrtümer vorbehalten,

Abbildungen können abweichen.

Technische Daten KNX Glastaster II Light - Technical Data KNX Glass Push Button II Lite

Allgemeine Sicherheitshinweise - Important safety notes

Lebensgefahr durch elektrischen Strom - Danger High Voltage

• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezischen

Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE

Zeichen. Die Verwendung in den USA und Kanada ist nicht gestattet. Installation and commissioning of the device

only be carried out by authorised electricans. The relevant standards, directives, regulations and instructions must be

observed. The devices are approved for use in the EU and have the CE mark. Use in USA and Canada is prohibited.

Betriebsanleitung KNX Glastaster II Light

nur für autorisiertes Elektrofachpersonal

Operating Instructions KNX Glass Push Button II Lite

for authorised electricans

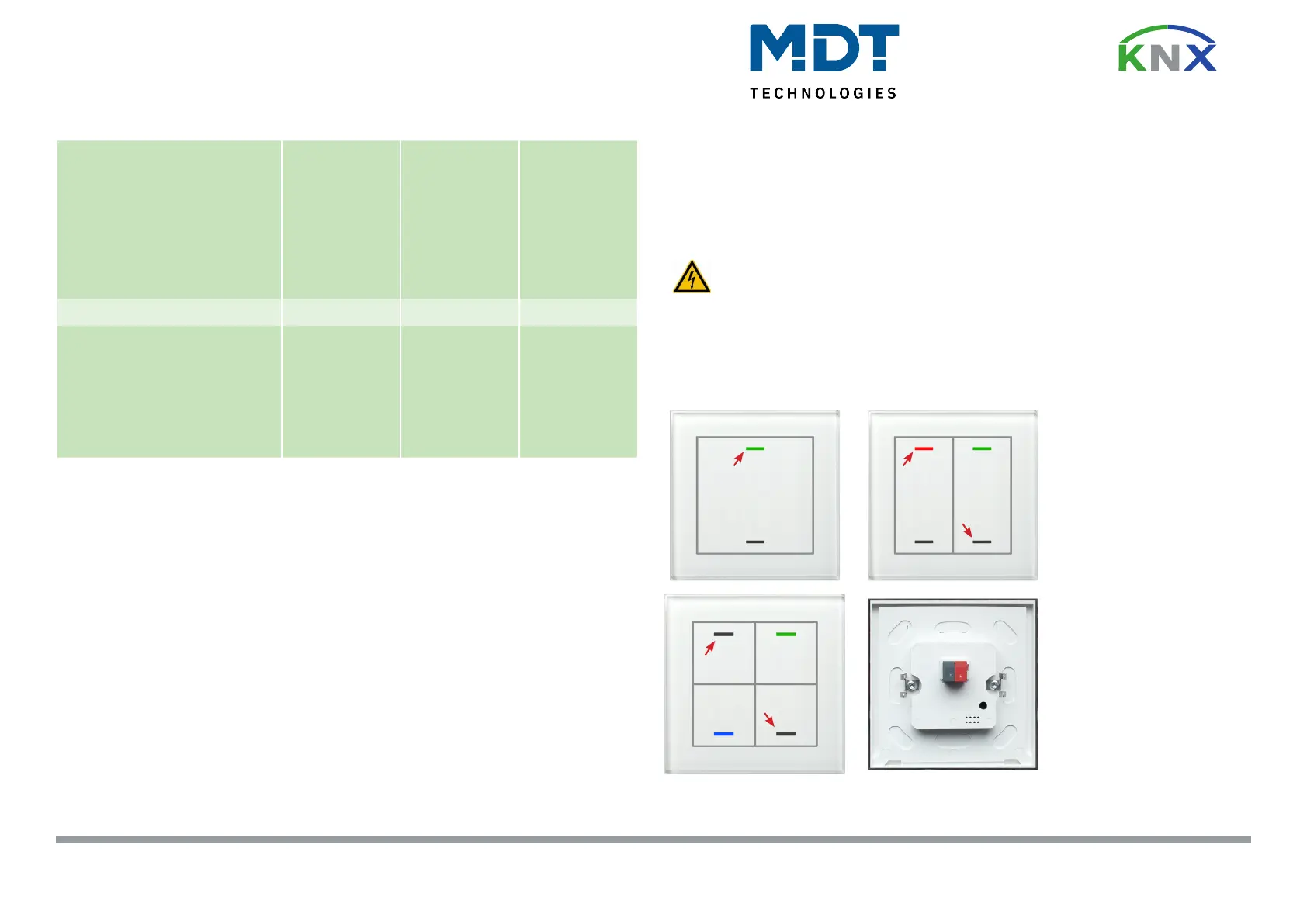

Anschlussklemmen, Bedien- und Anzeigeelemente KNX Glastaster II Light

Terminals, Operating and Display KNX Glass Push Button II Lite

1,2,3,4 - Sensorächen zur Bedienung eingestellten Funktionen

- Sensor areas to operate the adjusted functions

6 - Programmiertaster

- Programming key

BE-GTL4xx.x1 Front

5 - RGBW Statusanzeigen

- RGBW status indicator

7 - Busanschlussklemme

- KNX busconnection terminal

BE-GTLxxx.x1 Back

1

2

3

4

5

5

6

7

BE-GTL1xx.x1 Front

1

2

5

BE-GTL2xx.x1 Front

1

2

3

4

5

5

Technische Daten

Technical Data

BE-GTL1xx.x1

BE-GTL2xx.x1

BE-GTL4xx.01

BE-GTL1Tx.x1

BE-GTL2Tx.x1

BE-GTL4Tx.01

Anzahl Tastenpaare/Tasterächen

Number of push button pairs /sensor buttons

1/2

2/4

4 single sensor buttons

1/2

2/4

4 single sensor buttons

Temperaturmessbereich

Measurement range temperature

--0 to + 40°C

Spezikation KNX Schnittstelle

Specication KNX interface

TP-256TP-256

Verfügbare KNX Datenbanken

Available application software

ETS 4/5ETS 4/5

Max. Kabelquerschnitt

Permitted wire gauge

KNX Busklemme

KNX busconnection terminal

0,8mm Ø, solid core0,8mm Ø, solid core

Versorgungsspannung

Power Supply

KNX BusKNX Bus

Leistungsaufnahme KNX Bus typ.

Power Consumption KNX bus typ.

< 0,5W< 0,5W

Umgebungstemperatur

Operation temperature range

0 bis + 45°C0 bis + 45°C

Schutzart

Enclosure

IP 20IP 20

Abmessungen (B x H x T)

Dimensions ( W x H x D)

92mm x 92mm x 29,5mm92mm x 92mm x 29,5mm

®
