Seite 1/22
2019 Microchip Technology Inc. DS20006174A-page 1
SY89544U
Features
• Selects Among Four Differential Inputs
• Guaranteed AC Performance over Temperature
and Voltage:
- DC-to >3.2 Gbps Data Rate Throughput
- <510 ps In-to-Q t
PD
- <150 ps t
r
/t
f
• Ultra Low-Jitter Design:
-<1ps
RMS
Random Jitter
-<10ps
PP
Deterministic Jitter
-<10ps
PP
Total Jitter (Clock)
-<0.7ps
RMS
Crosstalk-Induced Jitter
• Unique Input Isolation Design Minimizes
Crosstalk
• Internal Input Termination
• Unique Input Termination and VT Pin Accepts
DC-Coupled and AC-Coupled Inputs (LVDS,
LVPECL, CML)
• 350 mV LVDS Output Swing
• CMOS/TTL-Compatible MUX Select
• Power Supply 2.5V ±5%
• –40°C to +85°C Temperature Range
• Available in 32-Lead (5 mm x 5 mm) QFN
Package
Applications
• SONET/SDH Channel Select
• Fibre Channel Multi-Channel Select
• Gigabit Ethernet Multi-Channel Select
General Description
The SY89544U is a fast, low-jitter, 4:1 differential MUX
with an LVDS-compatible (350 mV) output with
guaranteed data rate throughput of 3.2 Gbps over
temperature and voltage.
The SY89544U differential inputs include a unique,
3-pin internal termination that allows access to the
termination network through a VT pin. This feature
allows the device to easily interface to different logic
standards, both AC- and DC-coupled without external
resistor-bias and termination networks. The result is a
clean, stub-free, low-jitter interface solution.
The SY89544U operates from a single 2.5V supply and
is guaranteed over the full industrial temperature range
(–40°C to +85°C). For applications that require a 3.3V
supply, consider the SY89545L. For applications that
require two differential outputs, consider the
SY89546U or SY89547L. The SY89544U is part of
Microchip’s Precision Edge
®
product family.

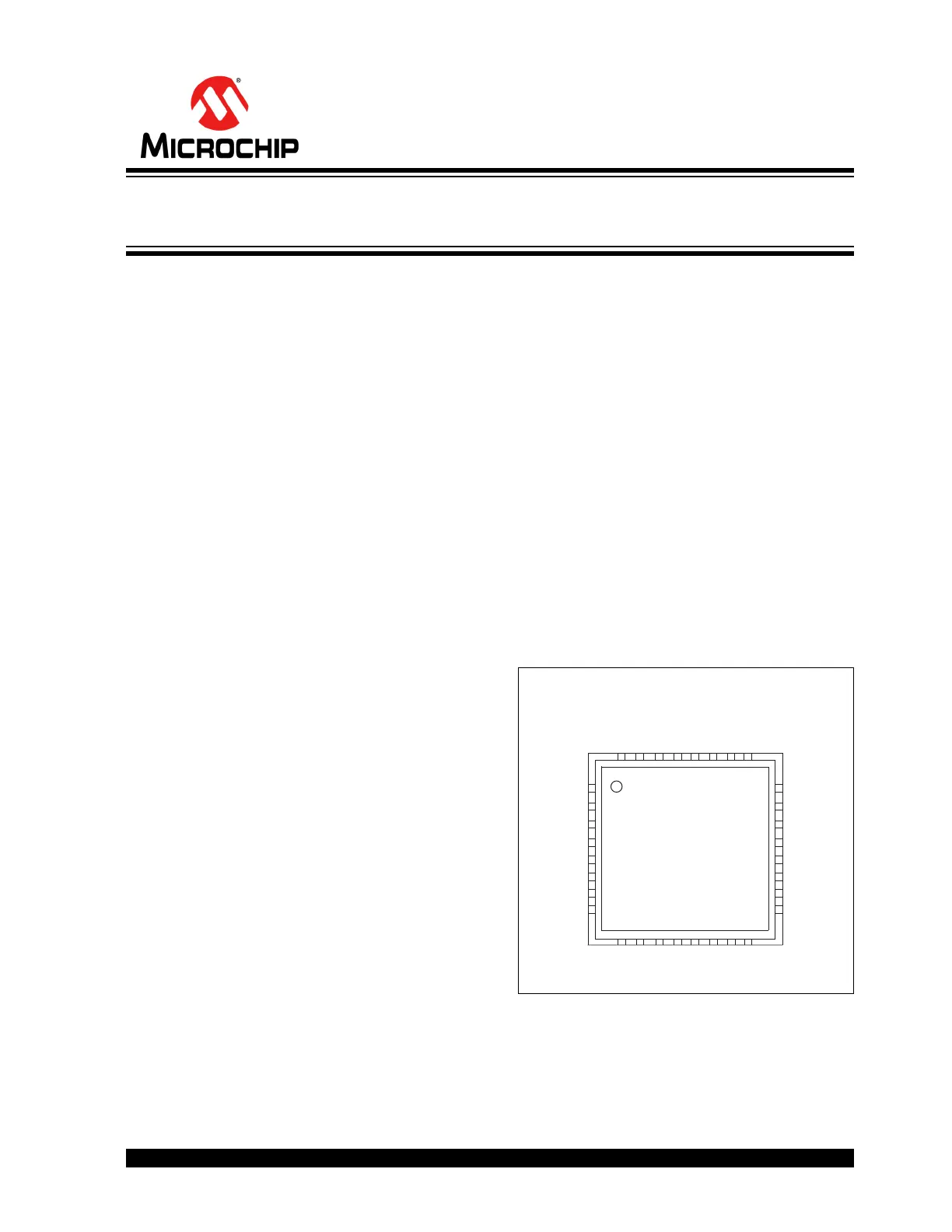

Package Type
United States Patent No. RE44,134
SY89544U
32-Lead 5x5 QFN (M)
24
23
22
21
20
19
18
17
VCC
IN3
VT3
/IN3
VCC
SEL1
GND
VCC
VCC
/IN0
VT0
IN0
VCC
SEL0
GND
VCC
1
2
3
4
5
6
7
8
910111213141516
32 31 30 29 28 27 26 25
VCC
VCC
/IN1
VT1
IN1
IN2
VT2
/IN2
GND
GND
/Q
Q
GND
NC
NC
GND
2.5V, 3.2 Gbps, Differential 4:1 LVDS Multiplexer
with Internal Input Termination
SY89544U
DS20006174A-page 2 2019 Microchip Technology Inc.

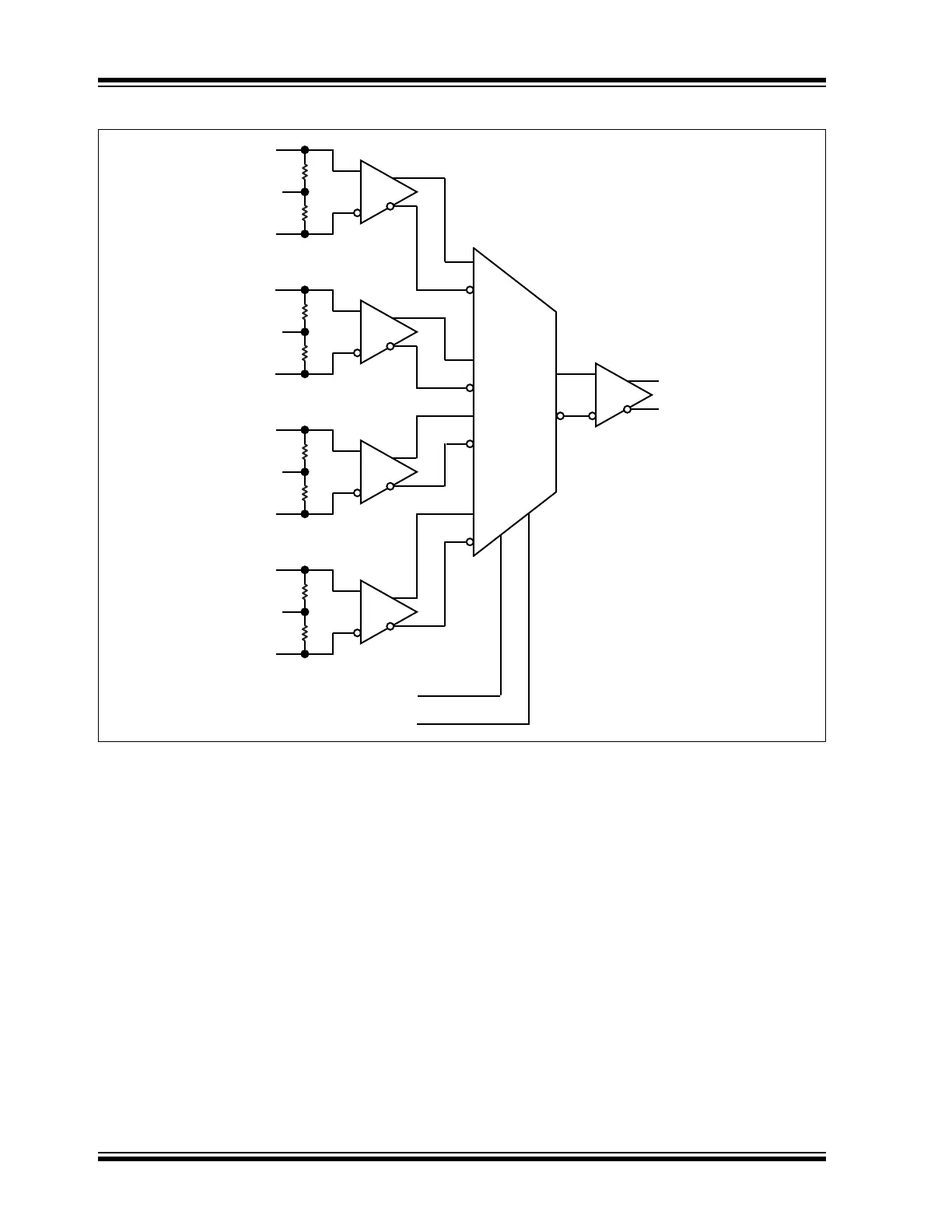

Functional Block Diagram
IN0
/IN0
V
T0
50Ω
50Ω
IN1
/IN1
V
T1
50Ω
50Ω
Q
/Q
0
1
MUX
4:1 MUX
LVD S
IN2
/IN2
V
T2
50Ω
50Ω
2
IN3
/IN3
V
T3
50Ω
50Ω
3
S0
S1
SEL 0
SEL 1
