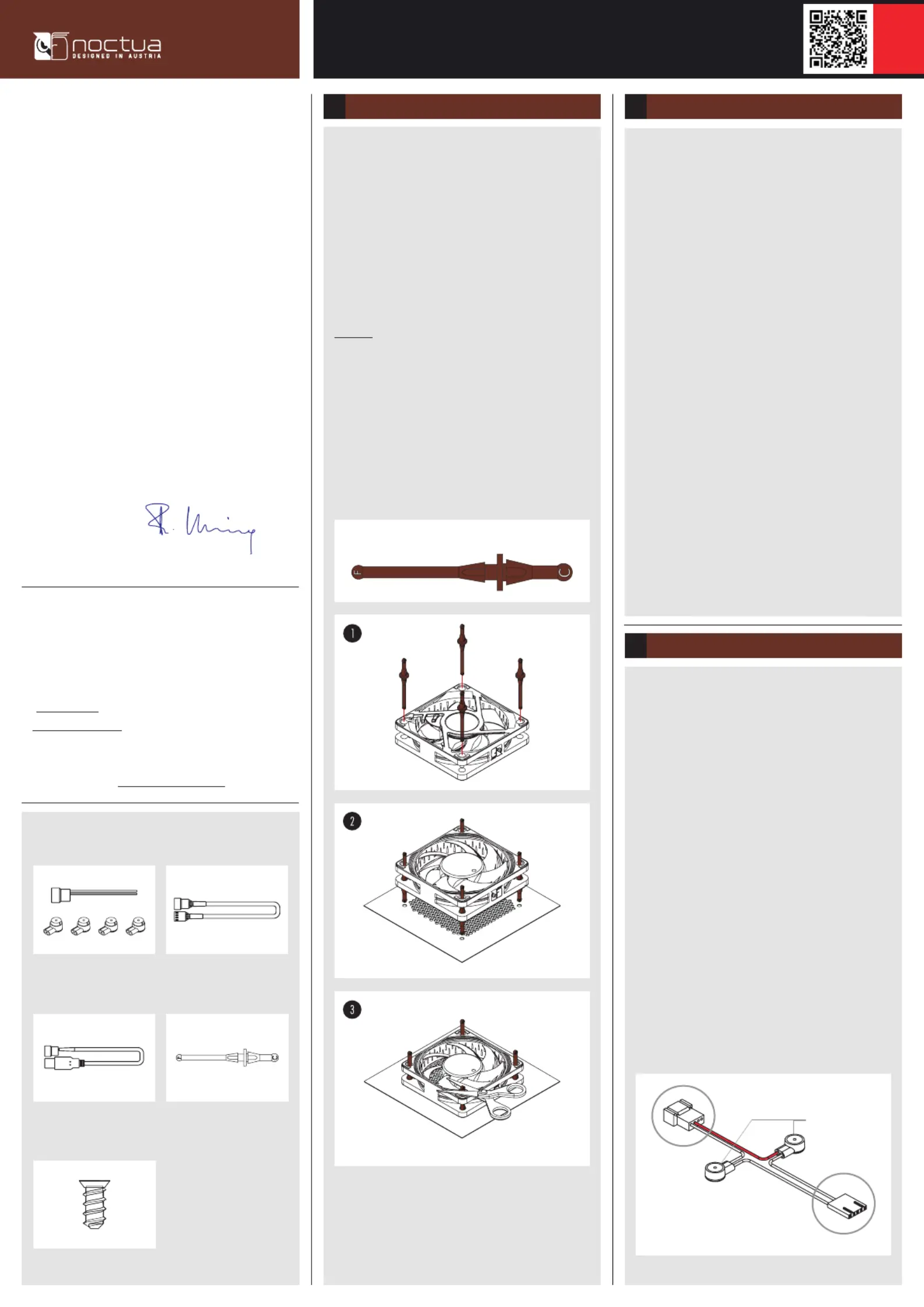

NOCTUA NF-A6x15 5V PWM

MONTAGEANLEITUNG

Scan this code to display

multilingual manuals on

your phone.

Installation

Dieses Dokument enthält einige Hinweise zum Einbau,

Betrieb und zur Reinigung Ihres NF-A6x15 5V PWM.

Sollten bei der Installation Schwierigkeiten auftreten,

besuchen Sie bitte die FAQ-Sektion unserer Website

(faqs.noctua.at) und zögern Sie nicht, sich unter

support@noctua.at an unser Support-Team zu wenden.

Dieses Handbuch ist in verschiedenen Sprachen auf unserer

Website verfügbar: www.noctua.at/manuals

1

Sehr geehrter Kunde,

Herzlichen Glückwunsch zur Wahl des NF-A6x15 5V PWM.

Unsere Lüfter sind für ihre makellose Qualität und

herausragende Langlebigkeit bekannt und der NF-A6x15

5V PWM verfügt wie alle Noctua Lüfter über eine MTTF-

Spezifikation von über 150.000 Stunden sowie 6 Jahre

Herstellergarantie.

Jeder Lüfter wird bevor er die Fabrik verlässt von unserer

Qualitätskontrolle auf seine einwandfreie Funktion hin

überprüft, und ich bin zuversichtlich, dass Sie etwas von

der Forschungsarbeit und Sorgfalt werden spüren können,

die wir in dieses Produkt investiert haben.

Viel Freude mit Ihrem NF-A6x15 5V PWM!

Herzliche Grüße,

Roland Mossig, Noctua CEO

Mitgelieferte Teile:

Wenn Sie einen 60mm Lüftern in Geräten wie Storage-

oder Netzwerk-Lösungen durch den NF-A6x15 5V PWM

ersetzen möchten, empfiehlt es sich meist, die Schrauben

(oder sonstige Montagemechanismen) des Originallüfters

zu verwenden.

Je nach Anwendung können möglicherweise auch die

mitgelieferten Montageschrauben oder Anti-Vibrations-

Befestigungen verwendet werden.

Achtung: Als 5V Lüfter kann der NF-A6x15 5V PWM nicht

mit 12V betrieben werden! Der Betrieb an gängigen 12V

Stromquellen wie Lüfteranschlüssen von PC Mainboards

führt zu einer Beschädigung des Lüfters.

Um den Lüfter mit den NA-AV2 Befestigungen zu

montieren, ziehen Sie bitte zunächst die mit „F“ markierte

Seite durch die Montagelöcher des Lüfters und dann die

mit „C“ markierte Seite durch die Montagelöcher des

Gehäuses:

Der NF-A6x15 5V PWM verfügt über einen 4-Pin PWM

Anschluss für PWM-basierte Geschwindigkeitsregelung.

Bitte beachten Sie jedoch, dass der Lüfter auch an 3-Pin

Standard-Anschlüssen betrieben werden kann. Beim

Betrieb an 3-Pin Anschlüssen läuft der Lüfter mit voller

Drehzahl (außer bei Regelung durch Spannungsreduktion).

Wenn Sie den Lüfter an USB-Stromquellen wie z.B.

Geräten mit USB-Host-Anschlüssen, Powerbanks oder

USB-Netzteilen betreiben möchten, verwenden Sie bitte

das mitgelieferte NA-AC7 USB-Stromadapterkabel. Bitte

beachten Sie, dass das NA-AC7 Kabel ausschließlich

mit dem NF-A6x15 5V PWM Lüfter verwendet werden

darf, da es bei der Verwendung mit anderen Lüftern zur

Beschädigung sensibler USB-Geräte kommen kann.

Wenn Sie den Lüfter an anderen Anschlusstypen betreiben

möchten, verwenden Sie bitte wie unten beschrieben das

mitgelieferte OmniJoin™ Adapter-Set.

Der NF-A6x15 5V PWM verfügt über ein 20cm kurzes

Primärkabel, um bei typischen Anwendungen Kabelsalat

zu vermeiden. Falls Sie ein längeres Kabel benötigen,

schließen Sie bitte die mitgelieferte 30cm Verlängerung

(NA-EC1) an.

Anschluss

2

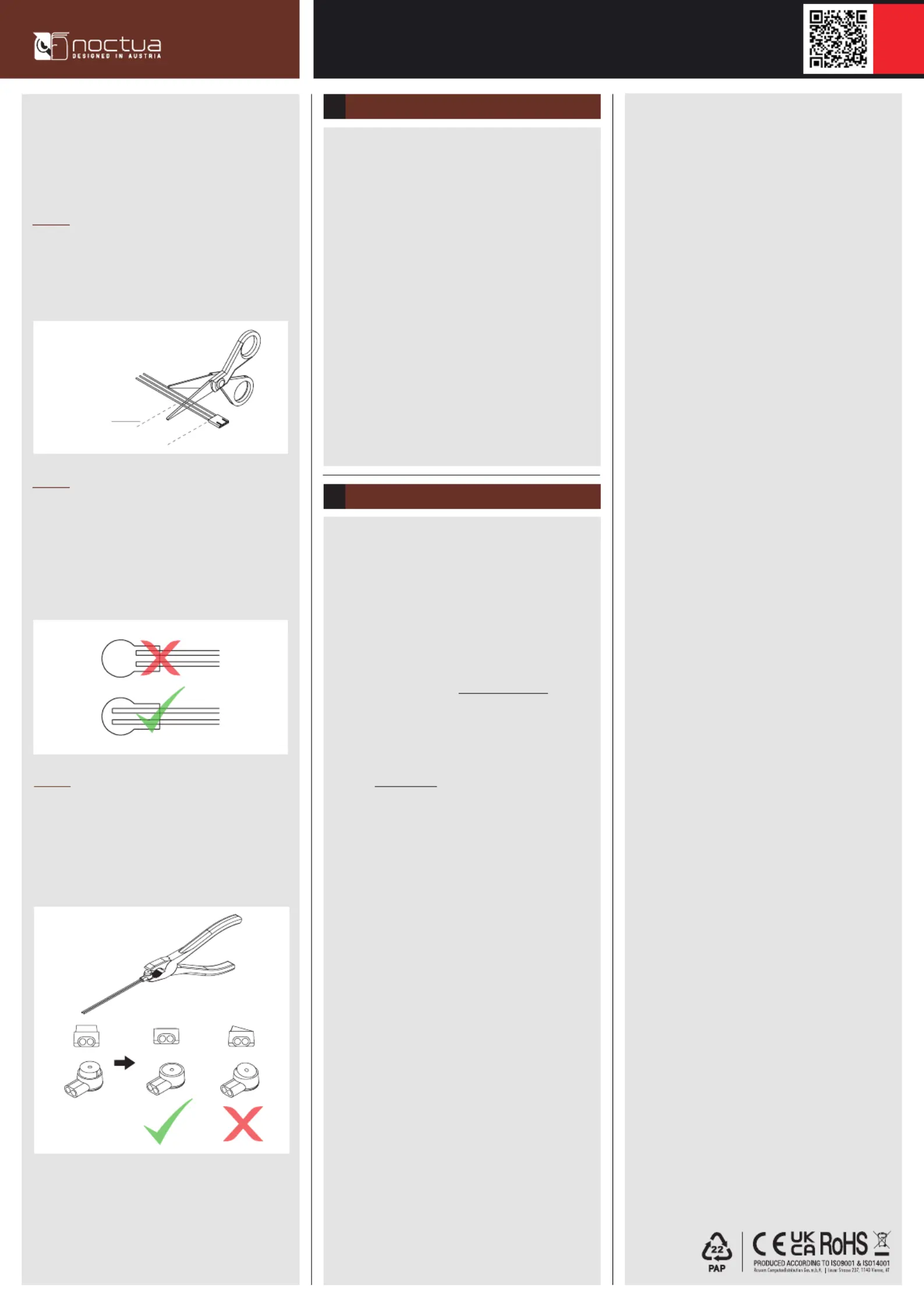

Verwendung des OmniJoin™ Adapter-Sets

3

Das mitgelieferte OmniJoin™ Adapter-Set ermöglicht es,

den NF-A6x15 5V PWM einfach an proprietären Steckern

anzuschließen, falls Sie 60mm Lüfter in Geräten wie

Netzwerk- oder Storage-Lösungen ersetzen möchten.

Bitte identifizieren Sie zunächst die einzelnen Kabel

des OmniJoin™ Adapters sowie des Originallüfters. Der

OmniJoin™ Adapter verwendet schwarz für Masse (engl.

Ground, GND) und rot für +5V.

Das schwarze Kabel des OmniJoin™ Adapters muss mit

der ursprünglichen Masse-Leitung und das rote Kabel

mit der ursprünglichen +5V-Leitung verbunden werden.

Viele Lüfter verwenden das gleiche Farbschema wie der

OmniJoin™ Adapter, aber bitte beachten Sie, dass diese

Kennzeichnung nicht verbindlich ist und Sie daher die

Masse- und +5V-Leitungen des Originallüfters unbedingt

korrekt identifizieren müssen. Falls Sie sich nicht sicher

sein sollten, konsultieren Sie bitte das Handbuch

des Geräts oder kontaktieren Sie dessen Hersteller.

NA-EC1

30cm Verlängerungskabel

4x NA-AV2

Anti-Vibrations-Befestigungen

NA-AC7

USB-Stromadapterkabel

OmniJoin™ Adapter-Set

4x Lüfterschrauben

Wenn Sie die langen Enden der Befestigungsstifte stören,

können Sie diese nach der Montage mit einer Schere

abschneiden. Beachten Sie jedoch, dass eine neuerliche

Montage mit abgeschnittenen Enden deutlich schwieriger

ist.

Achten Sie darauf, die

GND- und +5V-Leitungen

des Original-Lüfters richtig zu

identifizieren

Kabelanschlüsse

GND

+5V

OmniJoin™ Adapter

Anschluss-Stecker des Original-Lüfters

F = Lüfter Seite (Fan)C = Gehäuse Seite (Case)

Produktspezifikationen
