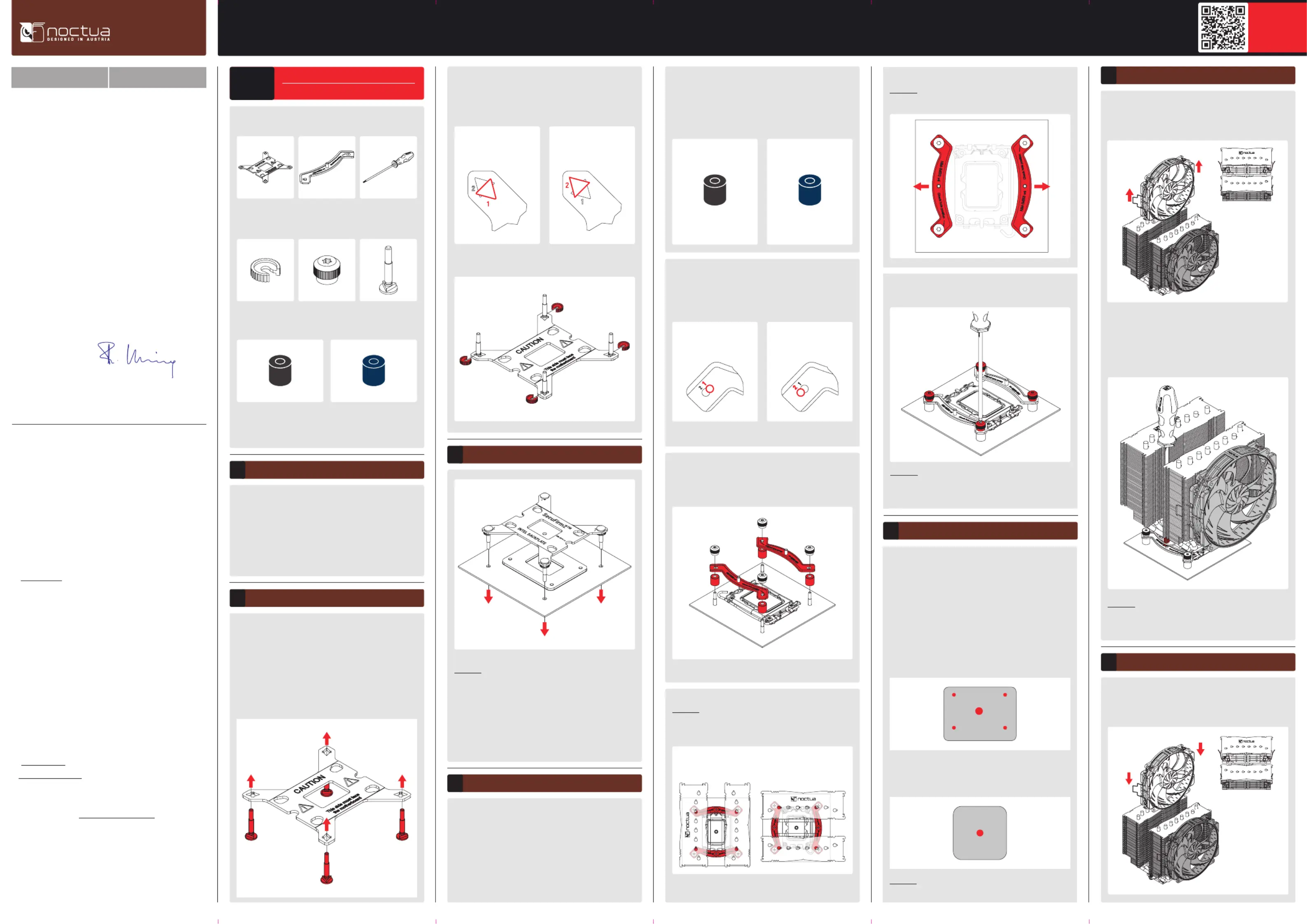

Fixieren Sie die Bolzen mittels der NM-ICS1 Spacer-Clips.
Benötigte Montageteile:
Falls Sie den Kühler in einem bereits assemblierten
System verwenden möchten und Ihr Gehäuse keine
Öffnung an der Rückseite des Mainboard-Trägers haben
sollte, müssen Sie zunächst das Mainboard aus dem
Gehäuse ausbauen, um die mitgelieferte Backplate
installieren zu können.
Ausbau des Mainboards1
Vorbereitung der Backplate2
Identifizieren Sie zuerst die dem Mainboard zugewandte
Seite der Backplate (mit Warnhinweisen markiert). Wählen
Sie anschließend den korrekten Lochabstand für Ihren
Sockeltyp und stecken Sie die vier Bolzen von der anderen
Seite (mit Modellname, SecuFirm2+™-Schriftzug und
nummerierten Lochabständen markiert) an der passenden
Position durch die Ausnehmungen der Backplate:
4x NM-IPS1
schwarze Kunststoffhülsen
für LGA1200/115x
4x NM-IPS3
blaue Kunststoffhülsen
für LGA1851/1700
Befestigung der Backplate3
Achtung: Die ab Werk am Mainboard verbaute Backplate
darf nicht abgenommen werden. Die Backplate des
Kühlers wird über der Backplate des Mainboards installiert.
Platzieren Sie die Backplate auf der Rückseite des
Mainboards, sodass die Bolzen durch die Montagelöcher
ragen.
Bitte identifizieren Sie zunächst die korrekten
Kunststoffhülsen sowie die korrekte Lochposition auf
den Montagebrücken, je nachdem, ob Sie ein LGA1200/
LGA115x (LGA1150, LGA1151, LGA1155, LGA1156)
Mainboard oder eines der LGA1851/LGA1700 verwenden.
Installation der Montagebrücken4
NM-IPS3 (blau)
LGA1851/1700
NM-IPS1 (schwarz)
LGA1200/115x
Stecken Sie zunächst die Kunststoffhülsen und anschließend
die Montagebrücken auf die Stutzen.
Aufbringen der Wärmeleitpaste5
Verwenden Sie die Lochposition 1 für LGA1200/LGA115x
(LGA1150, LGA1151, LGA1155, LGA1156) und die
Lochposition 2 für LGA1851/LGA1700:
4x NM-IBT5
Bolzen
4x NM-ICS1
Spacer-Clips
2x NM-IMB3
Montagebrücken
Position 1:
LGA1200/115x
Position 2:
LGA1851/1700
Position 1:
LGA1200/115x
Position 2:
LGA1851/1700
Dieses Handbuch wird Sie Schritt für Schritt durch den
Installationsprozess des SecuFirm2+™ Montagesystems
führen.
Bitte besuchen Sie vor Beginn der Installation
das Kompatibilitäts-Zentrum auf unserer Website
(ncc.noctua.at), um sicherzustellen, dass der Kühler
uneingeschränkt mit Ihrem Mainboard kompatibel ist.
Überprüfen Sie, dass Ihr PC Gehäuse ausreichend Platz für
den Kühler bietet, es keinerlei Kompatibilitätsprobleme
mit anderen Komponenten (z.B. hohen peichermodulen)
gibt, und dass die Lüfterklammern keinen Kontakt mit der
Grafikkarte oder anderen PCIe Karten haben.
Noctua kann keinerlei Haftung für durch Kompatibilitäts-
probleme bedingte Schäden übernehmen.
Sollten bei der Installation Schwierigkeiten auftreten,
besuchen Sie bitte die FAQ-Sektion unserer Website
(faqs.noctua.at) und zögern Sie nicht, sich unter
support@noctua.at an unser Support-Team zu wenden.
Dieses Handbuch ist in verschiedenen Sprachen auf unserer
Website verfügbar: www.noctua.at/manuals
Sehr geehrter Kunde,
vielen Dank, dass Sie sich für den Noctua NH-D15 G2
entschieden haben.
Für ein ganzes Jahrzehnt galt der erste NH-D15 weithin
als bester Luftkühler am Markt. Die G2 Version setzt diese
Tradition fort und bietet ein gegenüber der renommierten
Silent-Kühlleistung des ikonischen Vorgängermodells
nochmals gesteigertes Leistungsniveau.
Viel Spaß mit Ihrem NH-D15 G2!
Herzliche Grüße,
Roland Mossig, Noctua CEO
Scan this code to
display multilingual
manuals on your
phone.
NOCTUA NH-D15 G2
MONTAGEANLEITUNG
4x NM-STS1-TX
Rändelschrauben
Befestigung des Kühlers auf der CPU6
Setzen Sie anschließend den Kühler auf die CPU
und schrauben Sie ihn an die Schraubenstutzen der
Montagebrücken. Führen Sie jeweils 2-3 Umdrehungen pro
Schraube aus und wechseln Sie zwischen den Schrauben
hin und her, bis beide vollständig angezogen sind.
NM-SD1 Torx
®
T20
Schraubendreher
1x NM-IBP4
Backplate
INTEL AMD
LGA1851, LGA1700,
LGA1200 & LGA115x
INTEL
Verwenden Sie die Lochposition 1 für LGA1200/
LGA115x (LGA1150, LGA1151, LGA1155, LGA1156) und
Lochposition 2 für LGA1851/LGA1700:
Verwenden Sie die schwarzen NM-IPS1 Kunststoffhülsen
für LGA1200/LGA115x (LGA1150, LGA1151, LGA1155,
LGA1156) und die blauen NM-IPS3 Kunststoffhülsen für
LGA1851/LGA1700.
Achtung: Wählen Sie die Ausrichtung der Montagebrücken
gemäß der gewünschten Orientierung des Kühlers.
Lüfter Setup7
Orientierung 1
(Standardausrichtung)
Orientierung 2
Achtung: Die Verwendung von zu viel Wärmeleitpaste
verschlechtert den Wärmeübergang und die Kühlleistung!
Für Prozessoren der LGA1200- und LGA115x-Familien
(LGA1150, LGA1151, LGA1155, LGA1156) applizieren Sie bitte
einen einzelnen Tropfen mit ca. 4-5mm Durchmesser in der Mitte:
Achtung: Stellen Sie sicher, dass die Biegungen der
Montagebrücken nach außen zeigen.
Fixieren Sie die Montagebrücken mit den 4 NM-STS1-TX
Rändelschrauben.
Achtung: Ziehen Sie die Schrauben vorsichtig bis zum
Anschlag an, aber wenden Sie nicht zu viel Kraft auf
(max. Drehmoment 0,6 Nm).
Wenn sich auf der CPU Rückstände von Wärmeleitpaste
oder -pads befinden, reinigen Sie bitte zunächst die
CPU. Bringen Sie anschließend die mitgelieferte NT-H1
Wärmeleitpaste wie unten dargestellt auf die CPU auf.
Für Prozessoren der LGA1851/LGA1700 applizieren Sie
bitte 5 kleine Tropfen, 4 Tropfen mit ca. 2mm Durchmesser
nahe den Ecken sowie 1 Tropfen mit 3-4mm Durchmesser
in der Mitte:
1.
Achtung: Ziehen Sie die Schrauben vorsichtig bis zum
Anschlag an, aber wenden Sie nicht zu viel Kraft auf (max.
Drehmoment 0,6 Nm).
Bitte entfernen Sie zuerst den mittleren Lüfter und die
Schutzabdeckung an der Unterseite des Kühlkörpers. Der
vordere Lüfter muss für die Installation nicht entfernt werden.
Entfernen Sie zuerst vorsichtig das Schutzpapier an der
Innenseite der Lüfterrahmen und montieren Sie dann den
mittleren Lüfter wieder am Kühlkörper.
Scan this code to
display multilingual
manuals on your
phone.
NOCTUA NH-D15 G2
MONTAGEANLEITUNG
Transport Ihres Systems !
Da sich die beim Transport eines Systems (z.B. durch
Versanddienstleister) einwirkenden Kräfte nicht zuverlässig
kalkulieren oder kontrollieren lassen, empfehlen wir aus
Sicherheitsgründen generell, den Kühler vor dem Transport
abzunehmen. Noctua haftet nicht für etwaige Schäden, die
durch exzessive Belastungen im Transport mit montiertem
Kühler auftreten könnten.
Garantie, Support und FAQs!
Selbst bei hochwertigen Produkten und strengen Qualitäts-
kontrollen lässt sich die Eventualität eines Garantiefalles
niemals vollends ausschließen – deshalb haben wir es uns
zum Ziel gesetzt, Ihnen durch 6 Jahre Garantiezeit sowie
direkte, rasche und unkomplizierte Garantieabwicklung
ein größtmögliches Maß an Verlässlichkeit und Komfort zu
bieten.
Zögern Sie nicht, sich unter an unser support@noctua.at
Support-Team zu wenden, falls es bei der Benutzung Ihres
NH-D15 G2 zu Problemen kommen sollte.
Bitte konsultieren Sie auch die FAQ-Sektion auf unserer
Website: faqs.noctua.at
Um mehr Platz für den Arbeitsspeicher zu schaffen, kann
der vordere Lüfter nach oben versetzt werden. Beachten
Sie jedoch, dass sich dadurch die Gesamthöhe des Kühlers
auf über 168 mm erhöht.
Der Kühler kann auch nur mit dem mittleren Lüfter
betrieben werden, um eine optimale Kompatibilität mit
hohen Arbeitsspeichermodulen zu gewährleisten.
Motherboard Fans
Low-Noise Adaptor splitter cable
splitter cable Low-Noise Adaptors
Achtung: Überprüfen Sie bei der Verwendung der L.N.A.
die Temperatur Ihrer CPU mittels entsprechender Software
(z.B. der entsprechenden Applikation Ihres Mainboard-
Herstellers), um eine automatische Drosselung der CPU
wegen der erhöhten Temperatur zu vermeiden.

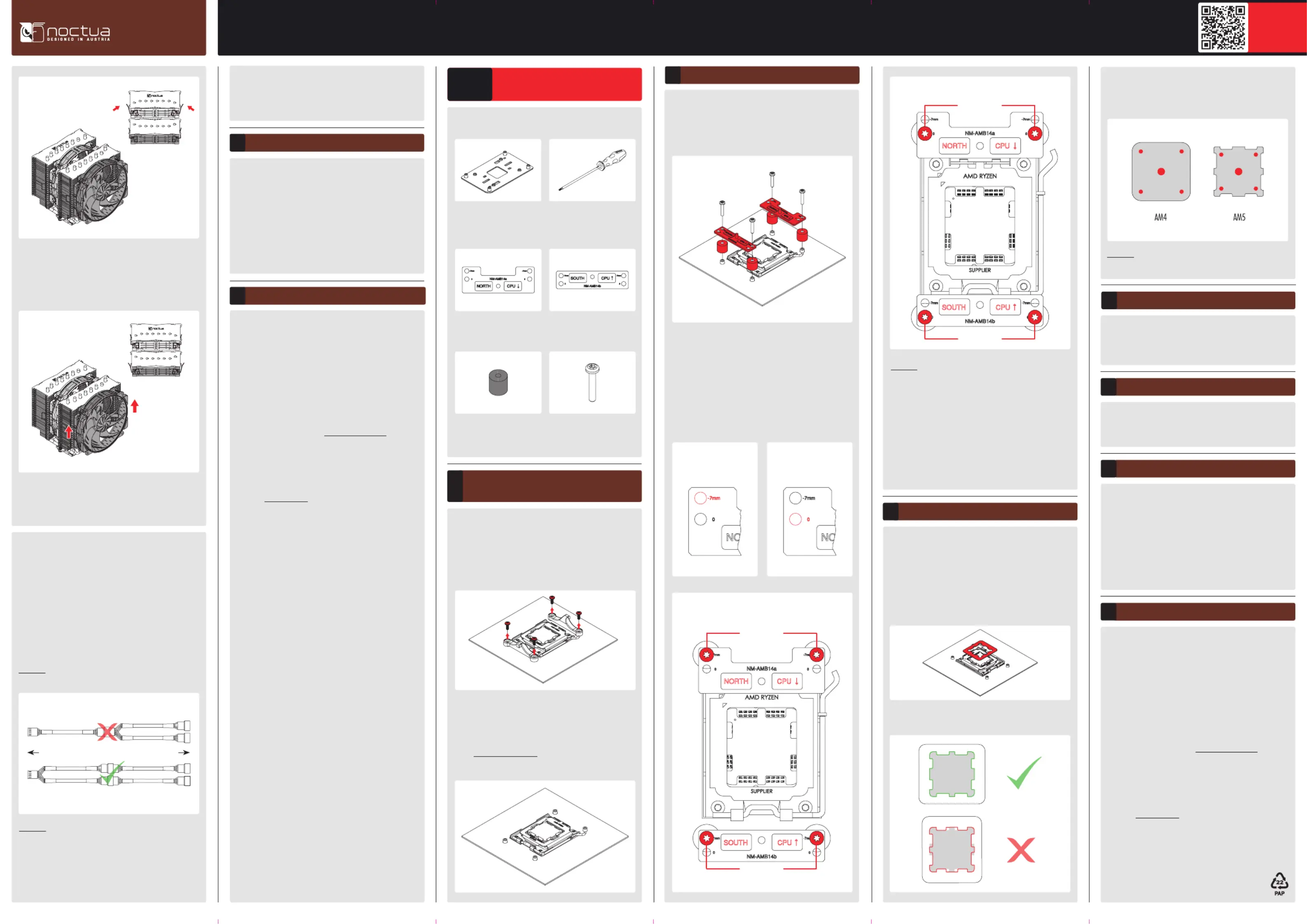

AM5 & AM4
AMD
Das SecuFirm2™ Montagesystem wird direkt auf der
Backplate des Mainboards montiert. Entfernen Sie daher
zunächst das CPU-Kühler-Haltemodul vom Mainboard,
indem Sie es von der Backplate abschrauben (falls es nicht
bereits bei früheren Installationen entfernt wurde).
Entfernen des vormontierten Retention-Moduls −
Befestigung der Backplate
1
Auf AM4 wird sich die serienmäßige Backplate beim
Abschrauben des Haltemoduls lösen, halten Sie sie
daher für den nächsten Schritt fest. Wenn Sie Ihre AM4-
Backplate verloren haben, kontaktieren Sie uns bitte
unter support@noctua.at. Auf AM5 ist die serienmäßige
Backplate mit dem Sockel verschraubt.
Benötigte Montageteile:
4x NM-APS4
graue Kunststoffhülsen
NM-AMB14a
Montagebrücke
4x NM-ALS1-TX
Schrauben
NM-AMB14b
Montagebrücke
Aufbringen der Wärmeleitpaste
3
Stellen Sie sicher, dass der innere Ausschnitt der Blende korrekt
an den Außenkanten des Heatspreaders ausgerichtet ist:
Befestigung des Kühlers auf der CPU
4
Achtung: Die Verwendung von zu viel Wärmeleitpaste
verschlechtert den Wärmeübergang und die Kühlleistung!
Applizieren Sie bitte 5 kleine Tropfen; 4 Tropfen mit ca.
2mm Durchmesser nahe den Ecken sowie 1 Tropfen mit
3-4mm Durchmesser in der Mitte:
Bitte verfahren Sie wie in Schritt 6 der Installationsanleitung
für Intel beschrieben.
Garantie, Support und FAQs!
Lüfter Setup5
Bitte verfahren Sie wie in Schritt 7 der Installationsanleitung
für Intel beschrieben.
Transport Ihres Systems !
Da sich die beim Transport eines Systems (z.B. durch
Versanddienstleister) einwirkenden Kräfte nicht zuverlässig
kalkulieren oder kontrollieren lassen, empfehlen wir aus
Sicherheitsgründen generell, den Kühler vor dem Transport
abzunehmen. Noctua haftet nicht für etwaige Schäden, die
durch exzessive Belastungen im Transport mit montiertem
Kühler auftreten könnten.
Selbst bei hochwertigen Produkten und strengen Qualitäts-
kontrollen lässt sich die Eventualität eines Garantiefalles
niemals vollends ausschließen – deshalb haben wir es uns
zum Ziel gesetzt, Ihnen durch 6 Jahre Garantiezeit sowie
direkte, rasche und unkomplizierte Garantieabwicklung
ein größtmögliches Maß an Verlässlichkeit und Komfort zu
bieten.
Zögern Sie nicht, sich unter an unser support@noctua.at
Support-Team zu wenden, falls es bei der Benutzung Ihres
NH-D15 G2 zu Problemen kommen sollte.
Bitte konsultieren Sie auch die FAQ-Sektion auf unserer
Website: faqs.noctua.at
Installation der Montagebrücken
2
Wählen Sie für AM5 und AM4 CPUs der Serien Ryzen
5000/3000 die versetzte Lochposition von -7mm, um eine
optimale Kontaktqualität und Leistung zu gewährleisten.
Bei APUs, anderen AM4 CPUs oder bei
Kompatibilitätsproblemen mit der versetzten Position (z. B.
Kontakt mit Kühlkörpern auf dem Mainboard) wählen Sie
bitte die Standardposition (0).
Setzen Sie zunächst die Kunststoffhülsen auf die
Gewindestutzen und befestigen Sie anschließend die
Montagebrücken mit den vier langen NM-ALS1-TX
Schrauben.
AMD Standard-Backplate
(Vorinstalliert auf dem
Mainboard)
NM-SD1 Torx
®
T20
Schraubendreher
Versetzte Position
Achtung: Stellen Sie sicher, dass die “CPU
→
”-Markierungen
zur CPU zeigen und dass die NM-AMB14a Montagebrücke
mit der Markierung “NORTH” auf der nördlichen (oberen)
Seite des Sockels und die NM-AMB14b Montagebrücke mit
der Markierung “SOUTH” auf der südlichen (unteren) Seite
des Sockels installiert wird, wie oben gezeigt.
Ziehen Sie die Schrauben vorsichtig bis zum Anschlag an,
aber wenden Sie nicht zu viel Kraft auf (max. Drehmoment
0,6 Nm).
-7mm
-7mm
0
0
Versetzte Position
Standardposition
(nicht versetzt)
Standardposition (nicht versetzt)
2.
3.
Schließen Sie den bzw. die Lüfter am CPU-Lüfteranschluss
bzw. den entsprechenden Anschlüssen Ihres Mainboards
an. Bei Bedarf verwenden Sie das mitgelieferte NA-YC1
Y-Kabel, um beide Lüfter an einem Anschluss zu betreiben.
Je nach CPU- und Gehäusetemperatur können Sie die
mitgelie-ferten NA-RC14 Low-Noise Adapter (L.N.A.)
zwischenschalten, um das Betriebsgeräusch der Lüfter
weiter zu reduzieren.
Achtung: Verwenden Sie niemals einen Adapter für beide
Lüfter, indem Sie diesen vor das Y-Kabel setzen.
Falls die Kühlleistung unzureichend sein sollte, erhöhen Sie
bitte die Gehäusebelüftung oder entfernen Sie die L.N.A.
Wenn sich auf der CPU Rückstände von Wärmeleitpaste oder
-pads befinden, reinigen Sie bitte zunächst die CPU.
Um auf AM5 die Ablagerung überschüssiger Wärmeleitpaste
in den seitlichen Ausnehmungen des Heatspreaders zu
vermeiden, setzen Sie bitte die Dichtblende NA-TPG1 auf
den Prozessor.
Scan this code to display
multilingual manuals on
your phone.

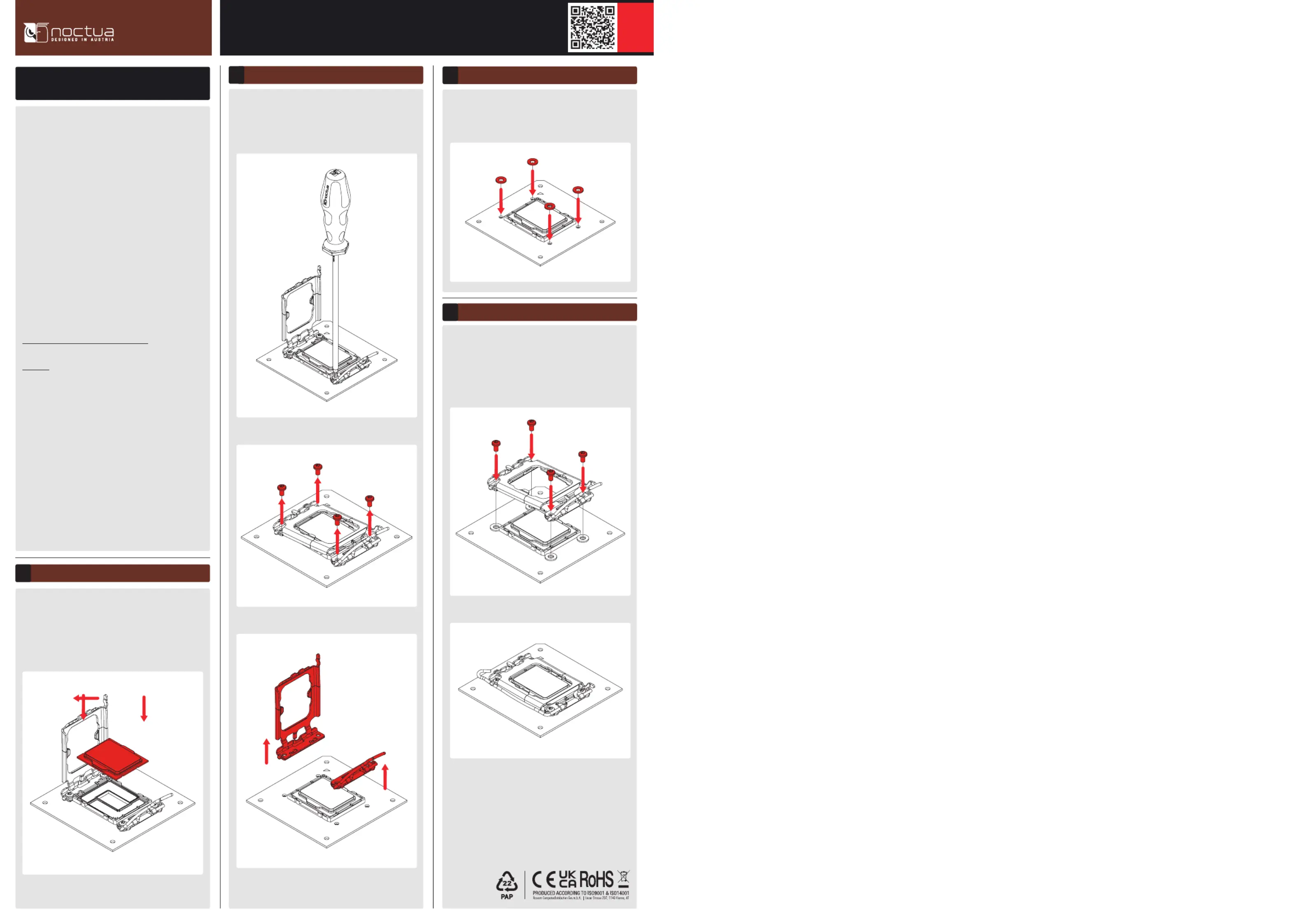

NOCTUA NM-ISW1
MONTAGEANLEITUNG
Entfernen Sie die 4 Schrauben des ILM mit dem Torx
®
T20-Schraubendreher, der dem Kühler beiliegt, und
nehmen Sie das ILM ab.
2
3
Legen Sie die 4 Unterlegscheiben über die 4
Befestigungslöcher des ILM.
Unterlegscheiben zur Verbesserung der
Kontaktqualität und Leistung für LGA1700
Legen Sie das Mainboard flach auf eine antistatische
Unterlage. Öffnen Sie den Sockel und setzen Sie die
CPU ein (um die Pins des Sockels während der folgenden
Schritte zu schützen), aber schließen Sie den Sockel nicht.
NM-ISW1
Das Hinzufügen von 1mm dicken Unterlegscheiben
unter dem ILM (Independent Loading Mechanism) des
LGA1700 Sockels reduziert den Druck, den der ILM
auf die CPU ausübt und somit die durch diesen Druck
verursachte Verformung. Da die CPU weniger verformt
wird, verbessert sich der Kontakt zwischen der CPU und
Kühlkörpern mit mittlerer oder niedriger Konvexität
(Standard- und LBC-Version), was zu typischen
Temperaturverbesserungen von etwa 2-3°C führen kann.
Bei CPUs, die über einen längeren Zeitraum mit vollem
ILM-Druck verwendet wurden, können auch mit Kühlern
mit hoher Konvexität (HBC-Version) leichte Verbesserungen
erzielt werden. Weitere Informationen unter:
http://www.noctua.at/lga1700-ilm-mod
Achtung: Die Verwendung von Unterlegscheiben oder
sogenannten Contact Frames zur Reduzierung des ILM-
Drucks auf LGA1700-Sockeln ist mittlerweile gängige
Praxis. Wenn das unten beschriebene Verfahren befolgt
wird, ist die Modifikation generell sicher, und es gibt keine
Hinweise auf negative Langzeiteffekte. Es muss jedoch
darauf hingewiesen werden, dass jegliche Modifikation
des Sockels auf eigene Gefahr erfolgt. Noctua übernimmt
keine Haftung für Schäden, die durch das Hinzufügen der
mitgelieferten Unterlegscheiben entstehen.
Um die NM-ISW1 Unterlegscheiben zu installieren, gehen
Sie bitte wie folgt vor:
1
4
Platzieren Sie den ILM wieder an seiner Ursprungsposition
und fixieren Sie ihn mittels der 4 Schrauben. Ziehen Sie die
Schrauben vorsichtig bis zum Anschlag an, aber vermeiden
Sie übermäßige Kraft (maximales Drehmoment 0,6 Nm).
Produktspezifikationen
| Marke: | Noctua |
| Kategorie: | PC Kühlventilator |
| Modell: | NH-D15 G2 |
Brauchst du Hilfe?
Wenn Sie Hilfe mit Noctua NH-D15 G2 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten
Bedienungsanleitung PC Kühlventilator Noctua
29 Juli 2025
29 Juli 2025
29 Juli 2025
29 Juli 2025
9 Juli 2025
9 Juli 2025
21 Juni 2024
21 Juni 2024
21 Juni 2024
30 April 2024
Bedienungsanleitung PC Kühlventilator
- Antec
- Daikin
- Be Quiet!
- Mars Gaming
- ALSEYE
- PCCOOLER
- BitFenix
- SilentiumPC
- Corsair
- Sogo
- Lian Li
- Valkyrie
- SilverStone
- Alpenföhn
- Tripp Lite
Neueste Bedienungsanleitung für -Kategorien-
29 Juli 2025
29 Juli 2025
29 Juli 2025
29 Juli 2025
29 Juli 2025
29 Juli 2025
29 Juli 2025
