Page 1 of 2

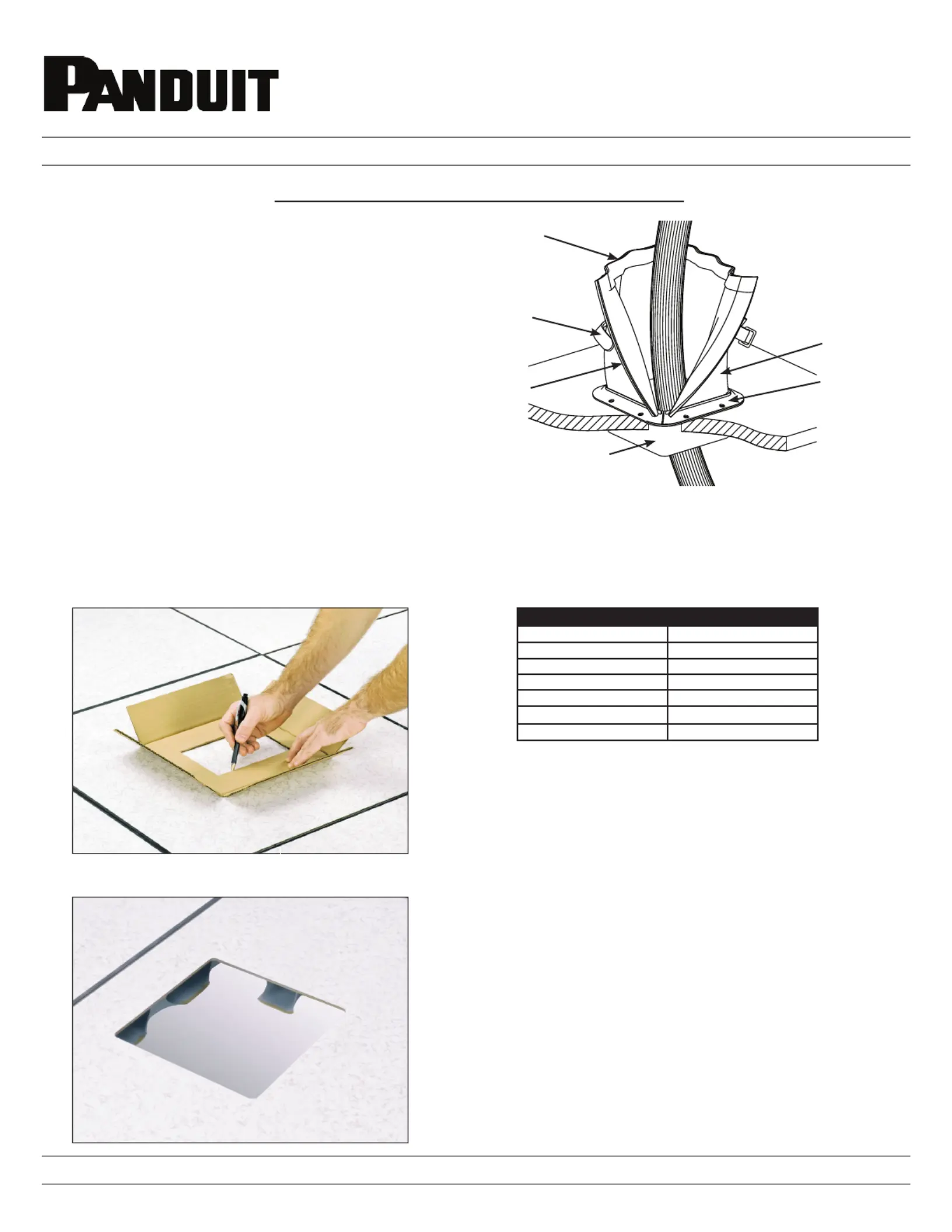

INSTALLATION INSTRUCTIONS

©Panduit Corp. 2014

For Technical Support: www.panduit.com/resources/install_maintain.asp

RFG-INST

Part numbers: RFG6X8Y, RFG8X8Y, RFG10X8Y, RFG12X8Y,

RFG12X4Y, RFG3DY, RFG5DY

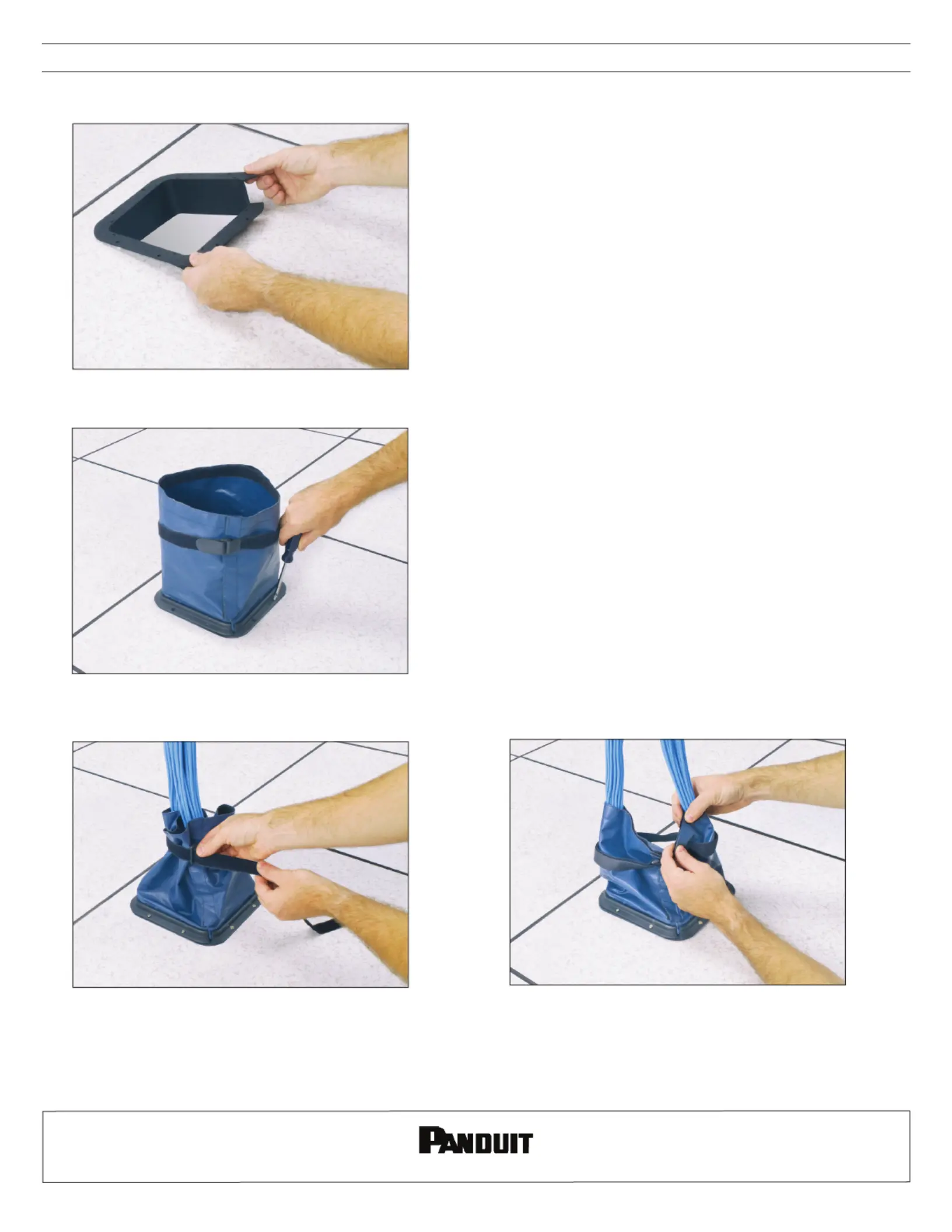

Cool Boot Raised Floor Air Sealing Grommet

Integral Grommet (New Installations)

Parts List:

• Outer ring (A) and fabric* (B) grommet, with hook and loop

seal along the edges (C and D)

• Hook and loop cinch tie (E)

• Flexible gasket (F)

• Self-tapping screws (not shown)

3. Cut space in tile, in accordance with raised floor manufacturer’s specifications.***

1. Check package with parts list (above) to ensure that all parts of the Cool Boot Raised Floor Air Sealing Grommet

are present.

2. Mark outline of cutout space on raised floor tile.**

a. Use template found in the packaging of the grommet; or use chart (below) to determine cutout space required

according to part number.

Part NumberRequired Hole Cutout

RFG6X8Y4.5" x 6.5"

RFG8X8Y6.5" x 6.5"

RFG10X8Y8.5" x 6.5"

RFG12X8Y10.5" x 6.5"

RFG12X4Y10.5" x 2.5"

RFG3DY3" Diameter

RFG5DY5" Diameter

A

B

F

C

E

D
