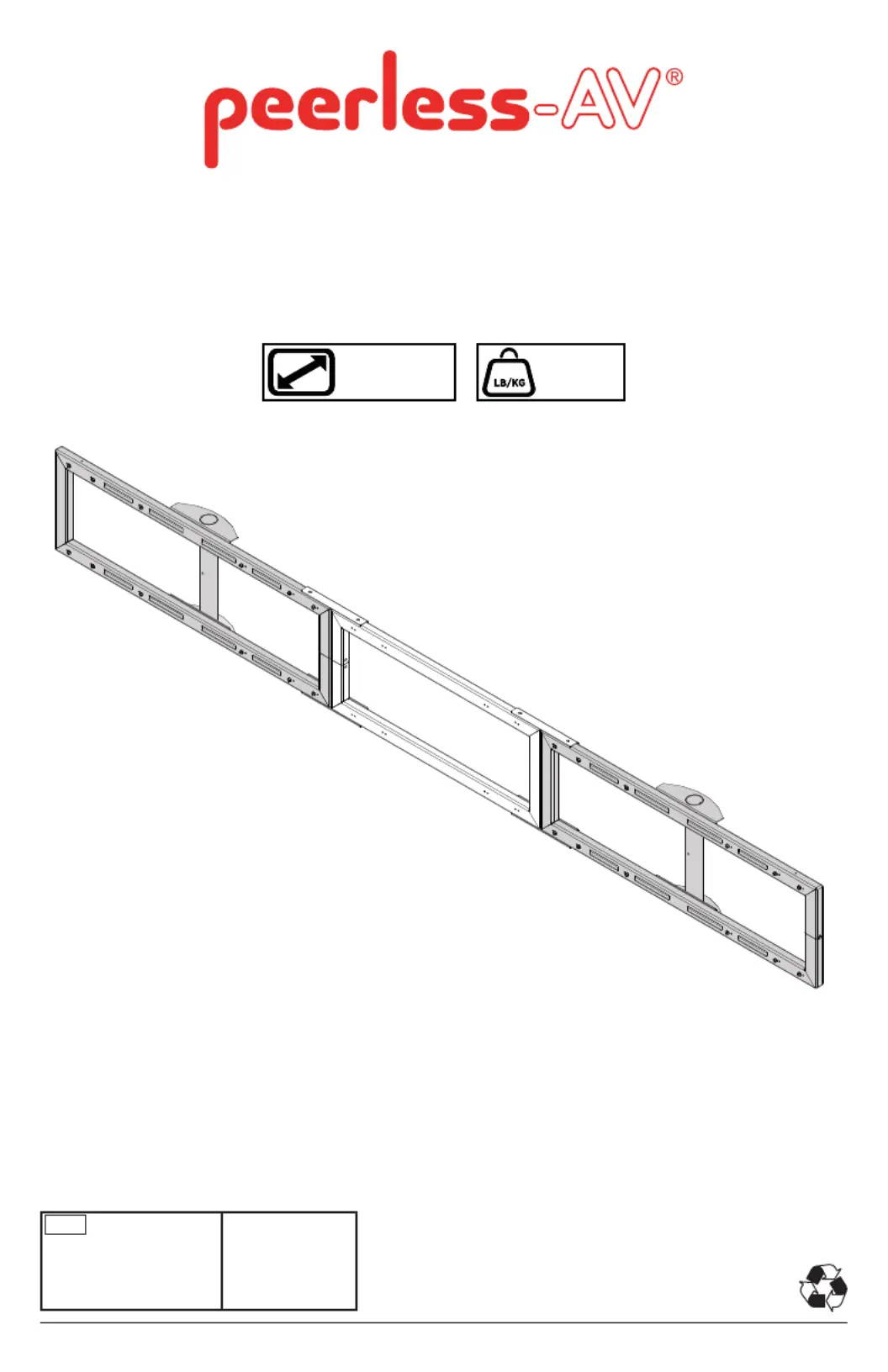

Seite 1/8

2015-02-10 #:126-9049

300 lb

(136 kg)

MAX

ACC-MBC

40" - 48"

(102 - 122 cm)

Compatible with:

ENG

DS-MBY942L-2X1

DS-MBY942L-3X1

DS-MBY947-2X1

DS-MBY947-3X1

2015-02-10 #:126-9049

ENG - This product is designed to be installed on wood joist/beam or solid concrete ceilings. Hardware is

included for wood joist/beam and solid concrete installation. Before installing make sure the supporting surface

will support the combined load of the equipment and hardware. Screws must be tightly secured. Do not

overtighten screws or damage can occur and product may fail. Never exceed the Maximum Load Capacity.

Always use an assistant or mechanical lifting equipment to safely lift and position equipment. This product is

intended for indoor use only. Use of this product outdoors could lead to product failure or personal injury. Be

careful not to pinch ﬁ ngers when operating the mount. For support please call customer care at 1-800-865-2112.

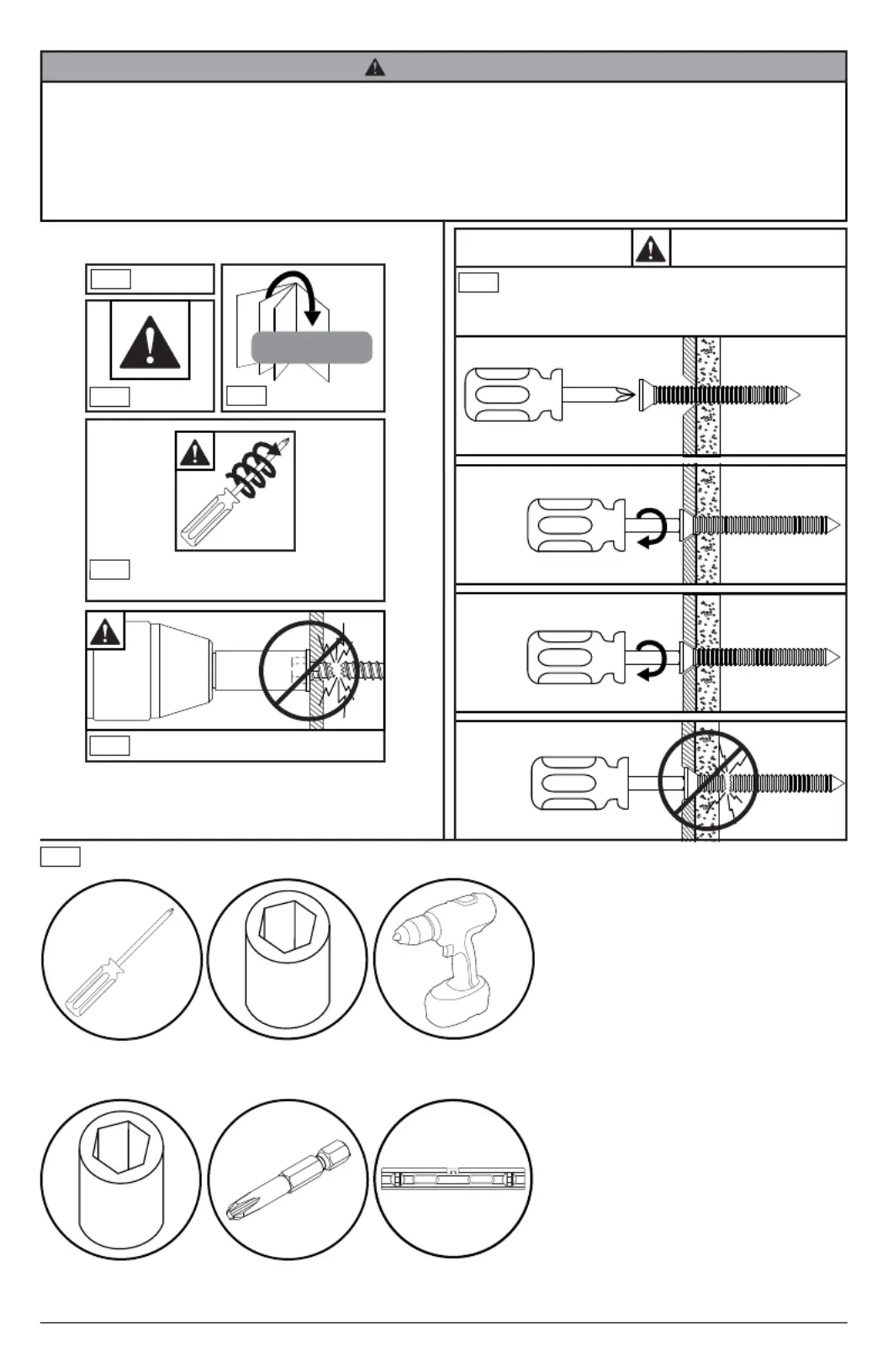

WARNING

Symbols

ENG

WARNING

ENG

Skip to step.

ENG

Screws must get at least three

full turns and ﬁ t snug.

ENG

Tools Needed for Assembly.

ENG

To properly tighten screws: Tighten until screw

head makes contact, then tighten another 1/2

turn. Do not overtighten screws.

+1/2

Do not overtighten screws.

ENG

7/16"

(11mm)

3/8"

(10mm)

2015-02-10 #:126-9049

Parts (Before beginning, make sure you have all parts shown below).

ENG

Parts List

Part #Description Qty

AACC frame 1 146-1212

Bsupport bracket 4 146-1053

Chex head screw 24 520-1321

D1/4-20 x 1/2" phillips screw 2 510-9108

D (2)

C (24)

hex head screw

support bracket

1/4-20 x 1/2"

ACC frame

A B
