ISSUED: 03-13-12 SHEET #: 125-9287-2 04-03-12

Visit the Peerless Web Site at www.peerless-av.com For customer care call 1-800-865-2112 or 708-865-8870.

Model: DST960

Installation and Assembly:

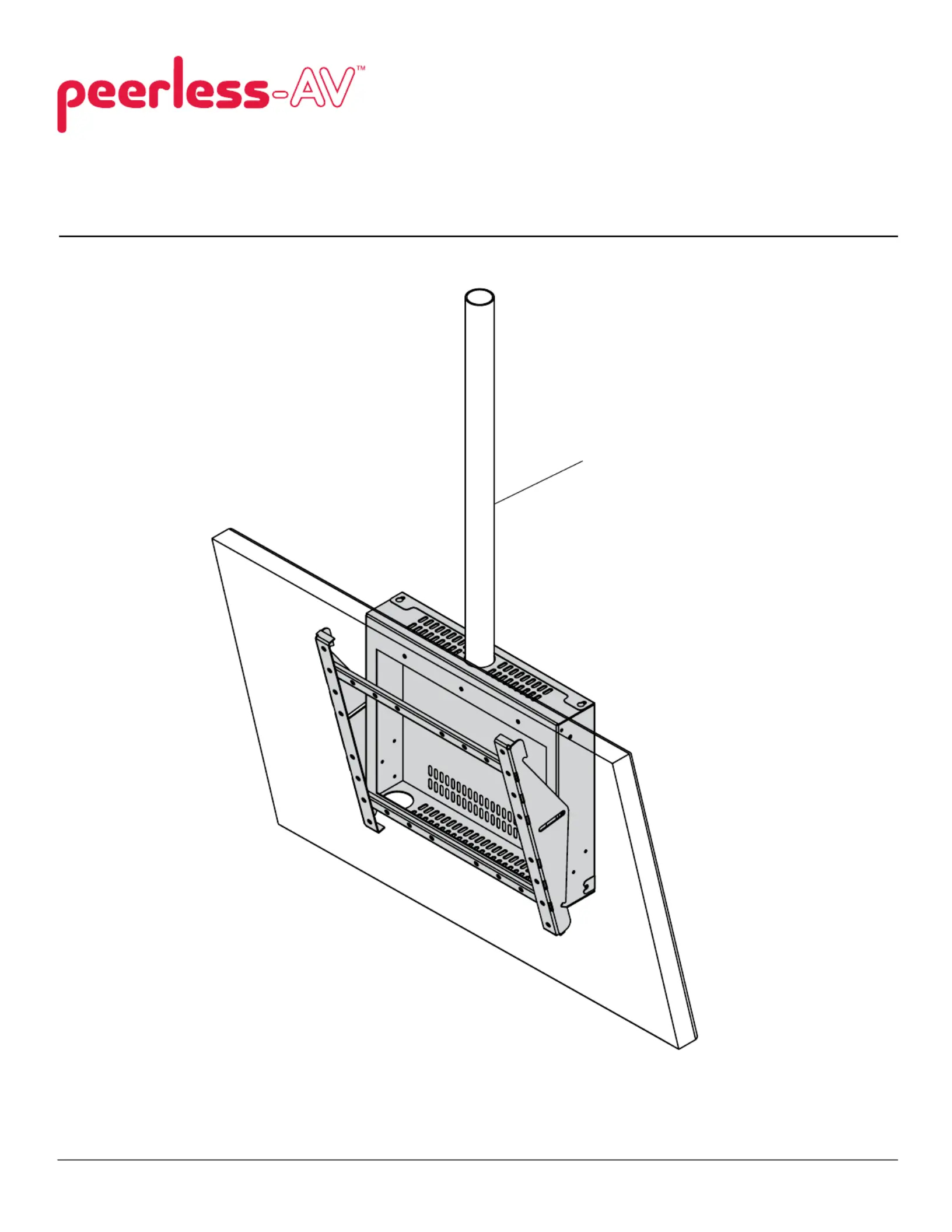

Flat/Tilt Universal Ceiling Mount with Computer/Media Controller Storage

Max Load Capacity: 125 lb (46 kg)

SUPPORT TUBE

(NOT SUPPLIED)

For 40” to 60” Flat Panel Displays

2 of 6

ISSUED: 03-13-12 SHEET #: 125-9287-2 04-03-12

Visit the Peerless Web Site at www.peerless-av.com For customer care call 1-800-865-2112 or 708-865-8870.

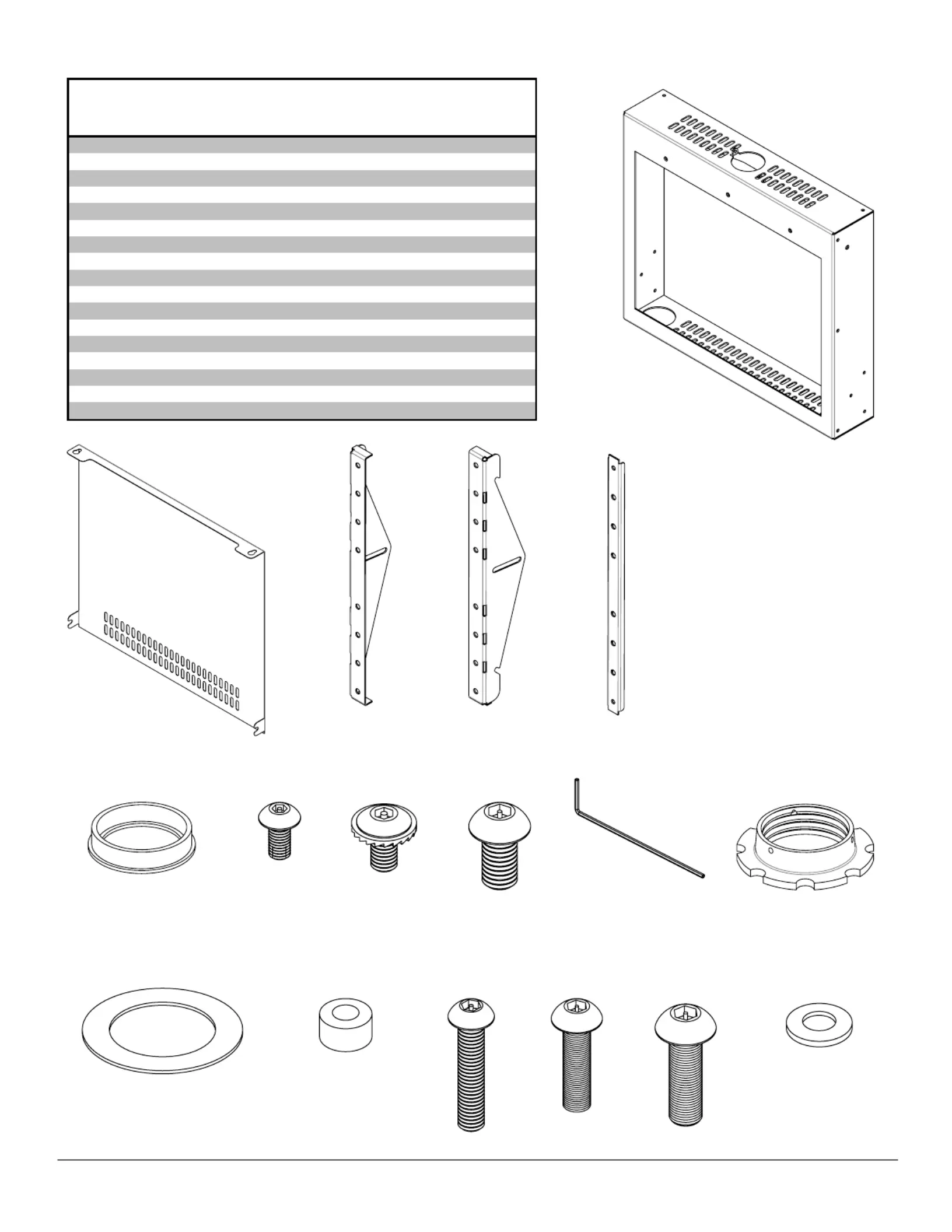

Before you start make sure all parts listed are included with your product.

C D E

G H

N O P

Qty. Part #

A1 145-1540

B1 145-1534

C1 145-1536

D1 145-1535

Ecross support 2 145-1538

F2" snap bushing 2 590-1149

GM5 x 10 mm socket pin Type-F screw 6 520-1164

HM6 x 12 mm socket pin serrated washer head screw 10 510-1050

IM8 x 15 mm socket pin screw 4 520-1068

J4 mm allen wrench 1 560-9646

Kretaining collar 1 1800-375

Lfiber washer 1 540-9432

M.344" ID X .75" OD X .5" spacer 4 540-1059

NM6 x 30 mm socket pin screw 4 520-1067

OM6 x 25 mm socket pin screw 4 520-1211

PM8 x 25 mm socket pin screw 4 520-1101

Qflat washer 4 540-1078

rear cover

left adapter bracket

right adapter bracket

Parts List

Description

mounting box

M Q

3 of 6

ISSUED: 03-13-12 SHEET #: 125-9287-2 04-03-12

Visit the Peerless Web Site at www.peerless-av.com For customer care call 1-800-865-2112 or 708-865-8870.

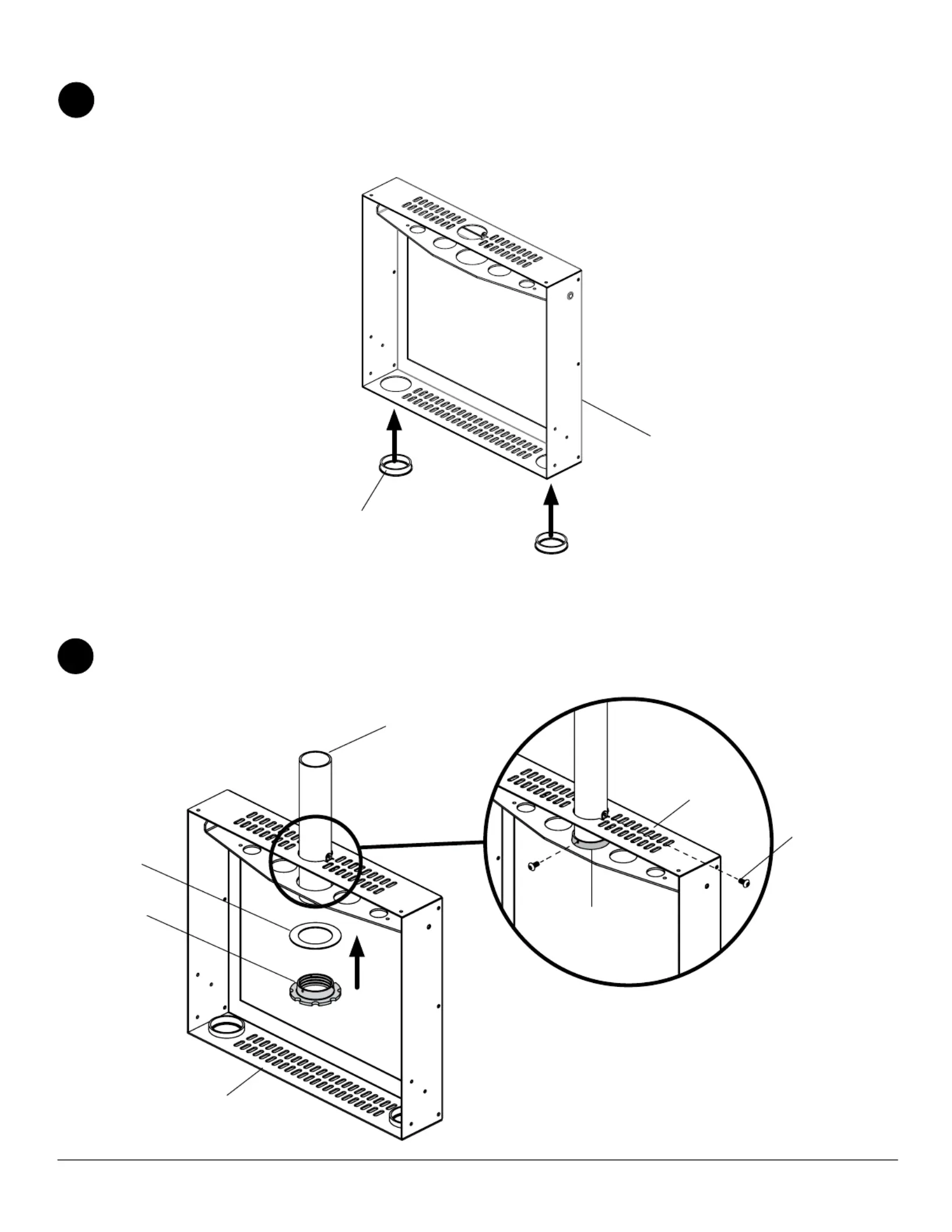

Attaching Support Box to Support Tube

Fasten two 2” snap bushings ( ) into bottom of mounting box ( ) as shown below. F A

SUPPORT TUBE

(NOT SUPPLIED)

Secure mounting box ( ) to support tube (not supplied) using one retaining collar ( ) and two A K L), ber washer (

M5 x 10 mm socket pin Type-F screws ( ) as shown below. G

Produktspezifikationen

Marke:	Peerless-AV
Kategorie:	Flachbildschirmunterstützung
Modell:	DST960
Breite:	439 mm
Tiefe:	99 mm
Produktfarbe:	Schwarz
Höhe:	435 mm
Befestigungstyp:	Zimmerdecke
Höchstgewichtskapazität:	36 kg
Neigungswinkelbereich:	0 - 15 °
Verpackungsabmessungen (BxTxH):	444.5 x 209.6 x 596.9 mm
Maximale Bildschirmgröße:	60 "
Anzahl der Display unterstützt:	1
Minimum Bildschirmgröße:	40 "
Minimale VESA-Halterung:	100 x 200 mm
Maximale VESA-Halterung:	400 x 400 mm
