ISSUED:03-26-03 SHEET #: 087-9012-4 06-14-07

Visit the Peerless Web Site at www.peerlessmounts.com For customer care call 1-800-729-0307 or 708-865-8870.

1 of 4

IMPORTANT! Read entire instruction sheet before you start installation and assembly.

Models:

SPK 811, SPK 811W

MAXIMUM LOAD CAPACITY:

20 lb (9 kg) each mount.

For customer service, call 1-800-729-0307 or 708-865-8870.

Description

mounting base

extension

cap

ball

M4 x .7 x 10 mm phillips screw

M5 x .8 x 8 mm phillips screw

M6 x 1 x 10 mm phillips screw

1/4-20 x 1/2 phillips screw

10-32 x .313 phillips screw

#10 x 3/4 phillips wood screw

1/4-20 serrated locknut

#10 flat washer

1/4-20 keyhole adapter

1/4-20 to M5 reducer

1/4-20 to M4 reducer

1/4-20 coupling

mounting plate

toggler

#10-24 x 2" phillips screw

plastic #10 screw plug

concrete anchor

#10 x 1 1/2" wood screw

M4 KEPS hex nut

M4 serrated washer

M4 x 16 mm socket pin screw

Qty.

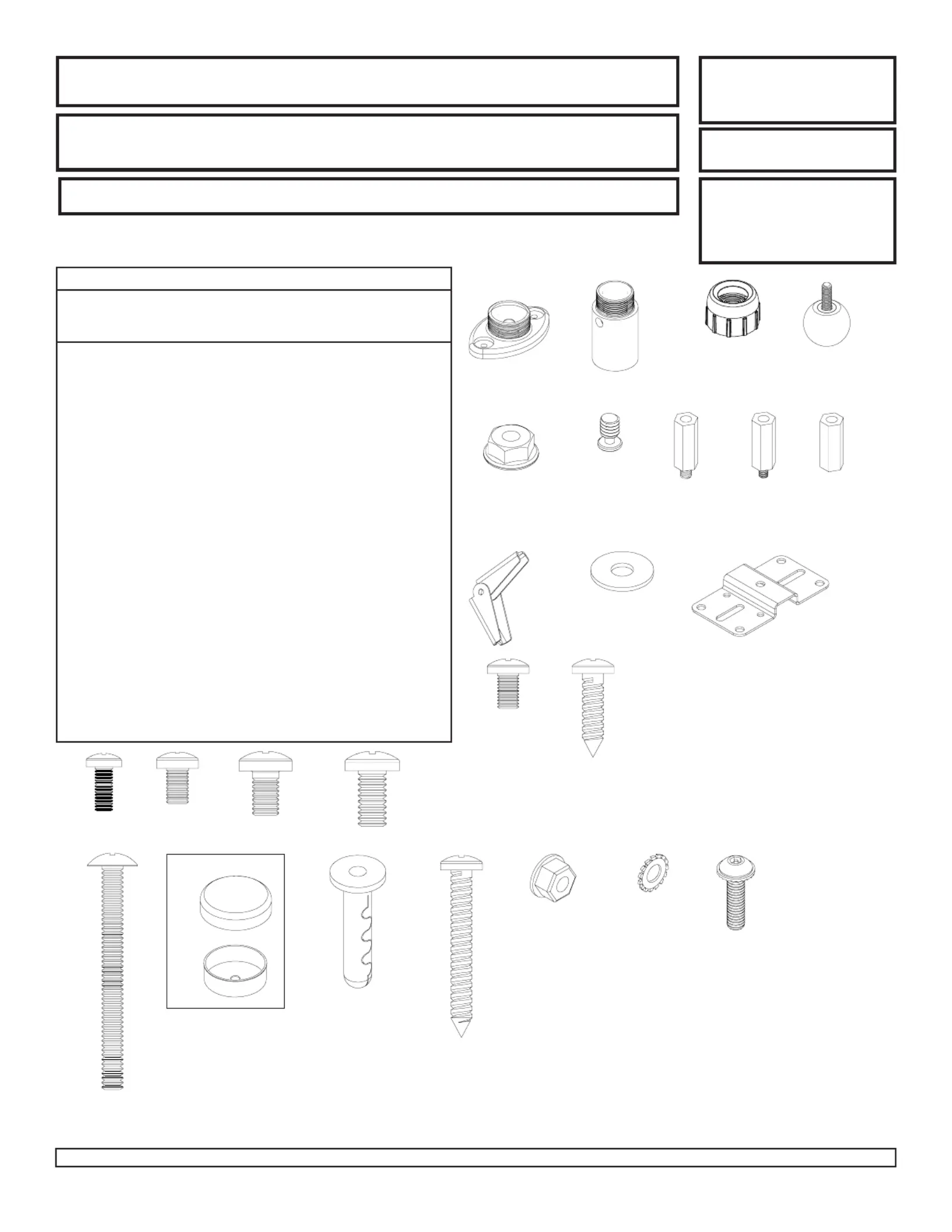

Parts List

A B C

M N O

G H

Tools Required: Drill,

screwdriver, two 7/16"

open end wrenches,

channel locks, hammer,

pencil, tape measure, level.

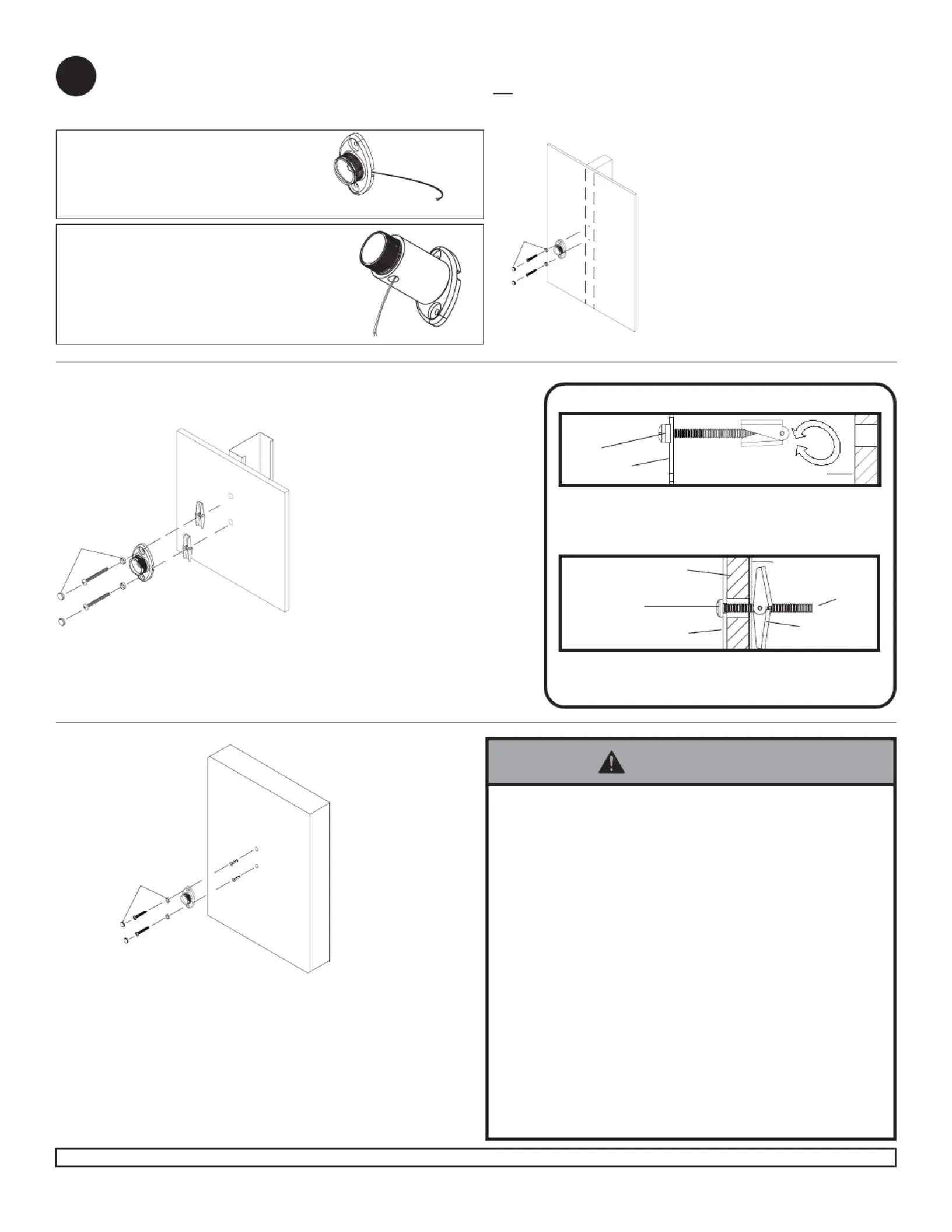

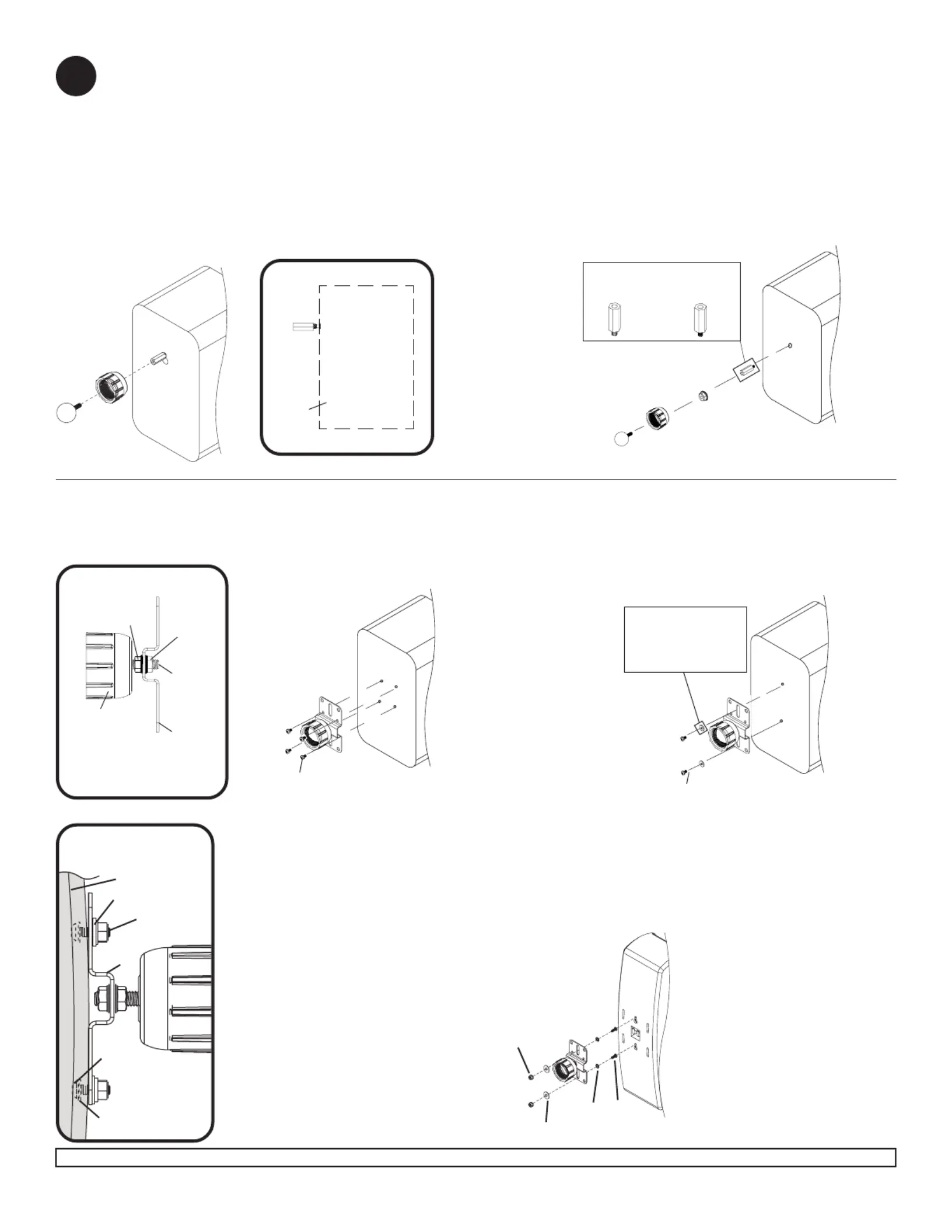

Assembly Instructions - Universal Speaker Mounts

If you are missing a fastener, please contact our customer service department before returning the speaker mounts to store from which they

were purchased.

SPK 811

590-1144

590-1145

590-1146

590-1147

504-9012

570-0005

520-9401

510-9108

520-1173

500-9006

530-1021

540-9400

580-1026

580-1027

580-1028

580-1029

087-1037

560-9717

520-2078

590-1158

590-0097

510-9163

530-1041

540-1033

510-1087

SPK 811W

590-2144

590-2145

590-2146

590-2147

520-2027

520-9530

520-9524

520-9511

520-2173

500-2014

530-2021

540-9442

580-2026

580-2027

580-2028

580-2029

087-2037

560-9717

520-2078

590-2158

590-0097

500-2002

530-2041

540-2033

510-2087

Produktspezifikationen

Marke:	Peerless-AV
Kategorie:	Sprecher-Unterstützung
Modell:	SPK811W
Breite:	83 mm
Tiefe:	51 mm
Gewicht:	300 g
Produktfarbe:	Weiß
Höhe:	101 mm
Platzierung:	Ceiling, Wall
Höhe (min):	43 mm
Höhe (max):	101 mm
Höchstgewichtskapazität:	9 kg
Warentarifnummer (HS):	85189000
Neigungswinkelbereich:	-37.5 - 37.5 °
Drehwinkel:	360 °
