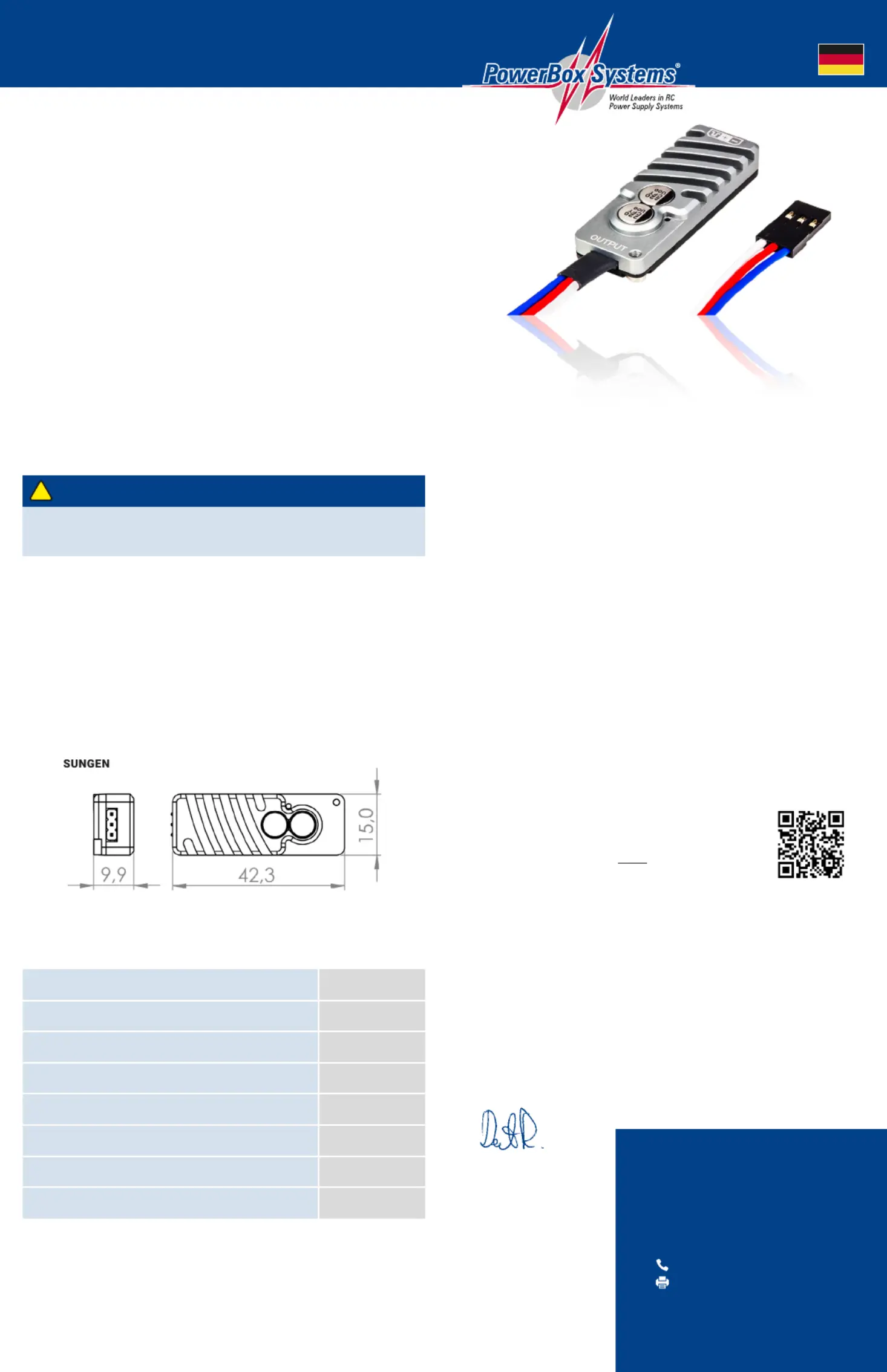

Seite 1/1

GARANTIEBESTIMMUNGEN

PowerBox-Systems legt bei der Entwicklung und der Fertigung besonderen Wert

auf höchsten Qualitätsstandard, garantiert „Made in Germany“!

Wir gewähren deshalb auf den Spannungsregler eine Garantie von 24 Monaten ab

dem Verkaufsdatum. Die Garantie besteht darin, dass nachgewiesene Materialfeh-

ler von uns kostenlos behoben werden. Wir weisen vorsorglich darauf hin, dass wir

uns vorbehalten, das Gerät auszutauschen, wenn eine Reparatur aus wirtschaftli-

chen Gründen nicht möglich ist.

Eventuelle Reparaturen, die wir für Sie in unserem Service durchgeführt haben, ver-

längern den Gewährleistungszeitraum nicht.

Falsche Anwendung, z.B. durch Verpolung, sehr starke Vibrationen, zu hohe Span-

nung, Nässe, Kraftstoff, Kurzschluss, schließt Garantieansprüche aus. Für Mängel,

die auf besonders starke Abnutzung beruhen, gilt dies ebenfalls. Für Transport-

schäden und Verlust Ihrer Sendung können wir keine Haftung übernehmen.

Im Gewährleistungsfall senden Sie uns das Gerät zusammen mit dem Kaufbeleg

und einer Fehlerbeschreibung an die folgende Adresse ein:

PowerBox-Systems GmbH

Ludwig-Auer-Straße 5

86609 Donauwörth

Germany

SERVICE HINWEIS

Um unseren Kunden guten Service bieten zu können, wurde ein

Support Forum, für alle Fragen die unsere Produkte betreffen,

eingerichtet.

Nutzen Sie das Support Forum Sie uns telefonisch konbevor -

taktieren. Sie nden das Forum unter folgender Adresse:

www.forum.powerbox-systems.com

WARNUNG

Der eingebaute Regler wird zerstört, wenn der Akku verpolt angeschlossen

wird!

Um die Verluste klein zu halten, ist kein Verpolschutz eingebaut.

2. SCHALTER

Soll ein Schalter verwendet werden, muss dieser zwischen Akku und V-Regulator

eingebaut werden, ansonsten würde der V-Regulator den Akku langsam entleeren.

3. LEISTUNG

Der V-Regulator hat einen großzügig dimensionierten, aus dem Vollen gefrästen

Kühlkörper. Damit ist er für 5-6 Standard- oder 4-5 Digitalservos ausgelegt. Bei Seg-

lermodellen mit kleinen 8-13 mm Servos können bis zu 8 Servos angeschlossen

werden.

Kurzeitig (ca. 10 Sekunden) kann der V-Regulator bis zu 20A abgeben. Die Dauer-

leistung hängt von der Kühlung und der Eingangsspannung ab.

ABMES

HAFTUNGSAUSSCHLUSS

Sowohl die Einhaltung der Montagehinweise, als auch die Bedingungen beim Be-

trieb des sowie die Wartung der gesamten Fernsteuerungsanlage VRegulators,

können von uns nicht überwacht werden.

Daher übernehmen wir keinerlei Haftung für Verluste, Schäden oder Kosten, die

sich aus der Anwendung und aus dem Betrieb des ergeben oder in VRegulators

irgendeiner Weise damit zusammen hängen können. Soweit es gesetzlich zuläs-

sig ist, wird die Picht zur Schadensersatzleistung, gleich aus welchen rechtlichen

Gründen, auf den Rechnungsbetrag der Produkte aus unserem Haus, die an dem

Ereignis beteiligt sind, begrenzt.

Wir wünschen Ihnen viel Freude und Erfolg mit Ihrem neuen VRegulator.

Donauwörth, September

2021

Sehr geehrter PowerBox-Kunde,

der V-Regulator ist ein kompakter, leistungsfähiger Spannungsregler, der immer

dann zum Einsatz kommt, wenn Standard-Servos an einem Lithium-Ionen-Akku

betrieben werden sollen.

Somit können kleinere bis mittlere Flächenmodelle und Helikopter mit moderner

Akkutechnik aus- oder nachgerüstet werden. Die Impulsleitung wird vom Eingang

zum Ausgang durchgeleitet, so kann auch ein einzelnes 6V-Servo in einem Modell

mit Hochvoltsystem betrieben werden.

Ein weiterer Anwendungsfall sind elektronische Zündungen, deren maximale Ver-

sorgungspannung begrenzt ist.

Die geregelte Ausgangspannung sorgt für eine konstante Leistung der Servos. Ser-

vo-Rückströme werden effektiv herausgeltert.

1. EINBAU UND ANSCHLUSS

Platzieren Sie den V-Regulator so im Modell, dass der Kühlkörper nicht abgedeckt

ist. Je besser die Kühlung, desto mehr Dauerstrom kann der V-Regulator abgeben.

Schließen Sie den Akku gemäß der Markierung auf dem Aluminiumkühlkörper an.

Der Ausgang wird entsprechend im Empfänger oder dem Eingang der Zündung

angeschlossen.

TECHNISCHE DATEN

PowerBox-Systems GmbH

Ludwig-Auer-Straße 5

86609 Donauwörth

Germany

+49-906-99 99 9-200

+49-906-99 99 9-209

www.powerbox-systems.com

BEDIENUNGSANLEITUNG

09/2021

SPANNUNGSBEREICH: 4,0V - 9,0V

AUSGANGSSPANNUNG BEST. NR. 5515: 5,3V

AUSGANGSSPANNUNG BEST. NR. 5516: 6.0V

DAUERSTROM ABHÄNGIG VON UIN UND

KÜHLUNG:

2,0 - 3,0A

MAX. STROM (< 10S): 20A

DROPOUT SPANNUNG: 0,10V

TEMPERATURBEREICH: -30°C bis +75°C

GEWICHT: 10,0g

Vregulator

Produktspezifikationen

Marke:	PowerBox Systems
Kategorie:	ferngesteuertes Spielzeug
Modell:	5515
Breite:	15 mm
Tiefe:	42.3 mm
Gewicht:	10 g
Produkttyp:	Spannungsregler
Produktfarbe:	Black, Blue, Red, Silver, White
Höhe:	9.9 mm
Vorgesehene Verwendung:	Universal
Markenkompatibilität:	Universal
Spannung:	5.3 V
Stromstärke (maximal):	20 A
Betriebsspannung (max):	9 V
Maximaler Dauerstrom:	3 A
Input Spannungsreichweite:	4 - 9 V
Betriebsspannung (min):	4 V
Dauerstrom:	Ja
