Seite 1/4
INSTRUKCJA MONTAŻU/ASSEMBLY INSTRUCTIONS
POLSKI/ENGLISH
Kod / Code: AWO500PU
Nazwa/ Name: 17/40/S-F/PUSTA
Obudowa metalowa do: SSWiN, KD,….
Metal casing for: alarms, access control....
IM 500PU
Wydanie: 4 z dnia 21.08.2021
Zastępuje wydanie: 3 z dnia 18.10.2017
PL/EN
1. Przeznaczenie Destination /
Obudowy AWO 500PU zaprojektowane zostały jako elementy systemów SSWiN, KD, itp.
Przeznaczone są do montażu (w zależności od modelu):
płyty centrali alarmowej i opcjonalnie dodatkowych modułów
kontrolera systemu KD i modułów dodatkowych
nadajnika radiowego lub GSM, opcjonalnie modułu zasilacza buforowego
innych dedykowanych urządzeń
do obudowy można zamontować transformator typu: TRZ40
The metal casings are designed as components (supplying) in intruders alarms, access controAWO 500PU l
systems, security systems etc. There are intended for installation:
control panel optional with supplementary modules
access control controllers with optional modules
radio or GSM transmitter with optional module PSU
other dedicated devices, components etc.
transformers which can be mounted in the casing: TRZ40
2. Montaż Installation/
Obudowa przeznaczona jest do montażu przez wykwalifikowanego posiadającegoinstalatora, odpowiednie
(wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do ingerencji w instalacje niskonapięciowe.
Obudowa (+PCB) powinna być montowana w pomieszczeniach zamkniętych, o normalnej wilgotności powietrza
(RH=90% maks. bez kondensacji) i temperaturze z zakresu - 10°C do +40°C.
The metal casing must be installed by a qualified installer, holding the relevant certificates, required and necessary
in the particular country for connecting (interfering with) the 230V AC systems and low-voltage installations.
The casing (+PCB) should be installed indoors, where the air humidity is normal (RH=90% max. without condensation)
and temperature in the range of - 10°C to +40°C.
2
3. Parametry techniczne / Technical data: PL/EN
PARAMETRY
TECHNICZNE
TECHNICAL
DATA
Miejsce dla akumulatora
Space for battery
7Ah/12V lub /or 17Ah/12V
Zabezpieczenie antysabotażowe
Tamper protection
1x otwarcie obudowy –
1x opening casing –
Obciążalność wyjścia TAMPER – max.
Output current TAMPER max. –
500mA@50V DC
Obudowa: IP
Casing: IP
IP 20
Temperatura pracy
Operating temperature
- 10ºC÷40ºC
Wilgotność względna RH – max.
Relative humidity RH max. –
90 [%]
Wymiary zewnętrzne obudowy
Wymiary zewnętrzne kołnierza
Głębokość robocza
External dimensions of the enclosure
External dimensions of the flange
Working depth
W=310, H=305, D+D
1
=100+8
[-/+2] [mm]
W
1
=345, H
1
=358 [+/- 2mm]
D =80 [+/-2 mm] 2
Wykonanie
Material description
Blacha DC01, grubość: 0,7mm
Zabezpieczenie antykorozyjne
Kolor: RAL 9003
Sheet steel DC01, Thickness: 0,7mm,
Protection anticorrosion,
Color: RAL 9003
Zastosowanie
Destination
Do wewnątrz /Indoor
Waga netto/brutto
Net/gross weight
3,454 / 3,726 [kg]
Gwarancja
Warranty
2 lata od daty produkcji
2 year from production date
Param etry techniczne transformatorów, które można zamontować w obudowie:
Technical data of the transformers, which can be mounted in the casing:
KOD
CODE
NAZWA
NAME
C
S
U
I
U1 lub U2 lub U3
U1 or U2 or U3
I1 lub I2 lub I3
I1 or I2 or I3
F
t
AWT468
TRZ 40/16/18
PC/ABS
UL94 V-0
IP43
40VA
230VAC
0,20A
16V lub 18V
16V or 18V
2,2A lub 2,0A
2,2A or 2,0A
T 315mA/250V
130
o
C
C - Obudowa transformatora / Transformer casing
S - Moc / Power rating
U - Napięcie zasilania / Supply voltage
I - Prąd pobierany przy nominalnym obciążeniu z sieci ~230V / Current draw at nominal load, from network ~230V
U1 U2 lub/or lub/or U3 - Napięcia wtórne / Secondary voltage
I1 I2 lub/or lub/or I3 - Nominalny prąd wyjściowy / Nominal output current
F - Bezpiecznik F w obwodzie pierwotnym transformatora / Fuse F in the primary windings of the transformer
T - Bezpiecznik termiczny 130
o
C niepowracalny / non ressetable fuse 130
o
C
3
PL/EN

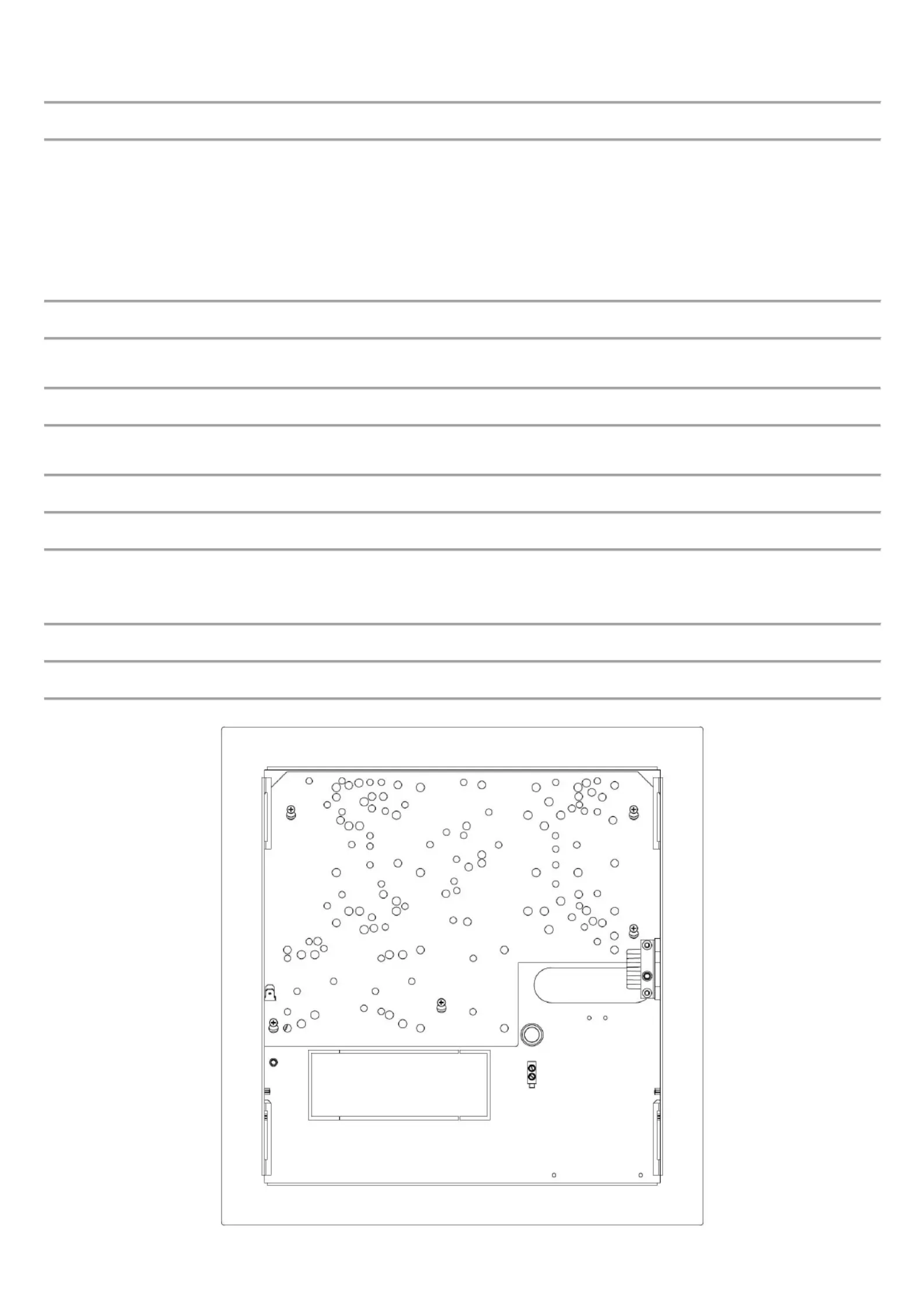

4. Centrale które można zamontować w tej obudowie / panels which can be mounted in the casing.
CROW:
Centrale /alarm control panels: RUNNER 8 4,
DSC:
Power Series Neo
Centrale /alarm control panels: HS2016, HS2016-4, HS2032, HS2064, HS2128.
Moduły / modules: HSM2300, HSM2204, HSM2208, HSM2108, PCL- 422
Power Series
Centrale /alarm control panels: PC1616, PC1832, PC1864.
Moduły / modules: PC5320, PC5100, PC5108, PC4216, PC5200, PC5204, PC5400, IT- 100.
Power Series Pro
Centrale /alarm control panels: HS3032, HS3128, HS3248.
Moduły / modules: HSM3408, HSM2108, HSM3204CX, HSM3350, PC4204, AMX- 400.
EBS:
Centrale /alarm control panels: PX 202A
PARADOX:
Centrale /alarm control panels: 728 ULT, E55, 65, SP4000, SP5500, 6000, 7000, EV048, 192+ ZX4.
Moduły / modules: 2x ZX4, ZX8, APR3- HUB2, PGM4.
PYRONIX:
Centrale /alarm control panels: MATRIX 424, 6/816, 832, 832+
RISCO:
Centrale /alarm control panels: PRO24, 116, 128, 140.
Moduły / modules: EZ16, E04, EZ8.
ROEL:
Centrale /alarm control panels: SIGMA 6, 12, CERBER
ROGER:
Centrale /alarm control panels: PR402, CPR 32- SE
SATEL:
Centrale /alarm control panels: Integra 32, 24, Versa5, 10, 15 Plus, IP, Perfecta16, 32, 32 LTE T 32, Micra, CA-10 P, CA-6 P, CA-5 P, –
CA-4 VP.
Moduły / modules: -64 PTSA, CA-10 E, ETHM-1 Plus, ETHM-2, INT-ADR, INT-AV, INT-E, INT-FI, INT-GSM, INT-KNX-2, INT-O, INT-PP, INT- CA R¸
INT-VG, INT-VMG, MST-1, ACCO-NT.
TELMOR:
Centrale /alarm control panels: TCA- 824
Dokumentacja informuje, jakie urządzenia mogą być instalowane w danej obudowie. Nie określa, ile różnych urządzeń można zainstalować w
jednej obudowie. Ilość zamontowanych urządzeń zależna jest od ich wielkości i rozmieszczenia.
