Seite 1/2

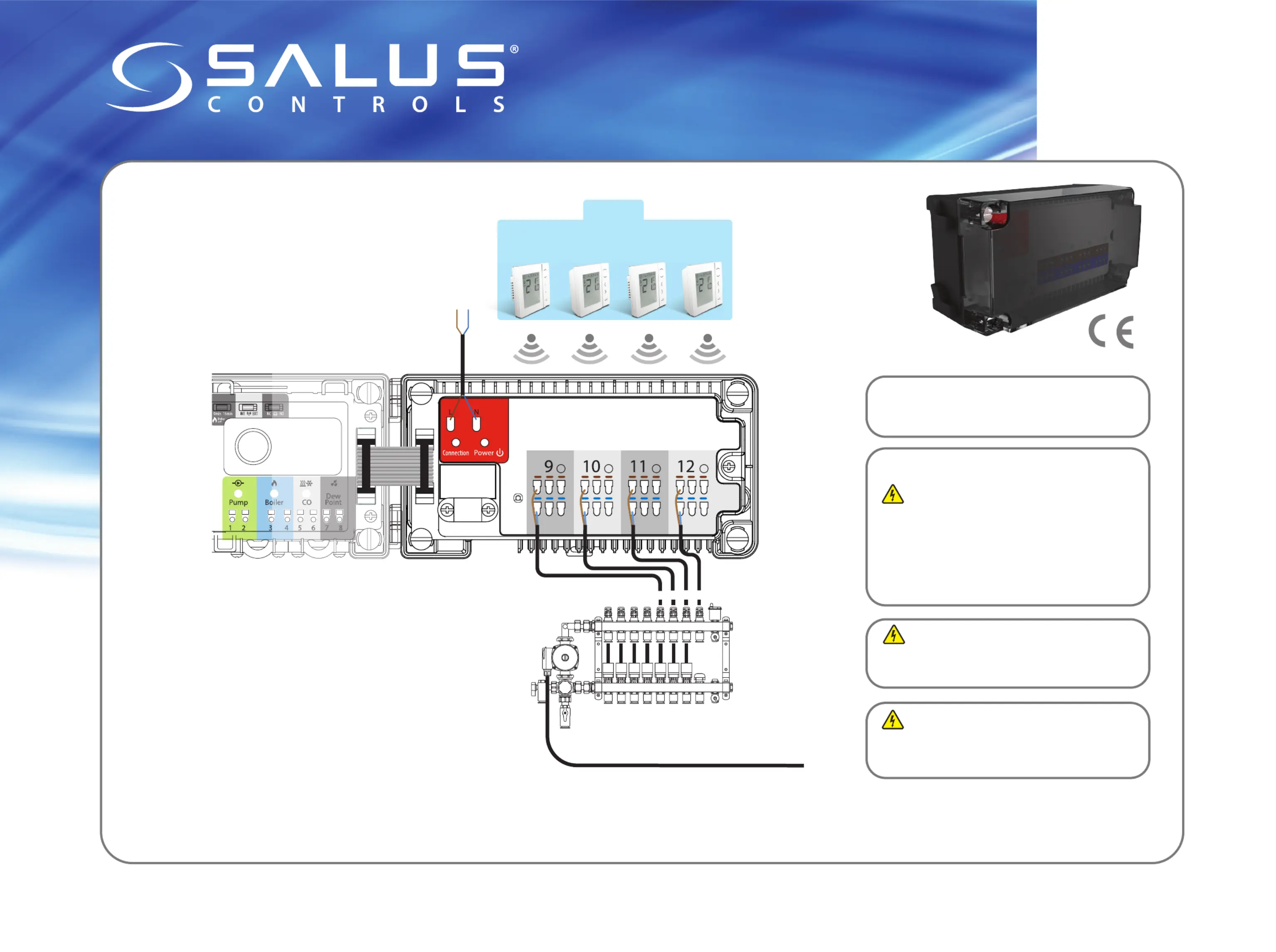

KL04RF
Installationsanleitung und Verdrahtung
www.saluscontrols. Technischer Support +49 (0) 6108 8258515com
Diese Anleitung bezieht sich auf das oben genannte SALUS
Modell.
Warnhinweis
Die Installation dieses Produktes muss durch eine sachkundige
Person und im Einklang mit allen örtlichen Anweisungen,
Richtlinien und Bestimmungen erfolgen. Die Nichteinhaltung
der entsprechenden Anweisungen, Richtlinien und
Bestimmungen kann zu Verletzungen, Todesfällen oder
Strafverfolgung führen.
Warnhinweis
Das Gerät muss vor der Installation oder Arbeiten an
Komponenten, die 230 VAC 50 Hz benötigen, vom Stromnetz
getrennt werden.
Warnhinweis
Die Erdungsklemmen an der KL04RF dienen nur zum Anschluss
von Schutzleitern. Die Klemmen selbst dienen nicht als
Schutzleiter.
Erfüllt die folgenden EG-Richtlinien
• Richtlinie 2004/108/EG für elektromagnetische Verträglichkeit
• Niederspannungsrichtlinie 2006/95/EG
Wir pegen eine Politik der kontinuierlichen Produktentwicklung. Daher behält die SALUS Controls GmbH sich
das Recht vor, Spezikation, Design und Materialien der in dieser Anleitung genannten Produkte ohne vorherige
Ankündigung zu ändern.
Datum dieser Ausgabe: November 2014 Dokumentennummer 00106
GRUPPE 2
THERMOSTAT
(VS20WRF)
GRUPPE 2
THERMOSTAT
(VS20WRF)
GRUPPE 2
THERMOSTAT
(VS10WRF)
GRUPPE 2
GRUPPE 2
THERMOSTAT
(VS10WRF)
NL
MITGELIEFERTE KABEL
VERTEILER FUSSBODENHEIZUNG
KL04RF

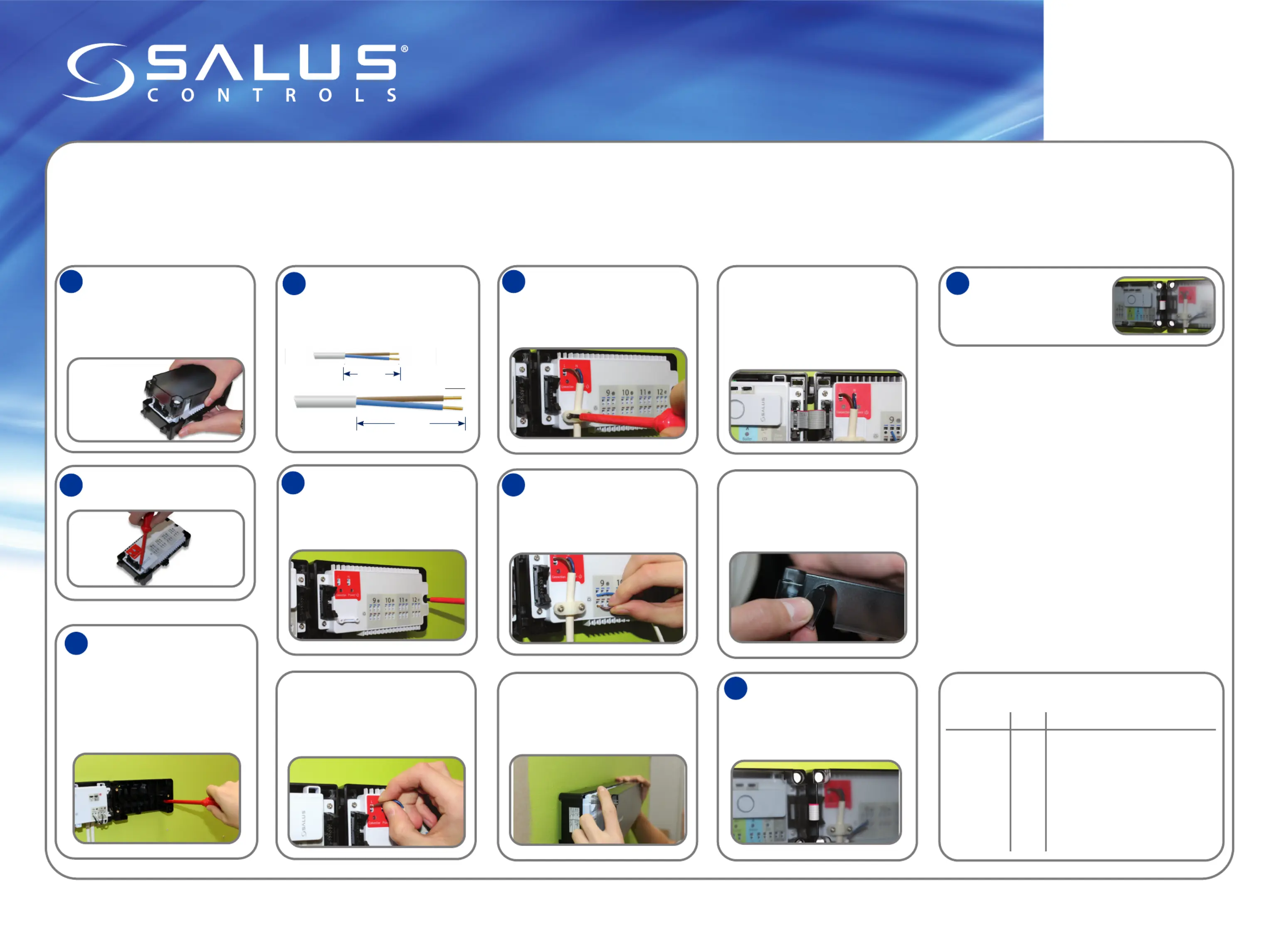

Installationsanleitung und Verdrahtung
Installation und Anschluss der KL04RF
7
Befestigen Sie die weiße
Zugentlastung mithilfe
der beiden Schrauben, um die
Anschlussleitung zu xieren.
Verwenden Sie das kurze
Flachbandkabel zwischen KL08RF
und KL04RF für eine seitliche
Montage. Ansonsten das längere
Flachbandkabel. Im Folgenden ist
die seitliche Montage dargestellt:
2
Entfernen Sie die weiße
Anschlussplatine.
Entfernen Sie die
Kunststoabdeckung an der
KL08RF.
Befestigen Sie die Rückseite der
KL04RF an der DIN-Schiene oder
der Wand. Falls Sie die KL04RF an
der Seite
der KL08RF anbringen, verwenden Sie die
kurze Flachbandleitung, ansonsten die
längere (siehe Schritt10). Im Folgenden ist
die seitliche Wandmontage dargestellt
8
Montieren Sie die Anschlussleitungen
der Stellantriebe in die
Anschlussklemmen der KL08RF für
Stellantriebe. Sie können in jeder Zone
bis zu vier Stellantriebe anschließen.
Brechen Sie die Aussparung
für die Anschlussleitung der
KL04RF heraus.
4
Entmanteln Sie die Installations-
sowie Geräteleitungen
entsprechend der Abbildung.
5
Setzen Sie die weiße
Anschlussplatine wieder ein.
13
Schalten Sie die
Stromzufuhr zur
KL04RF ein. Die rote
LED leuchtet auf.
www.saluscontrols. Technischer Support com +49 (0) 6108 8258515
3
Verwenden Sie die drahtlose Klemmleistenerweiterung WBKL04RF, um einfach und sicher bis zu vier zusätzliche Thermostate und und thermische Stellantriebe anzuschließen.
Verwenden Sie die WBKL04RF nur in Verbindung mit der drahtlosen Klemmleiste WBKL08RF. Installieren Sie die WBKL04RF nur in trockenen und geschlossenen Innenräumen.
Die relative Luftfeuchte sollte 95 % nicht übersteigen. Reinigen Sie die WBKL04RF nur mit einem trockenen und weichen Tuch. Verwenden Sie keinerlei Lösungsmittel
oder aggressive Reinigungsmittel.
LED-Anzeigen
Name Farbe Bedeutung
Anschluss
•
KL04RF ist mit KL08RF verbunden
Power
•
KL04RF wird mit 230 V Strom versorgt
Zone 9 Stellantriebe
•
Nachfrage von Zone 9 Thermostat: Stellantrieb geönet
Zone 10 Stellantriebe
•
Nachfrage von Zone 10 Thermostat: Stellantrieb geönet
Zone 11 Stellantriebe
•
Nachfrage von Zone 11 Thermostat: Stellantrieb geönet
Zone 12 Stellantriebe
•
Nachfrage von Zone 12 Thermostat: Stellantrieb geönet
12
Bringen Sie die
Kunststoabdeckung an
der KL08RF und KL04RF wieder
an
Gerät
Strom
50mm
110mm
10mm
10mm
Entfernen Sie die Kunststoabdeckung.
Önen (und schließen) Sie die vier
weißen Schrauben nur mit einer
viertel Umdrehung. Beachten Sie, dass
gegenüberliegende Schrauben sich in
entgegengesetzter Richtung drehen.
1
Pairing von Thermostaten mit der KL04RF
Dies geschieht an der KL08RF Klemmleiste, da hier der CO10RF
Koordinator eingesteckt ist.
Wenn Sie die KL04RF mit der KL08RF während der
Erstinstallation verbinden, ist das Pairing aller Thermostate
mit beiden Klemmleisten erfolgt.
Wenn Sie die KL04RF mit der KL08RF zu einem späteren
Zeitpunkt verbinden, nachdem das Pairing der Thermostate
mit der KL08RF bereits stattgefunden hat, muss das Pairing
der Thermostate mit der KL04RF von Hand erfolgen. Dazu
müssen Sie:
1. KL08RF ausschalten.
2. KL04RF mit der KL08RF verbinden.
3. KL08RF und KL04RF wieder einschalten.
4. Vordere Abdeckung der KL08RF entfernen und
Koordinator-Taste für fünf Sekunden gedrückt halten.
5. Pairing der Thermostate in Zonen 9 bis 12 durchführen.
6. Koordinator-Taste erneut für fünf Sekunden gedrückt
halten.
7. Vordere Abdeckung der KL08RF wieder anbringen.
Beziehen Sie sich für weitere Details auf die KL08RF
Installationsanleitung und Verdrahtung.
