Seite 1/2
KL08NSB

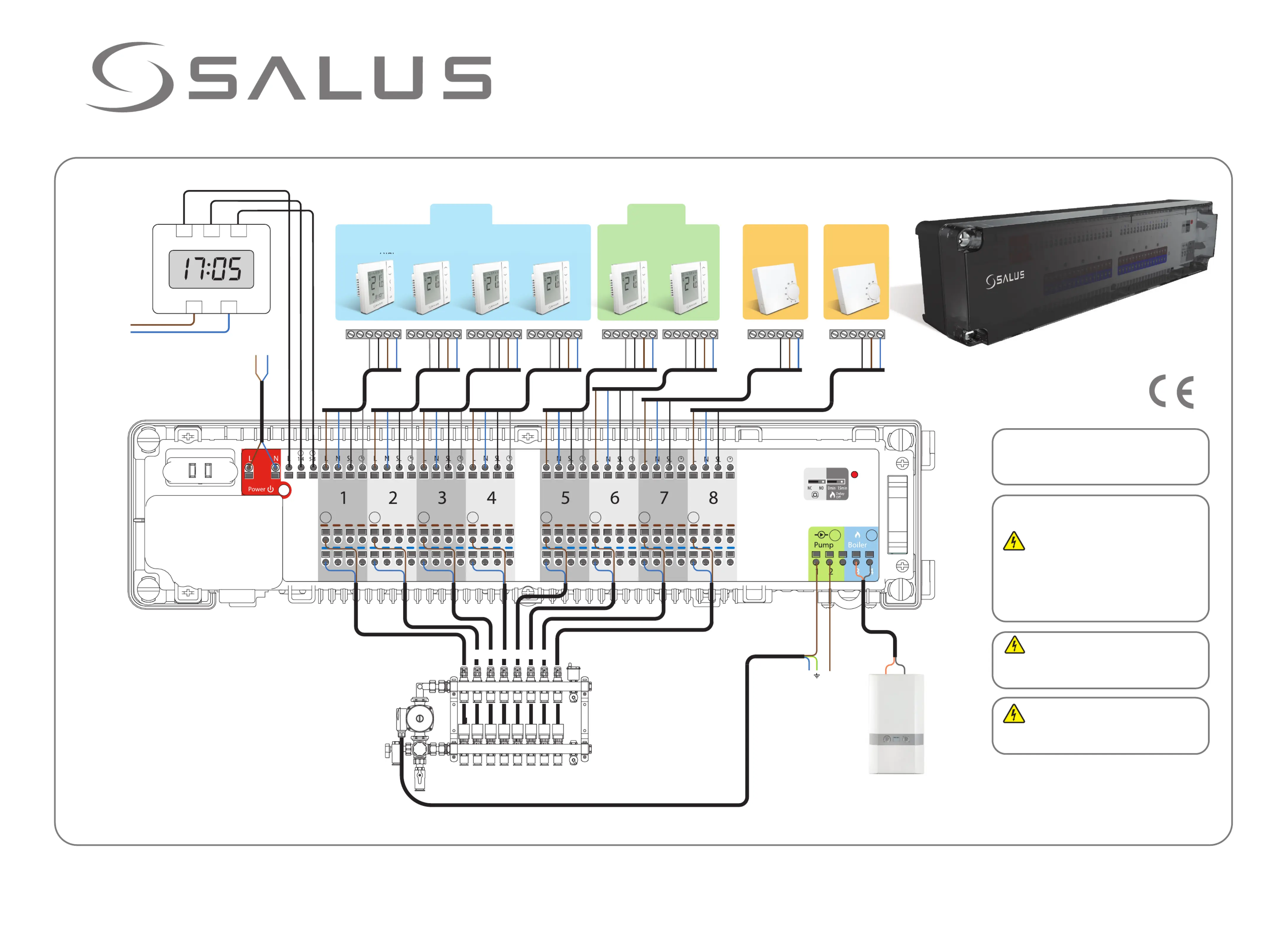

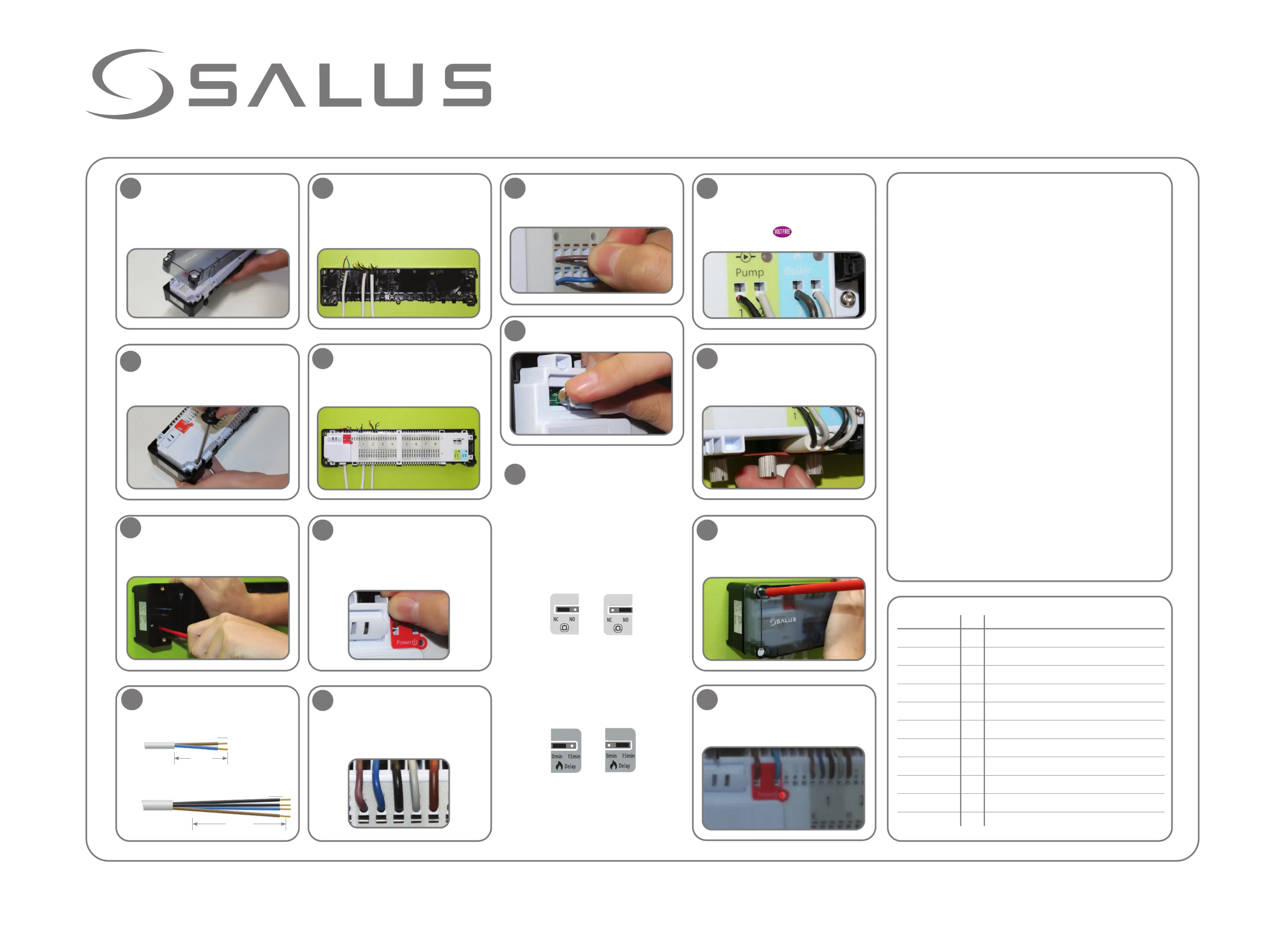

Installation und Verdrahtung
www.salus-controls.de Technischer Support +49 (0) 6108 8258515
GRUPPE 2
S2 S1 NSB SL L N
S2 S1 NSB SL L N S2 S1 NSB SL L N S2 S1 NSB SL L N S2 S1 NSB SL L N S2 S1 NSB SL L N S2 S1 NSB SL L N S2 S1 NSB SL L N
VS35
GRUPPEN
THERMOSTAT
VS30
GRUPPEN MASTER
THERMOSTAT
VS35
GRUPPEN
THERMOSTAT
VS35
GRUPPEN
THERMOSTAT
VS30
GRUPPEN MASTER
THERMOSTAT
VS35
GRUPPEN
THERMOSTAT
THERMOS
THERMOSTAT
STAT
THERMO
STAT
THERMOSTAT
THERMOS
STAT
THERMO
OS TTA
GRUPPE 1
EIGENSTÄNDIG
RT10
EIGENSTÄNDIG
RT10
SPANNUNGSVERSORGUNG UHR
N L
Externe
Spannungsversorgun
Pumpe
Potentialfreier Kontakt
NL
N
L
ng
L
L N
P1 UT P2 UT
PÅ AV
1,5mm² Kabel
( nicht enthalten)
1 2 3 4 5
OPTIONALE
EXTERNE UHR
Anschlussleitungen Stellantriebe
HEIZKREISVERTEILER
Optionaler Boileranschluss
Diese Anleitung bezieht sich nur auf das auf dem
Deckblatt genannte SALUS Modell.
Warnhinweis
Die Installation dieses Produktes muss durch eine sachkundige
Person und im Einklang mit allen örtlichen Anweisungen,
Richtlinien und Bestimmungen erfolgen. Die Nichteinhaltung
der entsprechenden Anweisungen, Richtlinien und
Bestimmungen kann zu Verletzungen, Todesfällen oder
Strafverfolgung fu hren.
Warnhinweis
Das Gerät muss vor der Installation oder Arbeiten an
Komponenten, die 230 VAC/50 Hz benötigen, vom Stromnetz
getrennt werden.
Installationsanleitung im PDF-Format kann auf www.salus-controls.de heruntergeladen werden
Warnhinweis
Der Anschluss der Erde auf der KL08NSB dient lediglich zum
parken. Der Anschluss hat keine Funktion.
Erfu llt die folgenden EG-Richtlinien
• Richtlinie 2014/30/EU fur elektromagnetische Verträglichkeit
• Niederspannungsrichtlinie 2014/35/EU
• Beschränkung der Verwendung bestimmter gefährlicher
Stoffe nach EU-Richtlinie 2011/65/EU
Alle Rechte vorbehalten. Technische Änderungen vorbehalten
Ausgabe Datum Oktober 2014
KL08NSB
Installation und Verdrahtung
www.salus-controls.de Technischer Support +49 (0) 6108 8258515
1
Entfernen Sie die Gehäuseabdeckung.
Öffnen und schließen der Schrauben
erfolgt u ber eine Vierteldrehung.
2
Entfernen Sie die Anschlussfront.
3
Befestigen sie das Unterteil auf einer
Hutschiene oder auf der Wand.
5
Montieren Sie die Anschlussleitungen
fu r Spannungsversorgung und
Thermostate in ihre Position.
Abbildung zeigt: Anschlussleitung
Spannungsversorgung sowie 2
Thermostate.
6
Befestigen Sie die Anschlussfront.
7
Montieren Sie die Leitung fu r
Spannungsversorgung wie unten
abgebildet.
8
Montieren Sie die Leitungen fu r die
Thermostate wie unten abgebildet.
9
Montieren Sie die Leitungen der
Stellantriebe wie unten abgebildet
in der KL08NSB. Sie können bis zu 4
Stellantriebe je Zone anschliessen.
10
Stellen Sie sicher das eine Sicherung
in der Halterung eingelegt ist.
11
Stellen Sie die Jumper fu r die
Verzögerung fu r Stellantriebe und
Pumpe oben rechts auf der KL08NSB ein.
12
Montieren Sie die Leitungen fur
Pumpe
und Boiler (falls zutreffend) unten rechts
in die dafu r vorgesehenen Anschlüsse.
Pumpe und Boiler schalten hierbei
potentialfrei.
13
Montieren Sie die rote Zugentlastung
mittels der drei Schrauben um die
Pumpen/Boiler Leitungen sicher auf der
Unterseite der KL08NSB zu befestigen.
14
Montieren Sie die Gehäuseabdeckung.
15
Schalten Sie den Strom an um die
Klemmleiste zu versorgen. Die rote
LED signalisiert Betrieb.
LED Indikationen
Name Farbe Bedeutung
Power
•
KL08NSB wird mit 230V versorgt
Zone 1 Antrieb
•
Heizanforderung Zone 1 : Antrieb geöffnet
Zone 2 Antrieb
•
Heizanforderung Zone 2 : Antrieb geöffnet
Zone 3 Antrieb
•
Heizanforderung Zone 3 : Antrieb geöffnet
Zone 4 Antrieb
•
Heizanforderung Zone 4 : Antrieb geöffnet
Zone 5 Antrieb
•
Heizanforderung Zone 5 : Antrieb geöffnet
Zone 6 Antrieb
•
Heizanforderung Zone 6 : Antrieb geöffnet
Zone 7 Antrieb
•
Heizanforderung Zone 7 : Antrieb geöffnet
Zone 8 Antrieb
•
Heizanforderung Zone 8 : Antrieb geöffnet
Pumpe
•
Pumpenkontakt geschlossen
Boiler
•
Boilerkontakt geschlossen
Installation und
Verbindung der KL08NSB
Verwenden Sie die KL08NSB um einfach und sicher
Thermostate und Stellantriebe zu verbinden. Diese kann
3 unterschiedliche Konfigurationen haben:
• Zwei VS30 Gruppen, jede Gruppe kann bis zu 4
Thermostate haben.
• Drei VS30 Gruppen mit der KL04NSB Erweiterung, jede
Gruppe kann bis zu 4 Thermostate haben.
• Ein VS30 Master Thermostat welches bis zu sieben VS35
Slave Thermostate steuert. Fur diese Konfiguration
müssen sie eine Brücke zwischen den grauen Feldern 1-4
und 5-8 setzen. Sollte eine KL04NSB Erweiterung
angeschlossen sein ist diese nicht in der Konfiguration,
und ein weiterer VS30 Master Thermostat steuert die
VS35 Slaves, welche auf der KL04NSB auf Zone 9 bis 12
angeschlossen sind.
Installieren Sie die KL08NSB nur in trockenen und
geschlossenen Räumen. Die relative Luftfeuchte darf 95%
nicht uberschreiten. Die Reinigung der KL08NSB nur mit
einem trockenem und weichem Tuch durchfu hren.
Benutzen Sie keine Reinigungsmittel.
4
Isolieren Sie die Leitungen auf
folgenden Längen ab.
Verbraucher
Spannungsversorgung/Thermostate
50mm
110mm
10mm
10mm
Stellantriebart
Die werksseitige Einstellung der Antriebe ist fu r
stromlos geschlossene Antriebe (NC). Um diese
zu ändern entfernen Sie vorsichtig den Jumper
und setzen diesen auf die andere Position wie
unten gezeigt. HINWEIS : Die Betriebart der
Stellantriebe und Thermostate mu ssen
u bereinstimmen.
Jumper Einstellung/Position für Pumpen/Boiler
an/aus Verzögerung
Die Pumpen/Boiler Schaltverzögerung und
Pumpen/ Boiler Nachlaufzeit sind Werksseitig
auf 0 Minuten eingestellt. Die Boiler Nachlaufzeit
kann auf 15 Min. abgeändert werden. Dazu
vorsichtig den Jumper entfernen und wieder
einsetzen, wie unten angezeigt wird.
HINWEIS: Der Rote Reset-Knopf befindet sich
rechts vom Boiler Jumper. Unter Verwendung
eines geeigneten Werkzeuges können Sie
hiermit die KL08NSB auf Werkseinstellung
zurucksetzen.
