Seite 1/2
Das Funkrelais Set ist eine einfache Lösung zur
Ansteuerung von elektrischen Verbrauchern
mit max. 5A Schaltleistung.
Zur Verwendung mit elektrischen
Verbrauchern wie z.B. Infrarotheizungen
mit max. 1000W.
Das Set besteht aus 2 Relais, 1 Sender und 1
Empfänger für Unterputz. 2 Aufputzgehäuse
sind ebenfalls für Aufputzmontage enthalten.
EU-Richtlinien: 2014/30/EU, 2014/35/EU,
2014/53/EU und 2011/65/EU. Vollständige
Informationen finden Sie unter
www.saluslegal.com.
Reichweite:
- Bis zu 100 Meter im freien Feld
- Typischerweise bis zu 35m in Gebäuden
(je nach Bauart und Beschaffenheit)
Das Produkt muss gemäß der EU- und der
nationalen Richtlinien verwendet werden.
Nur für eine Verwendung in Innenräumen.
Halten Sie Ihr Gerät vollständig trocken.
Dieses Produkt muss von einer fachlich
geeigneten Person gemäß sämtlicher
EU- und nationalen Richtlinien
installiert werden.
Der Sender und Empfänger teilen sich einen
einzigartigen werksseitig eingestellten 3-Byte
großen Verbdindungscode. Die Anzahl der
möglichen Codes (16,777,216) verhindert,
dass andere Einheiten aus Versehen
verbunden werden.
Einleitung
Produktkonformität

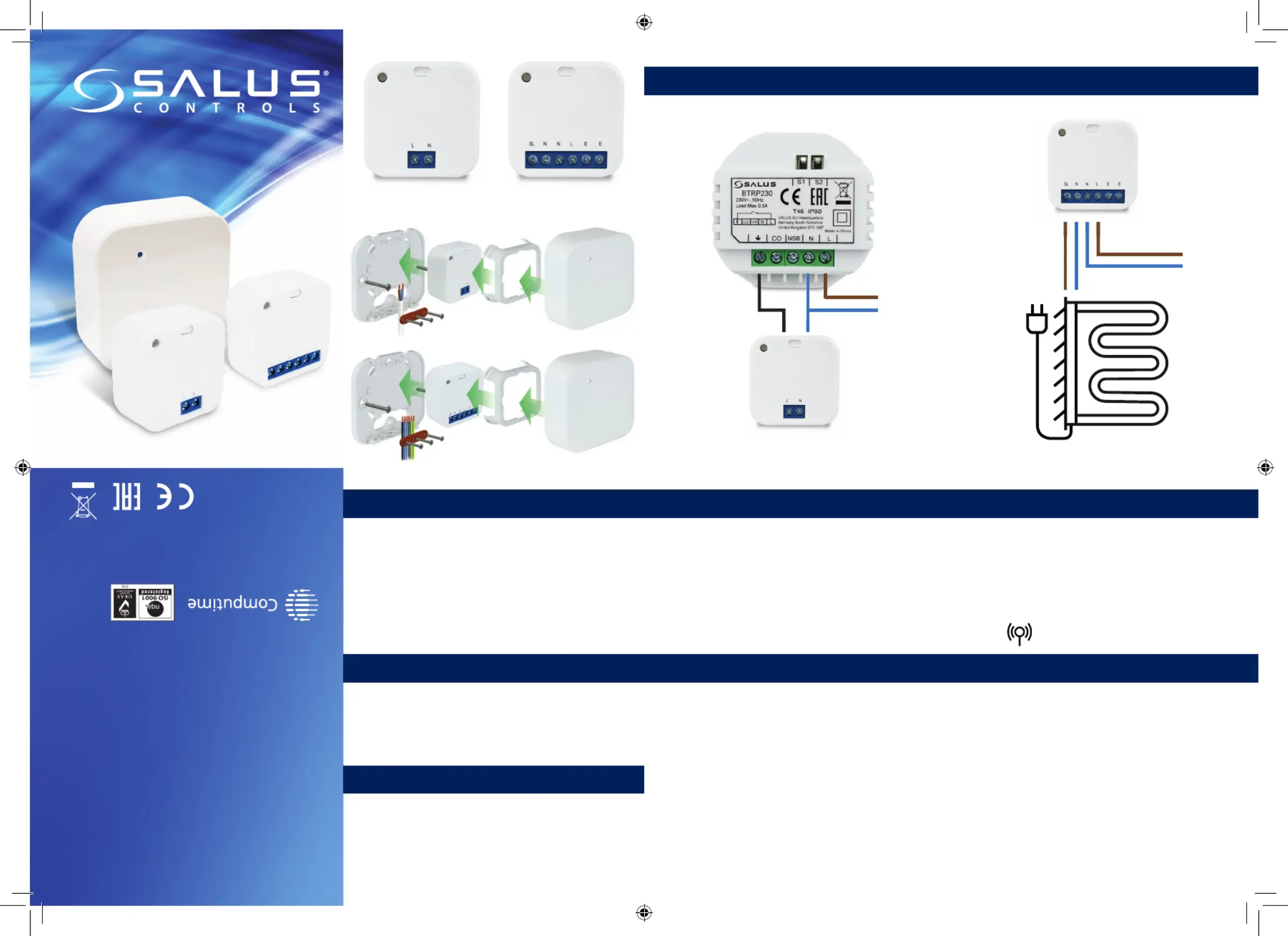

Verwendungsbeispiel mit Verdrahtung
Funk-Kommunikation
Bauteile
Pairing Code
Sicherheitshinweis
Verwendung
868.0-868.6MHz; <13dBm
www.salus-controls.de
SALUS Controls GmbH
Dieselstrasse 34
63165 Mühlheim am Main
Deutschland
Technischer Support:
Support@salus-controls.de
tel: +49 6108 8258515
Issue date: Jan 2018
Version: V010
Inhalt
Empfänger
Sender
Funkrelais Set
SALUS Controls gehört zur Computime Group
Aufgrund unserer Politik der kontinuierlichen Produktweiterentwicklung, hält sich Salus
Controls plc das Recht auf Änderungen der Spezifikation, des Designs und der Materialien
in dieser Broschüre ohne vorherige Ankündigung vor.
N
230V
SL
N
SL
SL N
N
L
Verbraucher max. 1000W
Thermostat, z.B. BTRP230 Empfänger
Sender
Sender Empfänger

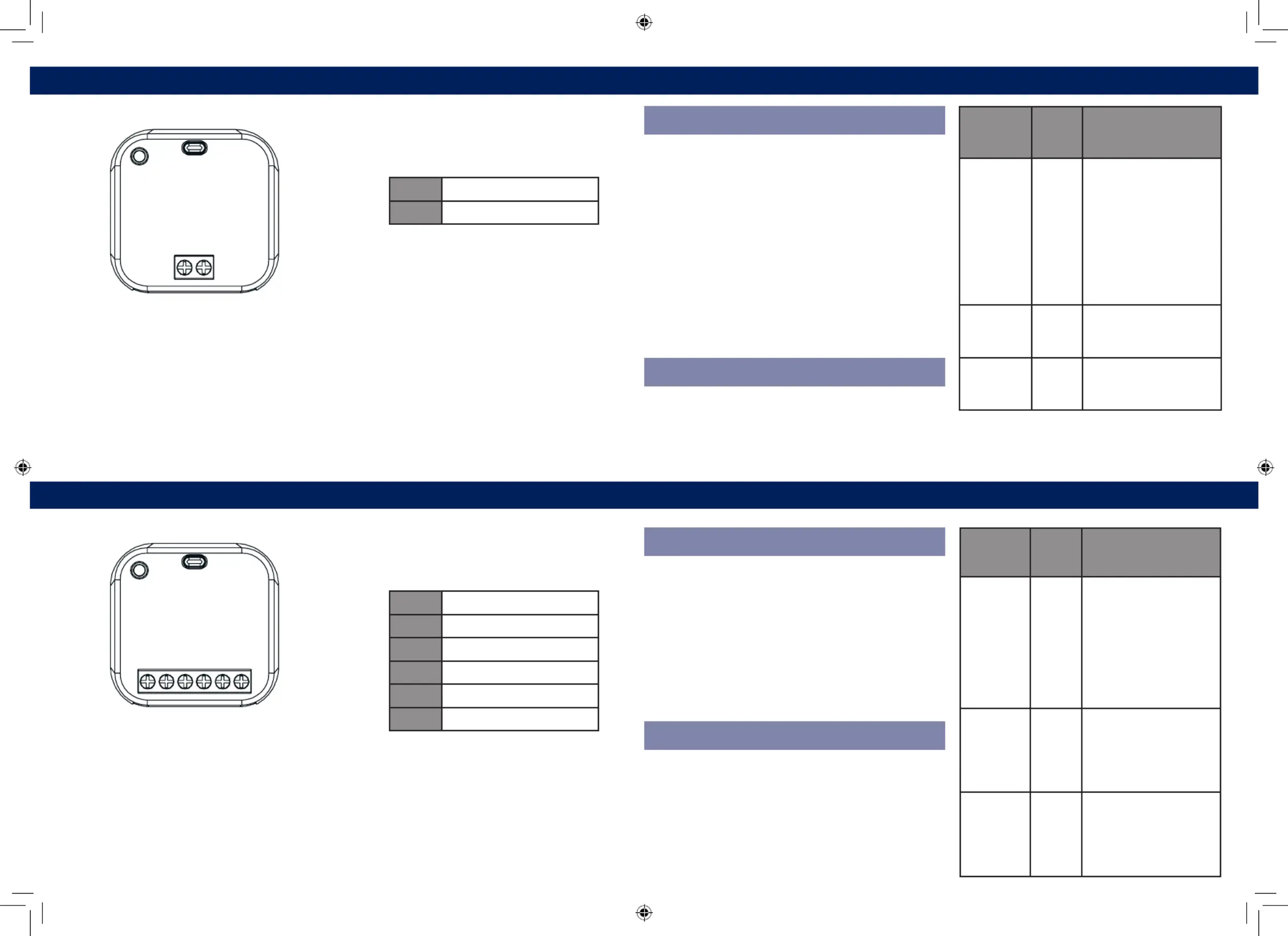

Tastenfunktion & LED Anzeige Sender
Tastenfunktion & LED Anzeige Empfänger
Tasten-
Funktion
LED
Status
Beschreibung
Die Taste
innerhalb
1 Sekunde
3 mal
drücken
Orange
blinken
Wenn der Anwender die
Taste 3 mal innerhalb
einer Sekunde betätigt,
wird der Pairing Modus
aktiviert. Der Sender
sucht dann 1 Minute und
blinkt währenddessen
mit einer Frequenz von
0.5Hz orange.
N/V Grün
An
Die LED leuchtet Grün
wenn der Sender
bestromt wird.
N/V Rot
An
Die LED leuchtet 1
Minute lang Rot, wenn
kein Strom mehr anliegt.
Der Sender wird mit einem Signalgeber (230V)
verbunden. Sobald der Sender 230V erhält
schaltet dieser ein und sendet ein Dauersignal
(AN) an den Empfänger.
Bitte schließen Sie den Sender gemäß den
Klemmen an
Temporärer Stromspeicher
Der Sender verwendet einen kleinen Speicher,
um das AUS Signal mind. 2 mal in 5 Sekunden
senden zu können, auch wenn der Sender
nicht mehr bestromt is.
NL
SL N N E EL
LPhase
NNeutral
Der Sender steht dauerhaft für ein 230V Signal
bereit.
Sobald 230V auf den Sender geschaltet
werden, sendet dieser ein Funksignal an den
Empfänger.
Sobald der Sender nicht mehr bestromt wird,
werden 2 Signale für das AUS Kommando über
den eingebauten Speicher gesendet.
Im Pairing Modus schickt der Sender alle 5
Sekunden ein Signal und schaltet nach 60
Sekunden wieder in Normalbetrieb
Gerätefunktion
Normal Modus
Pairing Modus
Anschlüsse
Der Sender
Bitte schließen Sie den Verbraucher gemäß
den Anschlüssen an:
Der Empfänger ist in Dauerbereitschaft ein AN/
AUS Signal zu empfangen. Der Verbraucher
wird angeschaltet, sobald das Funksignal AN
gesendet wird. Der Empfänger wird über ein
AUS Signal abgeschaltet oder wenn innerhalb
von 21Sekunden kein AN Signal erfolgt.
Der Empfänger ist in Dauerbereitschaft ein AN/
AUS Signal zu empfangen. Der Verbraucher
wird angeschaltet sobald, das Funksignal AN
gesendet wird. Der Empfänger wird über ein
AUS Signal abgeschaltet oder wenn innerhalb
von 21 Sekunden kein AN Signal erfolgt.
(Watch Dog)
Der Empfänger ist für 60 Sekunden in
Bereitschaft ein Funksignal zum Pairen zu
empfangen. Wenn kein Signal erfolgt geht
der Empfänger wieder in den Normal Modus.
Der empfangene Code ersetzt dann den
Werkseitigen Code.
SL Schaltausgang
NNeutral Ausgang
NNeutral Eingang
LEingangsphase
EErde
EErde
GerätefunktionAnschlüsse
Der Empfänger
Normal Modus
Pairing Modus
Tasten-
Funktion
LED
Status
Beschreibung
Die Taste
innerhalb
1 Sekunde
3 mal
drücken
Orange
blinken
Wenn der Anwender die
Taste 3 mal innerhalb
einer Sekunde betätigt,
wird der Pairing Modus
aktiviert. Der Empfänger
sucht dann 1 Minute
nach einem Signal vom
Sender.
N/V Grün
An
Die LED leuchtet Grün
wenn der Empfänger
ein An Signal bekommt.
Stromzufuhr zum
Verbraucher
N/V Rot
An
Die LED leuchtet Rot,
wenn der Empfänger ein
Aus Signal bekommt.
Stromzufuhr zum
Verbraucher getrennt.
Produktspezifikationen
| Marke: | Salus |
| Kategorie: | Thermostat |
| Modell: | RR868-5A |
