Seite 1/2
Produktbeschreibung
Vielen Dank, dass Sie sich für den Raumthermostaten SQ605RF(WB) entschieden haben.
Dieser Thermostat wird Ihre Raumtemperatur genau auf die eingestellte Temperatur regeln
und zwar im Heiz- und im Kühlfall. Der SQ605RF(WB) ist ein Funk-Raumthermostat speziell
für die Fußbodenheizung entwickelt. Der Thermostat muss mit der Klemmleiste KL08RF
verbunden/gepaart werden. Es stehen Zubehörkomponenten wie Zusatzklemmleiste
KL04RF, Koordinator CO10RF und Repeater RE10RF zur Verfügung. Einfach zu bedienen
mit der herkömmlichen Wählscheibe, bietet er einzigartigen Bedienkomfort für Ihre
Fußbodenheizung.
Funk-Raumthermostat mit Wählscheibe
Modell: SQ605RF(WB)
INSTALLATIONSHANDBUCH
In diesem Handbuch
verwendete Symbole:
Sicherheit
Wichtige Info
Ihr Nutzen
Befestigungsschrauben
AAAA-Batterien x 23M Sticker-selbstklebend
1 x InstallationshandbuchSQ605RF(WB) Funk-Raumthermostat
mit Wählscheibe
Verwendung gemäß nationaler und EU-Vorschriften. Verwenden Sie das Gerät
bestimmungsgemäß und halten Sie es in trockenem Zustand. Produkt nur für den
Innenbereich. Die Installation muss von einer qualizierten Person gemäß den nationalen
und EU-Vorschriften durchgeführt werden. Raumthermostat nur mit trockenem Tuch
reinigen.
Produktkonformität
Sicherheitsinformation
Dieses Produkt entspricht den grundlegenden Anforderungen und anderen relevanten
Bestimmungen der Richtlinien 2014/53/EU und 2011/65/EU. Der vollständige Text der EU-
Konformitätserklärung ist unter folgender Internetadresse verfügbar: www.saluslegal.com
2405MHz-2480MHz; <14dBm (Zigbee)
Lieferumfang
Die Temperatur wird durch drehen der Wählscheibe auf die gewünschte Temperatur
eingestellt: 5° - 35°C.
Vorderseite
Rückseite
Die ideale Position für den Thermostat ist 1,5 m über dem Boden, weit entfernt
von Heizung oder Kühlquellen. Der Thermostat darf weder direktem Sonnenlicht, noch
sonstigen extremen Bedingungen ausgesetzt werden, wie zum Beispiel Zugluft. Er sollte an
einer Stelle montiert werden, an der der Thermostat leicht zu erreichen ist.
Für die Wandmontage können Sie das mitgelieferte Zubehör (Montageschrauben oder
selbstklebender Sticker) verwenden. Entfernen Sie die hintere Platte, um diese an der Wand
zu befestigen. Danach setzen Sie einfach den Thermostaten in die Platte ein (er hat einen
eingebauten Magneten).
1. Temperaturskala
2. Wählscheibe
3. LED
1
2
3
Montage
Rückansicht
1
3
2
4
5
1. Batterien
2. EIN/AUS-Schalter
3. RESET-Taste
4. Pairing-Taste
5. Jumper (für Zonenauswahl)
JULI 2022
V003
For PDF Installation guide please
go to www.salus-manuals.com
SALUS Controls GmbH
Dieselstrasse 34
63165 Mühlheim am Main
Tel: +49 (0) 6108 825850
Email: info@salus-controls.de
www.salus-controls.com
SALUS Controls ist Mitglied der Computime Gruppe
Zur Aufrechterhaltung einer Politik der ständigen Weiterentwicklung der Produkte, behält sich SALUS
Controls GmbH das Recht vor, Spezifikation, Design und Materialien der Produkte, die in dieser Broschüre
aufgeführt sind, ohne vorherige Ankündigung zu ändern.
Funkklemmleiste mit Koordinator verbinden und auf Empfangsmodus setzen.
Funkraumthermostat SQ605RF(WE) mit Zonen der Klemmleiste verbinden.
Koordinator önen
Netzwerk der Funkklemmleiste önen
Zonenauswahl, die mit diesem Raumthermostaten verbunden werden sollen:
Batterien (im Lieferumfang enthalten) ins Batteriefach einsetzen und Raumthermostat
einschalten
Pairing Knopf für 3 bis max. 10 Sekunden gedrückt halten
Funkklemmleiste KL08RF zurücksetzen:
Alle Raumthermostate zurücksetzen
Alle Dippschalter wieder auf OFF (nach unten) stellen
Gerne 2 - 3 Minunten warten, bis alle Kondensatoren sich entleert haben!
Danach Klemmleiste bestromen und wieder bei 1 beginnen!
Pairingtaste drücken, bis LED auf der
Vorderseite BLAU leuchtet und wieder
ausgeht.
Raumthermostat ausschalten
Koordinator-Knopf 15 Sekunden gedrückt halten, bis die LED ORANGE leuchtet.
Danach leuchtet die LED DAUERROT und die Netzwerktaste (4) blinkt GRÜN
Jetzt Reset Taste (6) mit Schraubendreher drücken. Wenn alle Zonen-LEDs erloschen sind,
Klemmleiste stromlos machen!
Pairing-Vorgang abschließen
Zurücksetzen der Klemmleiste und Raumthermostate
Die LED an der Vorderseite des
Raumthermostaten blinkt zuerst 3 mal ROT.
Danach blinkt die LED ORANGE - wenn die LED
aufhört zu blinken, dann ist der Raumthermostat
verbunden.
Wenn alle Raumthermostate verbunden
sind, dann Koordinator-Knopf für ca. 5
Sekunden gedrückt halten!
Was muss gemacht werden, wenn die Zuordnung der Zonen geändert
werden soll bzw. beim Pairing-Vorgang eine Zone doppelt belegt wurde? (LED
blinkt 5 mal ROT).
Dippschalter der Zonen, die verbunden sein
sollen auf ON stellen (nach oben).
Bitte auf richtige Polung achten
Abwarten, bis Netzwerk
LED (4) dauerhaft GRÜN
leuchtet.
Modell: SQ605RF(WB)
Stromversorgung: AAAA-Batterie 1,5 V (x2)
Temperatursollwertbereich: 5°C-35°C
Regelalgorithmus: Hysterese +/- 0, 5K
Lagertemperatur: -20°C - 60°C
Betriebstemperatur: 0 °C - 45 °C
Luftfeuchtigkeit (nicht kondensierend): 5 – 95 % rL
Funkprotokoll: ZigBee 2,4GHz
Montage: Aufputz
Schutzklasse: IP30
Ventil/Frostschutz: Ja/Ja: 5°C.
Heizung und Kühlung: Ja, durch Umstellung an der KL08RF
Abmessungen (B x H x T) 86 x 86 x 19,5 mm
1
1.1
1.2
2.1
2.2
2.3
4.1
4.2
2

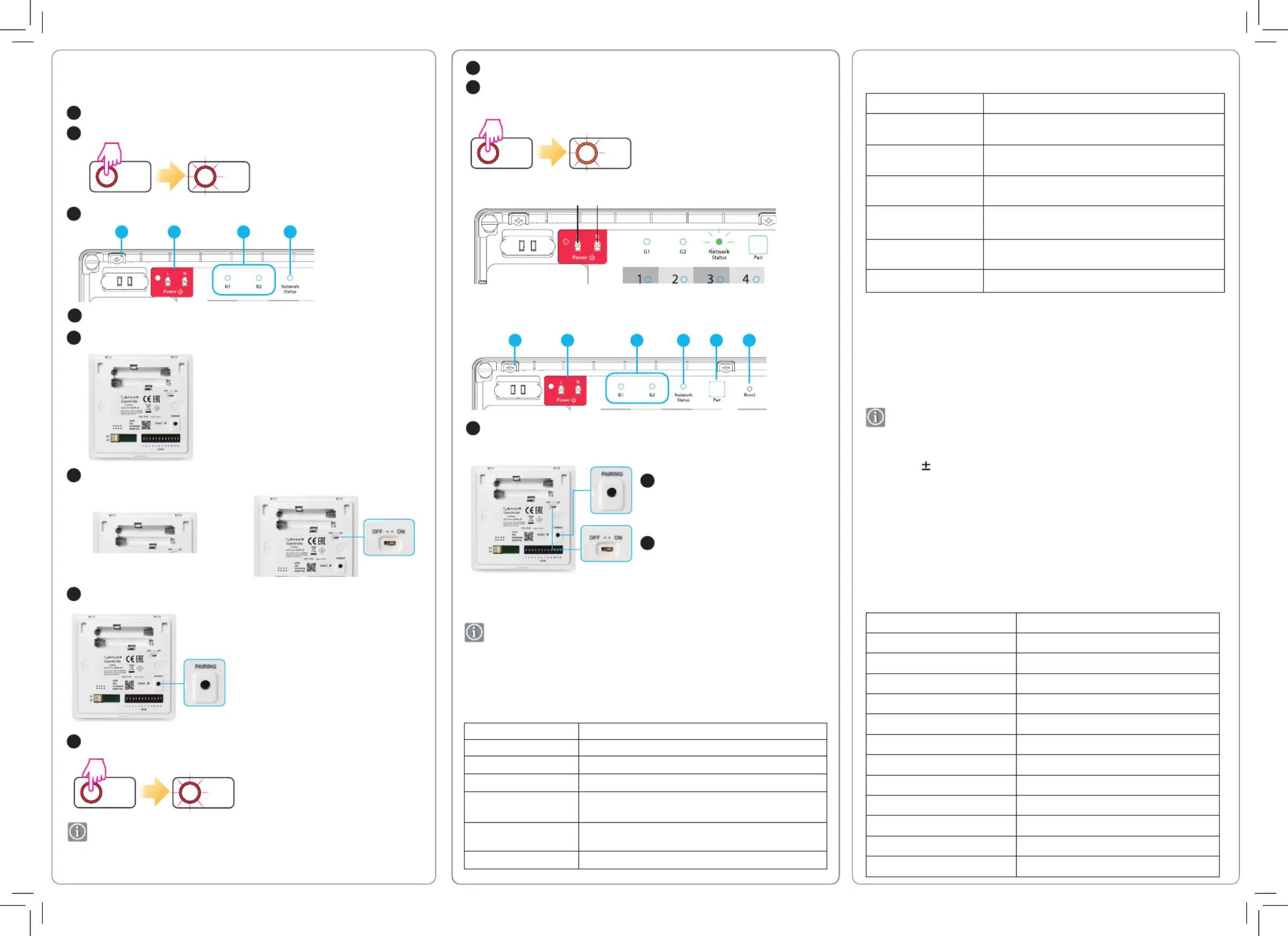

Wie verbinde ich den SQ605RF(WE) mit der Funkklemmleiste
KL08RF?
LED-Anzeige
5 sec
Koordinator-Knopf für ca. 5 Sekunden
drücken, bis die LED anfängt ROT zu
blinken.
Kurz drücken (Pairing-Taste weniger als 3 Sekunden gedrückt halten), um den Status des
Thermostats anzuzeigen.
Heizungsanforderung stoppen
Wenn die Raumtemperatur über 36 °C liegt, wird die Heizung abgeschaltet.
Kühlung abgeschaltet
Wenn die Raumtemperatur unter 4°C liegt, wird die Kühlung abgeschaltet.
Heizmodus
Der Thermostat beginnt zu heizen, wenn die Raumtemperatur unter den Sollwert sinkt.
Er stoppt die Heizfunktion, wenn die Raumtemperatur am Sollwert oder darüber liegt.
Kühlmodus
Der Thermostat beginnt zu kühlen, wenn die Raumtemperatur über den Sollwert steigt.
Der Thermostat stoppt die Kühlfunktion, wenn die Raumtemperatur auf dem Sollwert liegt oder
darunter.
Funktion LED-Anzeige
Ohne Alle LEDs sind aus.
Heizung Rote LED leuchtet 1 Sekunde lang.
Kühlung Blaue LED leuchtet 1 Sekunde lang.
Netzwerk scannen Rote LED blinkt 3x für je 0,25 Sekunden EIN/AUS, anschließend 3,75
Sekunden AUS, dann zyklisch.
Gerätepaarung Rote und grüne LED blinken 0,25 Sekunden EIN und 0,75 Sekunden
AUS, dann zyklisch.
Identizieren Grüne LED blinkt je 1 Sekunde EIN und AUS.
Fehleranzeige
Schutzfunktionen
Verzögerung bei Kühlung
Hysterese 0,5K
Technische Spezikation
Die LED beginnt automatisch zu blinken, wenn der Fehler auftritt.
Fehler LED-Anzeige
Verbindung verloren Alle LEDs blinken alle 30 Sekunden dreimal für je 0,25 Sekunden
EIN und AUS
Verbindung zum gekoppelten
Gerät verloren
Alle LEDs blinken alle 30 Sekunden zweimal für je 0,25 Sekunden
EIN und AUS
Verbindung zum Koordinator
verloren
Alle LEDs blinken alle 30 Sekunden einmal für je 0,25 Sekunden
EIN und AUS
Niedriger Batteriestand Blaue LED blinkt für 0,25 Sekunden EIN, 9,75 Sekunden AUS,
dann alle 10 Sekunden
Interner Temperatursensor
defekt
Rote LED blinkt alle 10 Sekunden für 0,25 Sekunden EIN
anschließend 9,75 Sekunden AUS
Zone bereits belegt Rote LED blinkt fünfmal für je 0,25 Sekunden EIN und AUS
Wenn der Kühlmodus aktiviert ist, beträgt das Mindestintervall zwischen Ein/Aus
3 Minuten.
3
4
5 sec
15 sec
1 2 3 4
1 2 3 4 65
4.3
4.4
Produktspezifikationen
