Seite 1/2
MONTAGEANLEITUNG
Schwaiger GmbH | Würzburger Straße 17 | 90579 Langenzenn | Hotline: +49 (0) 9101 702-299
www.schwaiger.de | info@schwaiger.de
Geschäftszeiten: Montag bis Freitag: 08:00 - 17:00 Uhr
TIA/EIA
T568A
TIA/EIA
T568B
1
2
Weiß/Grün
Grün
Weiß/Orange
Orange
3
4
Weiß/Orange
Blau
Weiß/Grün
Blau
5
6
Weiß/Blau
Orange
Weiß/Blau
Grün
7
8
Weiß/Braun
Braun
Weiß/Braun
Braun
PIN Belegung
Für RJ45 Stecker, Metall,
werkzeuglos.
Geeignet für Netzwerkkabel
von Ø 5,5 mm bis max. 8,5 mm.
AWG 22/23/24
Bitte verwenden Sie das
Schwaiger Netzwerkkabel
NWKU80xx 058.
NKSS0081_BDA
NKSS0081
Führen Sie das Kabel in die Ver-
schlusskappe ein und isolieren Sie
30 mm (1,2“) des Kabelmantels
ab. Schieben Sie die äußere Ab-
schirmung zurück. Beachten Sie,
dass der Pfeil der Verschlusskap-
pe nach vorne zeigen muss.
Um das Einfädeln zu erleichtern,
schneiden Sie die Länge der vier
Leitungspaare wie rechts abge-
bildet ab.
Richten Sie die Schlitze der
Drahtkappe aus, decken Sie die
Drahtkappe ab
und drücken
Sie sie vor.
Achten Sie auf
einen sauberen
Schnitt.
Ausrichtung
Ausrichtung
Setzen Sie die
Verschlusskappe
auf und verrie-
geln Sie sie im
Uhrzeigersinn.
Schneiden Sie
die Schirmschicht
jedes Leitungs-
paares ab. Wenn
der Durchmesser
weniger als 6,5
mm beträgt,
sollte die Spann-
hülse hinzugefügt
werden.
Wenn der Durchmesser des Drah-
tes größer als 6,5 mm ist, sollte
die Kupferfolie um den Abschir-
mungsdraht gewickelt werden.
Schließen Sie die hintere Abdeckung
und drücken Sie sie fest.
Achten
Sie auf die
Richtung
Spann-
hülse
Kupferfolie

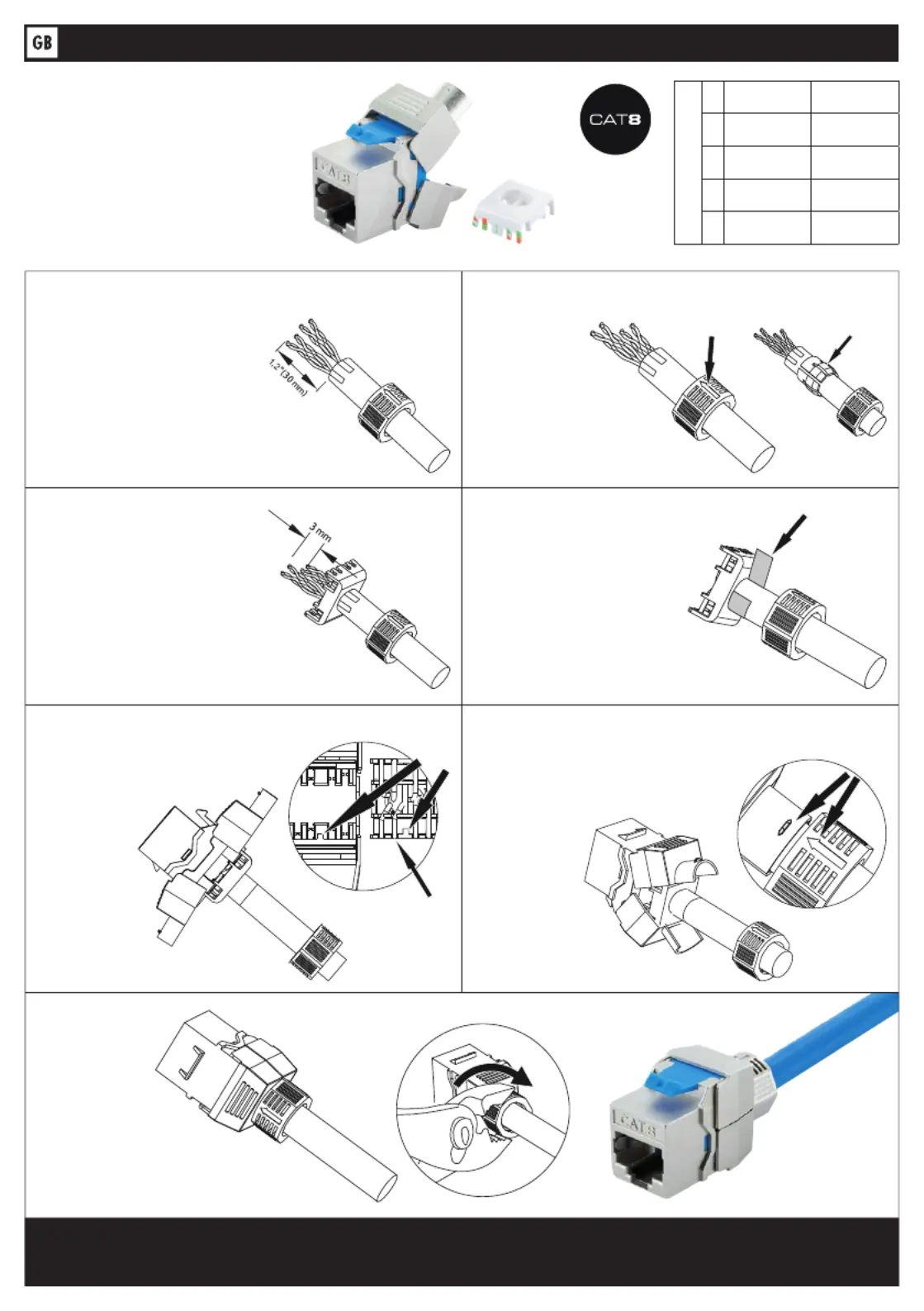

MOUNTING INSTRUCTIONS
Schwaiger GmbH | Würzburger Straße 17 | 90579 Langenzenn | Hotline: +49 (0) 9101 702-299
www.schwaiger.de | info@schwaiger.de
Office Hours: Monday to Friday: 8:00 a.m. - 5:00 p.m.
TIA/EIA
T568A
TIA/EIA
T568B
1
2
white/green
green
white/orange
orange
3
4
white/orange
blue
white/green
blue
5
6
white/blue
orange
white/blue
green
7
8
white/brown
brown
white/brown
brown
Pin assignment
NKSS0081_BDA
NKSS0081
For RJ45 plugs, metal,
without tools.
Suitable for network cables from
Ø 5,5 mm up to 8,5 mm.
AWG 22/23/24
Please use the
Schwaiger network cable
NWKU80xx 058.
Insert the cable into the sealing
cap and strip 30 mm (1.2“) of the
cable sheath. Push back the outer
shielding. Note that the arrow
on the sealing cap must point
forwards.
To make threading easier, cut the
length of the four pairs of cables
as shown on the right.
Align the slots of the wire cap,
cover the wire cap and press it
forwards.
Ensure a
clean cut.
Alignment
Alignment
Replace the
sealing cap and
lock it by turning
it clockwise.
Cut off the
shielding layer
of each pair of
cables. If the
diameter is less
than 6.5 mm, the
clamping sleeve
should be added.
If the diameter of the wire is
greater than 6.5 mm, the copper
foil should be wrapped around the
shielding wire.
Close the rear cover and
press it firmly.
Pay attention
to the direction
Clamping
sleeve
Copper foil
