Zestaw bezprzewodowego przełącznika ściennego

ENWireless wall switch set

NLDraadloze muurschakelaar set

DEFunk-Wandschalter-Set

FRKit d'interrupteur muraux sans fil

ESInterruptor de pared inalámbrico

IT Set interruttori wireless

SV

Trådlöst strömbrytarset

PL

SH4-99562

EN Instruction manual

PREPARATION BEFORE USE

In your electrical circuit panel, locate the circuit breaker control for the

wall switch you will be working on. Switch the circuit off.

CONNECTING THE BUILT-IN SWITCH

The built-in switch is designed to be placed behind an existing wall

switch.

Remove and disconnect the wall switch behind which you want to

place the built-in switch.

NOTE: The built-in switch only works on single pole switches, it does

not work on multiway switching.

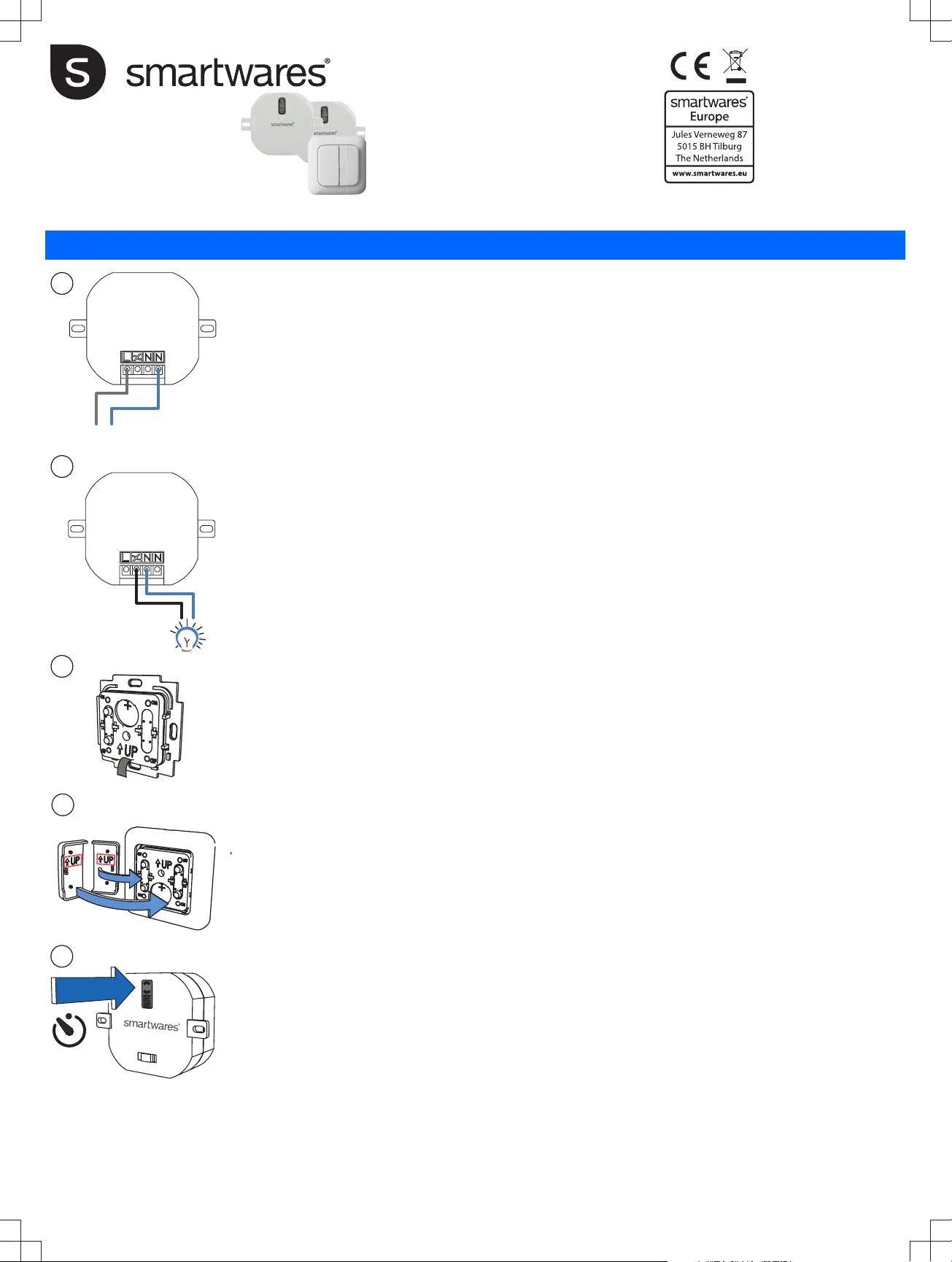

Connect the built-in switch to the power supply (1):

Connect the phase wire (brown) to L.

Connect the neutral wire (blue) to N.

Connect the built-in switch to the lamp (2):

Connect the neutral wire (blue) of the lamp to N.

Connect the hot wire (black) to χ.

NOTE: The neutral wire may not always be present in the wall

junction box and needs to be installed in order for the product to work.

Switch on the mains power in your electric circuit panel.

INSTALLING THE WIRELESS WALL SWITCH

A.

B.

First remove the push button(s) and the frame from the mounting

plate.

Attach the mounting plate to the desired spot on the wall, using

the supplied screws. Make sure the “UP” arrow is in the right

position.

C.Activate the battery by pulling out the tab (3).

D.Place the frame back on the mounting plate by using the

mounting knobs.

E.Place the push button(s) back on the mounting plate. Make sure

“UP” is in the right position (4).

Pairing/disconnecting the wireless wall switch with/from a built-

in switch

•Press the button on the receiver (5) for 3 seconds. When the

LED starts to blink, the receiver is in pairing mode.

•Press the “I” / ”ON” button on the wireless wall switch to pair it

with a receiver.

•Press the “0” / ”OFF” button on the wireless wall switch to

disconnect it from a receiver.

OPERATING RECEIVERS

A.Press the “I” / ”ON” button on the wireless wall switch to turn on

the receiver.

B.Press the “0” / “OFF” button on the wireless wall switch to turn off

the receiver.

Disconnecting all links

A.Press and hold the button on the receiver for 10 seconds (5).

B.During this operation the LED starts to blink.

C.When the LED on the receiver turns off, all links will be

disconnected.

•Disconnecting from the mains: remove the receiver from the wall

outlet.

FR

Manuel d'instructions

PRÉPARATION AVANT UTILISATION.

Dans votre panneau de circuit électrique, localisez la commande du

disjoncteur pour l'interrupteur mural sur lequel vous allez travailler.

Coupez le circuit.

CONNEXION DE L'INTERRUPTEUR INTÉGRÉ

L'interrupteur intégré est conçu pour être placé derrière un

interrupteur mural existant.

Retirez et déconnectez l'interrupteur mural derrière lequel vous

voulez placer l'interrupteur intégré.

REMARQUE: L'interrupteur intégré ne fonctionne que sur les

interrupteurs unipolaires, il ne fonctionne pas sur les interrupteurs

multidirectionnels.

Raccordez l'interrupteur intégré à l'alimentation (1):Connectez

le fil de phase (marron) à L.

Connectez le fil neutre (bleu) à N.

Connectez l'interrupteur intégré à la lampe (2):

Connectez le fil neutre (bleu) de la lampe à N.

Connectez le fil chaud (noir) à χ.

REMARQUE: Le fil neutre peut ne pas être toujours présent dans la

boîte de jonction murale et doit être installé pour que le produit

fonctionne.

Branchez le courant sur votre panneau de circuit électrique.

INSTALLATION DE L'INTERRUPTEUR MURAL SANS FIL

A.Retirez d'abord le bouton-poussoir puis le cadre de la plaque de

montage (1).

B.Fixez la plaque de montage à l'endroit voulu sur le mur avec les

vis fournies. Remarquez la flèche Haut.

C.Activez la batterie en tirant sur la languette (2).

D.Remettez le cadre en place sur la plaque de montage, remarquez

les pattes de fixation (3).

E.Remettez le bouton-poussoir en place sur la plaque de montage,

remarquez la flèche Haut (4).

Appairage/déconnexion de l'interrupteur mural sans fil avec/d'un

interrupteur intégré

üSuivez les instructions du récepteur pour le mettre en mode de

couplage.

A.Appuyer sur le bouton «I» / «ON» de l'interrupteur mural sans

fil pour l'associer à un récepteur.

B.Appuyer sur le bouton «0» / «OFF» de l'interrupteur mural

sans fil pour le déconnecter d'un récepteur.

UTILISER LES RECEPTEURS

A.Appuyer sur le bouton «I» / «ON» de l'interrupteur mural sans

fil pour activer le récepteur .

B.Appuyer sur le bouton «O» / «OFF» de l'interrupteur mural

sans fil pour désactiver le récepteur.

Dissociation de tous les liens

A.Maintenez le bouton du récepteur enfoncé pendant 10 secondes

(5).

B.Pendant cette opération, la DEL commence à clignoter.

C.Lorsque la DEL du récepteur s'éteint, tous les liens seront

déconnectés.

•Débranchez l'appareil du secteur : débranchez le récepteur de la

prise murale.

NL Gebruiksaanwijzing

VOORBEREIDING VOOR GEBRUIK

Zoek in uw stoppenkast de stroomonderbreker voor de

wandschakelaar waaraan u gaat werken.

Schakel de stroom uit.

220-240 VAC

50/60Hz

3 sec /

10 sec

1

2

3

4

5

Specifications:

Wireless wall switch (SH4-90159)

Battery: 3V, type CR2032 (incl.)

Maximum range: 30m

Built-in switch (SH4-90260)

AC input Voltage: 230V ~ 50Hz

Maximum range: 50 m

Maximum power: 1000 W

SH4-99562

Maximum RF output: 0dBm

Frequency: 433.92 Mhz
