Soft Carrying Case

取扱説明書

Bedienungsanleitung

Operating InstructionsIstruzioni per l’uso

Mode d’emploiManual de instrucciones

お買い上げいただきありがとうございます。

電気製品は、安全のための注意事項を守らないと、人身事故になるこ

とがあります。

この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示



してあります。

この取扱説明書をよくお読みのうえ、

製品を安全にお使いく

ださい。お読みになったあとは、いつでも見られるところに必ず保管してください。

ご使用にあたっては、

DWA-F01D

本体および本体と組み合わせの接続機器に付属



の取扱説明書の「安全のために」と「

警告」、「注意」をよくお読みください。

お読みになったあとは、いつでも見られるところに必ず保管してください。

LCS-F01D

© 2011 Sony Corporation

Printed in Japan

安全のために

ソニー製品は安全に充分に配慮して設計されています。しかし、まちがった使い

かたをすると、製品の落下などにより人身事故につながることがあり、危険です。

事故を防ぐために次のことを必ずお守りください。

安全のための注意事項を守る。



破損したら使わずに、ソニーのサービス窓口に相談する。



警告表示の意味

この取扱説明書および製品では、次のような

表示をしています。表示の内容をよく理解し

てから本文をお読みください。

この表示の注意事項を守らないと、けがをし

たり周辺の物品に損害を与えたりすることが

あります。

行為を禁止する記号

行為を指示する記号

下記の注意を守らないと、けがをしたり周辺の

物品に損害を与えることがあります。

指定以外の機器を収納・使用しない

指定以外の機器を収納した場合、その機器が落下し、ケガの原因と

なることがあります。

ショルダーベルトは確実に取り付けて使用する

確実に取り付けないと、運搬中にキャリングケースが落下して、け

がの原因となることがあります。

機器の切替以外はレシーバーカバーを確実にしめる

移動、運搬時にレシーバーカバーが開いていると、収納している製

品が落下してけがの原因となることがあります。

改造しない

改造するとキャリングケースの強度が低下し、収納している製品

が落下して、けがの原因となることがあります。

日本語

概要

ソフトキャリングケース

LCS-F01D

は、ソニーワイヤレスアダプター

DWA-F01D

（別売）を持ち運ぶための専用ソフトケースです。

本ケースに

DWA-F01D

を入れたままでバッテリー（別売）の着脱が可能です。



カバーを開くと、本ケースに

DWA-F01D

を入れたままで、ケーブル接続やス



イッチ／ボタン操作が可能です。

クリアー窓により、本ケースに

DWA-F01D

を入れたままディスプレイやラン



プ表示の確認が可能です。

ショルダーベルトの取り付けが可能です。



付属のマウントプレートを使用して、本ケースをカムコーダーに取り付けるこ



とができます。

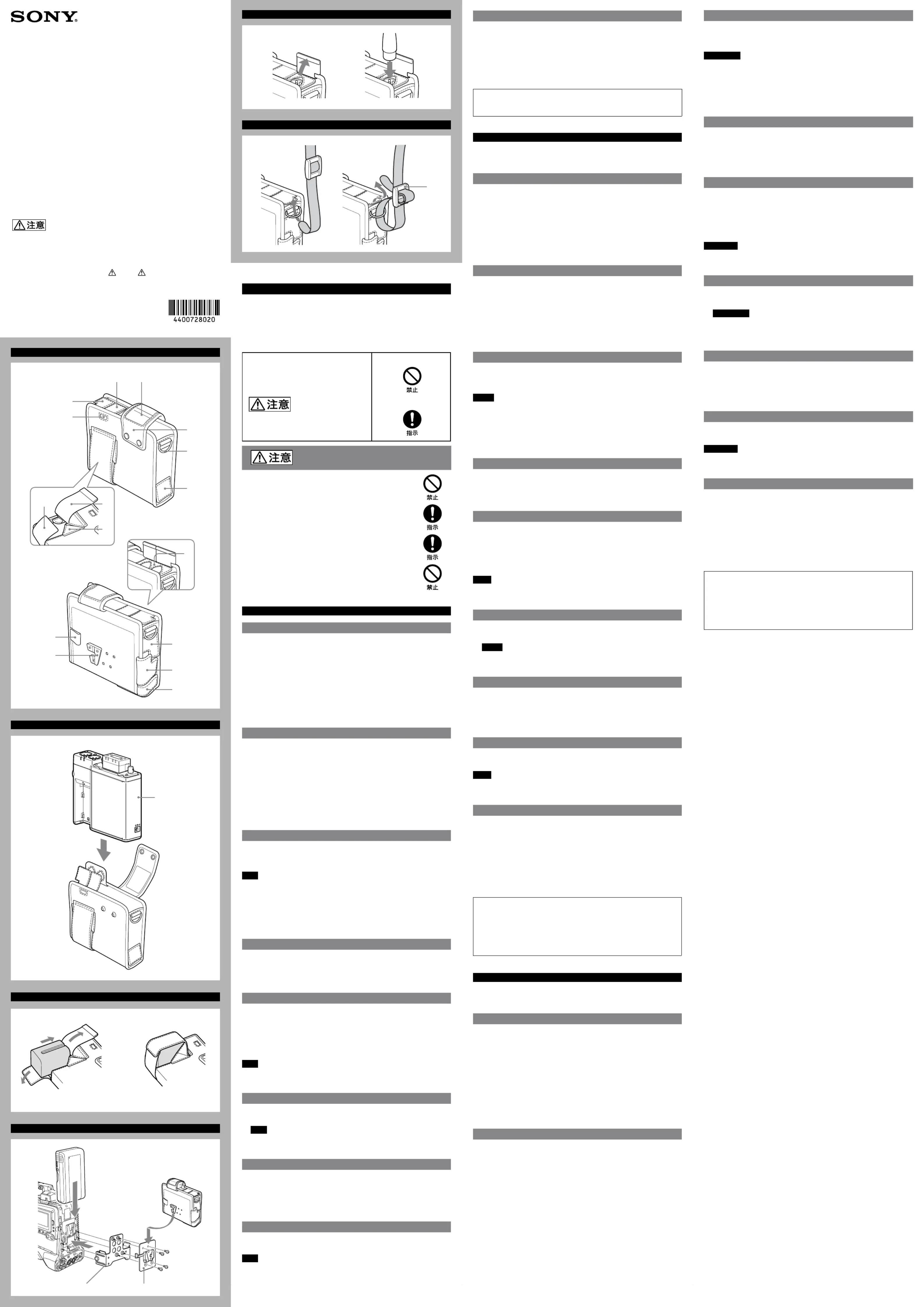

各部の名称（図



）



インジケーター窓



OUTPUT 1

端子トップカバー



OUTPUT 2

端子トップカバー



レシーバーディスプレイ／インジ

ケ

ーター窓





レシーバーカバー



ショルダーベルト取付金具



端子カバー



V

シュー



DC

ケーブル用ストラップ



端子カバー



端子カバー



端子カバー



バッテリーボトムカバー



バッテリートップカバー



バッテリーサイドカバー



OUTPUT

端子カバー

DWA-F01D

をケースに入れる（図



）

DWA-F01D

（



）を、本ケースのトップカバー類（



、



、



、



）を開き、上方

から入れます。



を閉め、



、



、



も閉めます。



はスナップボタンを留め

ます。

注意

DWA-F01D

を入れる際、トップカバー類をはさみ込まないようにしてくださ



い。

DWA-F01D

の端子にコネクターを接続する際は、カバー類をはさみ込まない



ようにしてください。

NP-F570

以外（

NP-F770

、

NP-F970

）のバッテリーを取り付けている場合は、



DWA-F01D

をケースから外す際に、先にバッテリーを外してください。

DWA-F01D

にバッテリーを取り付ける（図



）

ファスナーをはがして

1.



と



を開く。

バッテリーを

DWA-F01D

に取り付ける。（取り付け方法は

DWA-F01D

の取扱

2.

説明書を参照してください。）

バッテリーの形に沿って

3.



と



のファスナーを貼り合わせる。

カムコーダーに取り付ける（図



）

本ケースをカムコーダーに装着するには、別売りのマウント金具（

A-8278-

057-B

）（



）と付属のマウントプレート（



）を使用します。

マウントプレートから

DWA-F01D

を取り外すには、プレート上のレバーを押しま

す。



の取り付け位置を変更することにより、カムコーダーに対する

DWA-F01D

の

左右方向への取り付け位置を変更できます。

注意



を取り付ける際には、落下の危険を避けるため上下の向きに注意して、

3

本の

ねじを確実に締めてください。

XLR

コネクターを接続する（図



）



1.

と



を開く。



2.

は閉じたまま、

XLR

コネクターを接続する。

注意





をはさみ込まないようにしてください。

カチッと音がするまで差し込みます。



ショルダーベルトを取り付ける（図



）

付属のショルダーベルトを本ケースに取り付けると、

DWA-F01D

を肩から下げ

て使用できます。

ショルダーベルトを

1.



に通す。

ショルダーベルトをストッパー（

2.



）に通し、長さを調節し、ベルトを引いて

固定する。

ケーブルを接続する



、



、



、



を開いて、ケーブルを接続してください。

電源ケーブルを固定する際は



を使用してください。

注意

DWA-F01D

の端子にコネクターを接続する際は、カバー類をはさみ込まないよう

にしてください。

主な仕様

外形寸法

158

×

160

×

57 mm

（幅×高さ×奥行き）

質量

約

280 g

付属品

取扱説明書（

1

）

マウントプレート（

1

）

ショルダーベルト（

1

）

仕様および外観は、改良のため予告なく変更することがありますが、ご了承くだ

さい。

お使いになる前に、必ず動作確認を行ってください。故障その他に伴う営業上

の機会損失等は保証期間中および保証期間経過後にかかわらず、補償はいたし

かねますのでご了承ください。

English

Before operating the unit, please read this manual thoroughly and retain it for

future reference.

Overview

The LCS-F01D Soft Carrying Case is a carrying case specifically designed for the

Sony DWA-F01D Wireless Adapter (not supplied).

The battery (not supplied) can be attached to the DWA-F01D while it is inside



the case.

By opening the covers, you can connect cables and operate switches and



buttons without removing the DWA-F01D from the case.

The clear window allows you to view the DWA-F01D display and indicators.



A shoulder belt can be attached to the case.



The supplied mount plate can be used to mount the case to a camcorder.



Parts Identification (Fig.



)



Indicator window



Top cover for OUTPUT 1 connector



Top cover for OUTPUT 2 connector



Receiver display/indicator window



Receiver cover



Shoulder belt attachment point



Connector cover



V shoe



DC cable loop



Connector cover



Connector cover



Connector cover



Battery cover (bottom)



Battery cover (top)



Battery cover (side)



OUTPUT connector flap

Inserting the DWA-F01D into the Case (Fig.



)

Open the top covers of the case (, , , ), and insert the DWA-F01D () 

from the top of the case. First close , and then close , , and . Close the 

snap buttons for .

Notes

When inserting the DWA-F01D, make sure that the top covers and flaps do not



get caught inside.

When connecting cables to the DWA-F01D connectors, make sure that the



covers do not get caught.

If a battery other than the NP-F570 (NP-F770, NP-F970) is attached, remove the



battery from the DWA-F01D before removing it from the case.

Attaching the Battery to the DWA-F01D (Fig.



)

Undo the fasteners to open 1.  and .

Attach the battery to the DWA-F01D. (For details on attachment, refer to the 2.

operating instructions for the DWA-F01D.)

Fit 3.  and to the shape of the battery and close the fasteners.

Mounting to a Camcorder (Fig.



)

Use a separately supplied mount bracket (A-8278-057-B) () and the supplied 

mount plate () to mount the case to a camcorder.

When unmounting the DWA-F01D from the mount plate, press the lever on the

top of the plate.

By changing the position at which is attached, you can change the left/right 

mounting position of the DWA-F01D on the camcorder.

Note

When attaching , make sure its top/bottom orientation is correct, and secure 

the three screws tightly to prevent accidental falling.

Connecting an XLR Connector (Fig.



)

Open 1.  and .

Connect the XLR connector while leaving 2.  closed.

Notes

Make sure that



 does not get caught.

Insert the connector until it clicks into place.



Attaching the Shoulder Belt (Fig.



)

By attaching the supplied shoulder belt to the case, you can use the DWA-F01D

while it hangs from your shoulder.

Pass the shoulder belt through 1. .

Pass the shoulder belt through the stopper (2. ), adjust its length, and then

pull the belt to secure it.

Connecting Cables

Open , , , and and connect the cables.

You can use to secure the power cable.

Note

When connecting cables to the DWA-F01D connectors, make sure that the

covers and flaps do not get caught.

Specifications

Dimensions

158 × 160 × 57 mm (6

1

/ × 6 4

3

/ × 2 8

1

/ in.) (W × H × D)4

Mass Approx. 280 g (9.9 oz.)

Supplied accessories

Operating Instructions (1)

Mount plate (1)

Shoulder belt (1)

Design and specifications are subject to change without notice.

Note

Always verify that the unit is operating properly before use. SONY WILL NOT

BE LIABLE FOR DAMAGES OF ANY KIND INCLUDING, BUT NOT LIMITED TO,

COMPENSATION OR REIMBURSEMENT ON ACCOUNT OF THE LOSS OF PRESENT

OR PROSPECTIVE PROFITS DUE TO FAILURE OF THIS UNIT, EITHER DURING THE

WARRANTY PERIOD OR AFTER EXPIRATION OF THE WARRANTY, OR FOR ANY

OTHER REASON WHATSOEVER.
