Seite 1/2

日本語

説明書について

設置説明書（本書）

この設置説明書には、カメラ本体の各部の名称や設置、接続のしかたが記載され

ています。操作の前に必ずお読みください。

クイックスタートガイド（付属）

このガイドには、カメラをネットワークに簡単に接続する方法や設定のしかたが

記載されています。

ユーザーガイド／アプリケーションガイド（

Web

）

カメラのセットアップの方法や、

Web

ブラウザを介したコントロールの方法が

記載されています。

ガイドは、次の

URL

からダウンロードできます。

http://www.sony.net/ipela/snc

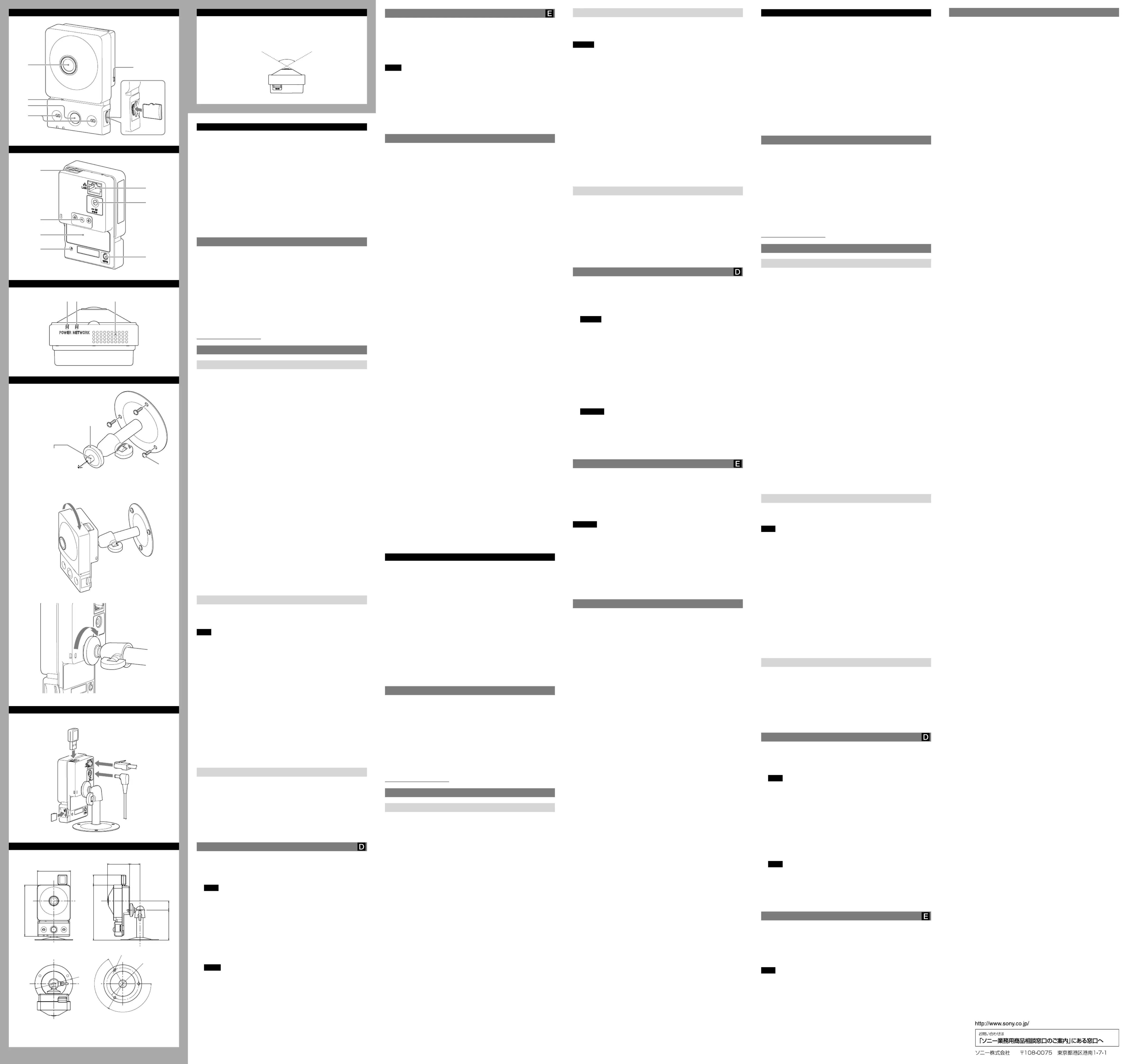

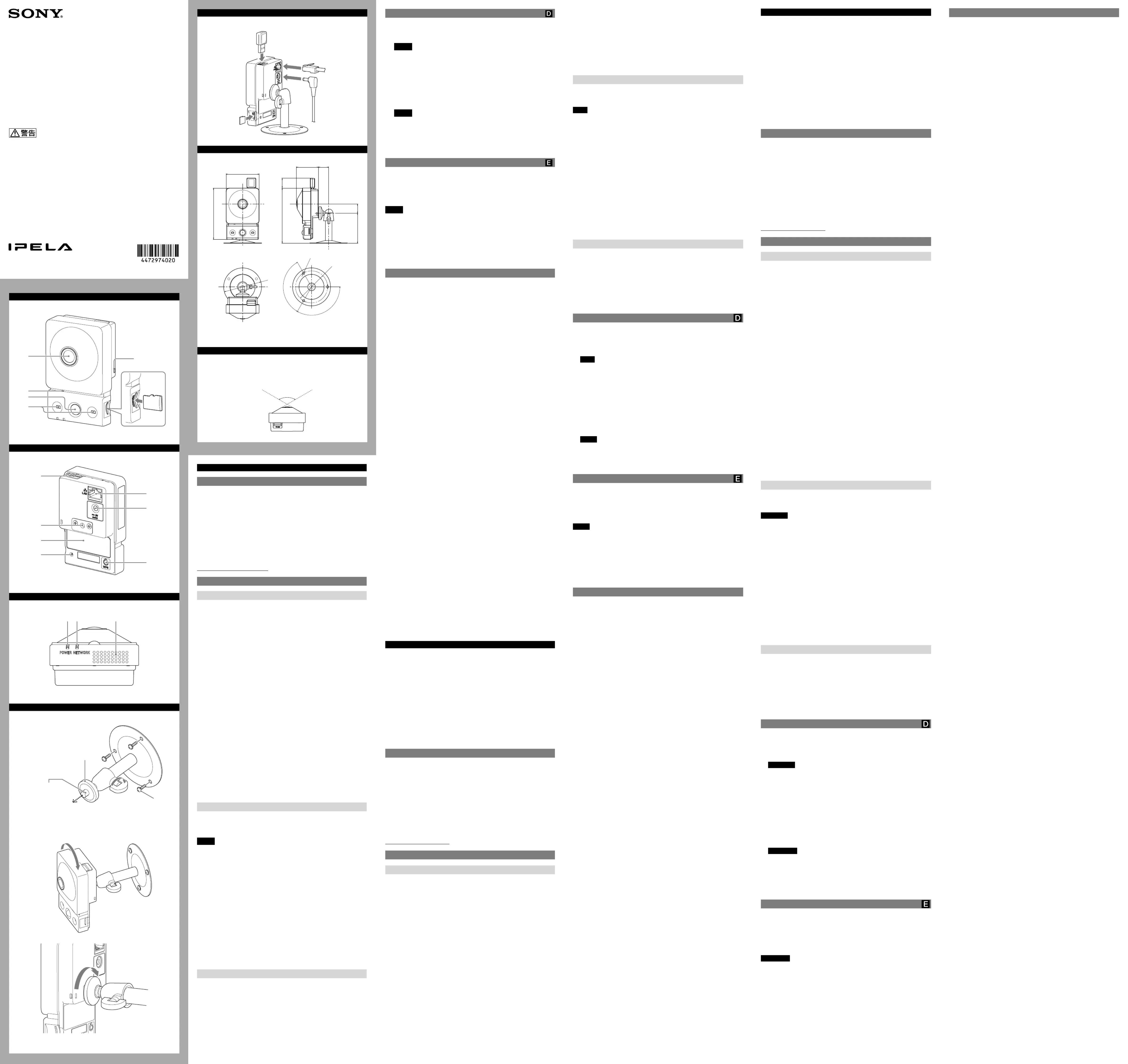

各部の名称と働き

前面





レンズ

固定焦点レンズを装備しています。



マイク



人感センサー

人の動きを検出します。

人感センサーに関して

人や動物等の温度を持つ物から自然放射される赤外線が変化した事を検知する

センサーです。使用環境温度及び湿度の影響で、誤検知や検知する範囲が変化す

る可能性があ

ります

。また遠赤外線を透過しにくい物体（ガラス、アクリル等）が

センサーと検出物体の間にある場合や、検出範囲内の熱源がほとんど動かない場

合、もしくは高速に移動する場合に検出しないことがあります。



照明用

LED

照明用の、白色

LED

です。夜間人感センサーと連動し点灯します。



落下防止用ロープ取り付け穴

別売のロープを取り付けます。

落下防止用ロープは、お買いあげ店またはソニーのサービス窓口経由で購入でき

ます。（有料）



microSD

カードスロット

別売の

microSD

メモリーカードを装着できます。

メモリーカードを装着することで、カメラの画像をメモリーカードに記録できま

す。

装着の際は、図のように端子面を定格ラベル側に向けて差し込み、最後まで押し

込んで確実に装着してください。（



-1

）

本機は、

microSD/SDHC

メモリーカード

(*)

に対応しています。

* 85

℃動作に対応した

Class10

の

microSD

メモリーカードを推奨します。

動作確認済みの

microSD

メモリーカードについては、ソニーの相談窓口にお問

い合わせください。

後面





Wi-Fi

モジュール専用コネクタ

付属のソニー製

USB

ワイヤレス

LAN

モジュール

IFU-WLM3

（以下、

Wi-Fi

モ

ジュール）を装着します。

ご注意

付属品以外の機器を使用すると故障、

誤動作の原因になります。

 スタンド取り付け用ネジ穴

付属のスタンドを取り付けます。



定格ラベル

本機の名称や、電気関係の定格情報が記載されています。



リセットスイッチ

先の細いもので、このスイッチを押しながら電源を供給すると、工場出荷時の設

定に戻ります。



LAN

（ネットワーク）ポート（

RJ-45

）

ネットワークケーブル（

UTP

、カテゴリー

）を使用してネットワーク通信を行い

ます。



DC 5 V

（電源入力）端子

付属のソニー製

アダプター

SPGAC5V1

（以下、

アダプター）を接続します。



WPS*

ボタン

セキュリティで保護された

Wi-Fi

ネットワークに簡単に接続するためのボタンで

す。

* WPS

⁚

Wi-Fi Protected Setup

底面





POWER

（パワー）インジケーター

カメラに電源が供給されると、カメラ内部でシステムチェックを行います。

正常に動作している場合はこのインジケーターが点灯します。

ただし

WPS

動作時など点滅するときがあります。詳しくは「クイックスタートガ

イド」をご覧ください。



NETWORK

（ネットワーク）インジケーター

ネットワークに接続されているときは点灯、または点滅します。ネットワークに

接続されていないときは消灯しています。



スピーカー

設置

スタンドを固定する

①

本体取り付けネジを推奨方向に向け、固定ツマミを軽く締める。

②

ネジ３箇所をネジで確実に固定する。（ネジ位置：



-1

）

ご注意

設置する場所や材質により適切な取り付けネジで固定してください。

本体を付属スタンドに取り付ける

①

本体を回してスタンドに取り付ける。

②

スタンドの固定リングを回して本体をしっかり固定する。

本体の方向を調整する。

①

スタンドの固定ツマミを緩め、本体の方向を調整する。

撮影範囲の目安を参考にして調整してください。（



）

②

調整後は固定ツマミを確実に締めつける。

ご注意

棚やデスクトップに設置する場合、スタンドは平らなところに設置し、カ

メラが転倒しないようにネジで固定してください。

高い位置の棚に設置する場合は、落下したときにけがや破損の原因となり

ます。必ずネジ止めするなど、スタンドを棚やデスクトップに固定してく

ださい。

接続

Wi-Fi

ネットワークに接続する場合は、付属の

Wi-Fi

モジュールを装着する。

microSD

カードを使用する場合は、市販の

microSD

カードを装着する。

有線ネットワークに接続する場合は、市販のネットワークケーブルを接続す

る。

最後に付属の

アダプターを接続する。

ご注意

アダプターを接続すると電源が入ります。

Wi-Fi

モジュール、

microSD

カード、ネットワークケーブルを抜き差しすると

きは電源が切れている状態で行ってください。

電源を入れたあと、すぐに電源を切らないでください。電源を切る場合は、

分程度お待ちください。

本機は異常を検出したとき、ログを収集する機能があります。この機能が動作

している間はすべての機能が停止します。

主な仕様

圧縮方式

映像圧縮方式

JPEG/H.264

音声圧縮方式

G.711/G.726/AAC

最大フレームレート

30 fps

カメラ

撮像素子

1/4

型

CMOS

（

Exmor

）有効画素数：約

143

万画素

最低被写体照度

VE*

オフ

オートゲイン最大値

MAX/50 IRE (IP)/30 fps

照明用

LED ON: 0 lx

OFF: 1.0 lx

* Visibility Enhancer

レンズ

焦点距離

1.83 mm

最大口径比

F2.0

画角

解像度：

1280

720

（アスペクト比

：

）のとき

垂直：約

水平：約

120

画角は設定された解像度のアスペクト比によって変わります。

最至近撮影距離

500 mm

（室温）

Wi-Fi

通信

動作環境

IEEE 802.11b/g/n

インターフェース

LAN 10BASE-T/100BASE-TX

、オートネゴシエーション

(RJ-45)

Wi-Fi

付属の

Wi-Fi

モジュールを接続

microSD SDHC

カード対応（

SDXC

カード未対応）

マイク

内蔵マイク

スピーカー

内蔵スピーカー

その他

電源電圧

DC 5 V

（付属の

アダプターをご使用ください）

消費電力

最大

5 W

使用温度

℃〜

℃（

*Wi-Fi

モジュール使用時は

℃〜

℃）

保存温度

–20

℃〜

℃

動作湿度

20%

〜

80%

保存湿度

20%

〜

95%

外形寸法（幅×高さ×奥行き）



約

61 mm

95 mm

41 mm

質量

約

110 g

（本体

)

、約

200 g

（本体＋スタンド）

付属品

USB

ワイヤレス

LAN

モジュール

IFU-WLM3

（ソニー製）

（１）

アダプター

SPGAC5V1

（ソニー製）（１）

電源ケーブル（１）

スタンド（１）

取り付けネジ（一式）

安全のために（

Network Camera

）（一式）

安全のために（

USB Wireless LAN Module

）（一式）

設置説明書（一式）

クイックスタートガイド（一式）

本機の仕様および外観は、改良のため予告なく変更することがありますが、ご了

承ください。

English

Before operating the unit, please read this manual thoroughly and retain it for

future reference.

WARNING

Use the AC power adapter provided with this equipment as a power supply

source.

Manufacture Type No.

Sony SPGAC5V1

Any other power sources may result in hazards such as a fire.

Disconnect device of this equipment is the mains plug of the AC adapter.

The mains plug on this equipment must be used to disconnect mains power.

Please ensure that the socket outlet is installed near the equipment and shall be

easily accessible.

In the event of abnormal operations, disconnect the mains plug.

About the Manuals

Installation Manual (this document)

This Installation Manual describes the names and functions of parts and controls

of the Network Camera, gives connection examples and explains how to set up

the camera. Be sure to read the Installation Manual before operating.

Quick Start Guide (supplied)

This Quick Start Guide describes simple connection examples and explains how

to set up the camera to the network.

User’s Guide/Application Guide (Web)

The User’s Guide describes how to set up the camera and how to control the

camera via a Web browser.

Guide can be downloaded from the following URL:

http://www.sony.net/ipela/snc

Location and Function of Part

Front 

 Lens

A fixed-focus lens is mounted.

 Microphone

 Passive infrared motion sensor

Detects movement of people.

Passive infrared motion sensor

This sensor is used to detect infrared wavelengths caused by the heat radiated

by people, animals, and other sources. The ambient temperature or the degree of

humidity may cause a false detection and a change of the detection area. A

target may not be detected if there is a barrier that hinders infrared penetration

(glass, acrylic, etc.) between the target and the sensor. Also the sensor may not

detect if the target is not moving or moves quickly.

 LED light

This white LED lights up in conjunction with the Passive night infrared motion

sensor.

 Fall-prevention rope mounting hole

When installing the camera on a ceiling or a wall, be sure to secure a fall-

prevention rope (not supplied) to this hole for safety.

You can purchase a fall-prevention rope from your Sony dealer or Sony service

counter. (Sold separately)

4-472-974- (1)02

Printed in China

SNC-CX600W

設置説明書

Installation Manual

Manuel d’installation

Manual de instalación

Installationsanleitung

Manuale di installazione

お買い上げいただきありがとうございます。

電気製品は、安全のための注意事項を守らないと、火災や人身事故にな

ることがあります。

この設置説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示し

てあります。この設置説明書をよくお読みのうえ、製品を安全にお使いください。お読

みになったあとは、いつでも見られるところに必ず保管してください。

Network Camera

単位：ミリ

Unit: mm (inches) / Unité : mm (pouces)

70 (2

)

61 (2

)

41 (1

)

22 (

)

20 (13/16)103 (4 1/16)

(

)

57 (2 1/4)

95 (3 3/4)

3-φ4.3

(3/16)

φ59 (2

3/8)

1200



-1

撮影範囲の目安

Approximate camera coverage

Champ de prise de vue approximatif de la caméra

120















-1





















ネジ

箇所

Screws (3)

Vis (3)

固定ツマミ

Fixing knob

Bouton de

fixation

本体固定リング

Camera fixing ring

Bague de fixation de la caméra

本体取り付けネジ

Camera unit

mounting screw

Vis de montage de

la caméra

推奨方向

Recommended

direction

Sens

recommandé

締まる

Tighten

Serrer

締まる

Tighten

Serrer

 microSD card slot

This slot is used for optional microSD memory cards.

Image data in the camera can be recorded to a memory card by inserting it into

the slot.

When inserting, point the contact area at the rating label side (referring to the

illustration), and be sure to insert it completely. (



-1)

This unit is compatible with microSD/SDHC memory card (*).

* Class 10 microSD cards operating up to 85 degrees Celsius are recommended.

For inquiries regarding verified microSD memory cards, contact your authorized

Sony dealer.

Rear 

 Wi-Fi module connector

Insert the supplied Sony product; USB Wireless LAN Module IFU-WLM3 (hereafter

referred to as the Wi-Fi module) to this connector.

Note

Be sure to only use the supplied Wi-Fi module. Using any other module may

cause damage and malfunction.

 Stand mounting screw hole

Secure the supplied stand to this mounting screw hole.

 Rating Label

This label shows the name of device and its electric rating.

 Reset switch

To reset the camera to the factory default settings, hold down this switch with a

point and supply the power to the camera.

 LAN network port (RJ-45)

Connect a network cable (UTP, category 5) to this port to communicate with a

network.

 DC 5 V (power input) connector

Connect the supplied Sony product; AC ADAPTER SPGAC5V1 (hereafter referred

to as the AC adapter) to this connector.

 WPS* button

Use for a simple connection to a secure Wi-Fi network.

*WPS: Wi-Fi Protected Setup

Bottom 

 POWER indicator

When the power is supplied to the camera, the camera starts checking the

system. If the system is normal, this indicator lights up.

The indicator may flash when the WPS is working. For details, see “Quick Start

Guide.”

 NETWORK indicator

The indicator lights up or flashes when the camera is connected to the network.

The indicator is off when the camera is not connected to the network.

 Speaker

Installation

1 Secure the stand

 Turn the camera unit mounting screw in the recommended direction and

tighten the fixing knob lightly.

 Be sure to secure 3 screws to their positions. (



-1)

Note

The required mounting screws differ depending on the installation location

and its material.

2 Secure the camera to the supplied stand

 Turn the camera and attach to the stand.

 Turn the stand fixing ring and fix the camera securely.

3 Adjust the camera direction.

 Loosen the fixing knob and adjust the camera direction.

Refer to the approximate camera coverage when adjusting the camera.

( )

 After adjusting the camera direction, tighten the fixing knob securely.

Notes

Secure the stand to a flat surface when installing the camera on a shelf or a

ˎ

desktop, then secure the screws to prevent the camera from falling.

Installing the camera on a high shelf may cause serious injury and damage

ˎ

if the camera falls. Be sure to secure the screws and the stand.

Connection

1 Insert the supplied Wi-Fi module, if connecting to a Wi-Fi network.

2 Insert a commercially available microSD memory card, if desired.

3 Connect a commercially available network cable, if connecting to a wired

network.

4 Connect the supplied AC adapter.

Notes

The power is supplied when the AC adapter is connected.

ˎ

Always turn off the power when inserting/connecting the Wi-Fi module,

microSD memory card and network cable to the camera. And also when

removing them from the camera.

Do not turn off the camera immediately after turning it on. Wait for at least five

ˎ

minutes before turning off the camera.

This unit has a log collection function for when the unit detects a malfunction.

ˎ

While this function is working, all other functions will be stopped.

Specifications

Compression

Video compression format JPEG/H.264

Audio compression format G.711/G.726/AAC

Maximum frame rate 30 fps

Camera

Image device 1/4 type CMOS (Exmor)

Effective picture elements:

Approx. 1,430,000

Minimum illumination VE* Off/Auto gain control maximum rate

MAX/50 IRE (IP)/30 fps

LED light ON: 0 lx

OFF: 1.0 lx

* Visibility Enhancer

Lens

Focal length 1.83 mm

Maximum relative aperture F2.0

View angle* Resolution: 1280 × 720 (aspect ratio 16:9)

Vertical: Approx. 64°

Horizontal: Approx. 120°

* The view angle will change, depending on the setting of the aspect ratio

resolution.

Minimum object distance 500 mm (at room temperature)

Wi-Fi communication

Operating environment IEEE 802.11b/g/n

Interface

LAN 10BASE-T/100BASE-TX, auto negotiation

(RJ-45)

Wi-Fi Connect with the supplied Wi-Fi module

microSD Supported for SDHC memory card (not

supported for SDXC memory card)

Microphone Built-in microphone

Speaker Built-in speaker

Others

Power supply 5 V DC (use the supplied AC adapter)

Power consumption 5 W max.

Operating temperature 0 °C to 50 °C (32 °F to 122 °F) (*0 °C to 40 °C

(32 °F to 104 °F), if using the Wi-Fi module)

Storage temperature −20 °C to 60 °C (−4 °F to 140 °F)

Operating humidity 20% to 80%

Storage humidity 20% to 95%

Dimensions (w/h/d) Approx. 61 mm × 95 mm × 41 mm 

inches × 3

inches × 1

inches)

Mass Approx. 110 g (3.9 oz) (this camera)

Approx. 200 g (7 oz) (this camera and stand)

Supplied accessories USB Wireless LAN Module IFU-WLM3 (Sony

product) (1)

AC ADAPTER SPGAC5V1 (Sony product) (1)

Power cable (1)

Stand (1)

Mounting screws (1 set)

Safety Regulations (Network Camera) (1 set)

Safety Regulations (USB Wireless LAN Module)

(1 set)

Installation Manual (1 set)

Quick Start Guide (1 set)

Design and specifications are subject to change without notice.

Français

Avant d’utiliser l’appareil, veuillez lire attentivement ce manuel et le conserver

pour future référence.

AVERTISSEMENT

Utilisez l’adaptateur secteur fourni avec cet appareil comme source

d’alimentation.

Fabrication Type N°

Sony SPGAC5V1

Toutes les autres sources d’alimentation peuvent présenter des dangers, par

exemple un incendie.

Le dispositif coupe-circuit de cet appareil est la fiche secteur de l’adaptateur

secteur.

Utilisez la fiche secteur de cet appareil pour le débrancher du secteur.

Assurez-vous que la prise secteur se trouve à proximité de l’appareil et est

facilement accessible.

En cas de fonctionnement anormal, débranchez la fiche secteur.

À propos des manuels

Manuel d’installation (le présent document)

Ce Manuel d’installation indique les noms et fonctions des pièces et commandes

de la Network Camera, fournit des exemples de raccordement et explique

comment installer la caméra. Lisez impérativement le Manuel d’installation avant

l’utilisation.

Guide de démarrage rapide (fourni)

Ce Guide de démarrage rapide donne des exemples de raccordement simples et

explique comment installer la caméra sur le réseau.

Guide de l’utilisateur/Manuel d’application (Web)

Le Guide de l’utilisateur explique comment installer la caméra et commander

cette dernière via un navigateur Web.

Il est possible de télécharger ce guide depuis l’URL suivante :

http://www.sony.net/ipela/snc

Emplacement et fonctions des pièces

Avant 

 Objectif

Un objectif à mise au point fixe est monté.

 Microphone

 Capteur de mouvement infrarouge passif

Ce capteur détecte les mouvements des personnes.

Capteur de mouvement infrarouge passif

Ce capteur sert à détecter les longueurs d’onde infrarouges causées par la

chaleur dégagée par les personnes, les animaux et d’autres sources. La

température ambiante ou le degré d’humidité peut provoquer une fausse

détection et un changement de la zone de détection. Une cible peut ne pas être

détectée si un obstacle empêche la pénétration infrarouge (verre, acrylique, etc.)

entre la cible et le capteur. De même, le capteur risque de ne pas détecter la cible

si celle-ci ne bouge pas ou se déplace rapidement.

 Témoin DEL

Cette DEL blanche s’allume conjointement avec le capteur de mouvement

infrarouge nocturne passif.

 Trou de montage pour câble métallique antichute

Pour installer la caméra au plafond ou au mur, veillez à fixer un câble métallique

antichute (non fourni) à cet orifice pour des raisons de sécurité.

Vous pouvez acheter un câble métallique antichute auprès de votre représentant

Sony ou du service clientèle Sony (vendu séparément).

 Logement pour carte microSD

Ce logement permet d’insérer des cartes mémoire microSD en option.

Vous pouvez enregistrer les données image de la caméra dans une carte

mémoire en insérant cette dernière dans le logement.

Lors de l’insertion, dirigez la zone de contact vers la plaque signalétique (en vous

reportant à l’illustration), et veillez à l’insérer complètement. (



-1)

Cet appareil est compatible avec la carte mémoire microSD/SDHC (*).

* Il est recommandé d’utiliser des cartes microSD de classe 10 sous une

température maximale de 85 degrés Celsius.

Pour obtenir de plus amples informations sur les cartes mémoire microSD

vérifiées, consultez votre revendeur Sony agréé.

Arrière 

 Connecteur pour module Wi-Fi

Insérez le produit Sony fourni, à savoir l’USB Wireless LAN Module IFU-WLM3

(ci-après désigné par module Wi-Fi), dans ce connecteur.

Remarque

Veillez à n’utiliser que le module Wi-Fi fourni. L’utilisation de tout autre module

risque de causer des dommages et des dysfonctionnements.

 Trou pour vis de montage du support

Fixez le support fourni à ce trou pour vis de montage.

 Plaque signalétique

Cette plaque indique le nom de l’appareil et sa capacité nominale.

 Commutateur de réinitialisation

Pour rétablir les réglages par défaut de la caméra, maintenez enfoncé ce

commutateur à l’aide d’un objet pointu, puis mettez la caméra sous tension.

 Port LAN (RJ-45)

Raccordez un câble réseau (UTP, de catégorie 5) à ce port pour communiquer

avec un réseau.

 Connecteur (d’entrée d’alimentation) de 5 V CC

Raccordez le produit Sony fourni, à savoir l’AC ADAPTER SPGAC5V1

(ci-après désigné par adaptateur secteur) à ce connecteur.

 Touche WPS*

À utiliser pour une connexion simple à un réseau Wi-Fi sécurisé.

*WPS : Wi-Fi Protected Setup

Dessous 

 Témoin POWER

Lorsque l’alimentation électrique est fournie à la caméra, celle-ci commence à

vérifier le système. Si le système est normal, ce témoin s’allume.

Il se peut que le témoin clignote lorsque le WPS est en cours d’exécution. Pour

plus de détails, reportez-vous au « Guide de démarrage rapide ».

 Témoin NETWORK

Ce témoin s’allume ou clignote lorsque la caméra est reliée au réseau. Il est éteint

lorsque la caméra n’est pas reliée au réseau.

 Haut-parleur

Installation

1 Fixez le support.

 Tournez la vis de montage de caméra dans le sens recommandé, puis

serrez légèrement le bouton de fixation.

 Veillez à fixer les 3 vis sur leurs positions respectives. (



-1)

Remarque

Les vis de montage requises varient selon le lieu d’installation et ses

matériaux.

2 Fixez la caméra au support fourni.

 Faites pivoter la caméra et fixez-la au support.

 Tournez la bague de fixation du support et fixez solidement la caméra.

3 Réglez l’orientation de la caméra.

 Desserrez le bouton de fixation, puis réglez l’orientation de la caméra.

Reportez-vous au champ de prise de vue approximatif de la caméra pour

régler la caméra. ( )

 Après avoir réglé l’orientation de la caméra, serrez solidement le bouton

de fixation.

Remarques

Fixez le support sur une surface plane pour installer la caméra sur une

ˎ

étagère ou un bureau, puis serrez les vis afin d’empêcher la caméra de

tomber.

L’installation de la caméra sur une étagère en hauteur peut causer des

ˎ

dommages et des blessures graves si celle-ci tombe. Veillez à bien serrer les

vis et à fixer solidement le support.

Connexion

1 Pour une connexion au réseau Wi-Fi, insérez le module Wi-Fi fourni.

2 Insérez une carte mémoire microSD vendue dans le commerce, si vous le

souhaitez.

3 Pour une connexion à un réseau filaire, raccordez un câble réseau vendu

dans le commerce.

4 Raccordez l’adaptateur secteur fourni.

Remarques

L’alimentation est fournie lorsque l’adaptateur secteur est raccordé.

ˎ

Coupez toujours l’alimentation pour insérer/connecter le module Wi-Fi, la

carte mémoire microSD et le câble réseau à la caméra. Faites de même pour

les retirer de la caméra.

Ne mettez pas la caméra hors tension juste après l’avoir mise sous tension.

ˎ

Patientez au moins cinq minutes avant de mettre la caméra hors tension.

Cet appareil possède une fonction de collecte de journaux prévue pour toute

ˎ

détection de dysfonctionnement. Toutes les autres fonctions sont

interrompues pendant l’exécution de cette fonction.

Spécifications

Compression

Format de compression vidéo JPEG/H.264

Format de compression audio G.711/G.726/AAC

Taux de trame maximal 30 ips

Caméra

Dispositif d’image Type CMOS 1/4 (Exmor)

Éléments d’image effectifs :

Environ 1 430 000

Éclairage minimal VE* : désactivé/Taux maximal du contrôle

automatique du gain : MAX/50 IRE (IP)/30 ips

Témoin DEL Allumé : 0 lx

Éteint : 1,0 lx

* Visibility Enhancer

Objectif

Distance focale 1,83 mm

Ouverture relative maximale F2,0

Angle de prise de vue*

Résolution : 1280 × 720 (rapport d’aspect : 16:9)

Vertical : environ 64°

Horizontal : environ 120°

* L’angle de prise de vue varie selon le réglage de la résolution du rapport

d’aspect.

Distance minimale du sujet 500 mm (à température ambiante)

Communication Wi-Fi

Environnement d’exploitation IEEE 802.11b/g/n

Interface

LAN 10BASE-T/100BASE-TX, négociation

automatique (RJ-45)

Wi-Fi Connexion avec le module Wi-Fi fourni

microSD Compatible avec les cartes mémoire SDHC

(non compatible avec les cartes mémoire

SDXC)

Microphone Microphone intégré

Haut-parleur Haut-parleur intégré

Autres

Alimentation électrique 5 V CC (utiliser l’adaptateur secteur)

Consommation électrique 5 W max.

Température d’utilisation 0 °C à 50 °C (32 °F à 122 °F) (*0 °C à 40 °C (32 °F

à 104 °F), en cas d’utilisation du module Wi-Fi)

Température de stockage −20 °C à 60 °C (−4 °F à 140 °F)

Hygrométrie de fonctionnement 20 % à 80 %

Humidité de stockage 20 % à 95 %

Dimensions (l/h/p) Environ 61 mm × 95 mm × 41 mm 

pouces × 3

pouces × 1

pouce)

Masse Environ 110 g (3,9 oz) (cette caméra)

Environ 200 g (7 oz) (cette caméra et le support)

Accessoires fournis USB Wireless LAN Module IFU-WLM3 (produit

Sony) (1)

AC ADAPTER SPGAC5V1 (produit Sony) (1)

Câble d’alimentation (1)

Support (1)

Vis de montage (1 jeu)

Règlements de sécurité (Network Camera)

(1 exemplaire)

Règlements de sécurité (USB Wireless LAN

Module) (1 exemplaire)

Manuel d’installation (1 exemplaire)

Guide de démarrage rapide (1 exemplaire)

La conception et les spécifications sont sujettes à modification sans préavis.

Español

Antes de poner en funcionamiento la unidad, lea detenidamente este manual y

consérvelo para referencias futuras.

ADVERTENCIA

Utilice el adaptador de alimentación de CA suministrado con este equipo como

fuente de alimentación.

Fabricante Núm. modelo

Sony SPGAC5V1

El uso de otras fuentes de alimentación puede provocar riesgos como incendios.

El mecanismo de desconexión de este equipo es el enchufe del adaptador de CA.

Debe utilizarse el enchufe de este equipo para desconectar el equipo de la

corriente.

La toma de corriente debe estar situada cerca del equipo y debe ser fácilmente

accesible.

En caso de detectar un funcionamiento anormal, desconecte el enchufe.

Acerca de los manuales

Manual de instalación (este documento)

En este Manual de instalación se describen los nombres y funciones de las partes

y controles de la Network Camera, ejemplos de conexión e instrucciones para

configurar la cámara. Asegúrese de leer el Manual de instalación antes de

utilizarla.

Guía de inicio rápido (suministrada)

Esta Guía de inicio rápido presenta ejemplos sencillos de conexión y explica

cómo conectar la cámara a la red.

Guía del usuario/Guía de la aplicación (web)

En la Guía del usuario se describe cómo configurar la cámara y cómo controlarla

a través de un explorador web.

Esta guía puede descargarse desde la URL siguiente:

http://www.sony.net/ipela/snc

Ubicación y función de las piezas

Parte frontal 

 Objetivo

Lleva instalado un objetivo de enfoque fijo.

 Micrófono

 Sensor de movimiento por infrarrojos pasivo

Detecta el movimiento de personas.

Sensor de movimiento por infrarrojos pasivo

Este sensor se utiliza para detectar las longitudes de onda de la radiación

infrarroja que genera el calor emitido por personas, animales y otras fuentes. La

temperatura ambiente o el nivel de humedad pueden provocar errores en la

detección o cambios de la zona de detección. Es posible que no pueda detectarse

un objetivo si hay una barrera que impida la penetración de las ondas infrarrojas

(cristal, panel acrílico, etc.) entre el objetivo y el sensor. Asimismo, puede que el

sensor no detecte el objetivo si no se mueve o se mueve muy rápido.

 Indicador LED

Este LED blanco se ilumina junto con el sensor de movimiento por infrarrojos

nocturno pasivo.

 Orificio de cable de seguridad antidesprendimiento

Al instalar la cámara en un techo o pared, introduzca un cable de seguridad

antidesprendimiento (no suministrado) en este orificio para mayor seguridad.

Puede comprar un cable de seguridad antidesprendimiento en su distribuidor

Sony o en un punto de asistencia Sony. (De venta por separado)

 Ranura para tarjetas microSD

Esta ranura se utiliza para tarjetas de memoria microSD opcionales.

Los datos de imagen de la cámara se pueden grabar en una tarjeta de memoria

insertada en la ranura.

Cuando inserte la tarjeta, apunte el área de contacto hacia el lado de la etiqueta

de clasificación eléctrica (consulte la ilustración) y asegúrese de que queda

totalmente insertada. (



-1)

Esta unidad es compatible con tarjetas de memoria microSD/SDHC (*).

* Se recomienda usar tarjetas microSD para la clase 10 que funcionen hasta a 85

grados Celsius.

Si tiene dudas acerca de las tarjetas de memoria microSD verificadas, póngase

en contacto con su distribuidor Sony autorizado.

Parte posterior 

 Conector para módulo Wi-Fi

Introduzca el producto Sony suministrado, el USB Wireless LAN Module

IFU-WLM3 (de ahora en adelante módulo Wi-Fi), en este conector.

Nota

Utilice únicamente el módulo Wi-Fi suministrado. Si utiliza cualquier otro

módulo, la unidad puede sufrir daños o problemas de funcionamiento.

 Orificio del tornillo para montaje en soporte

Fije el soporte suministrado en este orificio del tornillo para montaje.

 Etiqueta de clasificación eléctrica

La etiqueta muestra el nombre del dispositivo y su clasificación eléctrica.

 Interruptor de reinicio

Para devolver la cámara a los ajustes predeterminados de fábrica, mantenga

pulsado este interruptor con un objeto puntiagudo y conecte la cámara a la

corriente.

 Puerto de red LAN (RJ-45)

Conecte un cable de red (UTP, categoría 5) a este puerto para comunicarse con

una red.

 Conector de 5 V de CC (entrada de alimentación)

Conecte el producto Sony suministrado, el AC ADAPTER SPGAC5V1 (de ahora en

adelante, el adaptador de CA), a este conector.

 Botón WPS*

Utilícelo para establecer una conexión rápida con una red Wi-Fi segura.

*WPS: Wi-Fi Protected Setup

Parte inferior 

 Indicador POWER

Cuando se suministra corriente a la cámara, esta comienza a comprobar el

sistema. Si el sistema está normal, este indicador se enciende.

Es posible que el indicador parpadee cuando WPS esté en funcionamiento. Si

desea más información, consulte la “Guía de inicio rápido”.

 Indicador NETWORK

El indicador se enciende o parpadea cuando la cámara está conectada a la red. El

indicador se apaga cuando la cámara no está conectada a la red.

 Altavoz

Instalación

1 Fije el soporte.

 Gire el tornillo de montaje de la cámara en la dirección recomendada y

apriete ligeramente la manecilla de fijación.

 Fije los 3 tornillos en sus posiciones. (



-1)

Nota

Los tornillos de montaje necesarios varían en función del lugar de instalación

y del material de las superficies.

2 Monte la cámara en el soporte suministrado.

 Gire la cámara y acóplela al soporte.

 Gire la anilla de fijación del soporte y fije la cámara en su sitio.

3 Ajuste la dirección de la cámara.

 Afloje la manecilla de fijación y ajuste la dirección de la cámara.

Consulte la cobertura aproximada de la cámara al realizar el ajuste. ( )

 Después de ajustar la dirección de la cámara, apriete la manecilla de

fijación.

Notas

Fije el soporte en una superficie lisa al instalar la cámara en un estante o

ˎ

sobre una mesa y, a continuación, fije los tornillos para evitar que la cámara

se caiga.

Si instala la cámara en un estante elevado, pueden producirse lesiones y

ˎ

daños graves en caso de caída de la cámara. Fije correctamente los tornillos

y el soporte.

Conexión

1 Inserte el módulo Wi-Fi suministrado, si va a conectarse a una red Wi-Fi.

2 Inserte una tarjeta de memoria microSD disponible en el mercado si lo

desea.

3 Conecte un cable de red disponible en el mercado, si va a conectarse a

una red con cable.

4 Conecte el adaptador de CA suministrado.

Notas

La cámara recibe alimentación cuando el adaptador de CA está conectado.

ˎ

Apague siempre la alimentación al insertar/conectar el módulo Wi-Fi, una

tarjeta de memoria microSD y un cable de red a la cámara. Apáguela también

al retirarlos o desconectarlos de la cámara.

No apague la cámara inmediatamente después de encenderla. Espere como

ˎ

mínimo cinco minutos antes de apagar la cámara.

Esta unidad incorpora una función de almacenaje de registros, que se crean

ˎ

cuando la unidad detecta un error. Mientras esta función está activada, las

demás funciones dejarán de funcionar.

Especificaciones

Compresión

Formato de compresión de vídeo JPEG/H.264

Formato de compresión de audio G.711/G.726/AAC

Velocidad de fotogramas máxima 30 fps

Cámara

Dispositivo de imagen CMOS tipo 1/4 (Exmor)

Elementos de imagen efectivos:

Aprox. 1.430.000

Iluminación mínima VE* desactivado/nivel máximo control de

ganancia automático MÁX./50 IRE (IP)/30 fps

Indicador LED ENCENDIDO: 0 lx

APAGADO: 1,0 lx

* Visibility Enhancer

Objetivo

Distancia de enfoque 1,83 mm

Apertura relativa máxima F2,0

Ángulo de visión* Resolución: 1280 × 720 (relación de aspecto

16:9)

Vertical: aprox. 64°

Horizontal: aprox. 120°

* El ángulo de visión cambiará en función del ajuste de la resolución de la

relación de aspecto.

Distancia mínima al objeto 500 mm (a temperatura ambiente)

Comunicación Wi-Fi

Entorno operativo IEEE 802.11b/g/n

Interfaz

LAN 10BASE-T/100BASE-TX, negociación

automática (RJ-45)

Wi-Fi Conexión con el módulo Wi-Fi suministrado

microSD Se admiten tarjetas de memoria SDHC (no se

admiten tarjetas de memoria SDXC)

Micrófono Micrófono integrado

Altavoz Altavoz integrado

Otros

Suministro de alimentación 5 V de CC (utilice el adaptador de CA

suministrado)

Consumo de alimentación 5 W máx.

Temperatura de funcionamiento De 0 °C a 50 °C (de 32 °F a 122 °F) (* de 0 °C a

40 °C (de 32 °F a 104 °F), si se utiliza el módulo

Wi-Fi)

Temperatura de almacenamiento De −20 °C a 60 °C (de −4 °F a 140 °F)

Humedad de funcionamiento Del 20% al 80%

Humedad de almacenamiento Del 20% al 95%

Dimensiones (an./al./pr.) Aprox. 61 mm × 95 mm × 41 mm 

pulgadas × 3

pulgadas × 1

pulgadas)

Peso Aprox. 110 g (3,9 oz) (esta cámara)

Aprox. 200 g (7 oz) (esta cámara y el soporte)

Accesorios suministrados USB Wireless LAN Module IFU-WLM3

(producto Sony) (1)

AC ADAPTER SPGAC5V1 (producto Sony) (1)

Cable de alimentación (1)

Soporte (1)

Tornillos de montaje (1 juego)

Normativa de seguridad (Network Camera) (1)

Normativa de seguridad (USB Wireless LAN

Module) (1)

Manual de instalación (1)

Guía de inicio rápido (1)

El diseño y las especificaciones están sujetos a modificaciones sin previo aviso.

Deutsch

Bitte lesen Sie dieses Handbuch vor der Benutzung des Geräts sorgfältig durch

und bewahren Sie es zum späteren Nachschlagen auf.

WARNUNG

Benutzen Sie den mitgelieferten Wechselstromadapter als Stromquelle für dieses

Gerät.

Hersteller Typ-Nr.

Sony SPGAC5V1

Die Verwendung einer anderen Stromquelle kann zu Gefahren wie etwa einem

Brand führen.

Verwenden Sie den Netzstecker des Wechselstromadapters, um das Gerät vom

Strom zu trennen.

Zur Trennung vom Strom muss immer der Netzstecker dieses Geräts benutzt

werden.

Stellen Sie daher sicher, dass sich die Steckdose in der Nähe des Geräts befindet

und leicht zugänglich ist.

Sollte das Gerät nicht normal funktionieren, ziehen Sie den Netzstecker aus der

Steckdose.

Hinweis zu den Anleitungen

Installationsanleitung (dieses Dokument)

Diese Installationsanleitung erläutert die Bezeichnungen und Funktionen der

Teile und Bedienungselemente der Network Camera, enthält Anschlussbeispiele

und erläutert die Einrichtung der Kamera.

Kurzanleitung (mitgeliefert)

Diese Kurzanleitung enthält einfache Anschlussbeispiele und Anweisungen zum

Anschließen der Kamera an ein Netzwerk.

Bedienungsanleitung/Anwendungsanleitung (Web)

Die Bedienungsanleitung erläutert die Einrichtung der Kamera und die

Steuerung der Kamera über einen Webbrowser.

Die Anleitung kann von der folgenden URL heruntergeladen werden:

http://www.sony.net/ipela/snc

Position und Funktion der Komponenten

Vorderseite 

 Objektiv

Als Standardausrüstung ist ein Objektiv mit fester Brennweite angebracht.

 Mikrofon

 Passiver Infrarot-Bewegungssensor

Zur Erkennung der Bewegung von Menschen.

Passiver Infrarot-Bewegungssensor

Dieser Sensor wird dazu benutzt, Infrarot-Wellen zu erkennen, die von der Hitze,

die Menschen, Tiere und andere Quellen abstrahlen, erzeugt werden. Die

Umgebungstemperatur oder der Grad an Feuchtigkeit kann zu einer falschen

Erkennung und einer Änderung des Erkennungsbereichs führen. Ein Ziel wird

möglicherweise nicht erkannt, wenn eine Hindernis (Glas, Acryl usw.) das

Eindringen der Infrarotstrahlung zwischen dem Ziel und dem Sensor behindert.

Auch kommt es möglicherweise zu keiner Erkennung des Sensors, wenn sich das

Ziel gar nicht oder sehr schnell bewegt.

 LED-Anzeige

Diese weiße LED-Anzeige leuchtet zusammen mit dem passiven Nacht-Infrarot-

Bewegungssensor auf.

 Schraubenbohrung zur Befestigung eines Fallschutz-Drahtseils

Wenn Sie die Kamera an der Decke oder an einer Wand montieren, befestigen Sie

unbedingt aus Sicherheitsgründen das (nicht mitgelieferte) Drahtseil an dieser

Bohrung.

Sie können ein Fallschutzdrahtseil bei Ihrem Sony-Vertragshändler oder der

Sony-Servicevertretung bestellen. (Separat erhältlich)

 microSD-Karteneinschub

Dieser Steckplatz kann für optionale microSD-Speicherkarten verwendet

werden.

Bilddaten in der Kamera können auf einer Speicherkarte gespeichert werden,

indem man die Karte in den Steckplatz schiebt.

Der Kontaktbereich sollte beim Einschieben auf die Typenschildseite zeigen

(siehe Abbildung). Stellen Sie zudem sicher, dass die Karte vollständig

eingeschoben ist. (



-1)

Das Gerät ist nur mit microSD/SDHC-Speicherkarten kompatibel (*).

* microSD-Karten der Klasse 10, die für eine Betriebstemperatur von bis zu 85

Grad Celsius ausgelegt sind, werden empfohlen.

Informationen zu geprüften microSD-Speicherkarten erhalten Sie von Ihrem

autorisierten Sony-Vertragshändler.

Cobertura aproximada de la cámara

Ungefähre Reichweite der Kamera

Copertura approssimativa telecamera

120















-1





















Tornillos (3)

Schrauben (3)

Viti (3)

Manecilla de

fijación

Befestigungsknopf

Manopola di

fissaggio

Anilla de fijación de la cámara

Kamerabefestigungsring

Anello di fissaggio telecamera

Tornillo de montaje de la cámara

Kameraeinheitbefestigungsschraube

Vite montaggio telecamera

Dirección recomendada

Empfohlene Richtung

Direzione consigliata

Apretar

Festziehen

Serrare

Apretar

Festziehen

Serrare

Unidad: mm (pulgadas) / Einheiten: mm / Unità: mm

70 (2

)

61 (2

)

41 (1

)

22 (

)

20 (13/16)103 (4 1/16)

(11/16)

57 (2 1/4)

95 (3 3/4)

4.3

(3/16)

59 (2

)

1200



-1

Rückseite 

 Anschluss Wi-Fi-Modul

Stecken Sie das mitgelieferte Sony-Produkt USB Wireless LAN Module IFU-WLM3

(nachfolgend als Wi-Fi-Modul bezeichnet) in diesen Anschluss.

Hinweis

Verwenden Sie auf jeden Fall nur das mitgelieferte Wi-Fi-Modul. Die Verwendung

eines anderen Moduls kann zu einer Beschädigung oder Fehlfunktion führen.

 Schraubloch zur Montage der Halterung

Befestigen Sie die mitgelieferte Halterung an diesem Montageschraubloch.

 Belastbarkeitskennzeichnung

Diese Kennzeichnung zeigt den Namen des Geräts sowie seine elektrische

Belastbarkeit an.

 Schalter zum Zurücksetzen

Um die Kamera auf die Werkseinstellungen zurückzusetzen, drücken Sie diesen

Schalter mit einem spitzen Gegenstand herunter, während die Kamera mit Strom

versorgt wird.

 LAN-Netzwerkanschluss (RJ-45)

Schließen Sie ein Netzwerkkabel (UTP, Kategorie 5) an diesen Anschluss an, um

eine Verbindung mit einem Netzwerk herzustellen.

 5 V Gleichspannung-Anschluss (Stromeingang)

Verbinden Sie das mitgelieferte Sony-Produkt AC ADAPTER SPGAC5V1

(nachfolgend als Wechselstromadapter bezeichnet) mit diesem Anschluss.

 WPS*-Taste

Für den einfachen Anschluss an ein sicheres Wi-Fi-Netzwerk.

*WPS: Wi-Fi Protected Setup (Einrichtung eines geschützten Wi-Fi)

Unten 

 Anzeige POWER

Wenn die Kamera mit Strom versorgt wird, überprüft die Kamera das System.

Wenn das System normal läuft, leuchtet diese Anzeige.

Die Anzeige kann möglicherweise blinken, wenn WPS aktiv ist. Weitere

Informationen finden Sie in der „Kurzanleitung“.

 Anzeige NETWORK

Die Anzeige leuchtet oder blinkt, wenn die Kamera ans Netzwerk angeschlossen

ist. Die Anzeige leuchtet nicht, wenn die Kamera nicht ans Netzwerk

angeschlossen ist.

 Lautsprecher

Installation

1 Befestigen Sie die Halterung

 Drehen Sie die Kameraeinheitbefestigungsschraube in die empfohlene

Richtung und ziehen Sie den Befestigungsknopf leicht an.

 Stellen Sie sicher, dass Sie die 3 Schrauben an ihren entsprechenden

Positionen befestigen. (



-1)

Hinweis

Die erforderlichen Befestigungsschrauben variieren je nach Installationsort

und dem Material.

2 Befestigen Sie die Kamera an der mitgelieferten Halterung

 Drehen Sie die Kamera und befestigen Sie sie an der Halterung.

 Drehen Sie den Halterungsbefestigungsring und bringen Sie die Kamera

fest an.

3 Richten Sie die Kamera aus.

 Lösen Sie den Befestigungsknopf und richten Sie die Kamera aus.

Beachten Sie die ungefähre Reichweite der Kamera, wenn Sie die Kamera

ausrichten. ( )

 Ziehen Sie nach dem Ausrichten der Kamera den Befestigungskopf fest

an.

Hinweise

Befestigen Sie die Halterung auf einer flachen Oberfläche, wenn Sie die

ˎ

Kamera auf einem Regal oder Schreibtisch befestigen, damit die Kamera

nicht herunterfallen kann.

Wenn Sie die Kamera auf einem hohen Regal installieren, kann es

ˎ

Verletzungen oder Sachschäden kommen, wenn die Kamera herunterfällt.

Achten Sie darauf, die Schrauben und die Halterung sicher zu befestigen.

Anschluss

1 Stecken Sie das mitgelieferte Wi-Fi-Modul ein, wenn Sie eine Verbindung

zu einem Wi-Fi-Netzwerk herstellen.

2 Stecken Sie eine im Handel erhältliche microSD-Speicherkarte ein, wenn

gewünscht.

3 Schließen Sie ein im Handel erhältliches Netzwerkkabel an, wenn Sie ein

verdrahtetes Netzwerk benutzen.

4 Schließen Sie den mitgelieferten Wechselstromadapter an.

Hinweise

Das Gerät wird mit Strom versorgt, wenn der Wechselstromadapter

ˎ

angeschlossen ist.

Schalten Sie immer das Gerät aus, wenn Sie das Wi-Fi-Modul, die microSD-

Speicherkarte oder das Netzwerkkabel an die Kamera anschließen bzw. in

diese einstecken. Und auch, wenn Sie diese von der Kamera lösen.

Schalten Sie die Kamera nicht sofort aus, nachdem Sie sie angeschaltet haben.

ˎ

Warten Sie mindestens fünf Minuten, bevor Sie die Kamera ausschalten.

Dieses Gerät verfügt über eine Protokollsammelfunktion, falls das Gerät eine

ˎ

Fehlfunktion erkennt. Wenn diese Funktion aktiv ist, werden alle anderen

Funktionen gestoppt.

Technische Daten

Komprimierung

Videokomprimierungsformat JPEG/H.264

Audiokomprimierungsformat G.711/G.726/AAC

Maximale Bildwechselfrequenz 30 fps

Kamera

Bildwandler 1/4-Zoll-CMOS (Exmor)

Effektive Bildelemente:

Ca. 1.430.000

Mindestausleuchtung VE* Aus/Maximum der automatischen

Verstärkungsregelung MAX/50 IRE (IP)/30

Bilder/Sekunde

LED-Anzeige EIN: 0 lx

AUS: 1,0 lx

* Visibility Enhancer

Objektiv

Fokuslänge 1,83 mm

Maximale relative Blendenöffnung

F2,0

Sichtwinkel* Auflösung: 1280 × 720 (Seitenverhältnis 16:9)

Vertikal: Ca. 64°

Horizontal: Ca. 120°

* Der Sichtwinkel ändert sich entsprechend der Einstellung für die Auflösung des

Seitenverhältnisses.

Mindest-Objektabstand 500 mm (bei Raumtemperatur)

Wi-Fi-Verbindung

Betriebsumgebung IEEE 802.11b/g/n

Schnittstelle

LAN 10BASE-T/100BASE-TX, automatische

Konfiguration (RJ-45)

Wi-Fi Stellen Sie die Verbindung mit dem

mitgelieferten Wi-Fi-Modul her

microSD

Kompatibel mit einer SDHC-Speicherkarte (nicht

kompatibel mit einer SDXC-Speicherkarte)

Mikrofon Eingebautes Mikrofon

Lautsprecher Eingebauter Lautsprecher

Sonstiges

Stromversorgung 5 V Gleichspannung (benutzen Sie den

mitgelieferten Wechselstromadapter)

Leistungsaufnahme 5 W max.

Betriebstemperatur 0 °C bis 50 °C (*0 °C bis 40 °C bei Einsatz des

Wi-Fi-Moduls)

Lagertemperatur −20°C bis 60°C

Betriebsfeuchtigkeit 20% bis 80%

Lagerfeuchtigkeit 20% bis 95%

Abmessungen (B/H/T) Ca. 61 mm × 95 mm × 41 mm

Gewicht Ca. 110 g (diese Kamera)

Ca. 200 g (diese Kamera und die Halterung)

Mitgeliefertes Zubehör USB Wireless LAN Module IFU-WLM3 (Sony-

Produkt) (1)

AC ADAPTER SPGAC5V1 (Sony-Produkt) (1)

Stromkabel (1)

Halterung (1)

Befestigungsschrauben (1 Satz)

Sicherheitsbestimmungen (Network Camera)

(1 Exemplar)

Sicherheitsbestimmungen (USB Wireless LAN

Module) (1 Exemplar)

Installationsanleitung (1 Satz)

Kurzanleitung (1 Satz)

Änderung am Design und den technischen Daten vorbehalten.

Italiano

Leggere attentamente questo manuale prima di utilizzare l’unità, e conservarlo

per riferimenti futuri.

AVVERTENZA

Utilizzare l’adattatore CA fornito con questo apparecchio come sorgente di

alimentazione.

Produttore N. tipo

Sony SPGAC5V1

Altre sorgenti di alimentazione potrebbero provocare pericoli, ad esempio

incendi.

Il dispositivo di disconnessione di questo apparecchio è costituito dalla spina di

rete dell’adattatore CA.

La spina di rete di questo apparecchio deve essere utilizzata per scollegare

l’alimentazione di rete.

Verificare che la presa si trovi nei pressi dell’apparecchio in modo da essere

facilmente accessibile.

In caso di funzionamento anomalo, scollegare la spina di alimentazione.

Informazioni sui manuali

Manuale di installazione (questo documento)

Questo Manuale di installazione descrive il nome e la funzione delle parti e dei

comandi della telecamera di rete, fornisce degli esempi di collegamento e le

procedure di montaggio della telecamera. Ricordare di leggere il Manuale di

installazione prima di utilizzare la telecamera.

Guida di avvio rapido (in dotazione)

Questa Guida di avvio rapido descrive semplici esempi di connessione e spiega

come impostare la telecamera nella rete.

Guida per l’utente/Guida applicativa (Web)

La Guida per l’utente descrive come configurare la telecamera e come controllarla

tramite un browser Web.

È possibile scaricare le guide dall’URL seguente:

http://www.sony.net/ipela/snc

Ubicazione e funzione delle parti

Anteriore 

 Obiettivo

È installato un obiettivo a fuoco fisso.

 Microfono

 Sensore di movimento a infrarossi passivo

Rileva il movimento di persone.

Sensore di movimento a infrarossi passivo

Questo sensore consente di rilevare le lunghezze d’onda nel campo

dell’infrarosso provocate dal calore irradiato da persone, animali e altre fonti. La

temperatura ambiente o la percentuale di umidità possono provocare falsi

rilevamenti e una modifica dell’area di rilevamento. Se è presente una barriera

che impedisce la penetrazione degli infrarossi (vetro, acrilica, ecc.) tra obiettivo e

sensore, l’obiettivo potrebbe non venire rilevato. Inoltre, il sensore potrebbe non

rilevare un obiettivo fermo o che si sposta rapidamente.

 Luce LED

Questo LED bianco si illumina all’attivazione del sensore di movimento ad

infrarossi notturno passivo.

 Foro per il montaggio del cavo anticaduta

Per sicurezza, quando si installa la telecamera su un soffitto o su un muro,

accertarsi di fissare a questo foro il cavo anticaduta (non in dotazione).

È possibile acquistare un cavo anticaduta presso il proprio rivenditore Sony o il

servizio di assistenza Sony. (Venduto separatamente)

 Slot per scheda microSD

Questo slot è utilizzato per le schede di memoria microSD opzionali.

È possibile registrare i dati dell’immagine nella telecamera su una scheda di

memoria inserendola nello slot.

Per l’inserimento, orientare l’area di contatto verso il lato dell’etichetta dei

valori nominali (fare riferimento all’illustrazione) e accertarsi di inserirla

completamente. (



-1)

Questa unità è compatibile con schede di memoria microSD/SDHC (*).

* Si consigliano schede di memoria microSD Classe 10 con temperatura operativa

fino a 85 gradi Celsius.

Per informazioni riguardanti le schede di memoria microSD compatibili,

rivolgersi a un rivenditore autorizzato Sony.

Posteriore 

 Connettore modulo Wi-Fi

Inserire il prodotto Sony in dotazione; USB Wireless LAN Module IFU-WLM3 (di

seguito denominato modulo Wi-Fi) in questo connettore.

Nota

Prestare attenzione ad utilizzare solo il modulo Wi-Fi in dotazione. L’utilizzo di

altri moduli potrebbe causare danni e malfunzionamenti.

 Foro filettato per supporto

Fissare il supporto in dotazione a questo foro filettato di fissaggio.

 Etichetta dei valori nominali

Questa etichetta mostra il nome del dispositivo e i suoi valori elettrici nominali.

 Interruttore reset

Per ripristinare la telecamera alle impostazioni predefinite in fabbrica, accendere

la telecamera tenendo premuto questo interruttore con un oggetto appuntito.

 Porta LAN (rete) (RJ-45)

Collegare un cavo di rete (UTP, categoria 5) a questa porta per comunicare con

una rete.

 Connettore 5 V CC (ingresso di alimentazione)

Collegare il prodotto Sony in dotazione, AC ADAPTER SPGAC5V1 (di seguito

denominato adattatore CA), a questo connettore.

 Pulsante WPS*

Utilizzare per collegarsi in modo semplice a una rete Wi-Fi protetta.

*WPS: Wi-Fi Protected Setup

Base 

 Indicatore POWER

Quando la telecamera viene alimentata, viene avviata la verifica del sistema. Se il

funzionamento del sistema è regolare, l’indicatore si accende.

L’indicatore può lampeggiare quando il WPS funziona. Per i dettagli, vedere

“Guida di avvio rapido”.

 Indicatore NETWORK

L’indicatore si accende o lampeggia quando la telecamera è collegata alla rete.

L’indicatore è spento quando la telecamera non è collegata alla rete.

 Altoparlante

Installazione

1 Fissare il supporto

 Ruotare la vite di montaggio della telecamera nella direzione consigliata e

serrare delicatamente la manopola di fissaggio.

 Accertarsi di fissare le 3 viti nelle relative posizioni. (



-1)

Nota

Le viti di montaggio necessarie differiscono in base alla posizione di

installazione e ai materiali.

2 Assicurare la telecamera al supporto in dotazione

 Ruotare la telecamera e fissarla al supporto.

 Ruotare l’anello di fissaggio e assicurare la telecamera.

3 Regolare la direzione della telecamera.

 Allentare la manopola di fissaggio e regolare la direzione della telecamera.

Quando si regola la telecamera, fare riferimento alla copertura

approssimativa della telecamera. ( )

 Dopo aver regolato la direzione della telecamera, serrare saldamente la

manopola di fissaggio.

Note

Fissare il supporto a una superficie piana quando si installa la telecamera

ˎ

su una mensola o una scrivania, quindi stringere le viti per evitare la caduta

della telecamera.

L’installazione della telecamera su una mensola in posizione elevata può

ˎ

provocare gravi lesioni e danni in caso di caduta. Accertarsi di serrare viti e

supporto.

Collegamento

1 Inserire il modulo Wi-Fi in dotazione, per comunicare con una rete Wi-Fi.

2 Se lo si desidera, inserire una scheda di memoria microSD disponibile in

commercio.

3 Collegare un cavo di rete disponibile in commercio, per comunicare con

una rete cablata.

4 Collegare l’alimentatore CA in dotazione.

Note

L’alimentazione viene fornita quando l’adattatore CA è collegato.

ˎ

Spegnere sempre l’alimentazione quando si inserisce/collega il modulo Wi-Fi,

la scheda di memoria microSD e il cavo di rete alla telecamera. Inoltre,

spegnere quando si rimuovono tali elementi dalla telecamera.

Non spegnere la telecamera subito dopo averla accesa. Attendere almeno

ˎ

cinque minuti prima di spegnere la telecamera.

Questa unità dispone di una funzione di raccolta registro qualora venga

ˎ

rilevato un malfunzionamento. Quando questa funzione è attiva, tutte le altre

funzioni sono interrotte.

Specifiche

Compressione

Formato di compressione video JPEG/H.264

Formato di compressione audio G.711/G.726/AAC

Frequenza max. fotogrammi 30 fps

Telecamera

Sensore di immagine Tipo CMOS da 1/4” (Exmor)

Numero pixel effettivi:

Circa 1.430.000

Illuminazione minima VE* disattivato/Frequenza massima di

controllo del guadagno automatico MAX/50

IRE (IP)/30 fps

Luce LED ATTIVATA: 0 lx

DISATTIVATA: 1,0 lx

* Visibility Enhancer

Obiettivo

Lunghezza focale 1,83 mm

Apertura relativa massima F2.0

Angolo di visione* Risoluzione: 1280 × 720 (formato 16:9)

Verticale: circa 64°

Orizzontale: circa 120°

* L’angolo di visione varia in funzione delle impostazioni della risoluzione del

formato.

Distanza minima dagli oggetti 500 mm (a temperatura ambiente)

Comunicazione Wi-Fi

Ambiente operativo IEEE 802.11b/g/n

Interfaccia

LAN 10BASE-T/100BASE-TX, negoziazione

automatica (RJ-45)

Wi-Fi Collegamento tramite modulo Wi-Fi in

dotazione

microSD Supporto per scheda di memoria SDHC

(scheda di memoria SDXC non supportata)

Microfono Microfono integrato

Altoparlante Altoparlante integrato

Altro

Alimentazione 5 V CC (utilizzare l’alimentatore CA in

dotazione)

Potenza assorbita 5 W max.

Temperatura di esercizio Da 0 °C a 50 °C (*da 0 °C a 40 °C, se si utilizza il

modulo Wi-Fi)

Temperatura di immagazzinamento

Da −20°C a 60°C

Umidità di esercizio Da 20% a 80%

Umidità di immagazzinamento Da 20% a 95%

Dimensioni (l/a/p) Circa 61 mm × 95 mm × 41 mm

Massa Circa 110 g (telecamera)

Circa 200 g (telecamera e supporto)

Accessori forniti in dotazione USB Wireless LAN Module IFU-WLM3 (prodotto

Sony) (1)

AC ADAPTER SPGAC5V1 (prodotto Sony) (1)

Cavo di alimentazione (1)

Supporto (1)

Viti di montaggio (1 serie)

Normative di sicurezza (Network Camera)

(1 copia)

Normative di sicurezza (USB Wireless LAN

Module) (1 copia)

Manuale di installazione (1 set)

Guida di avvio rapido (1 set)

Design e caratteristiche tecniche sono soggetti a modifiche senza preavviso.

Produktspezifikationen

Marke:	Sony
Kategorie:	Überwachungskamera
Modell:	SNC-CX600W
Eingebautes Mikrofon:	Ja
GPS:	Nein
WLAN:	Ja
WLAN-Standards:	802.11b, 802.11g, Wi-Fi 4 (802.11n)
Breite:	61 mm
Tiefe:	41 mm
Gewicht:	110 g
Produktfarbe:	Weiß
Übertragungstechnik:	Verkabelt & Kabellos
Höhe:	95 mm
Befestigungstyp:	Wand
AC Eingangsspannung:	5 V
Gleichstrom-Anschluss (DC):	Ja
Betriebstemperatur:	0 - 50 °C
Relative Luftfeuchtigkeit in Betrieb:	20 - 80 %
Unterstützte Netzwerkprotokolle:	IPv4, TCP, UDP, ARP, ICMP, IGMP, HTTP, DHCP, DNS, NTP, RTP/RTCP, RTSP
Stromverbrauch (Standardbetrieb):	5 W
Anzahl Ethernet-LAN-Anschlüsse (RJ-45):	1
Betriebsanleitung:	Ja
Gehäusematerial:	Polycarbonat (PC)
Temperaturbereich bei Lagerung:	-20 - 50 °C
Luftfeuchtigkeit bei Lagerung:	20 - 95 %
Unterstützte Video-Modi:	720p
Unterstützte Grafik-Auflösungen:	704 x 576,1024 x 576 (WSVGA),640 x 480 (VGA)
Unterstützte Videoformate:	H.264, M-JPEG
Rauschverhältnis (SNR):	60 dB
Mikrofon-Eingang:	Ja
Schnittstelle:	RJ-45
Größe des Bildsensors:	1/4 "
Formfaktor:	Cube
Kompatible Speicherkarten:	microSD (TransFlash), SDHC, SDXC
Integrierter Kartenleser:	Ja
Maximale Auflösung:	1280 x 720 Pixel
Verkabelungstechnologie:	10/100Base-T(X)
DC-Ausgang Volt:	+12V
Bis zu 30 Frames pro Sekunde:	30 fps
Megapixel insgesamt:	1.3 MP
Tag/ Nachtmodus:	Nein
Mindestbeleuchtung:	0.5 Lux
Eingebaute HDD:	Nein
Sensor-Typ:	CMOS
Optischer Zoom:	- x
Verschlusstyp:	Elektronisch
Weißabgleich:	Auto, Lamp, Manual
Nachtsicht:	Nein
Kamera Verschlusszeit:	1/10000 s
Betrachtungswinkel (horizontal):	120 °
Betrachtungswinkel (vertikal):	64 °
Normaler Fokusbereich:	3 m
Feste Brennweite:	1.83 mm
Aktiver Fälschungsalarm:	Ja
Ethernet/LAN:	Ja
Unterstützte Positionierung:	Drinnen
