Schnellstart-Anleitung
Produkt-ID
P4AD122M-KVM-SWITCH

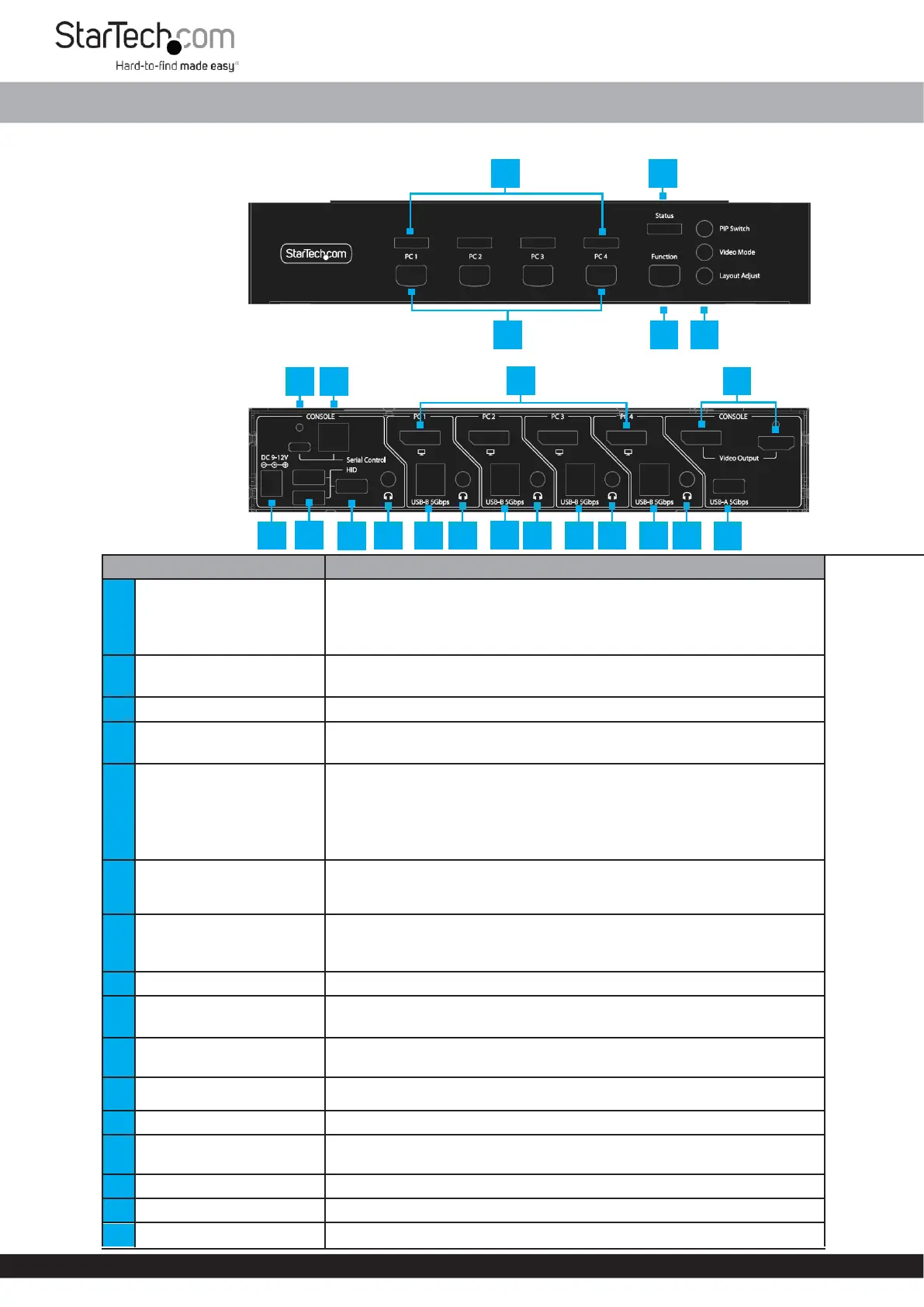

Frontansicht
Rückansicht
KomponenteFunktion
1LED-Anzeigen
•Grün: Zeigt an, dass eine Hostverbindung erkannt wurde
•Rot: Zeigt an, dass der PC-Anschluss für die Konsolenansicht ausgewählt ist
•Blau: Zeigt an, dass der PC-Anschluss für die Picture-in-Picture (PiP)-Ansicht
ausgewählt ist
2Status-LED
•Solide grün: KVM-Umschalter ist eingeschaltet
•Aus: Der KVM-Umschalter wird nicht mit Strom versorgt
3Auswahltasten
•Drücken Sie die Taste , um zum entsprechenden PC-Port zu wechseln
4Funktionstaste
•Für die Befehlseingabe verwendet
•Weitere Informationen finden Sie im vollständigen Handbuch
5Video-Schaltflächen
•PiP-Wechsel: Wechseln zwischen Konsole und PiP-Ansicht
•Video-Modus: Drücken Sie diese Taste, um zwischen Vollbild und PiP oder Vollbild
und Quad-View zu wechseln
•Layout anpassen: Drücken Sie diese Taste, um zwischen dem 1+3-Modus und
dem 3+1-Ansichtsmodus zu wechseln oder die Position des PiP-Fensters zu
ändern
6
USB Typ-C
Konfigurationsanschluss
•Anschluss an den USB-A oder USB-C Port eines Hosts zur Steuerung des KVM-
Umschalters über serielle Befehle
•Kabel nicht enthalten
7
RJ11 Serieller
Konfigurationsanschluss
•Anschluss an den seriellen RS-232-Anschluss eines Hosts zur Steuerung des
KVM-Umschalters über serielle Befehle
•Adapter nicht enthalten
8DisplayPort-Eingänge PC 1 - 4
•Anschluss an einen DisplayPort-Ausgangsanschluss am PC 1 - 4
9
DisplayPort/HDMI-
Ausgänge der Konsole
•Anschluss an einen DisplayPort- oder HDMI-Monitor
•Wenn zwei Bildschirme gleichzeitig angeschlossen sind, wird die Ausgabe gespiegelt
10DC Stromeingang
•Schließen Sie den mitgelieferten Universal Netzteilan, um den KVM-Umschalter mit
Strom zu versorgen
11USB-HID-Anschlüss
•Schließen Sie eine Tastatur oder Maus
12
Audioanschluss der Konsole
•Grün: Schließen Sie ein Audiogerät an (z.B. Lautsprecher oder Kopfhörer)
13
PC 1 - 4 USB-HostVerbindung
•Anschluss an einen 5Gbps USB Port auf den PCs 1 - 4
14
PC 1 - 4 Audio-Anschluss
•Anschluss an einen Audio-Ausgangsanschluss am PC 1 - 4
15
USB 5Gbps Hub-Anschluss
•Anschließen eines 5Gbps USB Peripheriegeräts
Weitere Self-Service-Support-Optionen und Community-Foren finden Sie unter: www.StarTech.com/de-de/support
Revision: 05.01.2025
4-Port DisplayPort KVM mit Maus-Roaming und Picture-in-Picture - 4K 60Hz
3
45
1
2
15
8
76
9
10
13
15
1515
14
14
1414
16
11
12
16
Nummer Pad Anschluss
•Anschließen eines USB-Zahlenblocks
15
