Seite 1/7

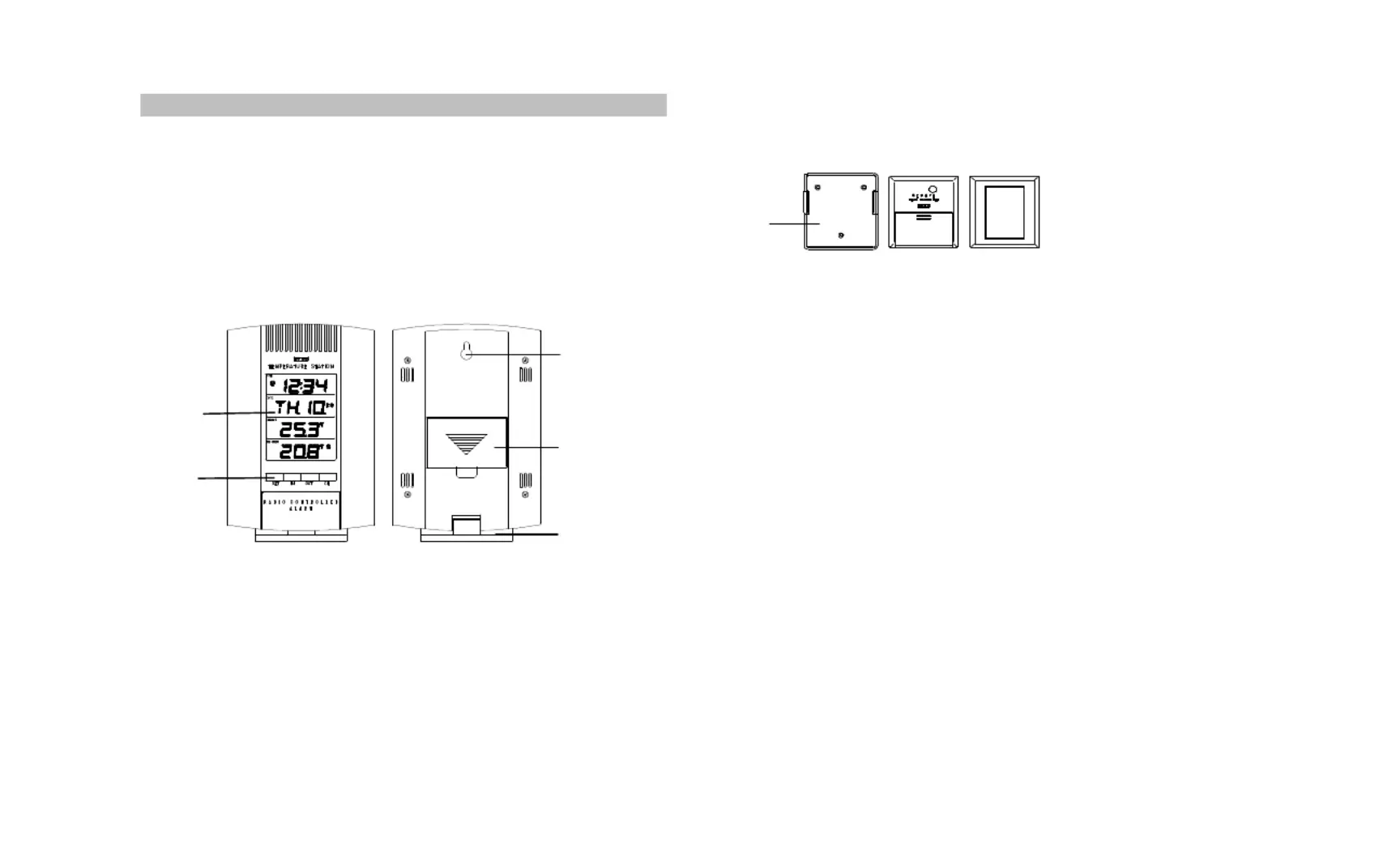

Wandaufhängeöse

LCD-

Bildschirm

Batteriefach-

abdeckung

Abnehmbarer

Tischständer

Funktions-

tasten

DRAHTLOSE 433 MHz-TEMPERATURSTATION

Bedienungsanleitung

EINFÜHRUNG:

Herzlichen Glückwunsch zum Erwerb dieser Temperaturstation mit drahtloser

433MHz-Übertragung der Außentemperatur, Anzeige der Innentemperatur und

einer DCF- -77 Funkuhr mit 2 Alarmzeiten und Datumsanzeige. Dieses innovative

Gerät ist mit acht Funktionstasten einfach zu bedienen und eignet sich ideal sowohl

für den Betrieb zu Hause als auch im Büro und in der Praxis.

MERKMALE:

Die Temperaturstation

• Funkgesteuerte DCF-77 Uhr mit manueller Einstellmöglichkeit

• 24-Stunden Anzeige

• Stunden- und Minutenanzeige, Sekundenanzeige durch blinkenden Punkt

• Zeitzoneneinstellung ±9 Stunden

• 2 Weckzeiten mit Schlummerfunktion

• Anzeige des Wochentags mit Tagesdatum oder Tagesdatum mit

Kalendermonat

• Raumtemperaturanzeige in °C mit Speicherung des Minimal- und

Maximalmesswerts

• Außentemperaturanzeige (für bis zu 3 Sender) in °C mit Speicherung des

Minimal- und Maximalmesswerts

• Alle Minimal- und Maximalmesswerte werden mit Datum und Uhrzeit des

Eintretens gespeichert und können wieder gelöscht werden

• Verarbeitet die Messwerte von bis zu 3 Außensendern

• Batteriewechselanzeige

• Wandmontage oder Tischaufstellung möglich

Der Temperatur-Außensender

• Drahtlose

Fernübertragung der

Außentemperatur zur

Temperaturstation durch

433 MHz-Signale

• Gehäuse

wandmontierbar

GRUNDEINSTELLUNG:

1. Zuerst die Batterien in die Temperaturstation einlegen (siehe dazu “Einlegen

und Ersetzen der Batterien in der Temperaturstation“ unten). Sobald die

Batterien eingelegt sind, leuchten alle Segmente auf der Anzeige kurz auf

und ein Piepton ertönt. Danach wird die Raumtemperatur, die Uhrzeit mit

0:00 und das Datum mit 1.1. angezeigt. Wird die Innentemperatur nicht

innerhalb von wenigen Sekunden angezeigt, müssen die Batterien für

mindestens 10 Sekunden entnommen und dann neu eingesetzt werden.

Sobald die Innenraummesswerte angezeigt werden, kann zu Schritt 2

übergegangen werden.

2. Nach Aktivierung der Temperaturstation innerhalb von 3 Minuten Batterien in

den Außensender einlegen (siehe dazu “Einlegen und Ersetzen der

Batterien im Temperatur-Außensender“ unten).

3. Nach Einlegen der Batterien in den Temperatursender empfängt die

Temperaturstation innerhalb von wenigen Sekunden Daten vom

Außensender. Die Außentemperatur sollte nun auf der Temperaturstation

angezeigt werden. Erfolgt innerhalb von 15 Minuten keine Anzeige, müssen

die Batterien aus beiden Einheiten entnommen und der Vorgang nochmals

ab Schritt 1 wiederholt werden.

4. Es können bis zu drei Außensender mit der Temperaturstation betrieben

werden. Falls Sie zusätzliche Außensender erworben haben, folgen Sie für

diese den Anweisungen ab Schritt 2. Achten Sie jedoch darauf, dass

zwischen dem Empfang der Daten des zuletzt in Betrieb genommenen

Außensenders mindestens 10 Sekunden liegen, bevor der nächste

Außensender in Betrieb genommen wird. Die Temperaturstation numeriert

die Außensender in der Reihenfolge, in der die Grundeinstellung

vorgenommen wurde, d.h. dem ersten Außensender wird die

Temperaturanzeige mit der Nummer 1 zugordnet, usw.

5. Nachdem alle Außensender in Betrieb genommen sind, wird ein Testlauf

durchgeführt, während dessen das Display in einem Zufallsmodus die

Halter

Messwerte der verschiedenen Temperatursender anzeigt. Dies ist abhängig

von der Reihenfolge, in der die Messwerte von den Sensoren gesendet

werden. Durch Drücken einer beliebigen Taste kann dieser Prozess

abgebrochen werden und auf dem Display wird die Temperatur des ersten

Senders angezeigt. Der Prozess stoppt auch von selbst, wenn für einige

Minuten keine Taste gedrückt wird.

6. Sobald die Messwerte des Außensenders von der Temperaturstation

empfangen und angezeigt werden, wird automatisch der Empfang der DCF-

77-Zeitinformation gestartet. Dies dauert unter günstigen Bedingungen ca. 3

– 5 Minuten. Während dieses Zeitraums sollten die Außensender im Freien

an geeigneten Stellen plaziert werden. Um eine ausreichende Übertragung

des 433 MHz-Signals zu gewährleisten, dürfen diese auch unter günstigen

Bedingungen maximal 20 - 25 m von jener Stelle entfernt sein, an der später

die Temperaturstation aufgestellt wird (Beachten Sie hierzu auch die

Hinweise unter “Plazierung“ und “433 MHz- )Empfangstest“.

7. Wird innerhalb von 10 Minuten die DCF- -77 Zeit nicht angezeigt, geben Sie

vorerst mit der SET-Taste manuell die Zeit ein. Die Uhr wird automatisch jede

Stunde versuchen, die DCF- - -Zeit zu empfangen. Wird die DCF 77 Zeit

erfolgreich empfangen, wird die manuell eingegebene Zeit überschrieben.

Das Datum wird ebenfalls mit der empfangenen Uhrzeit aktualisiert (beachten

Sie auch die Hinweise zu “Funkgesteuerter Zeitempfang“ und “Manuelle

Zeiteinstellung“).

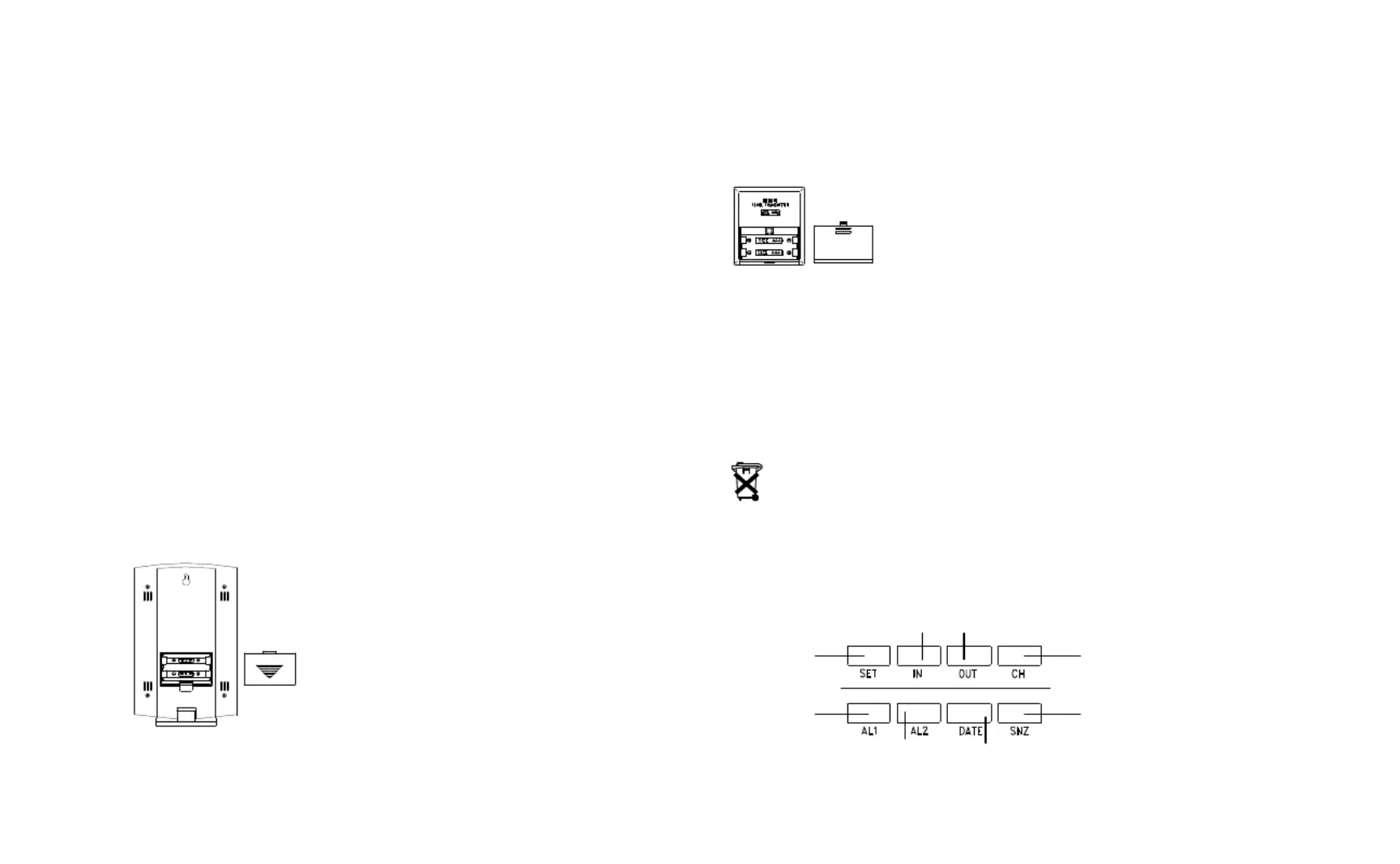

EINLEGEN UND ERSETZEN DER BATTERIEN IN DIE

TEMPERATURSTATION

Die Temperaturstation arbeitet mit 2 x 1,5V-Batterien vom Typ Mignon AA, IEC

LR6. Müssen die Batterien ausgetauscht werden,

erscheint in der LCD-Anzeige das Batteriesymbol.

Bitte beachten Sie beim Einlegen und Ersetzen der

Batterien folgende Hinweise:

1. Mit einem Finger oder einem festen Gegenstand

in die Lücke des Gehäuses auf der Unterseite

des Batteriefachs greifen, den Batteriefachdeckel

anheben und abnehmen.

2. Batterien unter Beachtung der korrekten Polarität

(siehe Markierung) einlegen.

3. Batteriefachdeckel wieder einsetzen.

EINLEGEN UND ERSETZEN DER BATTERIEN IN DEN

TEMPERATURÜBERTRAGER

Der Temperatursender arbeitet mit 2 x 1,5V-Batterien vom Typ Micro AAA, IEC

LR3. Bitte beachten Sie beim Einlegen und Ersetzen der Batterien folgende

Hinweise:

1. Batteriefachdeckel abnehmen.

2. Batterien unter Beachtung der Polarität (siehe

Markierung) einlegen.

3. Batteriefachdeckel auf das Gehäuse wieder

einsetzen.

Hinweis:

Im Falle eines Batteriewechsels bei einer der Einheiten müssen alle Einheiten neu

eingestellt werden. Dies ist nötig, da der Außensender bei Inbetriebnahme einen

Zufallssicherheitscode an die Temperaturstation sendet, der von der dieser

innerhalb der ersten 3 Minuten nach Inbetriebnahme empfangen und gespeichert

werden muss.

BATTERIEWECHSEL:

Es wird empfohlen, alle Batterien einmal jährlich auszuwechseln, um eine optimale

Funktion der Einheiten zu gewährleisten.

Bitte beteiligen Sie sich am aktiven Umweltschutz und entsorgen

Sie Altbatterien nur bei den dafür vorgesehenen Sammelstellen.

FUNKTIONSTASTEN:

Temperaturstation:

Die Temperaturstation ist mit acht einfach bedienbaren Funktionstasten

ausgestattet. Davon befinden sich vier außerhalb und vier hinter einer Klappe

innerhalb des unteren Gehäuseteils:

Innen Außen

Einstellung Kanal

Alarm 1 Schlummer

Alarm 2 Datum

SET-Taste (Einstellung)

• Dient dem Eintritt in den Set-Modus für die Eingaben von Zeit, Zeitzone, Jahr,

Datum und Wochentag.

• Das Jahr kann ebenfalls im Set- -Modus angezeigt werden (wird im Normal

Modus nicht angezeigt)

• Zur Aktivierung der Schlummerfunktion für den Alarm

IN-Taste (Innen)

• Zum Umschalten zwischen der aktuellen/ maximalen/ minimalen

Raumtemperatur

• Wird die Taste länger als 3 Sekunden gedrückt, werden alle gespeicherten

Minimal- und Maximalwerte der Raumtemperatur gelöscht (alle Daten werden

auf den aktuellen Stand gesetzt)

• Dient im Set-Modus der Änderung von Stunden, Zeitzone, Jahr, Tag und

Wochentag

• Dient der Änderung der Stundeneinstellung im Alarm-Modus

• Dient der Aktivierung der Schlummerfunktion für den Alarm

OUT-Taste (Aussen)

• Zum Umschalten zwischen der aktuellen/ maximalen/ minimalen

Außentemperatur

• Wird die Taste länger als 3 Sekunden gedrückt, werden alle gespeicherten

Minimal- und Maximalmesswerte der Außentemperatur gelöscht (alle Daten

werden auf den aktuellen Stand des aktuell angezeigten Senders gesetzt –

die Daten müssen für jeden Außensender einzeln gelöscht werden)

• Dient im Set- -Modus der Minuten und Monatseinstellung

• Dient der Änderung der Minuteneinstellung im Alarm-Modus

• Dient der Aktivierung der Schlummerfunktion für den Alarm

CH-Taste (Kanal)

• Dient der Umschaltung zwischen den Außentemperatursendern 1, 2 und 3

• Dient dem Ausschalten des Alarms

AL1-Taste (Alarm 1)

• Taste drücken, um die Zeit für den Alarm ((1)) anzuzeigen und gleichzeitig

den Alarm ((1)) EIN/AUS zu schalten

• Taste für ca. 3 Sekunden drücken, um in den Alarm-Modus ((1)) zu gelangen

• Dient dem Ausschalten des Alarms

AL2-Taste (Alarm 2)

• Taste drücken, um die Zeit für den Alarm ((2)) anzuzeigen und gleichzeitig

den Alarm ((2)) EIN/AUS zu schalten

• Taste für ca. 3 Sekunden drücken, um in den Alarm-Modus ((2)) zu gelangen

• Dient dem Ausschalten des Alarms

DATE-Taste (Datum)

• Dient dem Umschalten zwischen den zwei Datumsanzeige-Möglichkeiten und

den zwei Alarmzeiten

• Dient dem Ausschalten des Alarms

SNZ-Taste (Schlummer)

• Dient ausschließlich der Aktivierung der Schlummerfunktion für den Alarm

LCD-BILDSCHIRM UND EINSTELLUNGEN

Der LCD-Bildschirm der Temperaturstation ist zur besseren Übersicht in vier

Funktionsgruppen aufgeteilt, die der Ausgabe der Informationen für Zeit, Datum,

Innen- und Außenbereich dienen.

LCD 1 FUNKGESTEUERTER ZEITEMPFANG:

Die Zeitbasis für die funkgesteuerte Zeitanzeige ist eine Cäsium Atom-Funkuhr, die

von der Physikalisch Technischen Bundesanstalt in Braunschweig betrieben wird

und die über eine Abweichung von weniger als 1 Sekunde in einer Mio. Jahren

verfügt. Diese Zeit wird kodiert (DCF-77) und von einem Sender in Mainflingen bei

Frankfurt über einen Sendebereich von etwa 1.500 km ausgestrahlt. Ihre

Temperaturstation empfängt dieses Signal, wandelt es um und zeigt Ihnen

unabhängig von Sommer oder Winter stets die exakte Zeit.

Der Empfang ist von den geografischen und baulichen Gegebenheiten abhängig.

Im Normalfall sollten in einem Radius von 1.500 km um Frankfurt keine

Empfangsprobleme auftreten.

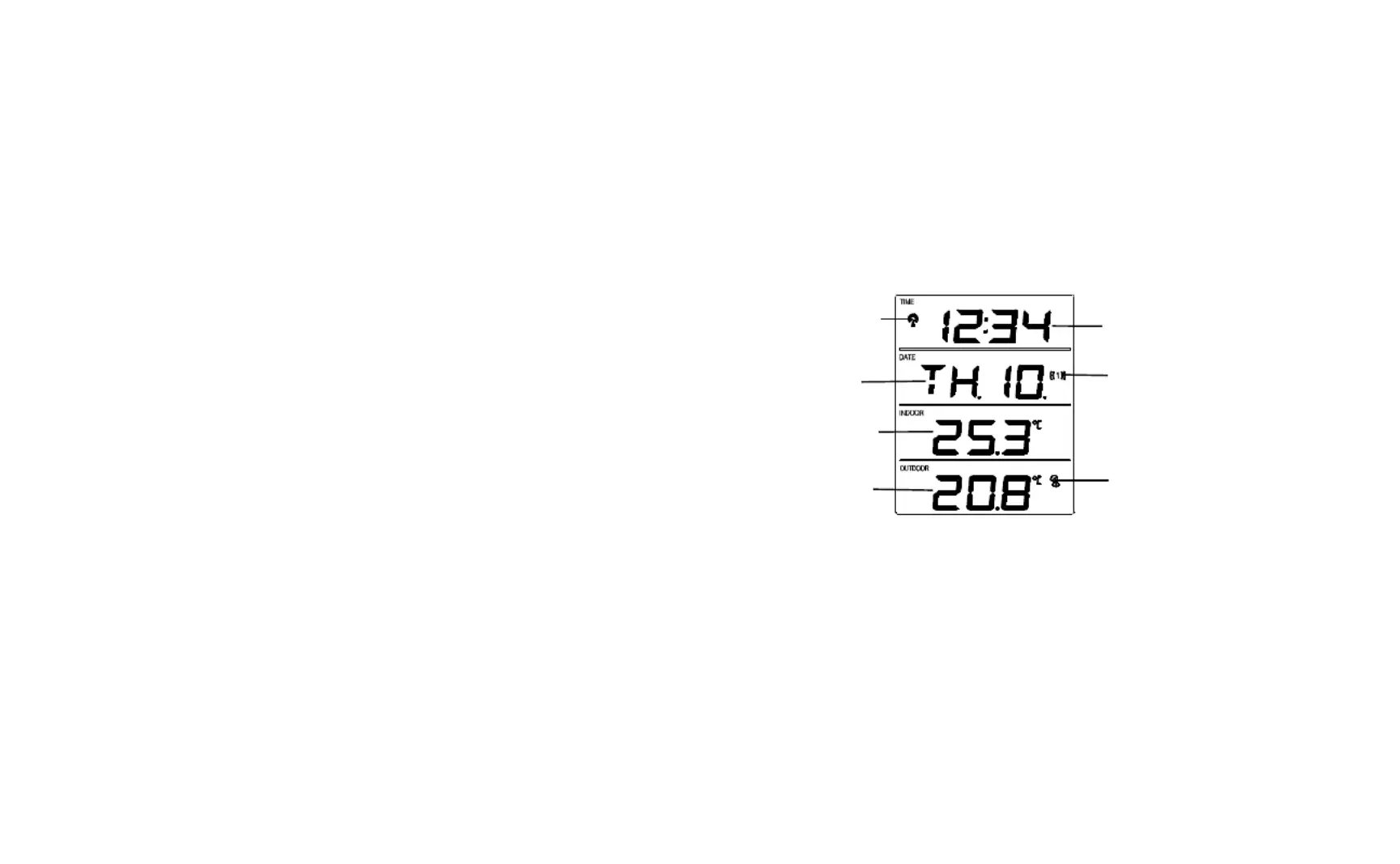

Zeit

DCF Mastsymbol

( )für Zeitempfang

Alarm 1 Symbol

Wochentag

Innentemperatur in °C

Außentemperatur

in °C

Außensendersignal

Produktspezifikationen

Marke:	Techno Line
Kategorie:	Wetterstation
Modell:	WS 7073
Produktfarbe:	Blue, Silver
Akku-/Batterietyp:	AA / AAA
Abmessungen (BxTxH):	108 x 30 x 151 mm
Empfängerdimensionen (B x T x H):	59 x 22 x 65 mm
Temperaturmessbereich (innen) (T-T):	-9.9 - 59.9 °C
Temperaturmessbereich (aussen) (T-T):	-30 - 70 °C
DCF Radiouhr:	Ja
Anzahl der Batterien (Sensor):	2
Anzahl der Batterien (Empfänger):	2
