AMUN 716 SR 7160110

AMUN 716 SO 7160820

Hotline Theben:

J +49 7474 692-369

Theben AG | Hohenbergstraße 32 | 72401 Haigerloch | GERMANY | Telefon +49 7474 692-369 | [email protected] | www.theben.de

26.09.2019

307247 02

ATENÇÃO

Perigo de morte por choque eléctrico ou

incêndio!

• A montagem deve ser efectuada apenas por

um electricista especializado!

• Antes da montagem/desmontagem activar a

tensão de rede!

PT

Informações gerais

• O sensor de CO

2

está conforme a EN 60730,

em caso de montagem correta

• Indicação de aviso para concentração de CO

2

• Possibilidade de reequipamento simples de

sistemas de ventilação não regulados

• 2 saídas de comutação controladas por CO

2

para regulação de 2 níveis (apenas AMUN

716 SR)

• 3 saídas 0–10 V para CO

2

, temperatura e

humidade relativa

• Correção do valor de CO

2

no caso de alteração

da pressão do ar (sensor)

Dados técnicos

Tensão de serviço: muito baixa tensão 24 V CA/CC

± 20 %/+ 24 V CC (SELV)

Entrada de corrente: 14–25 mA (em função do

visor LED, relé); 14 mA (AMUN 716 SO)

Escala de medição CO

2

: 0–2000 ppm, 0–5000

ppm (interruptor DIP) /± 0,5 V (comutável)

Escala de medição da temperatura:

+5 °C .. +40 °C/ ± 0,5 V

Escala de medição de humidade do ar:

30–80 % rF/ ± 0,5 V

Limiares de comutação: 700 ppm;

1300 ppm

Interface de dados: 3 x 0 –10 V; 2 x relé

5 A/230 V CA

(apenas AMUN 716 SR)

Tipo de proteção: IP 20 conforme a EN 60529

Classe de protecção: II conforme EN 60730-1

em caso de montagem correta

Temperatura operacional: + 5 °C ... +40 °C

Tensão transitória de dimensionamento: 4 kV

Grau de poluição: 2

Modo de funcionamento: tipo 1 B em conformi-

dade com a EN 60730-1

Classe do software A

Utilização correta

• O sensor de CO

2

mede a concentração de CO

2

no ar, a humidade relativa e a temperatura

nos espaços (escritórios, escolas, salas de

reuniões, etc.)

• Os valores de medição são emitidos através

de uma saída 0–10 V

• As 2 saídas do relé são ligadas diretamente

(por exemplo ventilador, etc.)

Eletricidade estática! Cuidado, com-

ponentes eletrónicos sensíveis! Durante

a montagem respeitar as medidas

preventivas de descargas de eletricidade

estática (electrostatic discharge).

! Montar a divisória de isolamento entre os

cabos de alimentação (saídas para relés) e

a SELV.

AVERTISSEMENT

Danger de mort, risque d‘électrocution et

d‘incendie!

• Le montage doit être effectué exclusivement

par un électricien spécialisé!

• Désactiver la tension réseau avant le monta-

ge/ le démontage !

FR

Informations générales

• La sonde de CO

2

répond aux exigences de

la norme EN 60730 en cas de montage

conforme

• -Afchage d'avertissement pour la concentra

tion en CO

2

• Possibilité de rénovation simple des installa-

tions de ventilation non régulées

• 2 sorties de commutation commandées par

CO

2

pour régulation à 2 niveaux (uniquement

AMUN 716 SR)

• 3 sorties de 0–10 V pour CO

2

, température et

humidité relative de l'air

• Correction de la valeur de CO

2

en cas de mo-

dication de la pression de l'air (sonde)

Caractéristiques techniques

Tension de service : très basse tension de sécu-

rité 24 V CA ± 20 %/+ 24 V CC (TBTS)

Courant absorbé : 14–25 mA (en fonction de

l'afchage LED, du relais); 14 mA (AMUN 716 SO)

Plage de mesure de CO

2

: 0–2 000 ppm,

0–5 000 ppm (interrupteur DIP) /± 0,5 V

(commutable)

Plage de mesure de la température : +5 °C ..

+40 °C / ± 0,5 V

Plage de mesure de l'humidité de l'air :

30–80 % h.r. / ± 0,5 V

Seuils de commutation : 700 ppm ; 1 300 ppm

Interface de données : 3 x 0 –10 V ; 2 x relais

5 A / 230 V CA

(uniquement AMUN 716 SR)

Indice de protection : IP 20 selon EN 60529

Classe de protection : II selon EN 60730-1 en

cas de montage conforme

Température de service : + 5 °C ... +40 °C

Tension assignée de tenue aux chocs : 4 kV

Degré de pollution : 2

Fonctionnement : type 1 B selon EN 60730-1

Logiciel : classe A

Usage conforme

• La sonde de CO

2

mesure la concentration

de CO

2

dans l'air, l'humidité relative et la

température dans les pièces (bureaux, écoles,

salles de réunion, etc.)

• Les valeurs de mesure sont fournies par une

sortie de 0–10 V

• 2 sorties de relais sont commutées directe-

ment (par ex. ventilateur, etc.)

Décharge électrostatique ! Attention aux

composants électroniques sensibles !

Lors du montage, respecter les me-

sures de protection DES (décharge

électrostatique).

! Monter une cloison isolante entre les câbles

réseau (sorties relais) et la TBTS.

AVVERTIMENTO

Pericolo di morte per scosse elettriche o

incendio!

• Il montaggio deve essere eseguito esclusi-

vamente da parte di un elettroinstallatore

specializzato!

• Prima del montaggio o dello smontaggio

scollegare la tensione di rete!

IT

Informazioni generali

• Il sensore di CO

2

è conforme alla norma

EN 60730 in caso di montaggio conforme

• Allarme visivo per la concentrazione di CO

2

• Possibilità di un semplice allestimento

secondario degli impianti di ventilazione non

regolati

• Comandato da 2 uscite di commutazione CO

2

per regolazione a 2 livelli (solo AMUN 716 SR)

• 3 uscite da 0–10 V per CO

2

, temperatura e

umidità relativa

• Correzione del valore di CO

2

nel caso di varia-

zione della pressione dell'aria (sensore)

Dati tecnici

Tensione d'esercizio: bassa tensione di

sicurezza 24 V AC ± 20 %/+ 24 V DC (SELV)

Assorbimento di corrente: 14–25 mA (in base

all'indicazione LED, relè); 14 mA (AMUN 716 SO)

Campo di misurazione CO

2

: 0–2000 ppm,

0–5000 ppm (commutatore DIP) /± 0,5 V

(commutabile)

Campo di misurazione temperatura: +5 °C ...

+40 °C/ ± 0,5 V

Campo di misurazione umidità dell'aria:

30–80 % rF/ ± 0,5 V

Soglie di commutazione: 700 ppm;

1300 ppm

Interfaccia dati: 3 x 0 –10 V; 2 x relè

5 A/230 V AC (solo AMUN 716 SR)

Tipo di protezione: IP 20 secondo EN 60529

Classe di protezione: II secondo EN 60730-1

con montaggio conforme

Temperatura d'esercizio: + 5 °C ... +40 °C

Sovratensione transitoria nominale: 4 kV

Grado di inquinamento: 2

Funzionamento: tipo 1 B secondo EN 60730-1

Software: classe A

Uso conforme

• Il sensore di CO

2

misura la concentrazione di

CO

2

nell'aria, l'umidità relativa e la tempe-

ratura negli ambienti (ufci, scuole, sale

riunioni, ecc.)

• I valori di misurazione vengono emessi trami-

te un'uscita 0-10 V

• Le 2 uscite relè vengono commutate diretta-

mente (per es. ventilatore, ecc.)

Carica elettrostatica! Attenzione compo-

nenti elettronici sensibili! Durante

il montaggio osservare le misure di

protezione ESD (electrostatic discharge).

! Montare una parete divisoria d'isolamento

tra i cavi di rete (uscite relé) e SELV.

ADVERTENCIA

¡Peligro de muerte por descarga elétrica o

incendio!

• ¡El montaje debe ser llevado a cabo exclusiva-

mente por un electricista profesional!

• ¡Desconecte la tensión de red, antes de proce-

der al montaje o desmontaje!

ES

Información general

• El sensor CO

2

se ajusta a la norma EN 60730

en caso de montaje conforme a lo previsto

• Indicación de alarma de concentración de CO

2

• Posibilidad de ampliar con facilidad instala-

ciones de ventilación no reguladas

• 2 salidas de conmutación controladas por

CO

2

para regulación de 2 niveles (solo AMUN

716 SR)

• 3 salidas 0–10 V para CO

2

, temperatura y

humedad relativa

• Corrección del valor de CO

2

en caso de modi-

cación de la presión de aire (sensor)

Datos técnicos

Tensión de servicio: baja tensión de protección

24 V CA ± 20 %/+ 24 V CC (SELV)

Consumo de corriente: 14–25 mA (en función

del indicador LED, relé); 14 mA (AMUN 716 SO)

Gama de medida de CO

2

: 0–2000 ppm, 0–5000

ppm (interruptor DIP) /± 0,5 V (conmutable)

Gama de medida de temperatura:

+5 °C .. +40 °C/ ± 0,5 V

Gama de medida de la humedad del aire:

30–80 % rF/ ± 0,5 V

Umbrales de conexión: 700 ppm;

1300 ppm

Interfaz de datos: 3 x 0 –10 V; 2 x relés

5 A/230 V CA (solo AMUN 716 SR)

Grado de protección: IP 20 según EN 60529

Clase de protección: II según EN 60730-1 para

un montaje conforme a lo previsto

Temperatura de funcionamiento: + 5 °C ...

+40 °C

Impulso de sobretensión admisible: 4 kV

Grado de polución: 2

Modo de acción: tipo 1 B según EN 60730-1

Software: clase A

Uso previsto

• El sensor CO

2

mide la concentración de CO

2

en el aire, la humedad relativa y la tempera-

tura de los recintos (ocinas, colegios, salas

de reuniones, etc.)

• Los valores de medición se emiten a través

de una salida 0–10 V

• Se conectan directamente 2 salidas de relé

(p. ej. ventiladores, etc.)

¡Carga electrostática! ¡Cuidado, compo-

nentes electrónicos sensibles! Durante

el montaje, observar las medidas de

protección ESD (electrostatic discharge).

! Montar una pared separadora de aislamien-

to entre cables de red (salidas de relé) y

SELV (tensión baja de seguridad).

WARNUNG

Lebensgefahr durch elektrischen Schlag oder

Brand!

• Montage ausschließlich von Elektrofachkraft

durchführen lassen!

• Vor Montage/Demontage Netzspannung

freischalten!

DE

Allgemeine Infos

• Der CO

2

-Sensor entspricht EN 60730 bei

bestimmungsgemäßer Montage

• Warnanzeige für CO

2

-Konzentration

• Einfache Nachrüstung ungeregelter Lüf-

tungsanlagen möglich

• 2 Schaltausgänge CO

2

-gesteuert für 2-stuge

Regelung (nur AMUN 716 SR)

• 3 Ausgänge 0–10 V für CO

2

, Temperatur und

relative Feuchte

• Korrektur des CO

2

-Wertes bei Änderung des

Luftdrucks (Sensor)

Technische Daten

Betriebsspannung: Schutzkleinspanung 24 V AC

± 20 %/+ 24 V DC (SELV)

Stromaufnahme: 14–25 mA (abhängig von

LED-Anzeige, Relais); 14 mA (AMUN 716 SO)

Messbereich CO

2

: 0–2000 ppm, 0–5000 ppm

(DIP-Schalter) /± 0,5 V (umschaltbar)

Messbereich Temperatur: +5 °C .. +40 °C/

± 0,5 V

Messbereich Luftfeuchtigkeit: 30–80 % rF/

± 0,5 V

Schaltschwellen: 700 ppm;

1300 ppm

Datenschnittstelle: 3 x 0 –10 V; 2 x Relais

5 A/230 V AC (nur AMUN 716 SR)

Schutzart: IP 20 nach EN 60529

Schutzklasse: II nach EN 60730-1 bei bestim-

mungsgemäßer Montage

Betriebstemperatur: + 5 °C ... +40 °C

Bemessungsstoßspannung: 4 kV

Verschmutzungsgrad: 2

Wirkungsweise: Typ 1 B nach EN 60730-1

Software: Klasse A

Bestimmungsgemäße Verwendung

• Der CO

2

-Sensor misst die CO

2

-Konzentration

in der Luft, die relative Feuchtigkeit und

die Temperatur in Räumen (Büros, Schulen,

Tagungsräumen etc.)

• Die Messwerte werden über einen 0–10 V-

Ausgang ausgegeben

• 2 Relaisausgänge werden direkt geschaltet

(z. B. Lüfter etc.)

Elektrostatische Auadung! Vorsicht em-

pndliche elektronische Bauteile!

Bei der Montage ESD-Schutzmaßnahmen

(electrostatic discharge) beachten.

! Isolationstrennwand zwischen Netzleitun-

gen (Relaisausgängen) und SELV einbauen.

WARNING

Danger of death through electric shock or

re!

• Installation should only be carried out by

professional electrician!

• Disconnect the mains power supply prior to

installation and/or disassembly!

EN

General information

• The CO

2

sensor conforms with EN 60730 if

correctly installed

• Warning display for CO

2

concentration

• Simple upgrade of uncontrolled ventilation

systems possible

• 2 CO

2

controlled switch outputs for 2 stage

control (only AMUN 716 SR)

• 3 x 0–10 V outputs for CO

2

, temperature and

relative humidity

• Correction of the CO

2

value when the air

pressures changes (sensor)

Technical data

Operating voltage: Safety extra-low voltage

24 V AC ± 20 %/+ 24 V DC (SELV)

Power input: 14–25 mA (depending on LED

display, relay); 14 mA (AMUN 716 SO)

Measurement range CO

2

: 0–2000 ppm, 0–5000

ppm (DIP switch) /± 0.5 V (switchable)

Measurement range temperature: +5 °C ..

+40 °C/ ± 0.5 V

Measurement range humidity: 30–80 % rh/

± 0.5 V

Switching thresholds: 700 ppm;

1300 ppm

Data interface: 3 x 0 –10 V; 2 x relay

5 A/230 V AC (only AMUN 716 SR)

Protection rating: IP 20 in accordance with

EN 60529

Protection class: II in accordance with

EN 60730-1 subject to correct installation

Operating temperature: + 5 °C ... +40 °C

Rated impulse voltage: 4 kV

Pollution degree: 2

Mode of operation: Type 1 B in accordance with

EN 60730-1

Software: class A

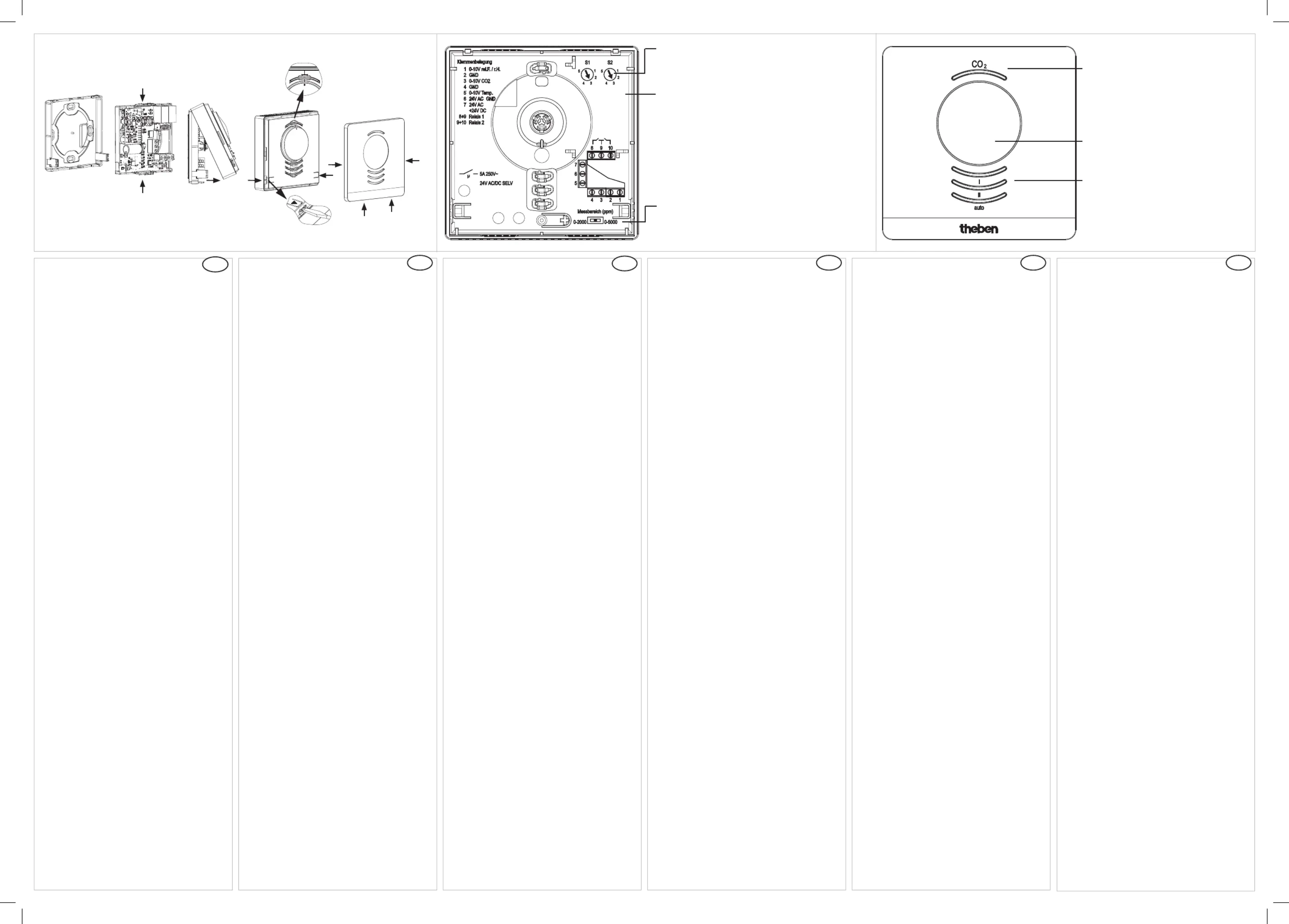

Proper use

• The CO

2

sensor measures the CO

2

concen-

tration in the air, the relative humidity, and

the temperature in rooms (ofces, schools,

meeting rooms etc.)

• The measured values are output via a

0-10 V output

• 2 relay outputs are switched directly (e.g. fan,

etc.)

Electrostatic discharge! Caution: sensitive

electronic components! When tting,

observe ESD safety measures

(electrostatic discharge).

! Install insulation wall between power lines

(relay outputs) and SELV.

Produktspezifikationen
