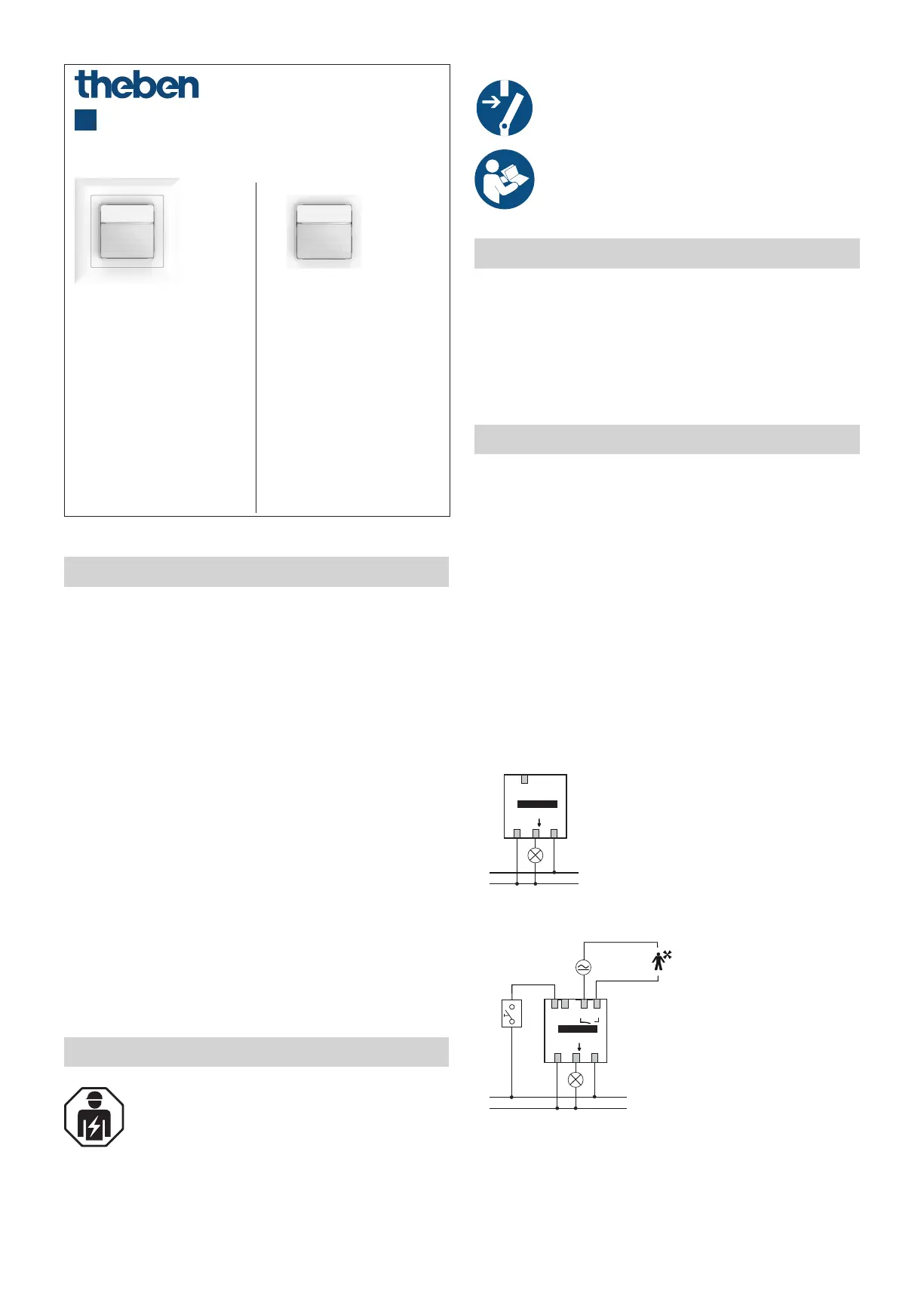

Seite 1/11
1
307439 02
21.12.2020
Bewegungsmelder und Präsenzmelder
DE
theMura S180-100 UP FED WH
2060651
theMura S180-100 2W UP FED WH
2060671
theMura S180-101 UP FED WH
2060656
theMura S180 Slave UP FED WH
2060661
Komplett, im Feller EdizioDue-
Design
Einbau, passend zu Feller EdizioDue /
Hager kallysto.line, kallysto.trend und
kallysto.pro
Bewegungsmelder
Präsenzmelder
Bewegungs-/
Präsenzmelder
Bewegungsmelder
Präsenzmelder
Bewegungs-/
Präsenzmelder
theMura S180-100 EB CH WH
2060652
theMura S180-100 2W EB CH WH
2060672
theMura S180-101 EB CH WH
2060657
theMura S180 Slave EB CH WH
2060662
1. Allgemeine Infos
•
Passiv-Infrarot-Bewegungs-/Präsenzmelder für Wand-
montage in Gerätedose
•
Rechteckiger Erfassungsbereich (max. 14 m x 17 m)
•
Mischlichtmessung für Fluoreszenzlampen (FL/PL/ESL),
Halogen-/Glühlampen und LEDs geeignet
•
Integrierter Taster
•
Verschiedene Ausführungen:
theMura S180-100: Bewegungsmelder für normale
Anforderungen
theMura S180-101: Präsenzmelder mit erhöhter Funk-
tionalität z. B. mit Orientierungslicht, Akustikfunktion,
zusätzlichem Kanal H (potenzialfrei) etc.
theMura S180 Slave: für Master-Slave-Schaltung
theMura S180-100 2W: 2-Draht-Bewegungsmelder in
Kombination mit einem Treppenlicht-Zeitschalter ELPA
•
Optionales Zubehör:
theMura S180-101: Benutzer-Fernbedienung theSenda
S (9070911) (kurz: theSenda S), Service-Fernbedienung
theSenda P (9070910) (kurz: theSenda P), App-Fernbe-
dienung theSenda B (9070985) und dazugehörige App
„theSenda Plug“ (iOS/Android) (kurz: theSenda B/App)
2. Sicherheit
Montage und Installation ausschließlich durch eine
Elektrofachkraft, einer Person mit geeigneter
fachlicher Ausbildung, mit Kenntnissen und
Erfahrung, so dass sie Gefahren erkennen und
vermeiden kann, die von der Elektrizität ausgehen
können.
Vor der Montage/Demontage Netzspannung
freischalten und Freischaltung sicherstellen.
Anleitung vollständig lesen und beachten.
Vor Inbetriebnahme und Gebrauch des Produktes
Betriebsanleitung beachten.
3. Bestimmungsgemäße Verwendung
•
Melder steuert die Beleuchtung sowie HKL (je nach
Ausführung)
•
Er ist für die Wandmontage passend in ein Schalter-
programm im Innenbereich bestimmt, z. B. im Korridor,
Treppenhaus, Keller, WC etc.
•
Unter normalen Umgebungsbedingungen verwenden
4. Anschluss
!
Denselben Außenleiter für alle Melder und Taster
verwenden.
!
Leuchtdruck-Taster nur mit Neutralleiter-Anschluss
verwenden.
!
Gerät mit einem vorgeschalteten Leitungsschutzschal-
ter Typ B oder C (EN 60898-1) von max. 10 A (L/L
↓
)
absichern.
!
Gerät mit einem vorgeschalteten Leitungsschutzschal-
ter Typ B oder C (EN 60898-1) von max. 2 A (H1/H2)
absichern.
Einzelschaltung (3-Drahtmelder)
Der Melder erfasst als Master Anwesenheit und Helligkeit und
steuert die Beleuchtung.
L
N
P
Master
N L L
theMura S180-100
AC/DC
L
N
PS H2H1
Master
N L L
theMura S180-101
2

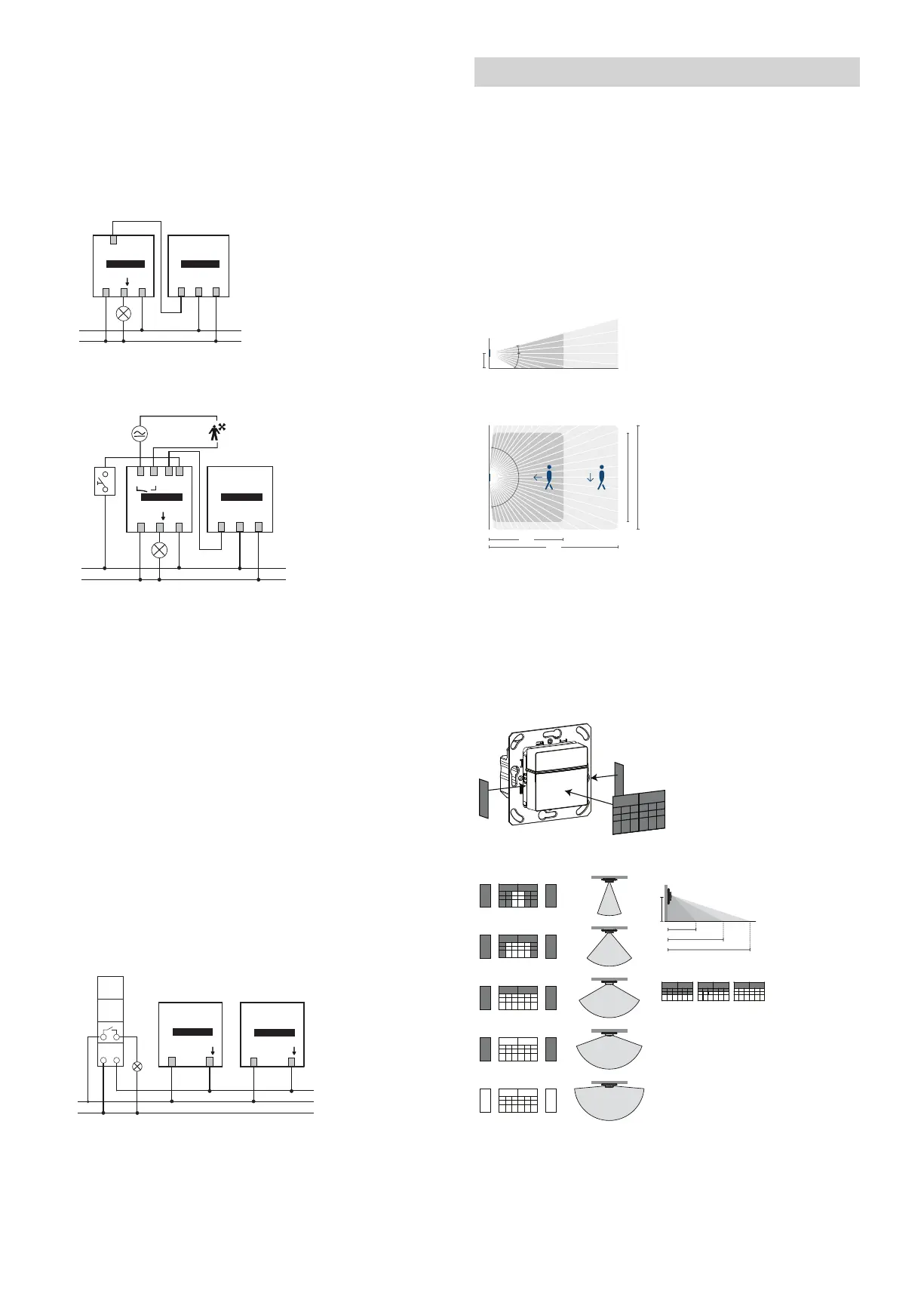

Parallelschaltung Master-Slave (3-Drahtmelder)
Reicht der Erfassungsbereich eines einzelnen Melders nicht
aus (in großen Räumen), können mehrere Melder durch Ver-
binden der P-Klemmen parallel geschaltet werden. Der Master
misst die Helligkeit und steuert die Beleuchtung. Weitere
Melder (theMura-Slaves) liefern nur die Präsenzinformation.
L Maximal 6 Melder bei einer Länge von 50 m anschließbar.
L
N
P
NLP
Master
Slave
N L L
theMura S180-100 und
theMura S180 Slave
H
1
H
2
L
N
NLP
SP
Master
Slave
N L L
AC/DC
theMura S180-101 und
theMura S180 Slave
Schaltung (2-Draht-Bewegungsmelder) mit
Treppenlicht-Zeitschalter
L Der 2-Draht-Bewegungsmelder benötigt für die Schaltung
der Last immer einen Treppenlicht-Zeitschalter, z. B. einen
Theben-ELPA 3, ELPA 6, ELPA 6 plus, ELPA 8 und ELPA
041.
L Max. Anzahl der Melder beachten:
max. 12 Melder an ELPA 1, 3, 6, 6 plus, 8
max. 6 Melder an ELPA 041, 047
L Die Nachlaufzeit wird am Treppenlicht-Zeitschalter
eingestellt.
!
Beleuchtung nicht direkt an den Melder anschließen!
!
Beim Treppenlicht-Zeitschalter muss die 4-Leiter-Schal-
tung verwendet werden.
L
N
Master
L L
Master
L L
N
L
4
3
z. B. ELPA 2 x theMura S180-100 2W UP
nur Theben-Geräte
max. 12 Stück
5. Montage
L Für Montage in Gerätedose, Einlassdose Gr. 1.
L Für Montage in Schalterkombination.
L Empfohlene Montagehöhe von 0,8 m – 1,2 m beachten!
L Auf freie Sicht achten, da Infrarotstrahlen keine festen
Gegenstände durchdringen können.
L Melder ist nicht geeignet für Einbruchmeldeanlagen!
Erfassungsbereich
10 m
17 m
14 m
12 m
0,8–1,2 m
30°
170°
15°
Abstrahlwinkel: +15 ° ... –30 °
Erfassungswinkel: 170 °
Erfassungsbereich einschränken
Beigelegten Aufkleber verwenden, um den Melder an den
gewünschten Erfassungsbereich anzupassen.
Mit einer Schere o. ä. den gewünschten Teil des Aufklebers
entfernen.
Danach auf die Linse kleben.
6 m
11 m
17 m
1.1 m
Detection distance
6 m 11 m 17 m
40°
80°
120°
140°
170°
Detection angle
6 m
11 m
17 m
1.1 m
Detection distance
6 m 11 m 17 m
40°
80°
120°
140°
170°
Detection angle
