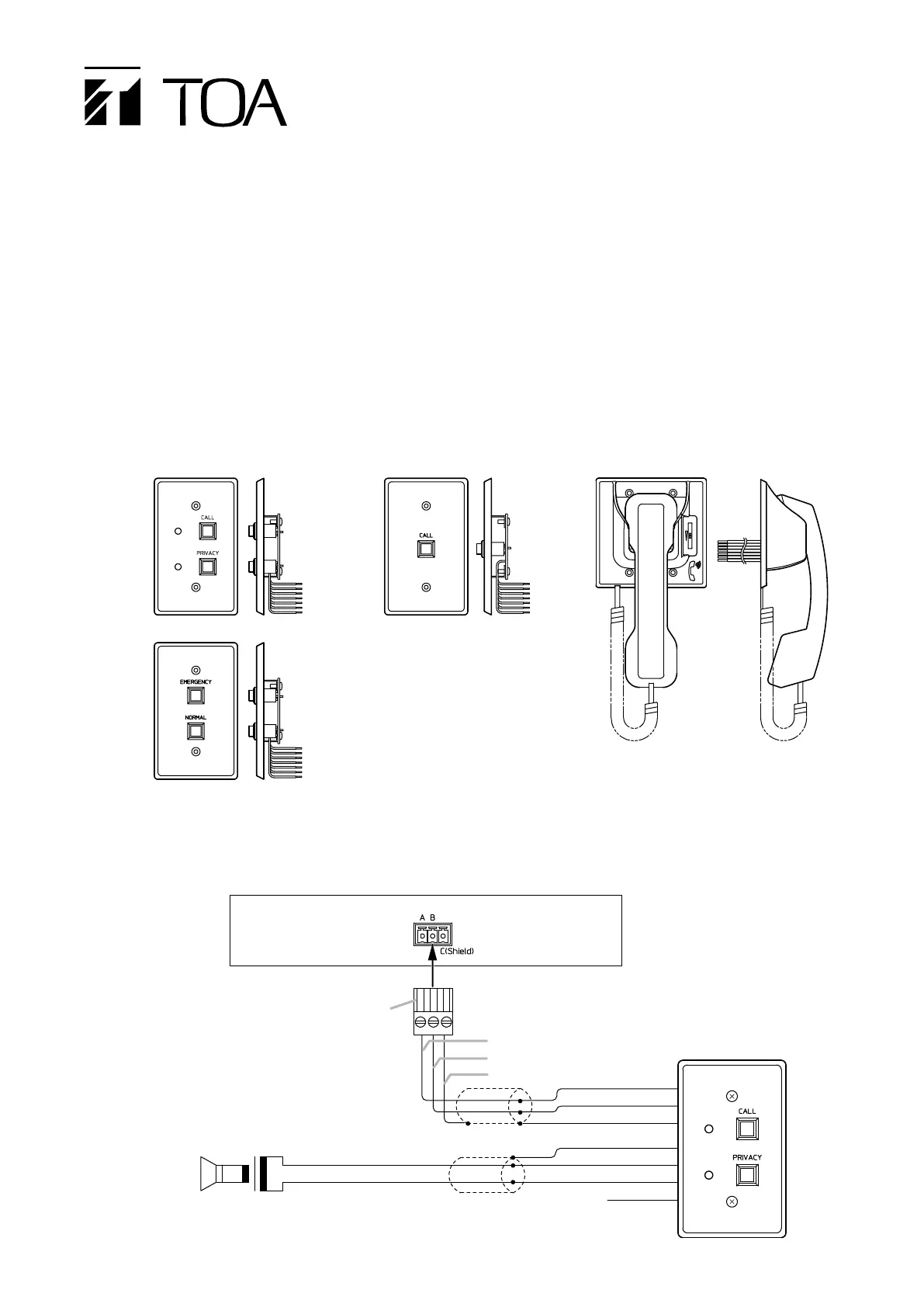

INSTALLATION MANUAL
3P removable terminal plug
(supplied with the Substation
interface unit)
Substation interface unit
2-core shielded cable
2-core shielded cable
High-impedance speaker
(Impedance: 600 Ω or more)
Switch panel
(Figure shows the RS-140.)
Brown (A)
Red (B)
Orange (C)
Yellow (C+)
Green (B+)
Blue (A+)
Blue (COM)
Green (HOT)
N.C.
Purple (H)
Brown
Red
Orange
To the substation connection terminal
1. GENERAL DESCRIPTION
The RS-140, RS-143, and RS-144 are substations to be connected to the 2-Core Shielded Substation Interface
Unit. The RS-141, designed exclusively for indoor-use in combination with the RS-140, RS-143, or RS-144, is an
option handset to make handset conversations.
For operation of the units, refer to the N-8000 series instruction manual.
Warning
This is a class A product. In a domestic environment this product may cause radio interference in which case
the user may be required to take adequate measures.
2. APPEARANCE
RS-140, RS-143, RS-144
RS-141
SWITCH PANELS
OPTION HANDSET
Note
Cut out the unused Wire (purple) to
avoid short-circuiting.
3. CONNECTIONS
3.1. Switch Panel Connections (When the Option Handset is not used)
[RS-140][RS-143]
[RS-144]
[RS-141]
Produktspezifikationen
| Marke: | TOA |
| Kategorie: | Türsprechanlage |
| Modell: | RS-141 |
| Breite: | 116 mm |
| Tiefe: | 71 mm |
| Gewicht: | 350 g |
| Produkttyp: | Mobilteil |
| Produktfarbe: | Weiß |
| Höhe: | 220 mm |
| Material: | Acrylnitril-Butadien-Styrol (ABS) |
| Befestigungstyp: | Wand |
| Betriebstemperatur: | 0 - 40 °C |
| Menge pro Packung: | 1 Stück(e) |
| Kompatibilität: | RS-140 |
| Markenkompatibilität: | TOA |
