Seite 1/12
PL INSTRUKCJA UŻYTKOWANIA
GB INSTRUCTION MANUAL
RU РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
IT MANUALE PER L’USO
PT MANUAL DO USUÁRIO
10A055
2TOPEX.PL
PIŁA KĄTOWA Z UKOSEM
10A055
Uwaga! Przed przystąpieniem do użytkowania
piły należy zapoznać się z niniejszą instrukcją
i zachować ją do dalszego wykorzystania
w przyszłości.

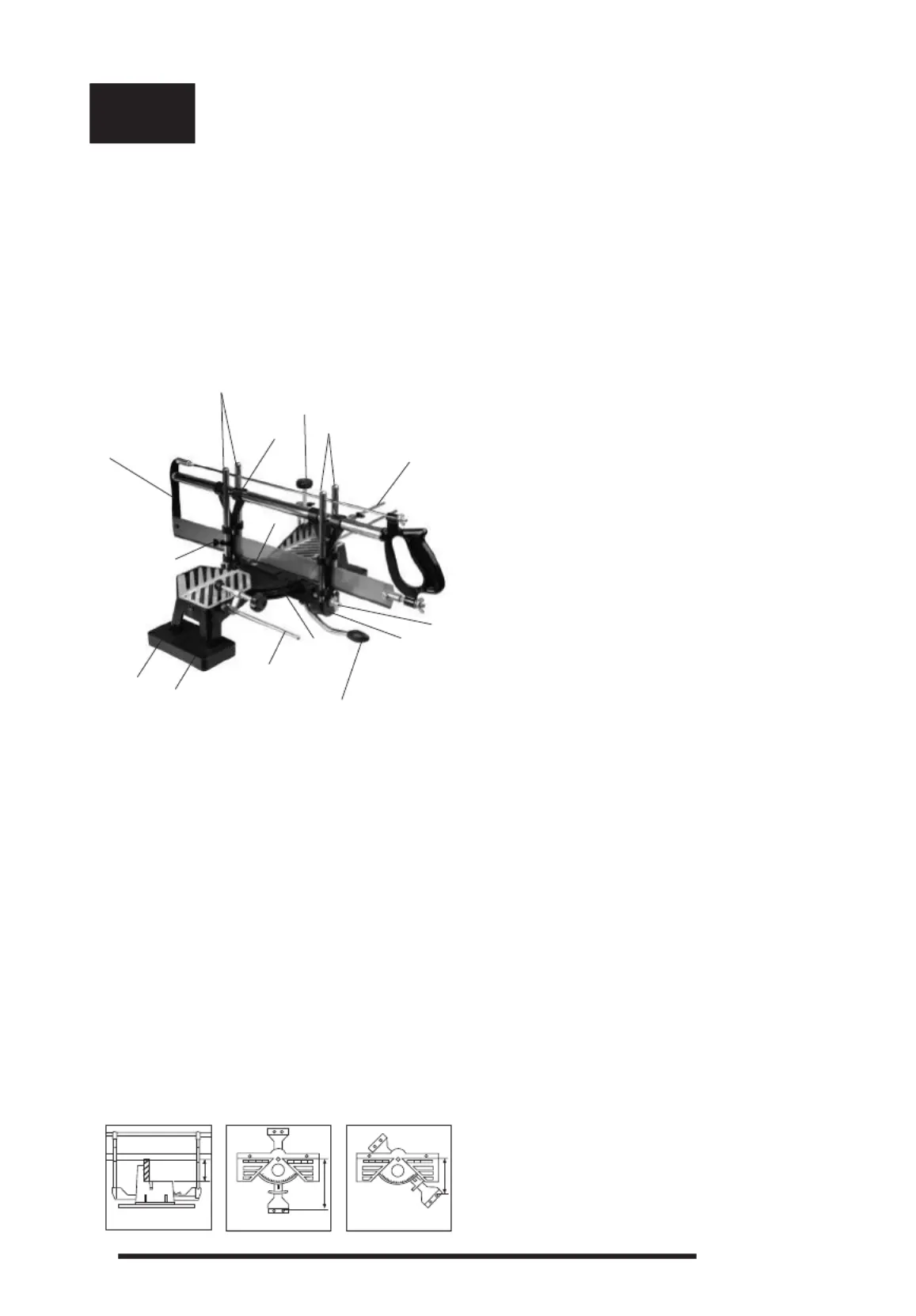

Ogólny widok piły i elementy jej budowy
1
2
3
4
5
6
7
8
9
10
11
12
13
9
7
1. Rama piły z naciągniętym brzeszczotem do
ogólnego użytku
2. Tuleje prowadzące
3. Dwa pierścienie i wkręty regulacji głębokości
cięcia
4. Regulowany odbój długości
5. Wkręty mocujące i centralny sworzeń obrotu
6. Aluminiowy stół piły kątowej
7. Trzpienie prowadzące
8. Dźwignia ustawienia kąta przecinania
(płaszczyzna pozioma)
9. Dwa zaciski do mocowania materiału
obrabianego
10. Stopa podstawy piły
11. Wskaźnik ustawienia kąta
12. Nakrętki motylkowe regulacji kątowego
ustawienia cięcia (płaszczyzna pionowa)
13. Sworznie nachylenia pod kątem z kołkami
ustalającymi
115mmMax. 170mmMax. 105mmMax.
PL
Zachować ostrożność przy manipulowaniu i
montażu brzeszczota.
Upewnić się czy materiał obrabiany jest odpowiednio
zamocowany w odpowiednim położeniu i czy
właściwie jest ustawiona głębokość cięcia, na
pożądany wymiar.
Upewnić się czy brzeszczot piły jest ustawiony
pod pożądanym kątem w stosunku do materiału
obrabianego.
Uwaga: Dla uzyskania najlepszej skuteczności należy
brzeszczot utrzymywać poziomo. Przy pracy piłą nie
wolno jej przeciążać.
Instrukcja montażu piły
1. Przymocować dwie stopy podstawy (10) do
aluminiowego stołu piły kątowej (6) wykorzystując
cztery wkręty.
2. Ustawić w położeniu środkowym dźwignię
ustawienia kąta przecinania (8) w części dolnej
aluminiowego stołu piły kątowej (6).
3. Posługując się młotkiem drewnianym, lub z
zakończeniem plastikowym, wsunąć centralny
sworzeń obrotu (5) przez dźwignię ustawienia
kąta cięcia (8) w otwór w stole piły kątowej (6).
4. Wkręcić dwa wkręty mocujące centralny sworzeń
obrotu (5) w stół piły kątowej (6) ustalając
położenie centralnego sworznia obrotu (5).
Sworzeń pełni rolę osi, powalając na kątowe
przemieszczanie dźwigni po łuku, co pozwala na
łatwe ustawianie pożądanego kąta przecinania.
5. Zamontować wskaźnik ustawienia kąta (11)
na zespole dźwigni regulacji kąta przecinania
(8) poprzez umieszczenie dwóch kołków
plastikowych, wystających u dołu wskaźnika
kąta (11), w otworach, znajdujących się na górze
dźwigni ustawienia kąta przecinania.
6. Zamocować jeden z zespołów trzpieni
prowadzących (7) do zespołu dźwigni ustawienia
kąta przecinania (8). Połowa sworznia nachylenia
(13) znajduje się u dołu trzpieni prowadzących. Z
podstawy trzpienia prowadzącego usunąć taśmę
samoprzylepną, która trzyma w odpowiednim
położeniu kołki ustalające, (które są dociskane
sprężynami). Zamontować trzpień prowadzący (7)
umieszczając obie połówki sworznia nachylenia
(13) razem tak, że naciskane sprężynami kołki
ustalające wsuną się w dolny otwór centralny.
Dokręcić nakrętkę motylkową (12). Powtórzyć
całą procedurę mocowania dla drugiego trzpienia
prowadzącego (7).
7. Nasunąć dwa pierścienie regulacji głębokości
cięcia (3), jeden na przednią, a drugi na tylną część
każdego z zespołów trzpieni prowadzących (7).
8. Zamocować ramę piły z brzeszczotem (1) do stołu
piły kątowej (6), nasuwając tuleje przesuwne (2)
na trzpienie prowadzące (7).
3TOPEX.PL
Regulacja kąta przecinania (płaszczyzna
pozioma), kąta cięcia (płaszczyzna pionowa) i
głębokości cięcia
• Aby dokonać ustawienia kąta przecinania należy
unieść dźwignię regulacji kąta przecinania
(8) i przesunąć na bok, aż do uzyskania
odpowiedniego położenia kątowego. W dolnej
części stołu piły kątowej (6) znajduje się szereg
wgłębień, z którymi odpowiednio zazębia
się dźwignia. Wgłębienia są usytuowane pod
najczęściej wykorzystywanymi kątami, co ułatwia
szybkie ustawienie pożądanego położenia.
Możliwe jest także ustawianie pod dowolnie
wybranym kątem, ale wówczas nie należy
oczekiwać zazębienia się dźwigni z którymś z
zagłębień.
• Przewidziano dwa zaciski (9), służące do ustalenia
położenia materiału obrabianego, w czasie
przecinania. Należy wkręcić trzpień zacisku w
jeden z otworów stołu piły kątowej (6) i dokręcić
nakrętkę ustalającą. Przy mocowaniu materiału
trzeba posługiwać się pokrętłem mocującym.
Zaciski (9) można mocować z każdej strony, w
przedniej części stołu, w położeniu poziomym
lub w czterech położeniach pionowych, w tylnej
części stołu.
• Regulowany odbój długości (4) można mocować
z każdego końca stołu piły kątowej, co pozwala
na szybkie odcinanie wielu kawałków materiału,
o tej samej długości.
• Posługując się pierścieniami (3) przymocowanymi
do trzpieni prowadzących można regulować
głębokość cięcia. Aby tego dokonać trzeba
poluzować wkręt w obudowie pierścienia, a
następnie unieść lub opuścić ją na odpowiednią
wysokość. Na koniec trzeba dokręcić wkręty
(uważać, aby nie przeciążyć wkrętów).
• Aby ustawić kąt cięcia (w płaszczyźnie pionowej)
trzeba poluzować obie nakrętki regulacji
kąta cięcia (12) i obracać zespoły trzpieni
prowadzących, wraz z całą piłą, do momentu aż
kołki ustalające, dociskane sprężynami, zajmą
odpowiednie położenie, jednakowe na OBU
końcach. Dokręcić nakrętki motylkowe (12).
Możliwe do uzyskania ustawienia kąta przecinania
(z wykorzystaniem wgłębień w stole piły)
Dystrybutor:
Grupa Topex Sp. z o.o. Sp.k.
ul. Pograniczna 2/4, 02-285 Warszawa
tel. 22 57 30 300
fax. 22 57 30 400
MITRE SAW
10A055
Note! Before the mitre saw is used, make sure to
read this instruction manual and keep it for future
reference.

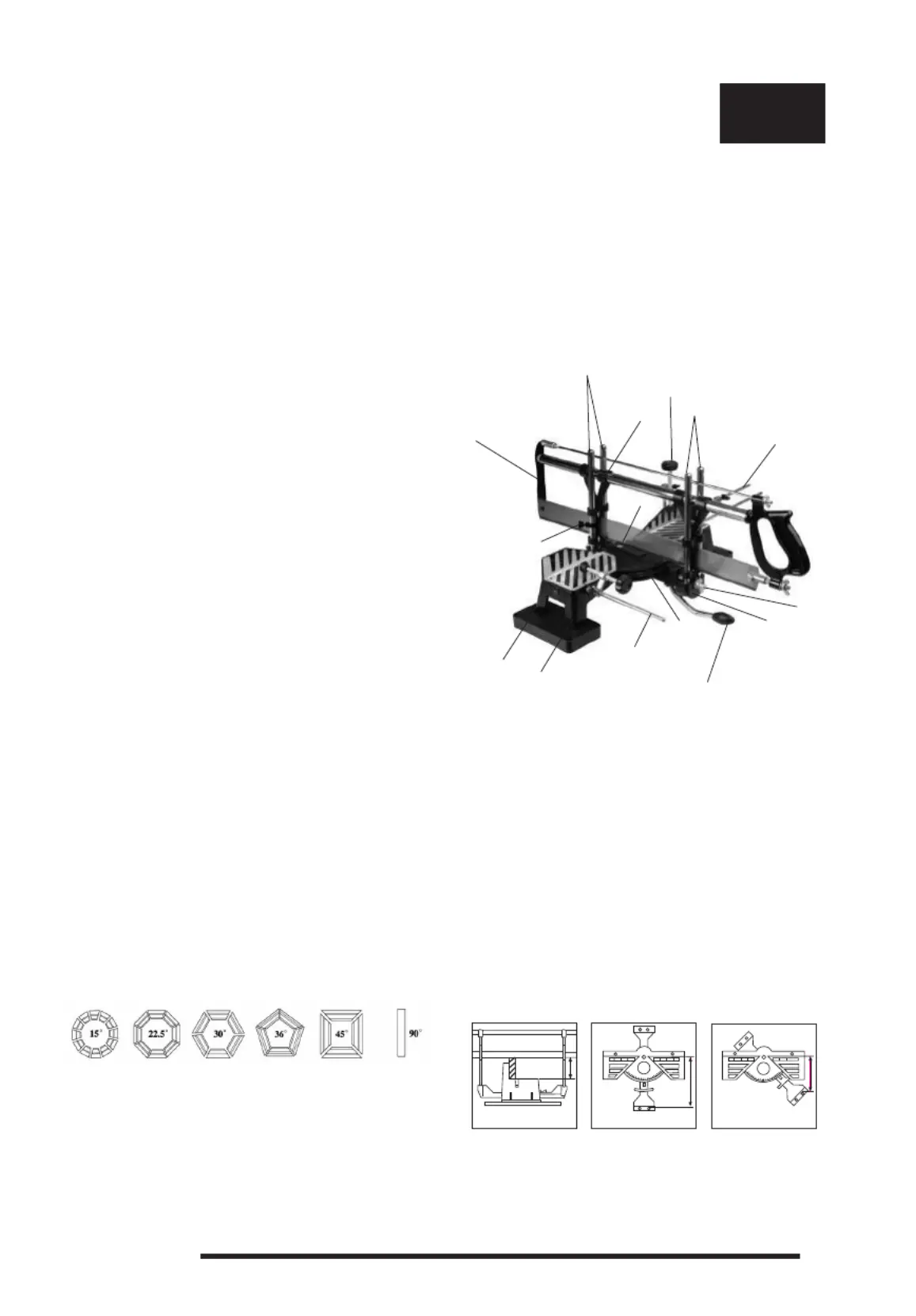

General view of the mitre saw and its design
1
2
3
4
5
6
7
9
10
11
12
13
9
7
1. Saw frame with a saw blade fastened for general
application
2. Guiding sleeves
3. Two rings and screws for sawing depth
adjustment
4. Adjustable length stop
5. Fastening screws and central pivot
6. Aluminium mitre saw table
7. Guiding pins
8. Sawing angle adjustment lever (horizontal
plane)
9. Two clamps for fastening of a workpiece
10. Saw base foot
11. Angle setting indicator
12. Wing nuts for sawing angle adjustment (vertical
plane)
13. Inclination angle setting pins with dowel pins
115mmMax. 170mmMax. 105mmMax.
Before operation
Before the mitre saw is operated, check the saw
blade for correct tension. If it is necessary, tighten
the saw blade using the wing nut (do not to
GB
